Besiktningsrapport
9.1
Installation genom
FuturaEnergi
Datum
31 mars 2025
Ort
Simrishamn, Skåne län
AC anslutning växelriktare
Anslutning av ledare
DC Kablage förläggning
88% godkända
12% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av FuturaEnergi som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
15/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Anmärkningar
3/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
2.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
2.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
1/4
Missvisande varselmärkning
Växelriktare
Anmärkningar
3/33

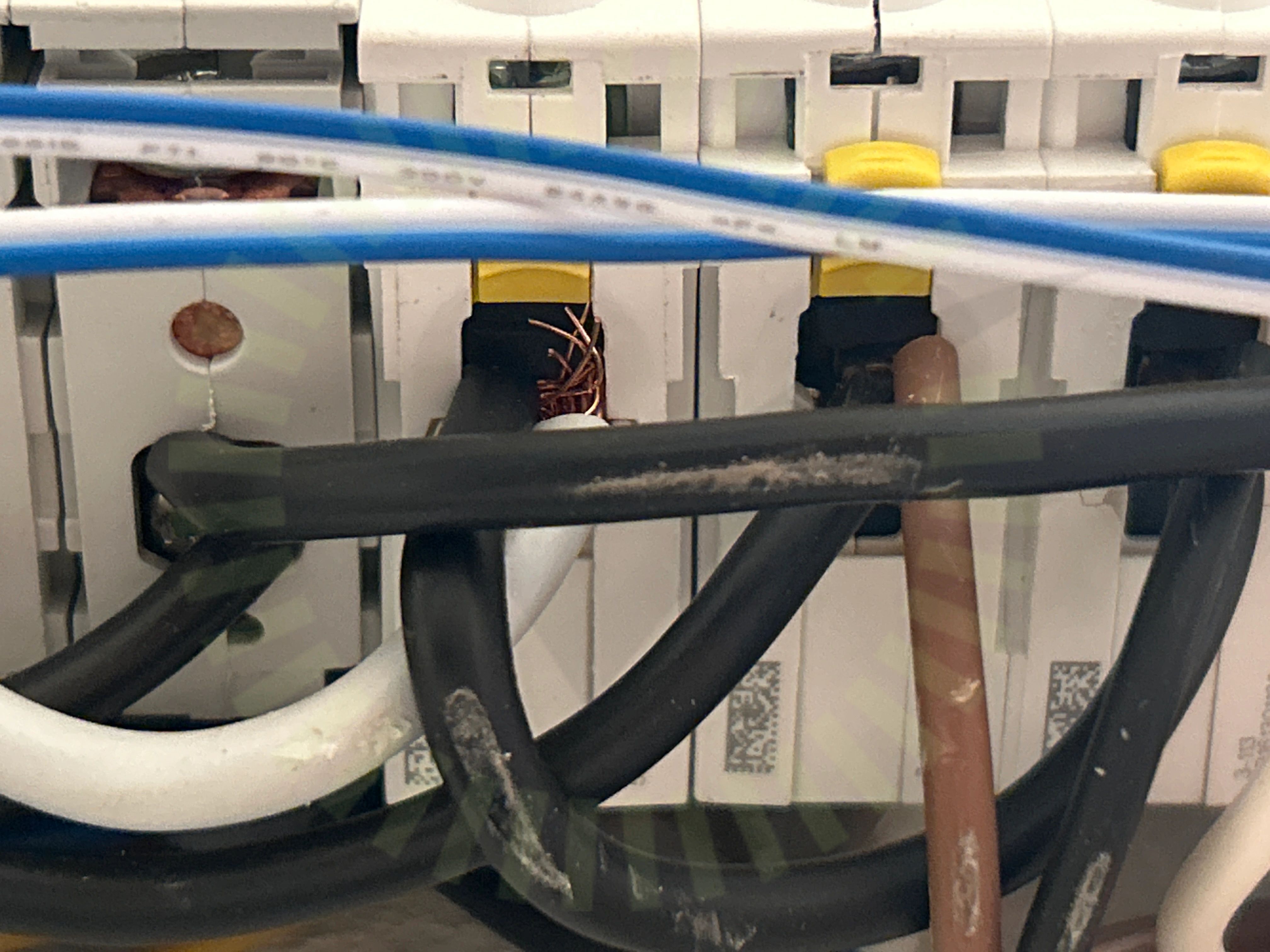

3.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.
SS 436 40 00 (134.1.4)
3.2 AC anslutning växelriktare
Inte godkänd
Förskrivning avsedd för en kabel har två kablar i sig.
SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 45-48

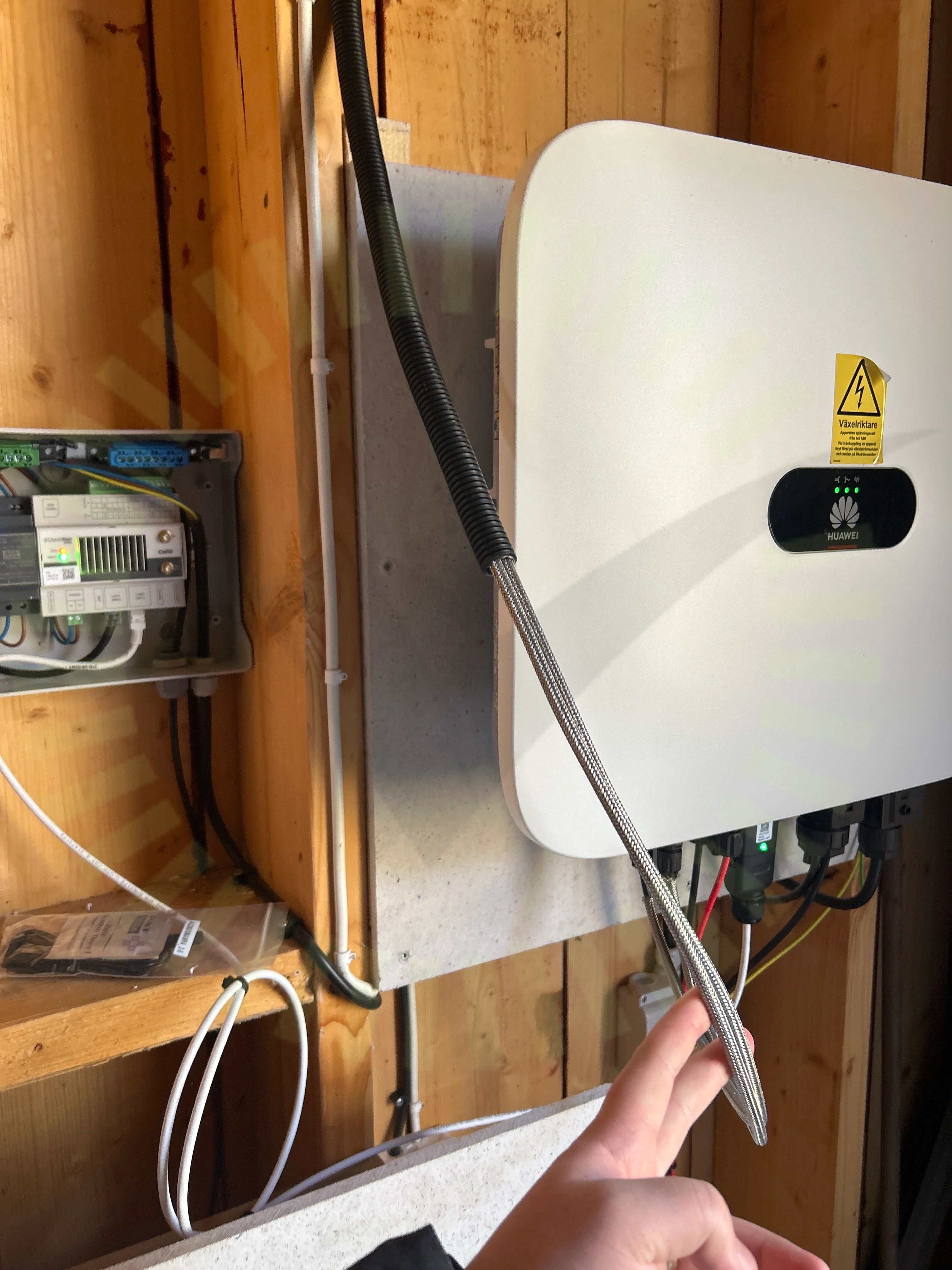

3.3 DC Kablage förläggning
Inte godkänd
Kablaget är inte uppfäst så det har tillräckligt stöd.
Godkända kontrollpunkter
30/33
AC kablage förläggning
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
