Besiktningsrapport

9.3

Installation genom

Freebo

Datum

15 april 2025

Ort

Klässbol, Värmlands län

Avstånd närliggande objekt

Väderskydd

94% godkända6% ej godkända

Om installationen

PanelerKioto Solar: POWER-60 HC Maxim black

MontagesystemMAFI: Concrete Tile Bracket Läktfästen

VäxelriktareSonnenkraft: SK-HWR

BatteriSonnenkraft: SK-B

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/13

1.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Sonnenkraft SK-B-12-29 manual, sid 10

Godkända kontrollpunkter

12/13

Avstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

3/3

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Undercentral

Godkända kontrollpunkter

5/5

InfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35

5.1 Dokumentation

Inte godkänd

Manual för installation samt drift- och skötselanvisningar på svenska eller engelska saknas för växelriktaren och saknas på tillverkarens hemsida. Den inlämnade manualen för FOXESS stämmer ej överens med Sonnenkrafts tyska manual.

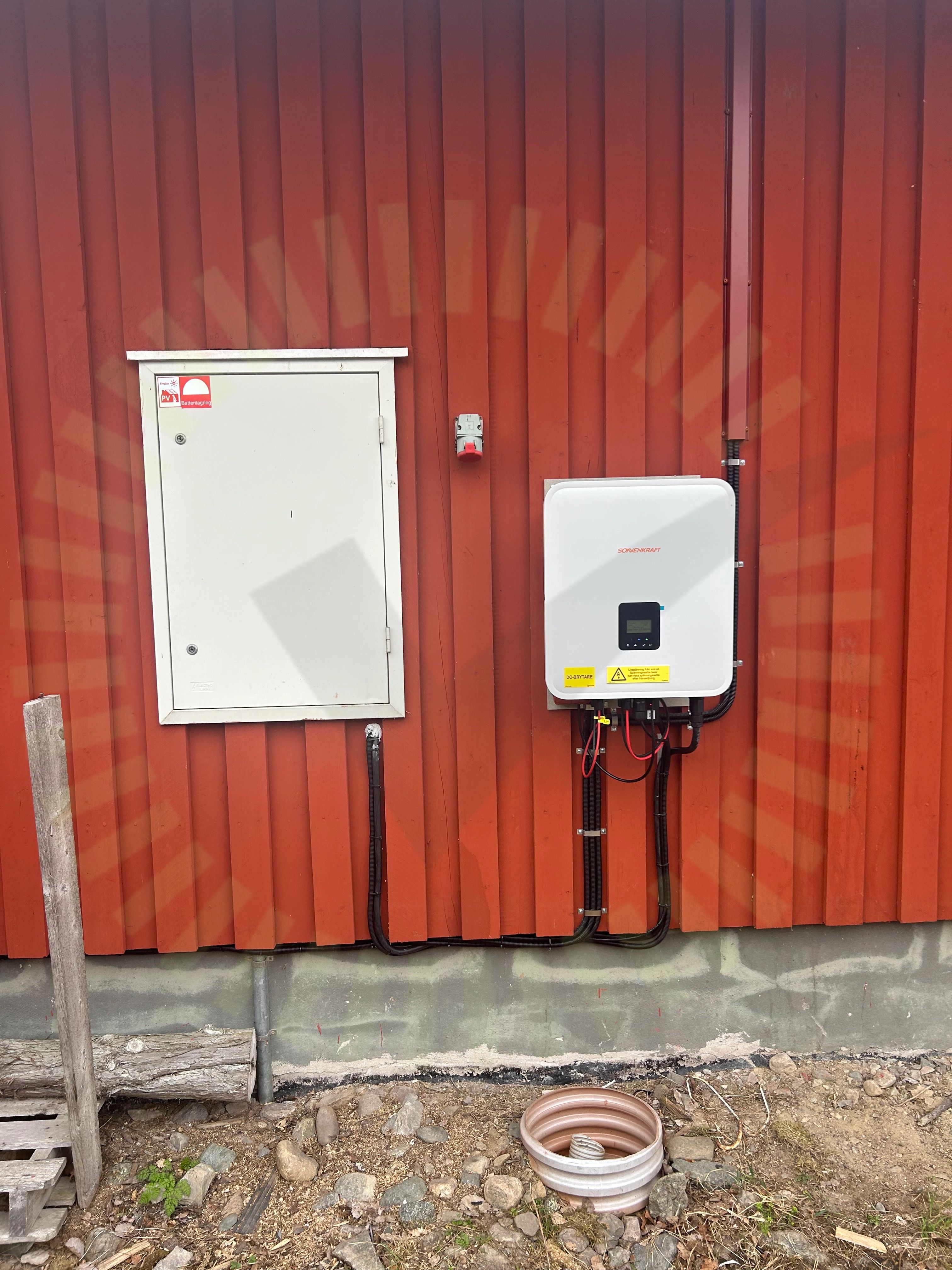

5.2 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sonnenkraft SK-HWR-8 manual, sid 14

5.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är jordat med en för klen kabel.

Sonnenkraft SK-HWR-8 manual, sid 21

Godkända kontrollpunkter

29/35

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max SpänningDC Max StrömDC Min Spänning
