Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Söderens

Datum

6 juli 2023

Ort

Landvetter, Västra Götalands län
Bakomliggande material
Panelkablagets böjradie
Jordning av chassi
88% godkända12% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Panntak , Trina: TSM-DE09R.05 405-425W

Anmärkningar

4/14

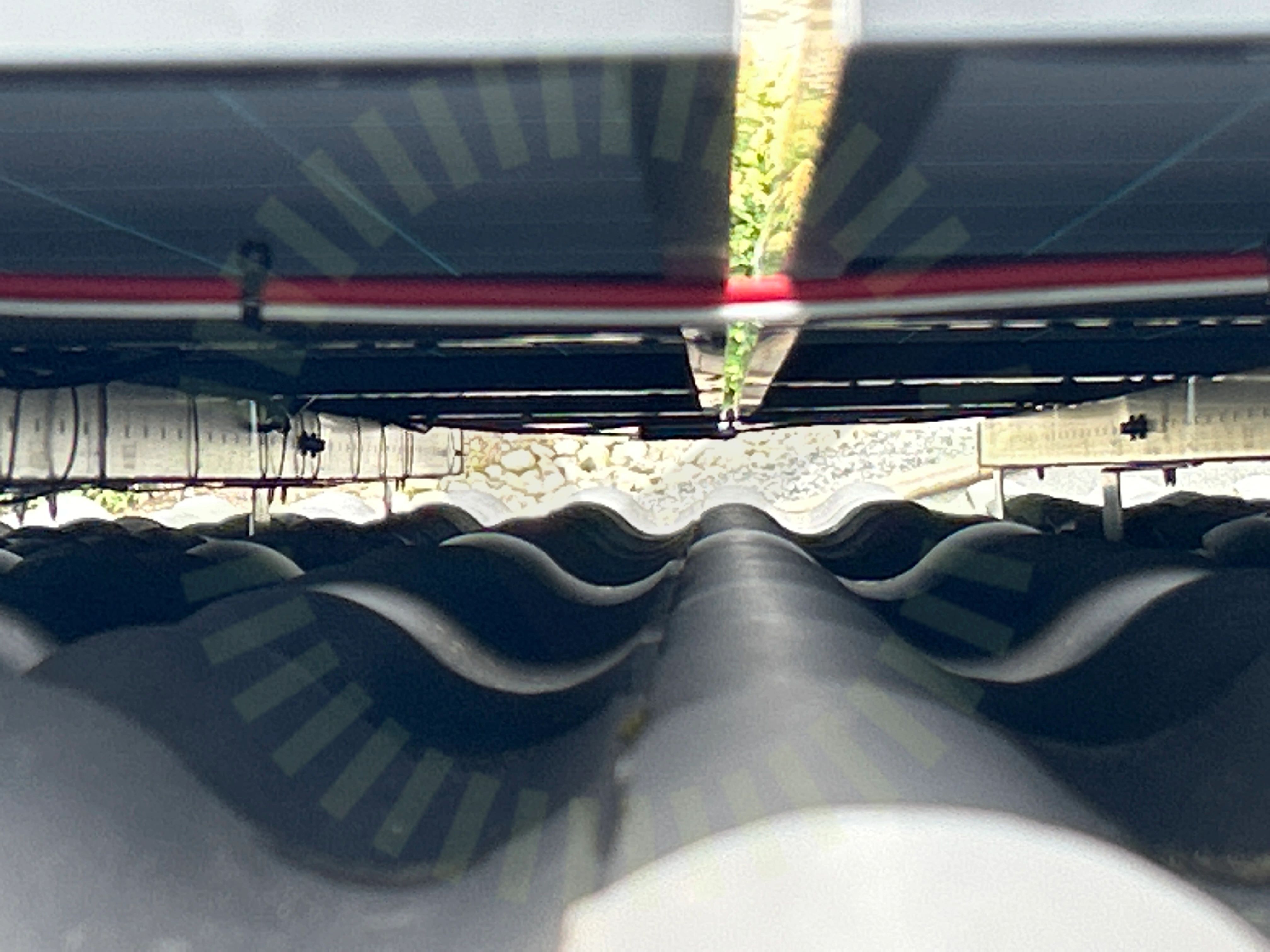

Föremål mot bakstycke

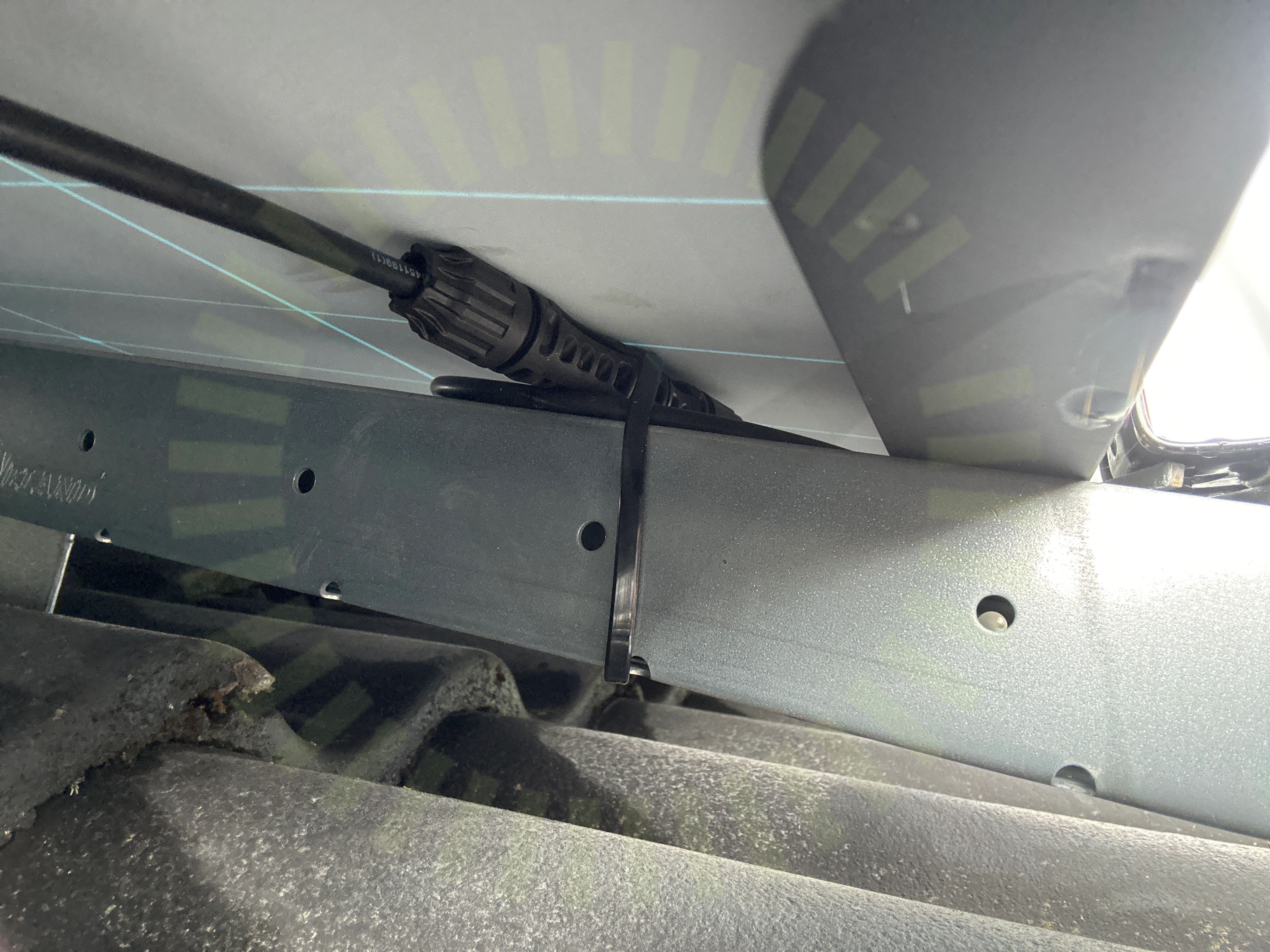

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Kontaktdon

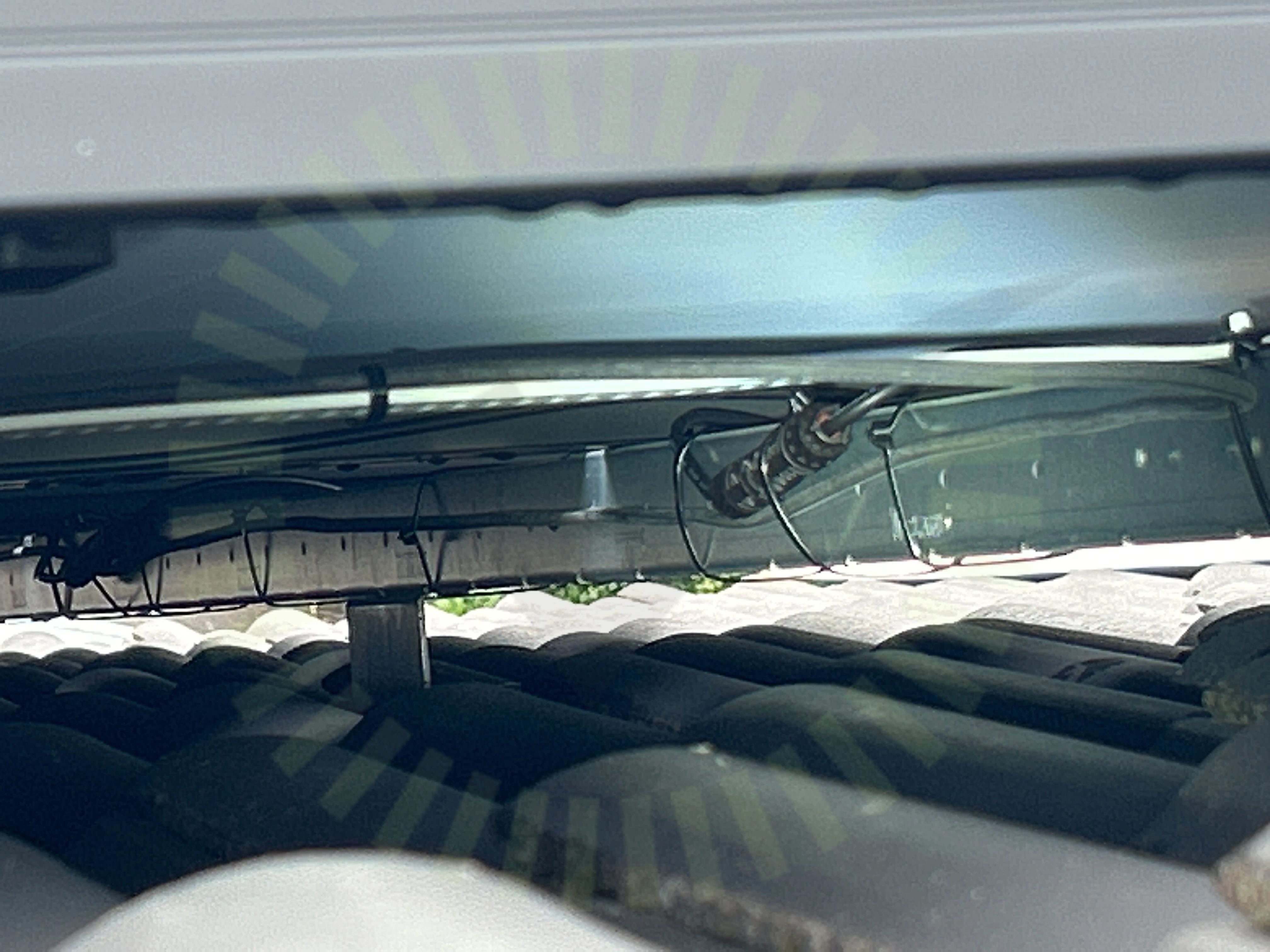

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Panelkablagets böjradie

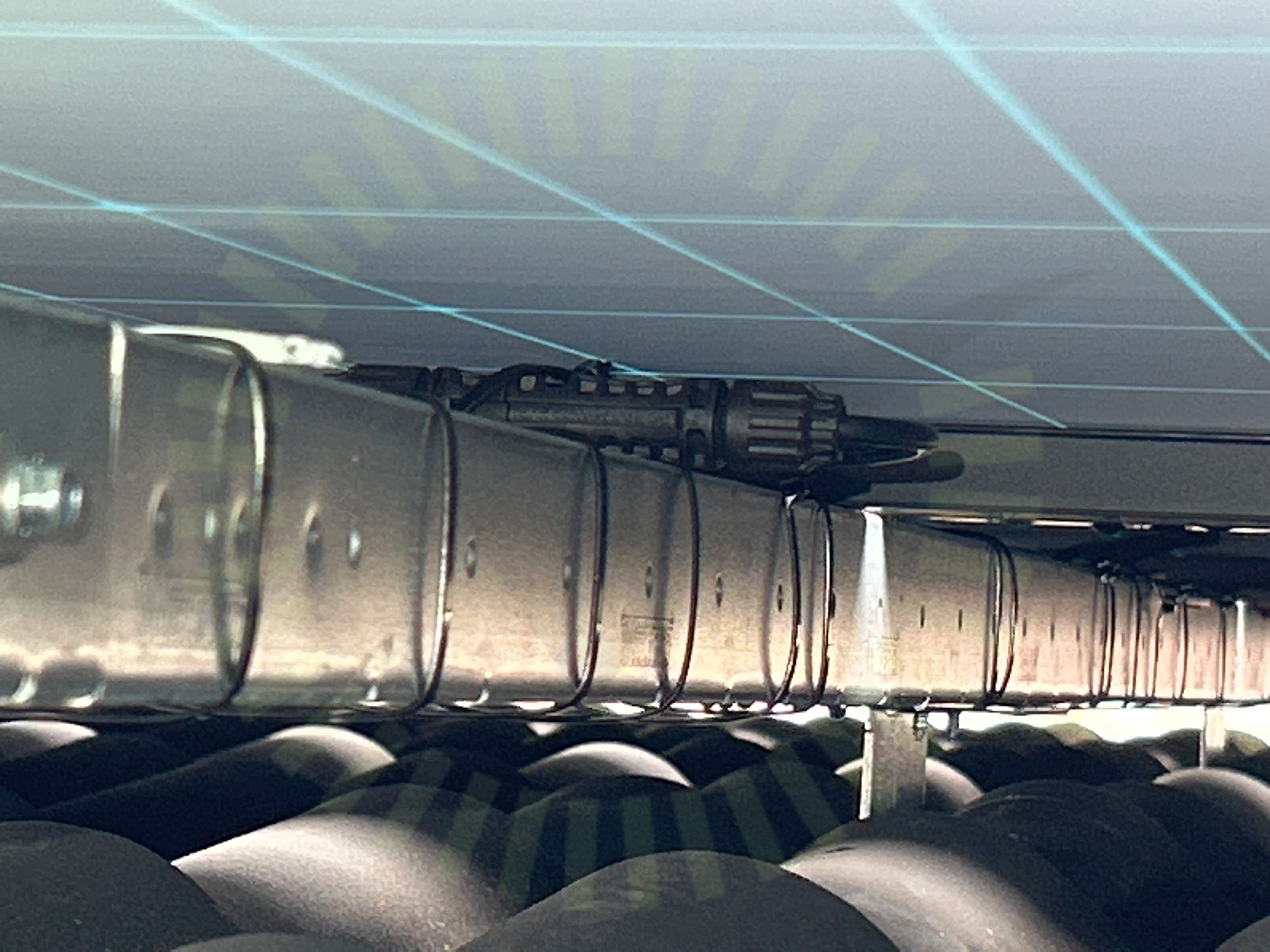

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Stress på kontakter

2.4 Stress på kontakter

Inte godkänd

Kontakter hänger utan tillräckligt stöd.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/14
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Panntak , Weland Stål: Råspont

Anmärkningar

3/23

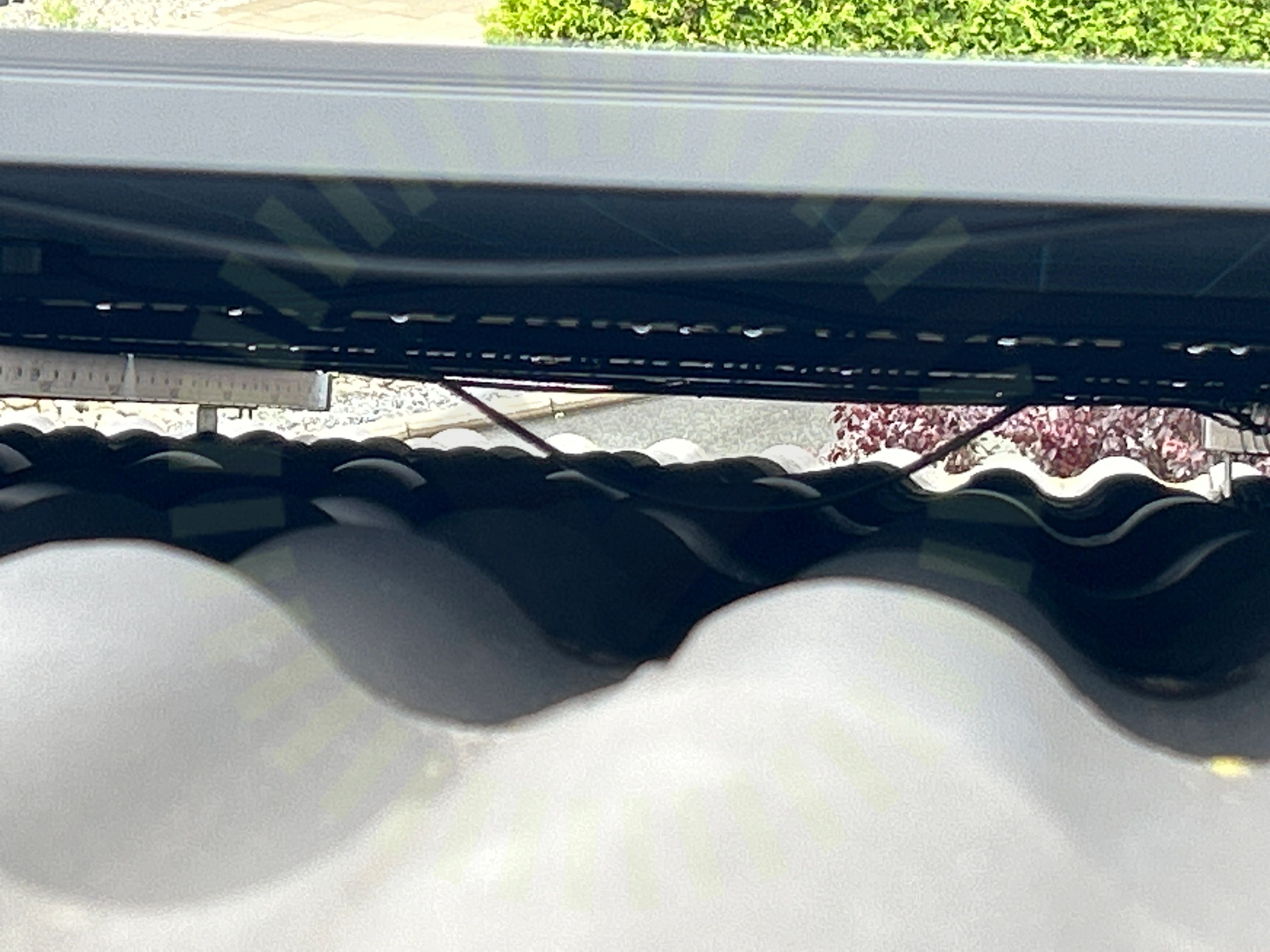

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Skenskarvar

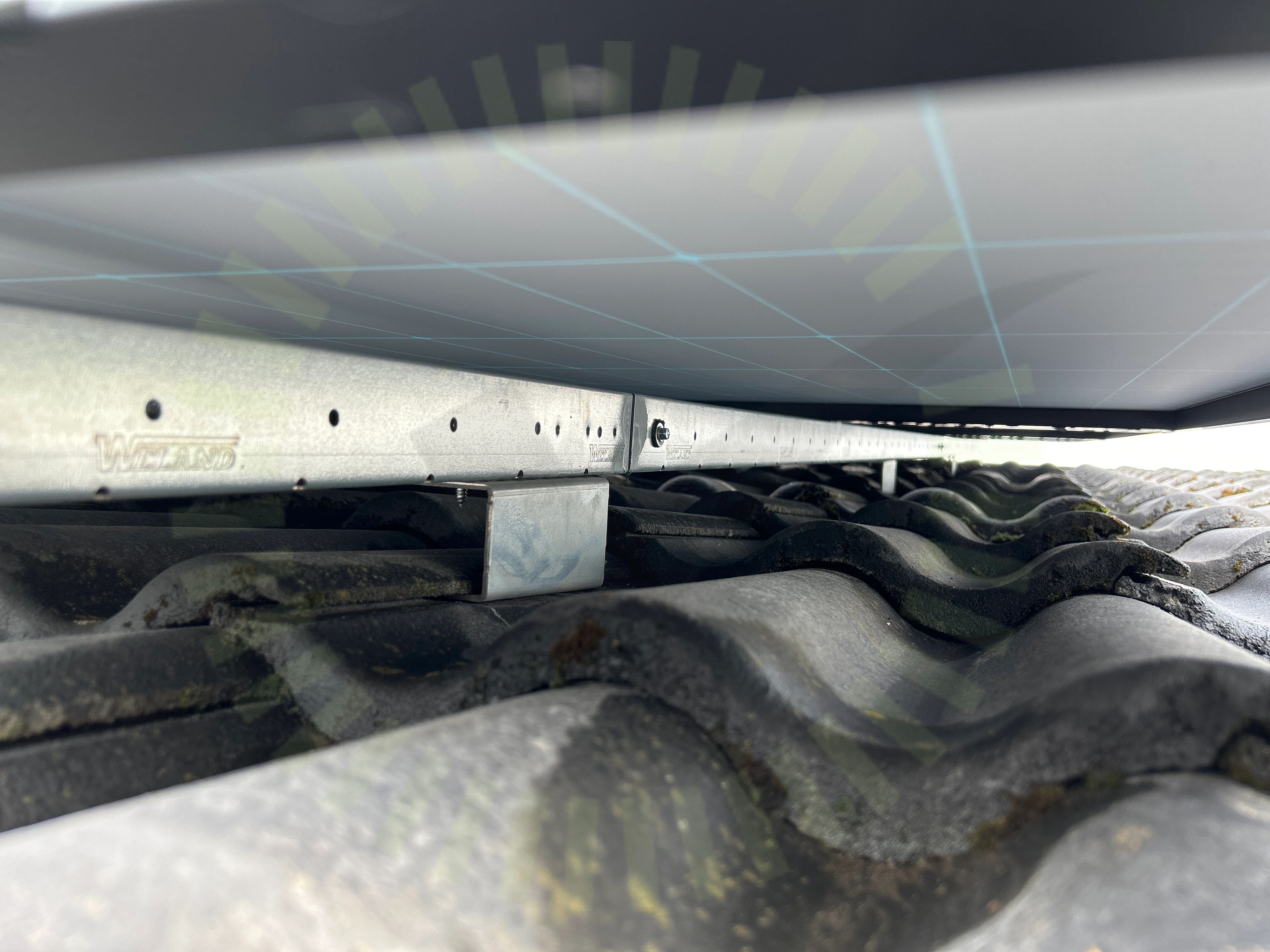

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101
Takgenomföring

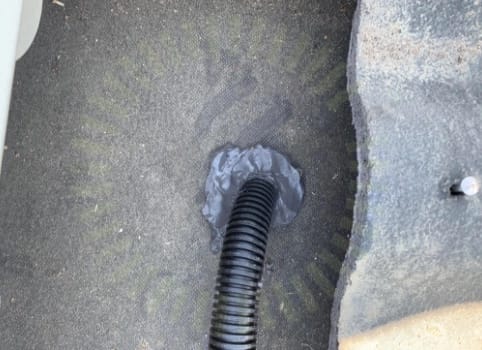

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild tagen från egenkontroll.

Godkända kontrollpunkter

19/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23
Underbyggnad

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Varselmärkning

Anmärkningar

2/5
Informering av solceller

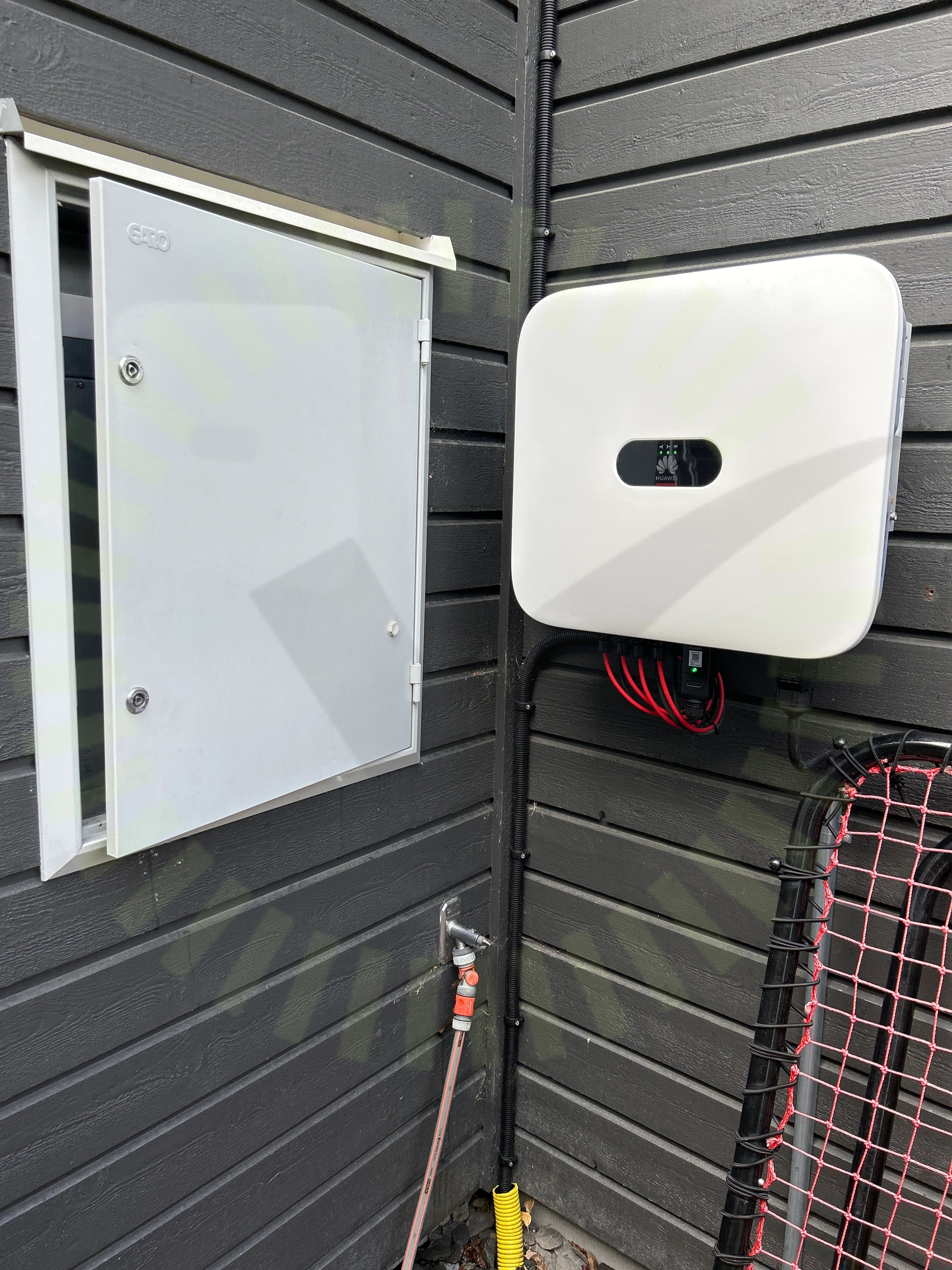

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/36
Bakomliggande material

6.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements
Jordning av chassi

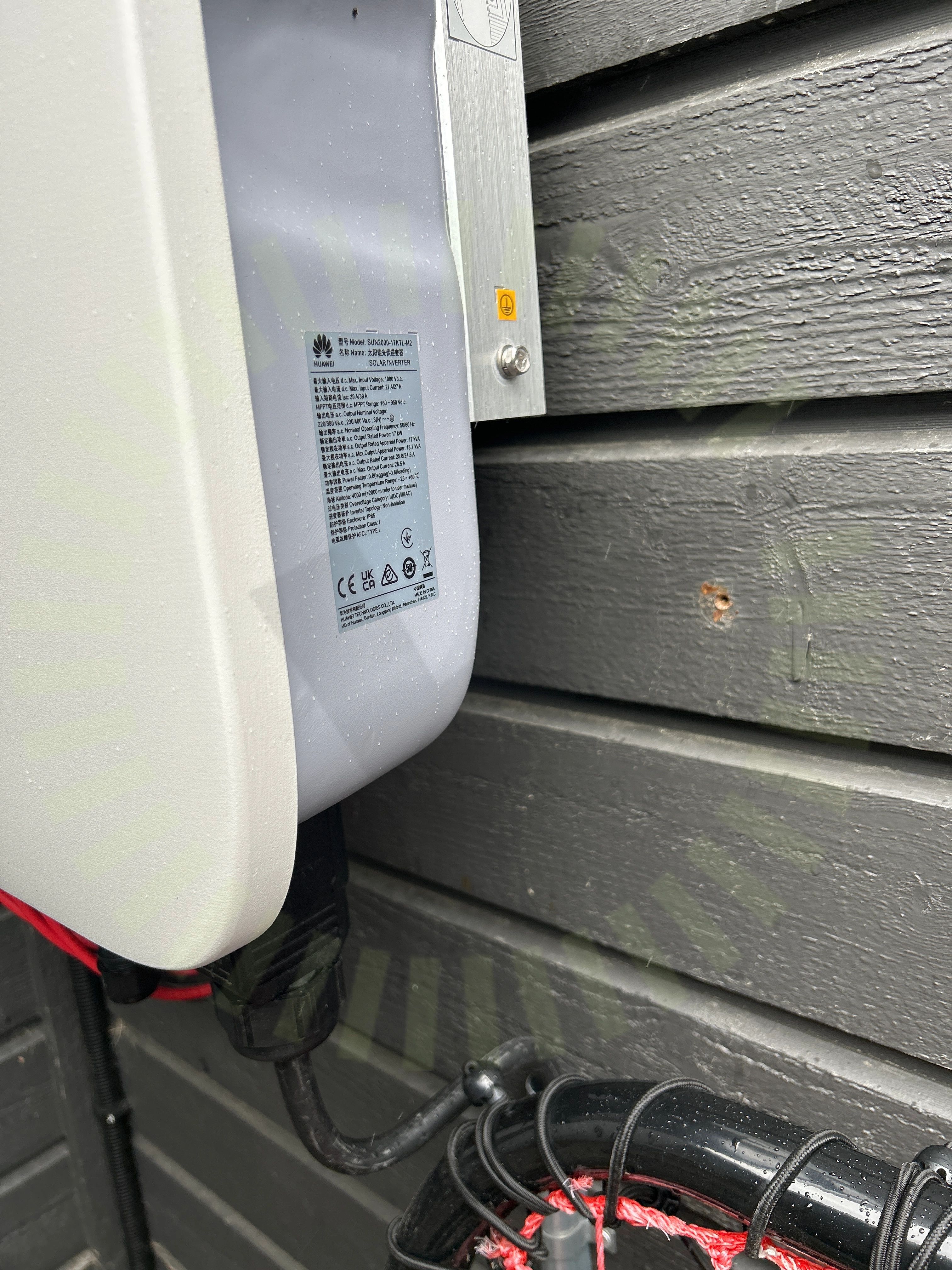

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

34/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
