Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Stockholm Solenergi

Datum

2 september 2025

Ort

Täby, Stockholms län
Fastsäkring av produkt
AC Kablage förläggning
96% godkända4% ej godkända

Om installationen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
Stockholm Solenergi

Installerad av Stockholm Solenergi som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/46
AC Kablage förläggning

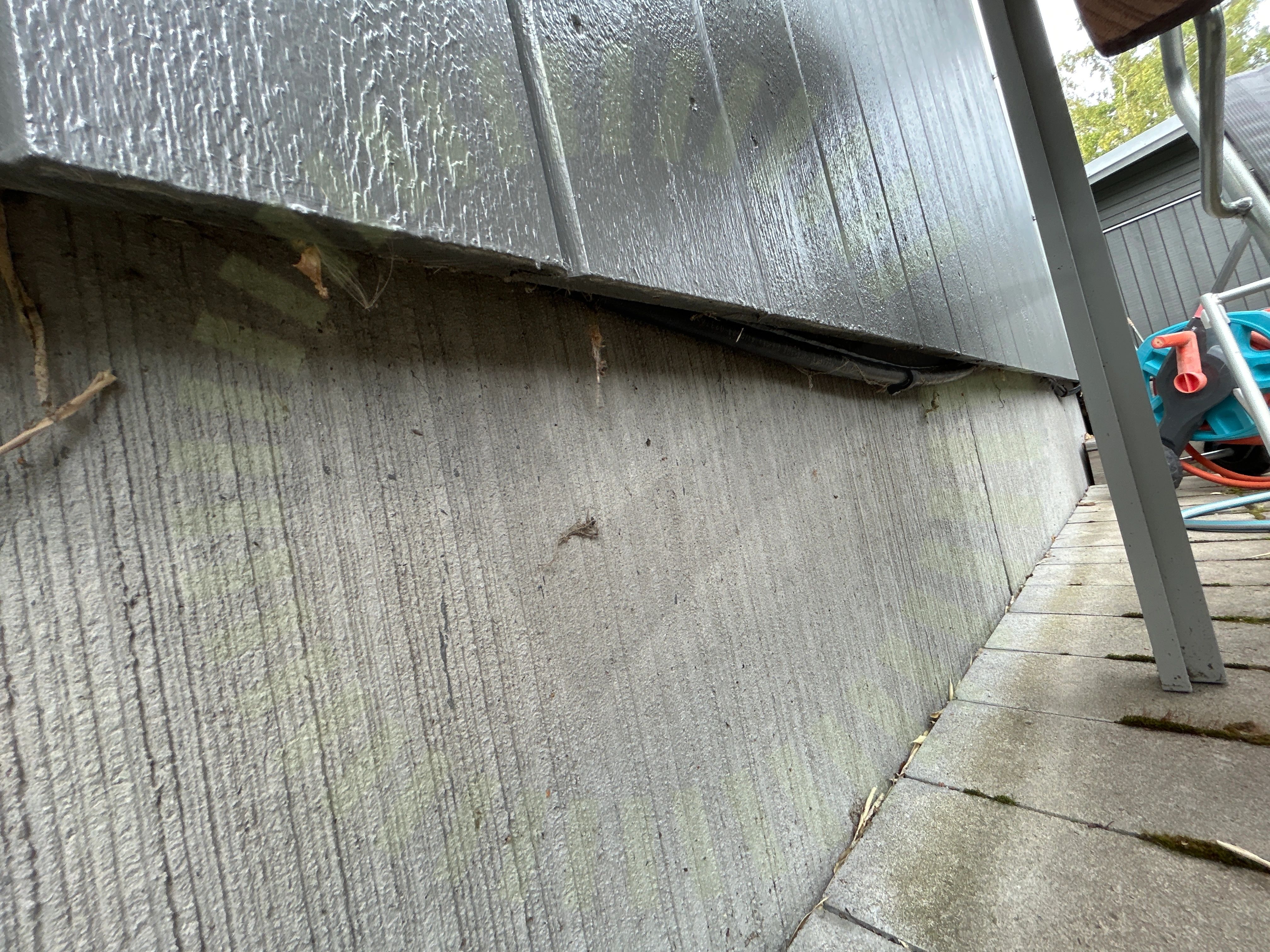

1.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Flera klammer har släppt.

SS 436 40 00 (522.8.4)
Fastsäkring av produkt

1.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Markinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

43/46
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/46
Genomföringar
