Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Solcellen.nu

Datum

11 oktober 2023

Ort

Alafors, Västra Götalands län
Dragavlastade
Kabeluppfästning
Mittfäste
91% godkända9% ej godkända

Om installationen

PanelerJAM54S31 MR
MontagesystemESDEC Lutande tegeltak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

3/28

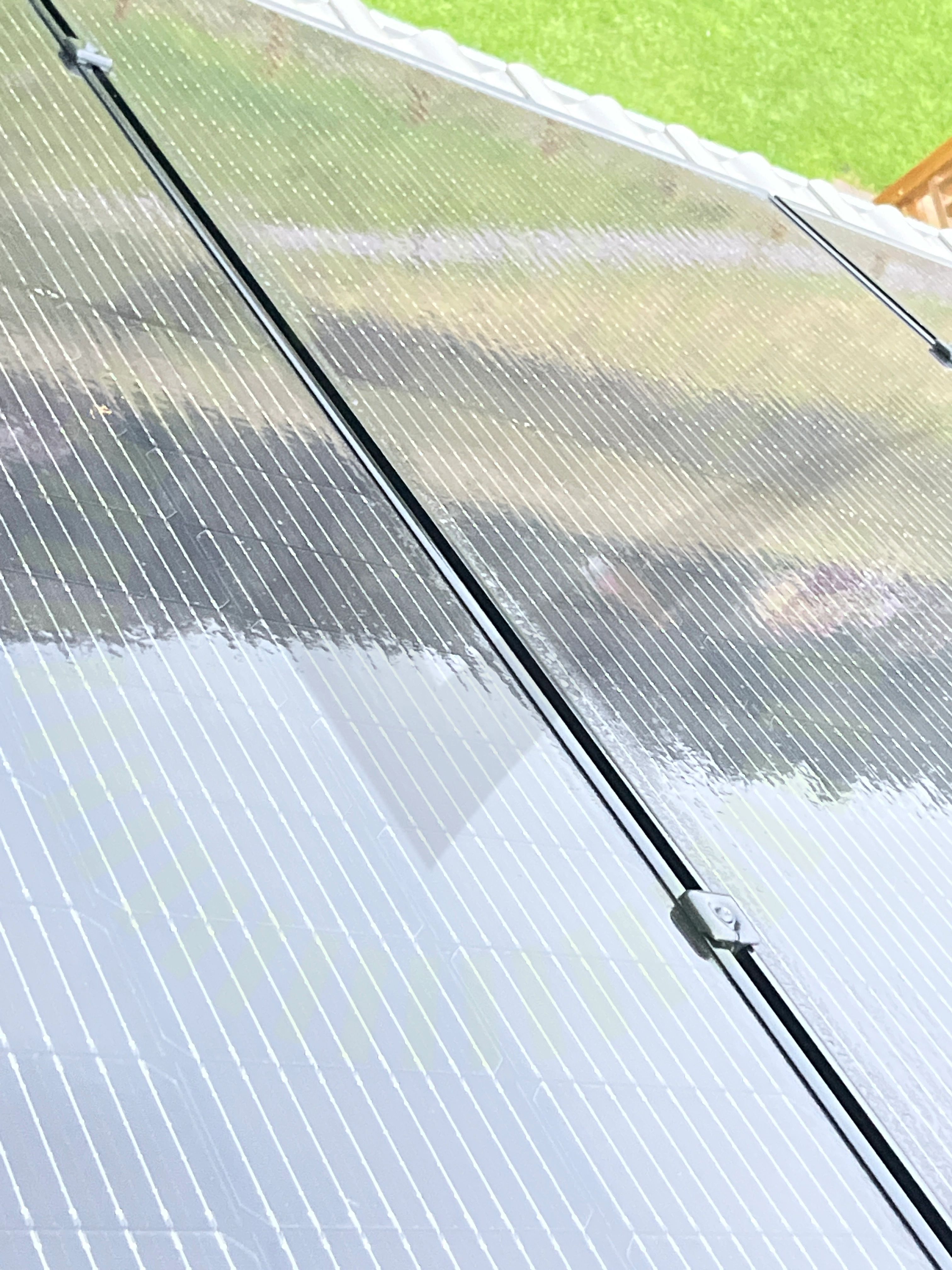

Dräneringskanal

2.1 Dräneringskanal

Inte godkänd

Dräneringskanalen pekar åt fel håll.

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kablage och kontakter är bristfälligt uppsatta.

SS 436 40 00 (712.521.101 och 522.8.4)

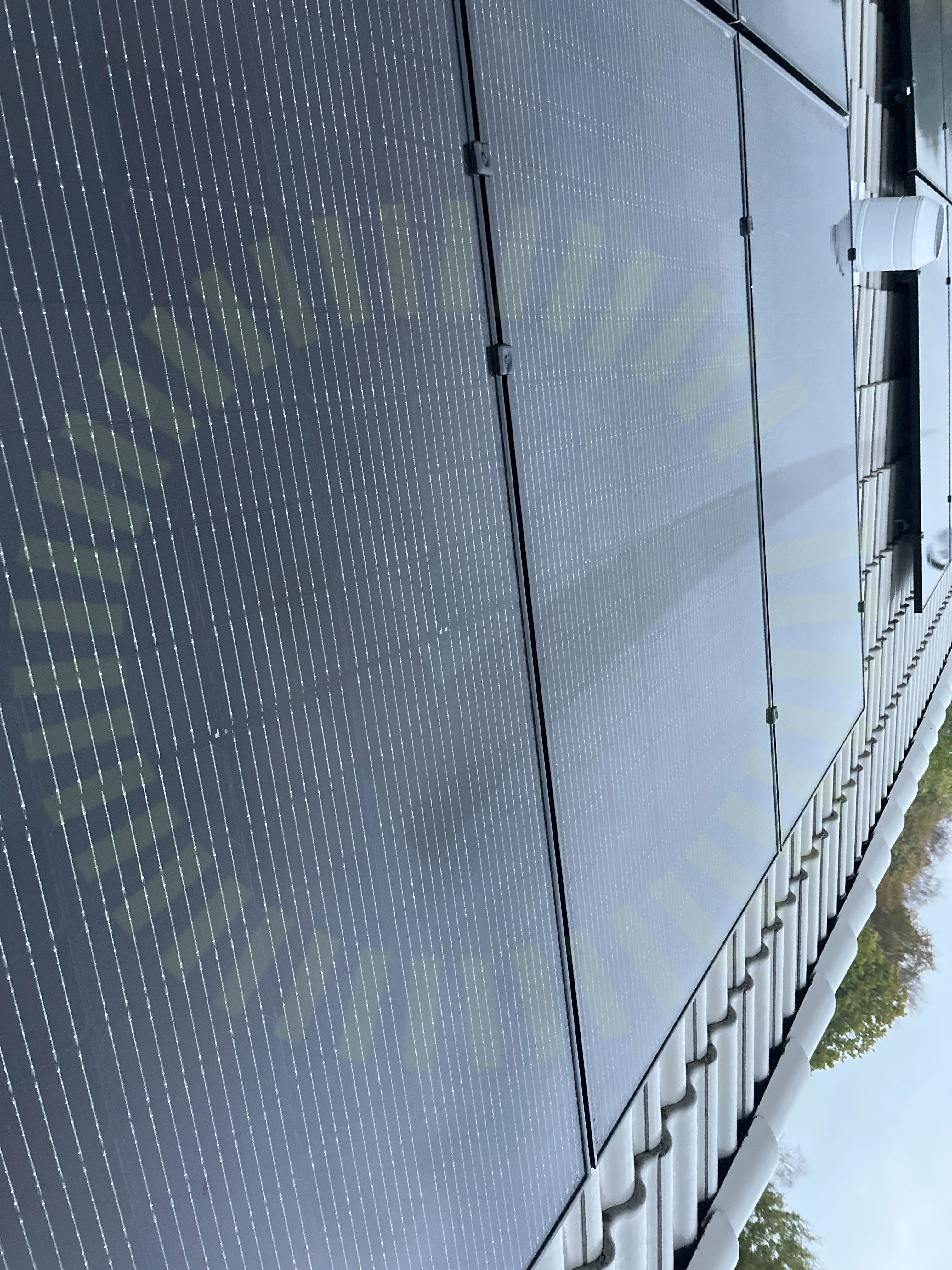

Mittfäste

2.3 Mittfäste

Inte godkänd

Mittklämman har lossnat.

Tillverkarens anvisningar

Godkända kontrollpunkter

25/28
Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästen

Tak 1, JAM54S31 MR

Anmärkningar

4/12

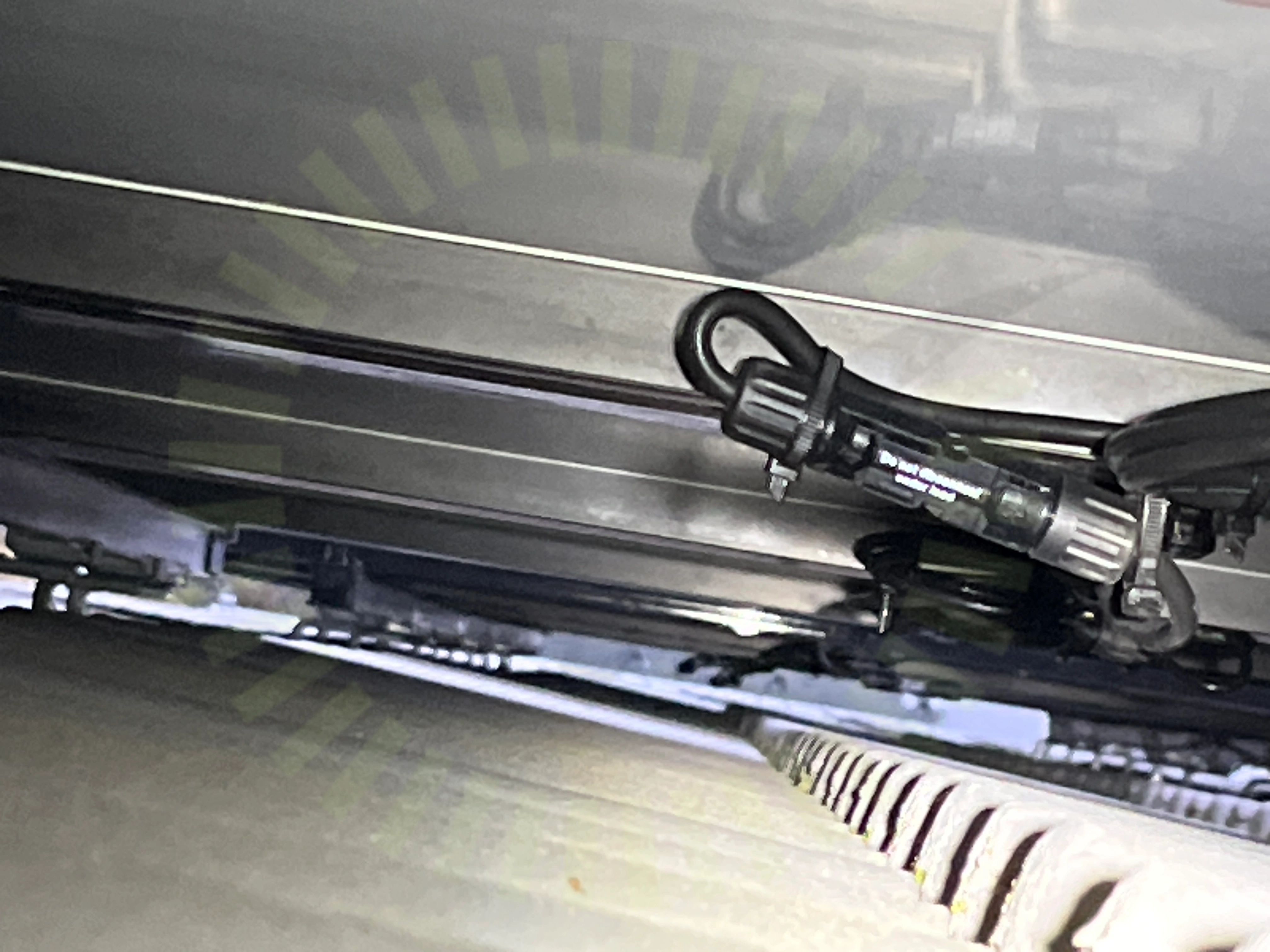

Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablar är inte dragavlastade och utsätter kopplingslådorna för stress.

SS 436 40 00 (522.8.3)

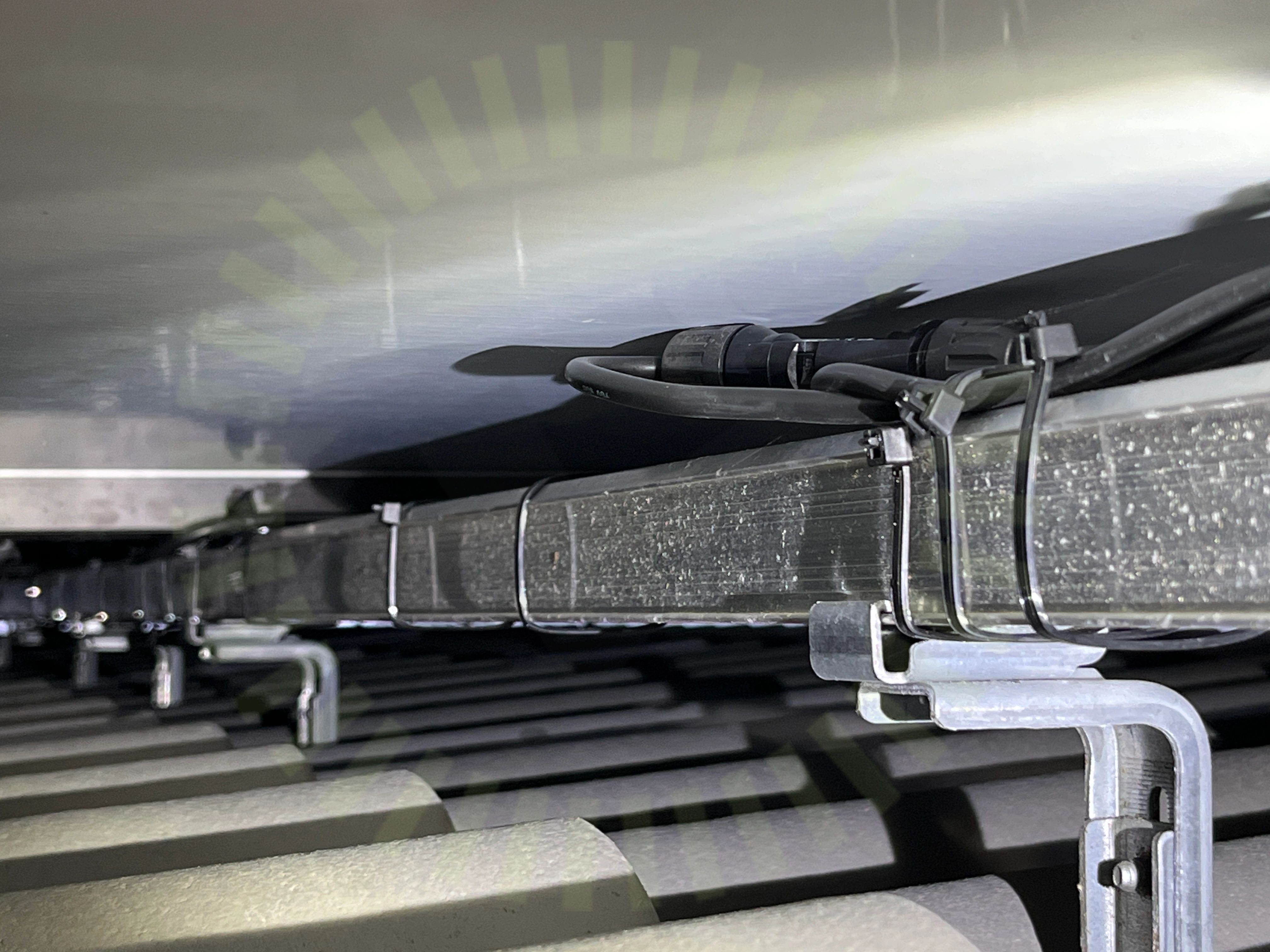

Föremål Bakstycke

3.2 Föremål Bakstycke

Inte godkänd

Kontakten trycker mot undersidan på panelen.

Tillverkarens montageanvisningar

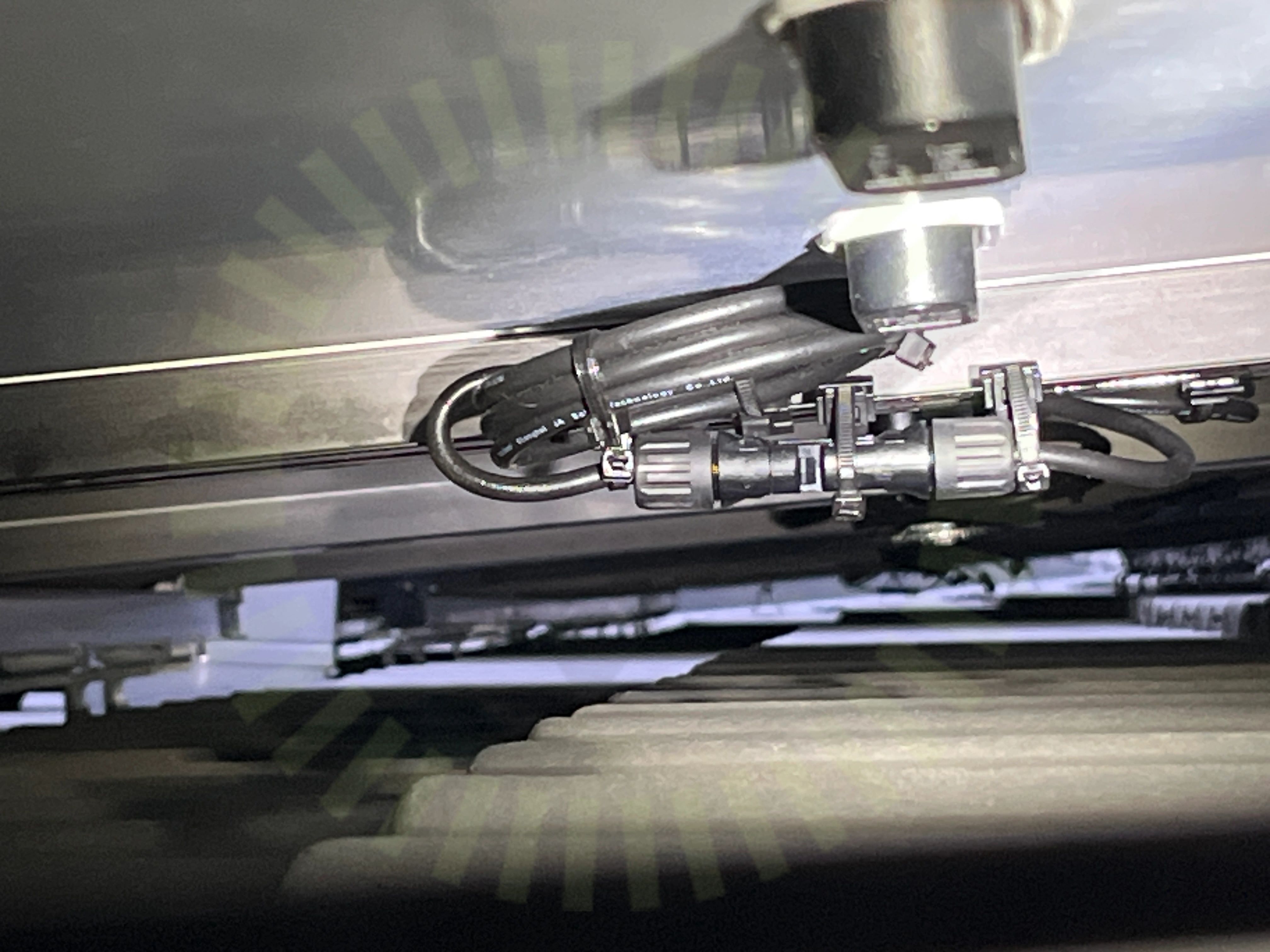

Kontaktdon

3.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontakten.

Panelkabelns böjradie

3.4 Panelkabelns böjradie

Inte godkänd

Kabelns böjradie är för skarp.

Godkända kontrollpunkter

8/12
DräneringshålFästens placeringFörbindelse av kontakterHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

27/27
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareDolda kontakterEventuell JFBFörskruvningar och anslutningarHuvudsäkringInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningSäkringVinkelVäxelriktarens kontakter
