Besiktningsrapport

8.6

Installation genom

Kinda Solenergi

Datum

17 juni 2025

Ort

Linköping, Östergötlands län

Fastsäkring av produkt

Infästning utanför takstol

Underliggande takpanna

+ 6

90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Kinda Solenergi som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

4/45

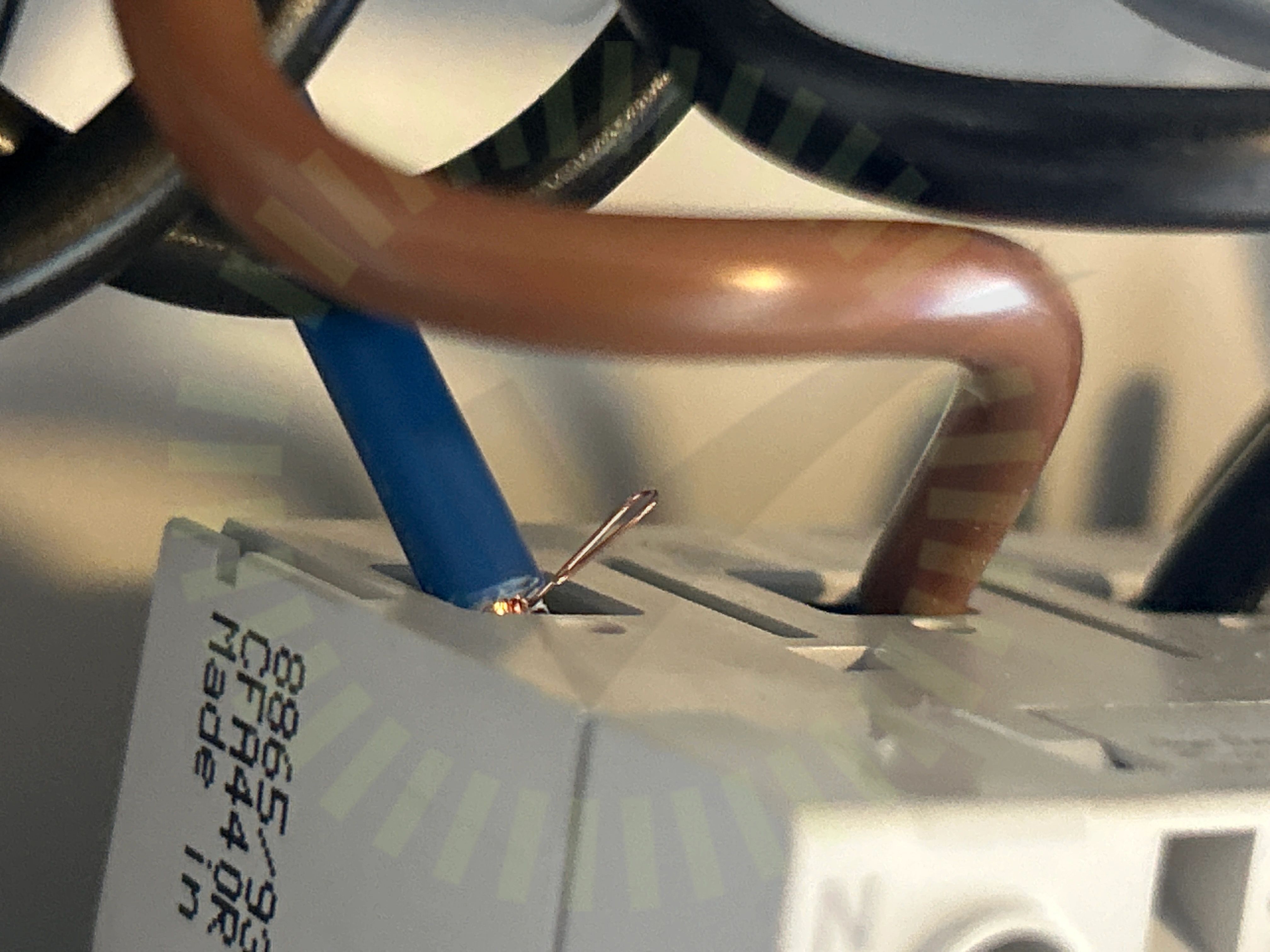

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

2.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

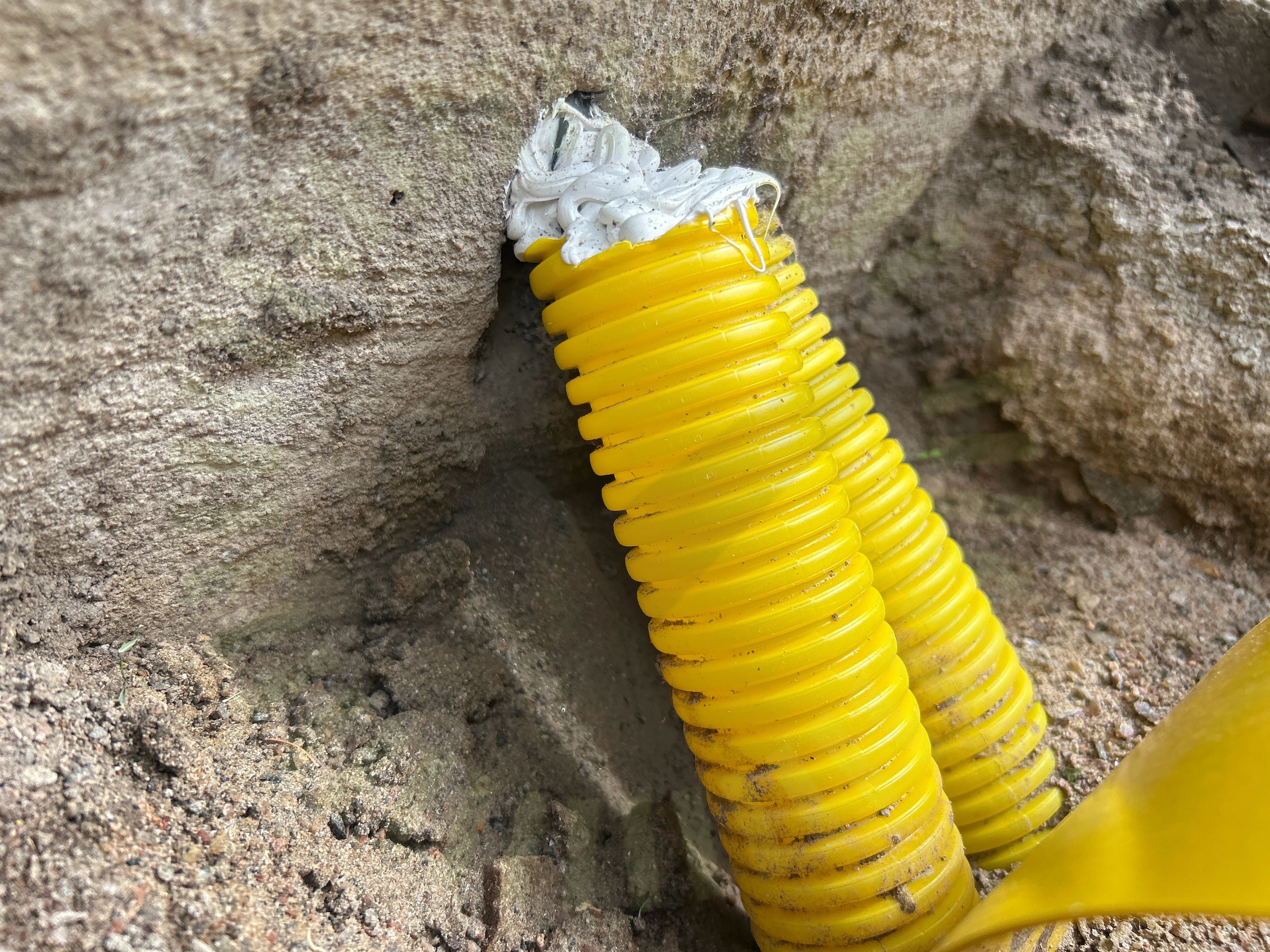

2.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

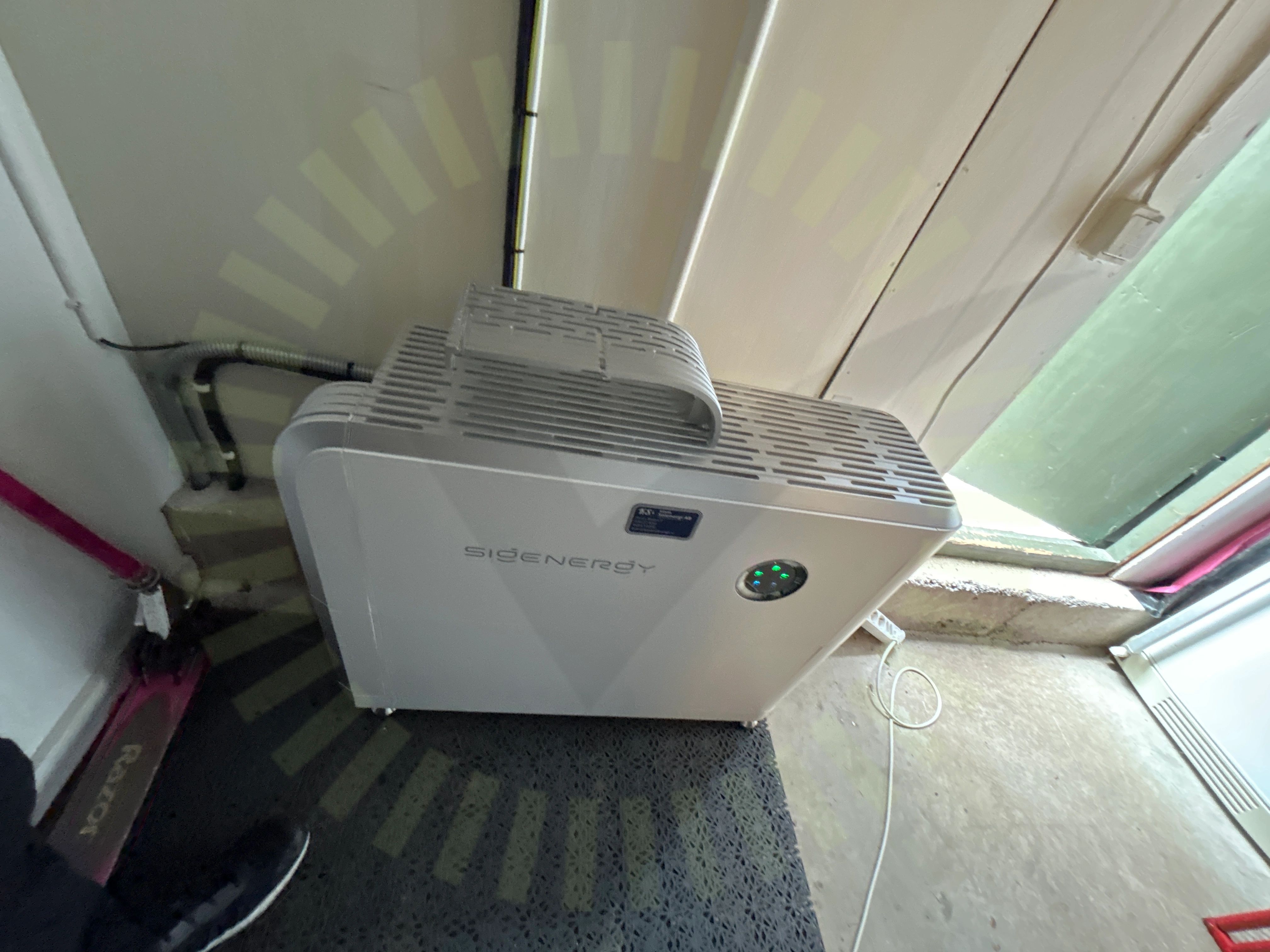

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

41/45

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/14

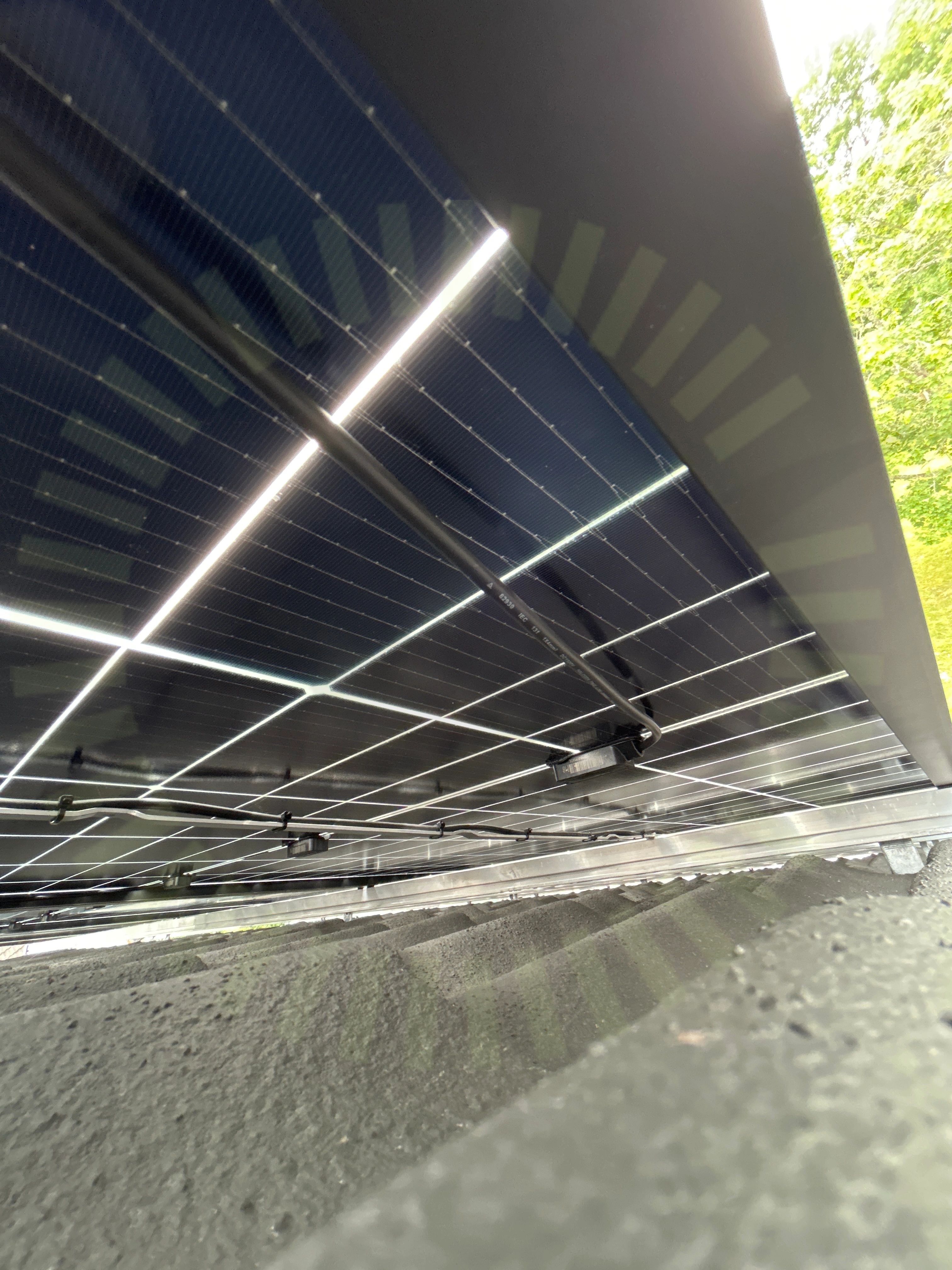

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/14

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakterKontaktdon

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

6/23

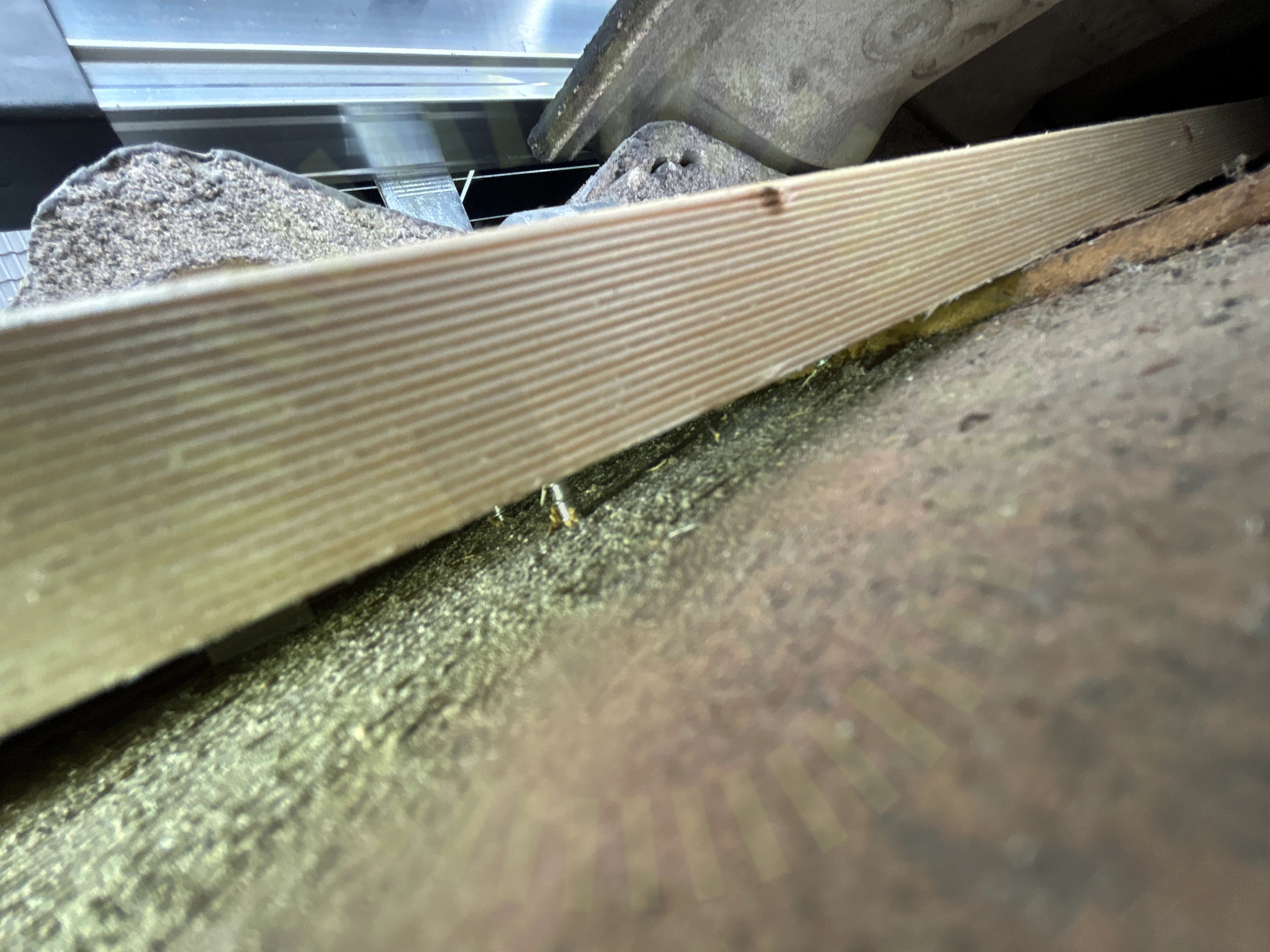

5.1 Skador

Inte godkänd

Avstånd mellan distansbräda och undertaket. Skruvar går in i tätskiktet, risk att fukt kan tränga in.

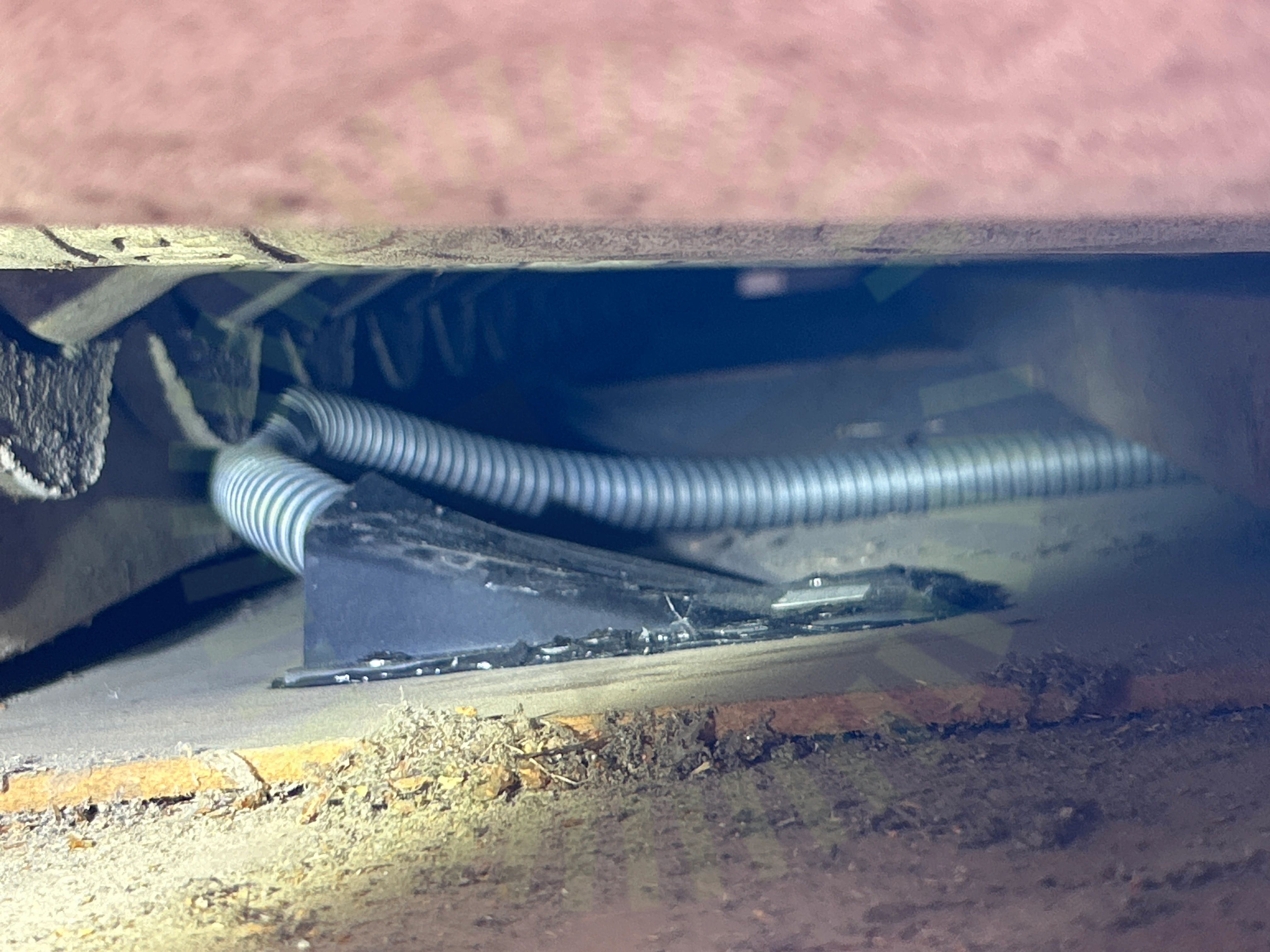

5.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

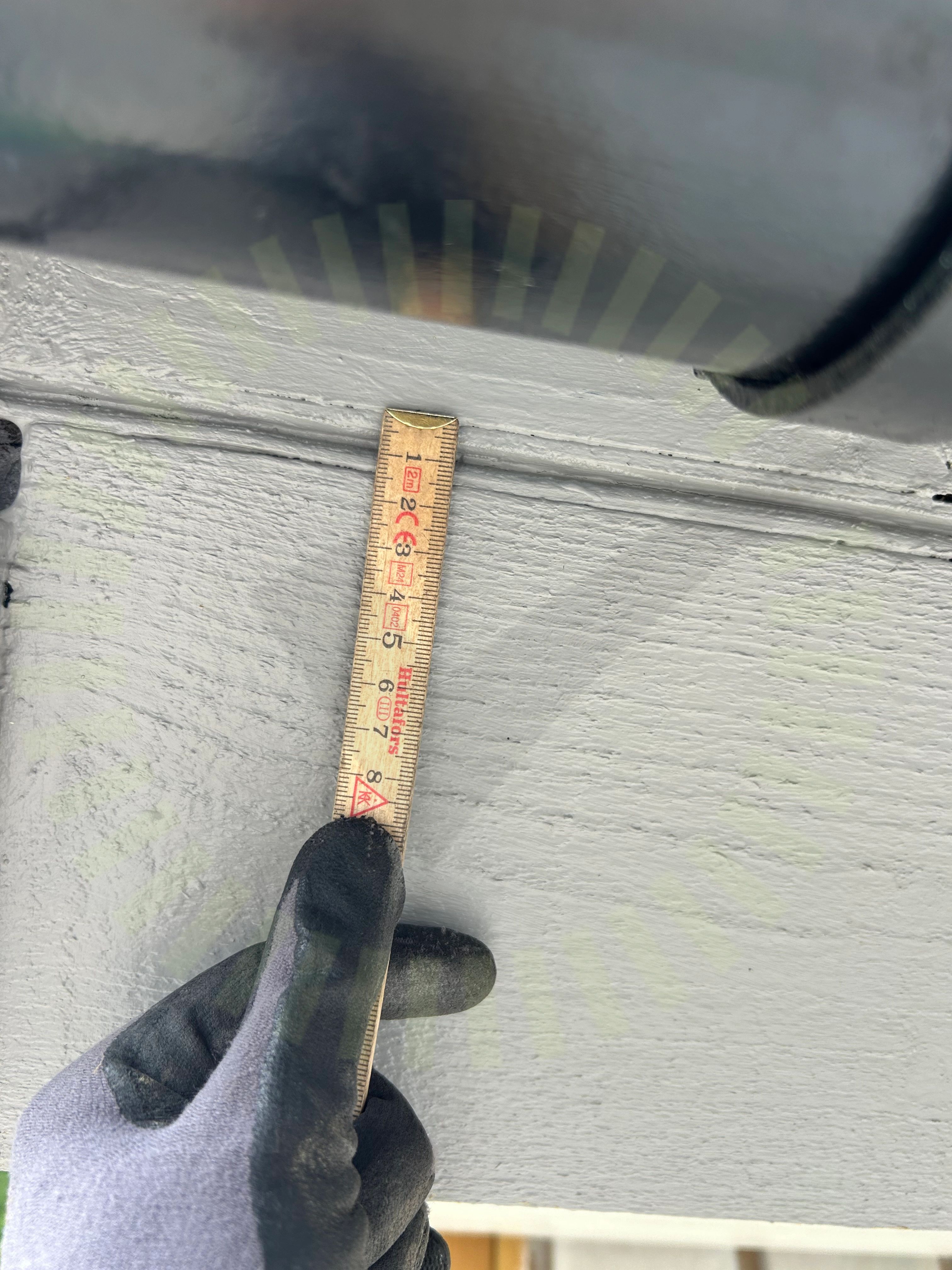

5.3 Infästning utanför takstol

Inte godkänd

Undertakets dimensioner uppfyller inte tillverkarens krav för infästning utanför takstol.

Datablad Strongline Heavy Duty Takkrok, Sida 2

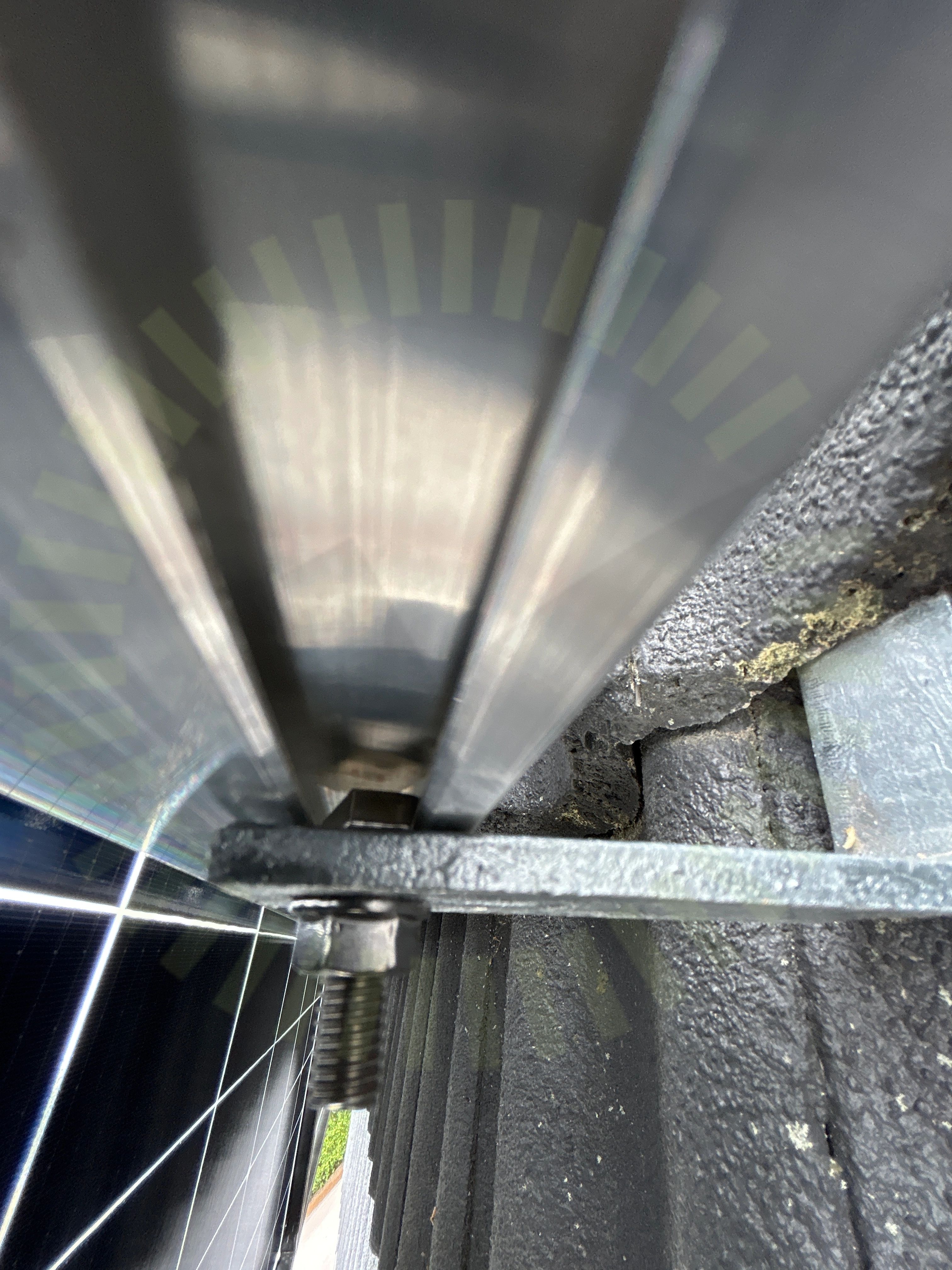

5.4 Skenornas infästning

Inte godkänd

T-bultar sitter inte korrekt i skena.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

5.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

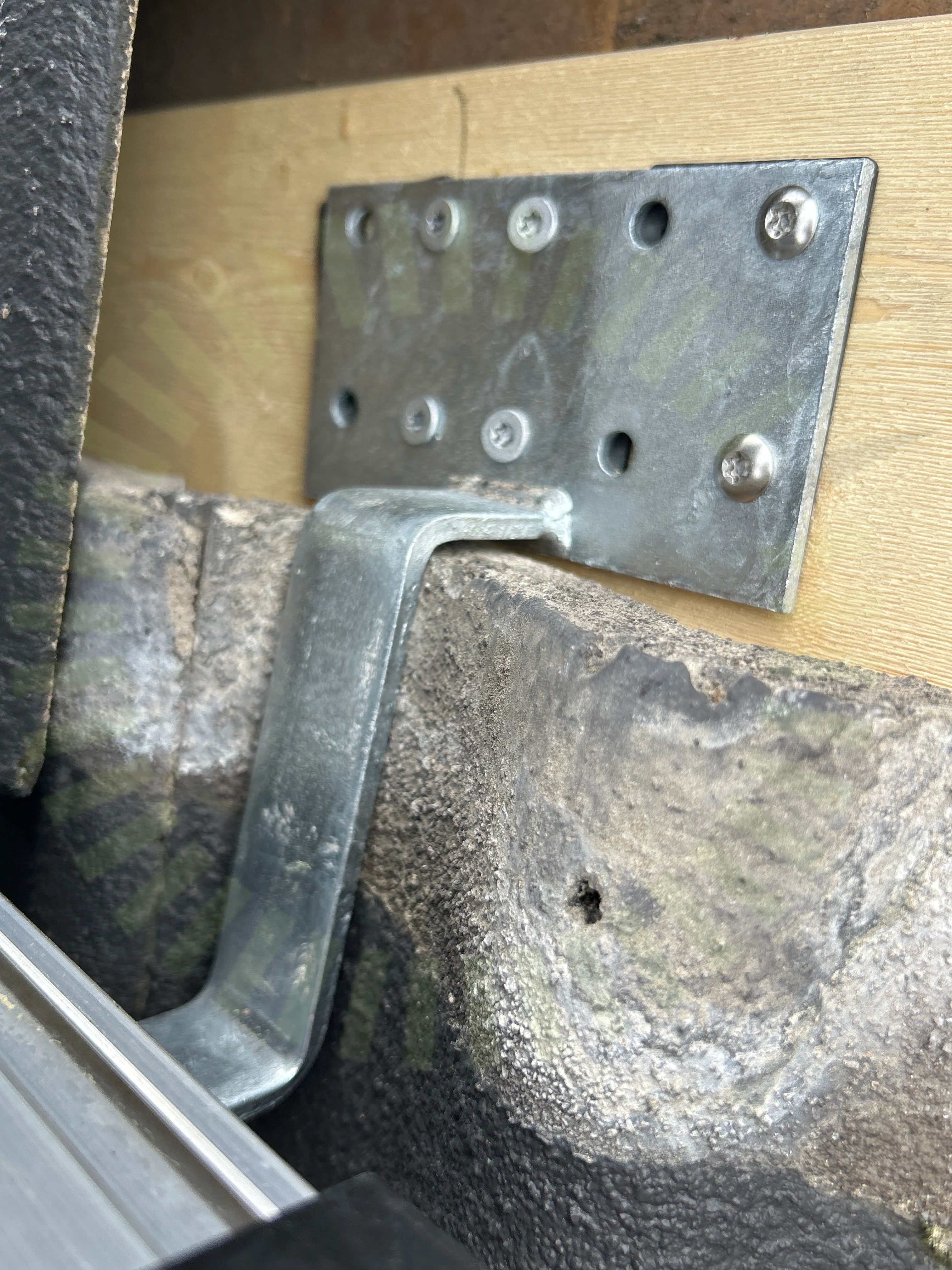

5.6 Underliggande takpanna

Inte godkänd

Felaktigt avstånd mellan takkrok och underliggande takpanna. Krokar ligger mot underliggande takpanna.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16

Godkända kontrollpunkter

17/23

Blandning av takkrokarDC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPlaceringSkenans utstick för klämmaKabeldragning mellan takytorPotentialutjämningsledareSkenornas överhängTakets lutningTakkrokarnas CCTakstolsinfästningVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
