Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Solcellen.nu

Datum

25 april 2023

Ort

Hedared, Västra Götalands län
Skenornas överhäng
Klämmornas placering
Klämmans placering i skena
91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM60S20/21 355-375MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/2

1.1 Dubbla växelriktare

Kundkommentar

Två hybridväxelrikyate men bara en kopplad till batteri. Kund köpte två hybrider för att båda skulle kunna ladda batteriet.

1.2 CT-klämmor

Inte godkänd

När produktionen startar på morgonen så stiger konsumtionen i appen även om allt är avstängt. Troligt att klämma eller klämmor är felvända

ESDEC Lutande Panntak

Anmärkningar

4/28

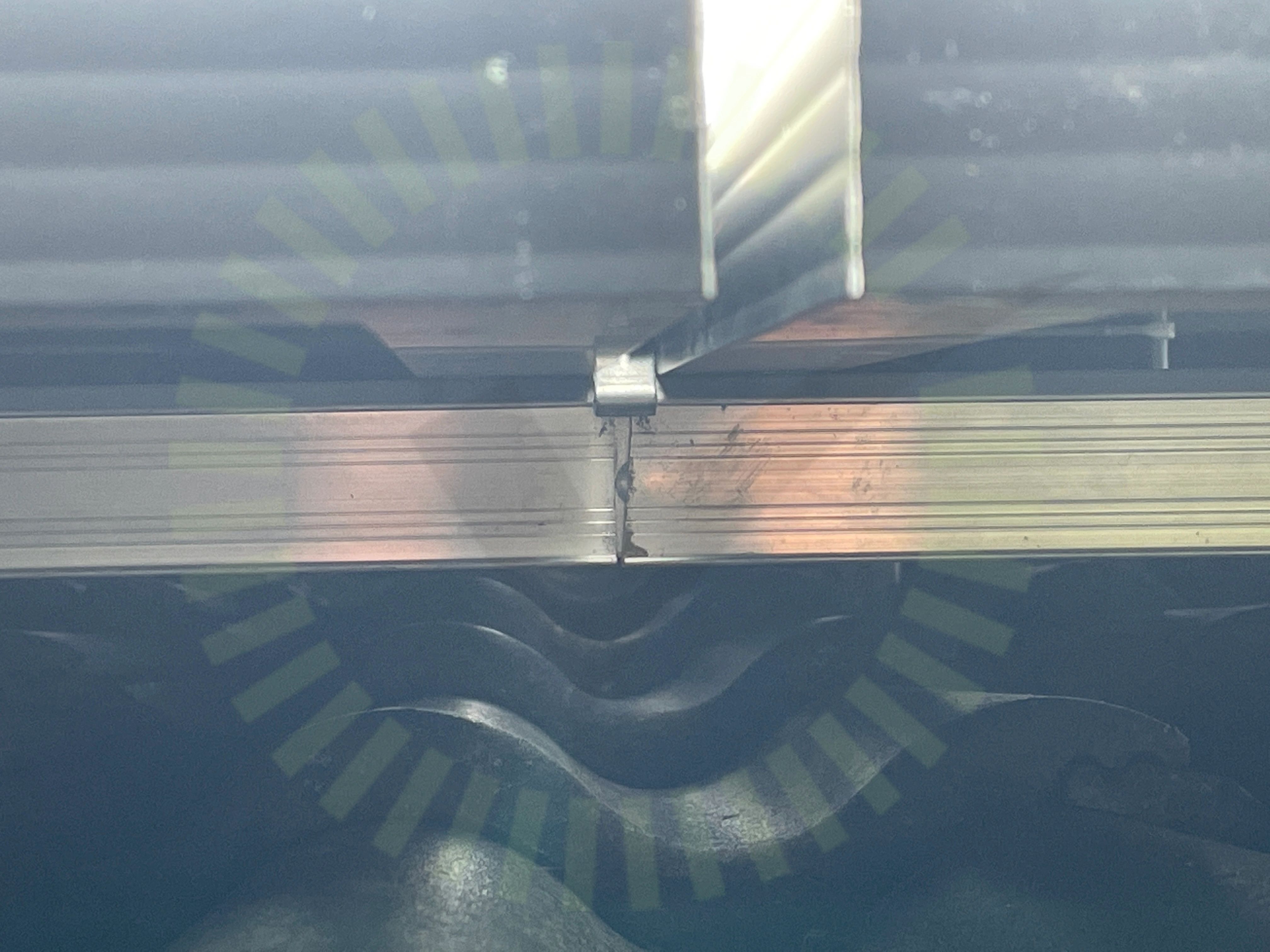

Klämmans placering i skena

2.1 Klämmans placering i skena

Inte godkänd

Klämman ligger inte korrekt runt skenan pga skenskarv.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13
Skenans utstick för klämma

2.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ska vara mellan 20-35 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23
Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Understiger 90 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

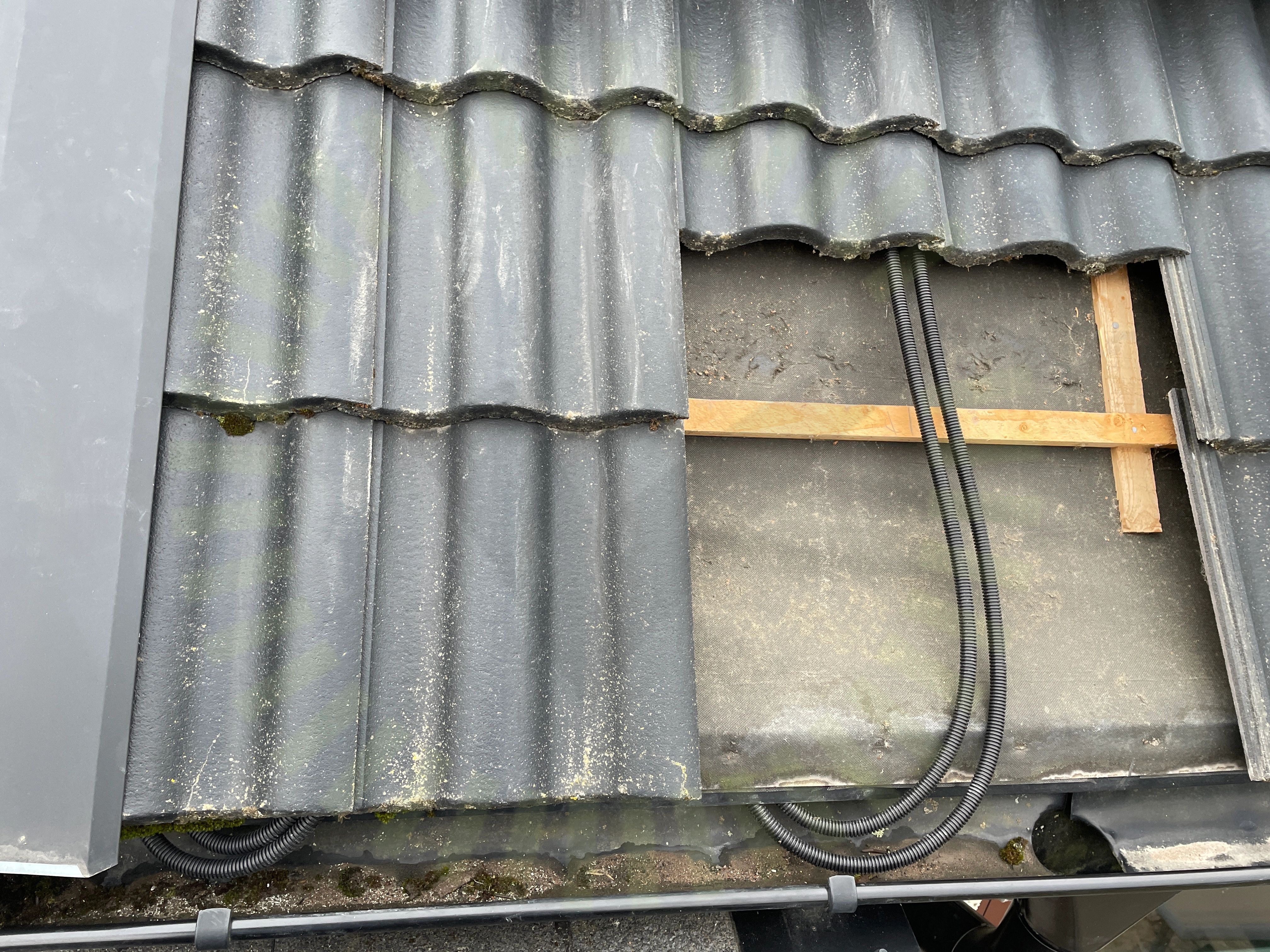

Takgenomföring

2.4 Takgenomföring

Inte godkänd

Takgenomföring undviken. Slangar är bristfälligt uppfästa.

Godkända kontrollpunkter

24/28
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

JA Solar: JAM60S20/21 355-375MR

Anmärkningar

1/17

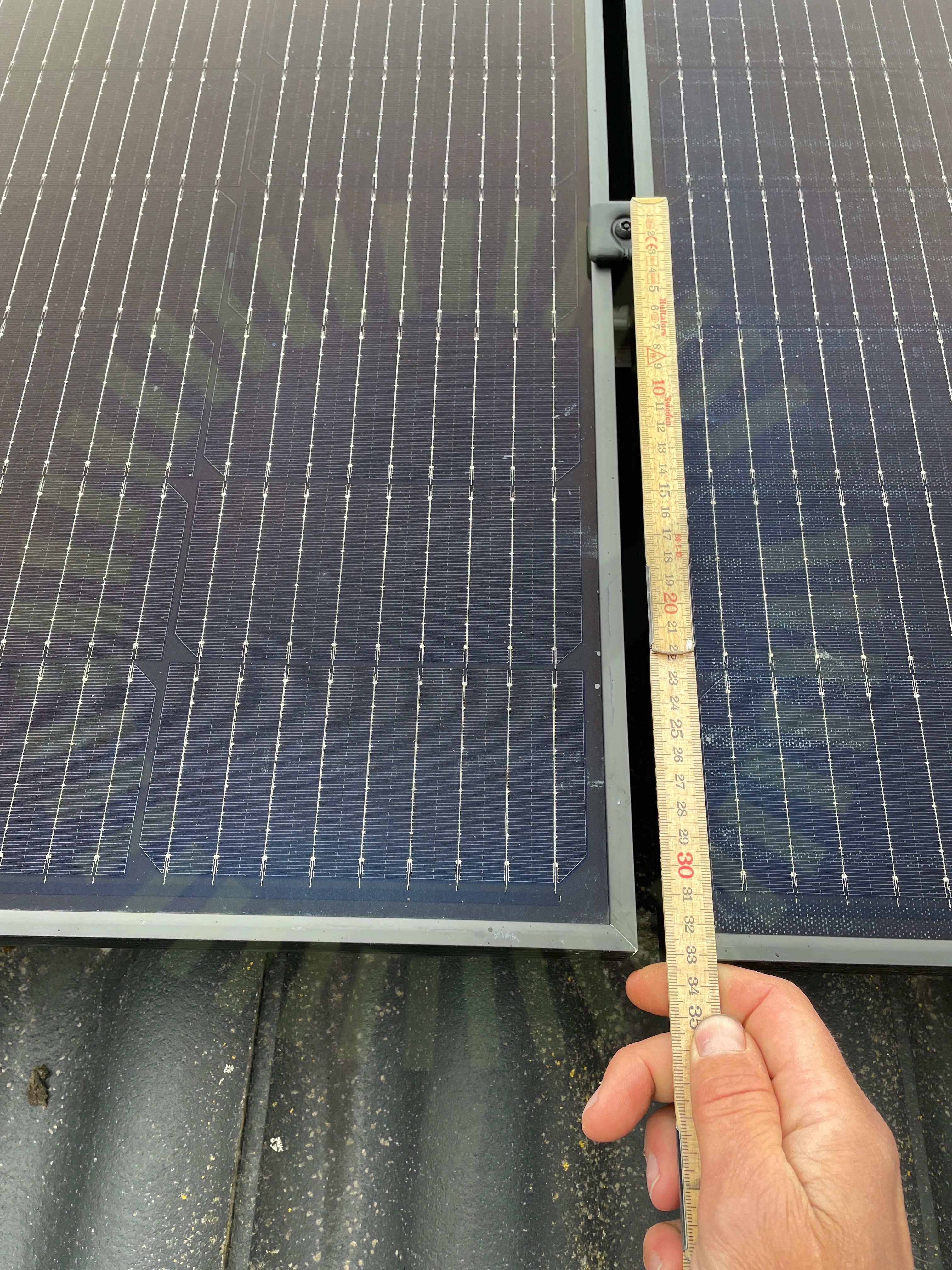

Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

16/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SBR(XXX)

Anmärkningar

1/8
Avstånd

4.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

6/75

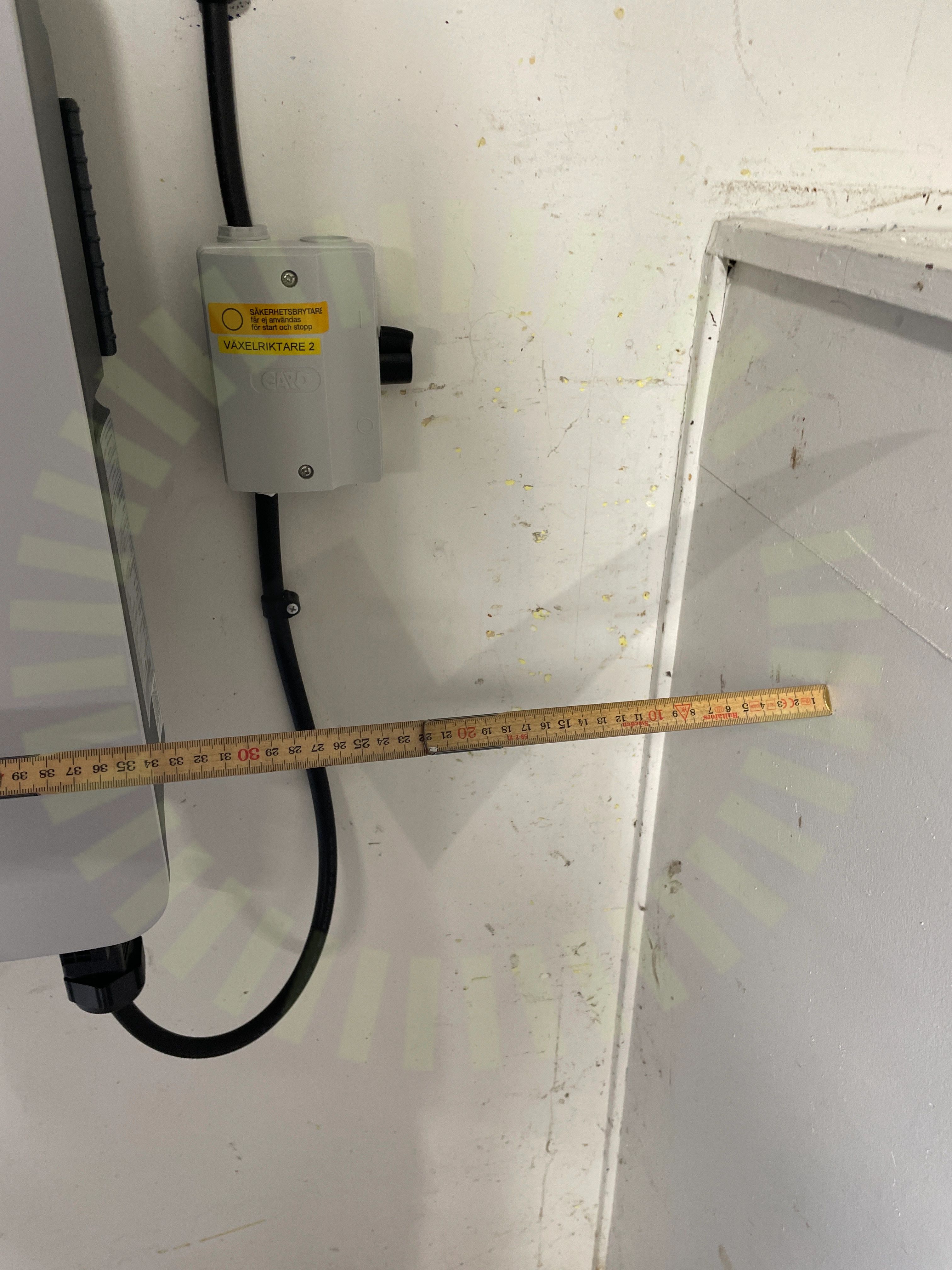

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

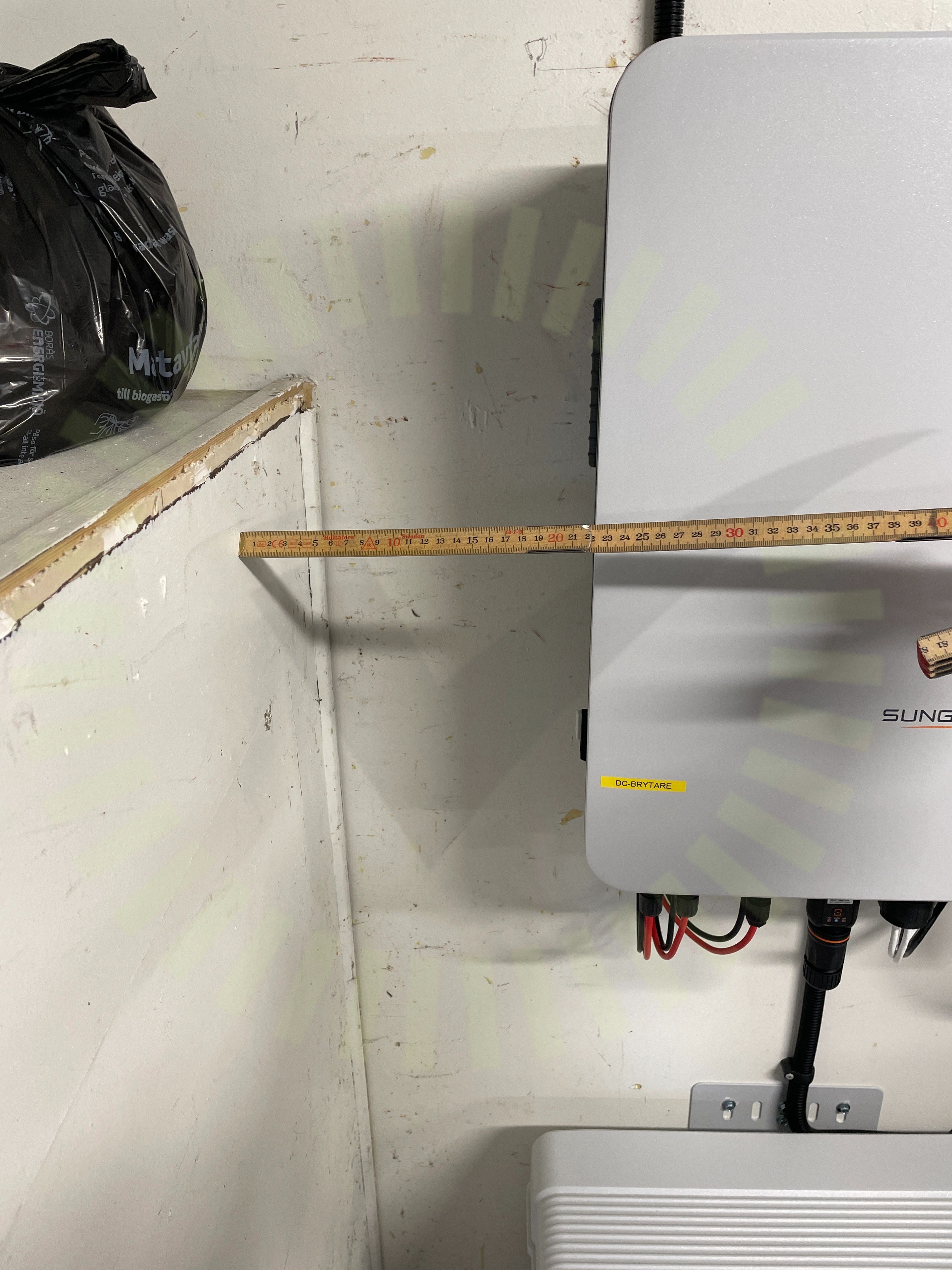

Avstånd närliggande objekt

5.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

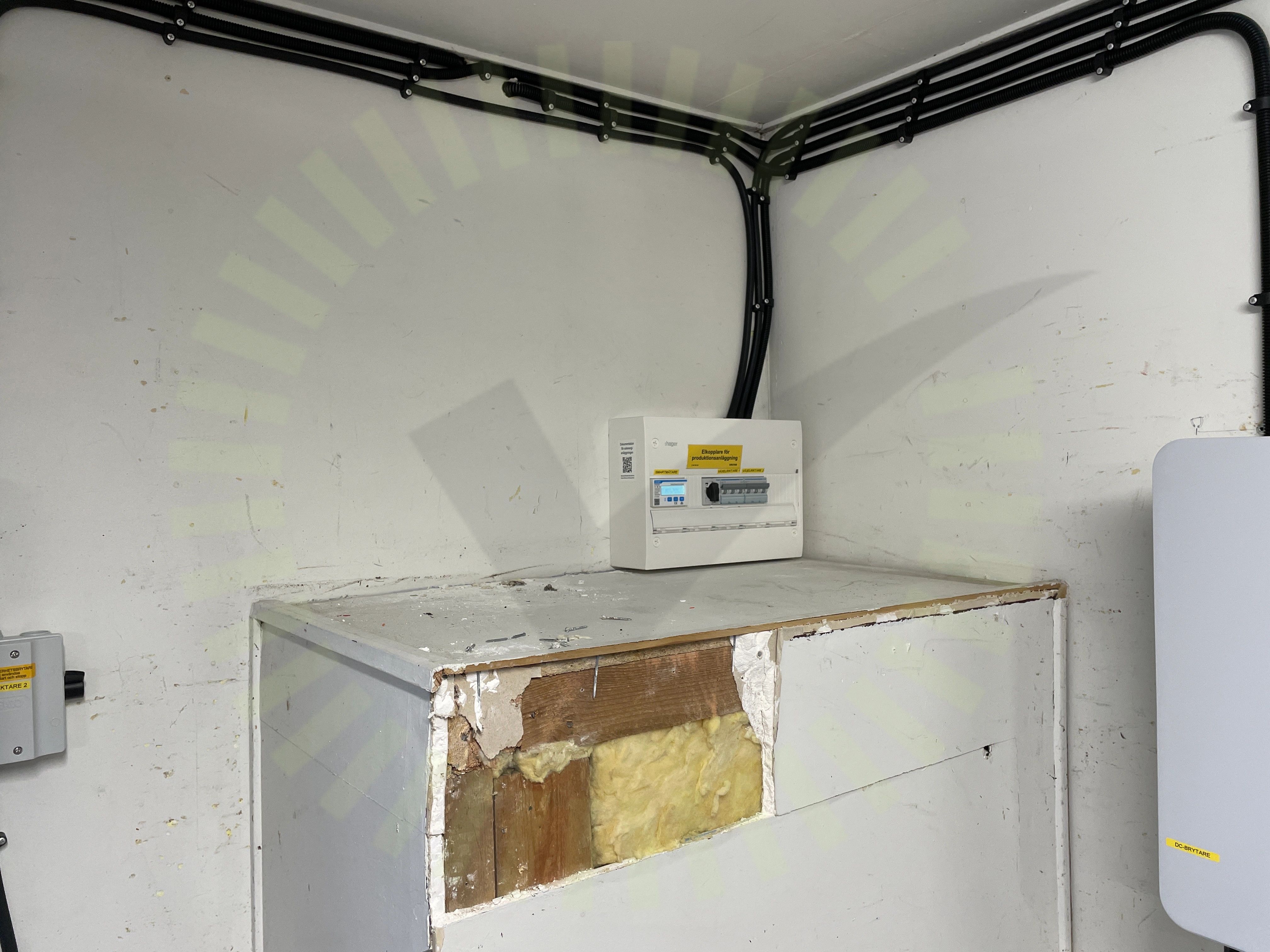

Informering av solceller

5.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

5.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

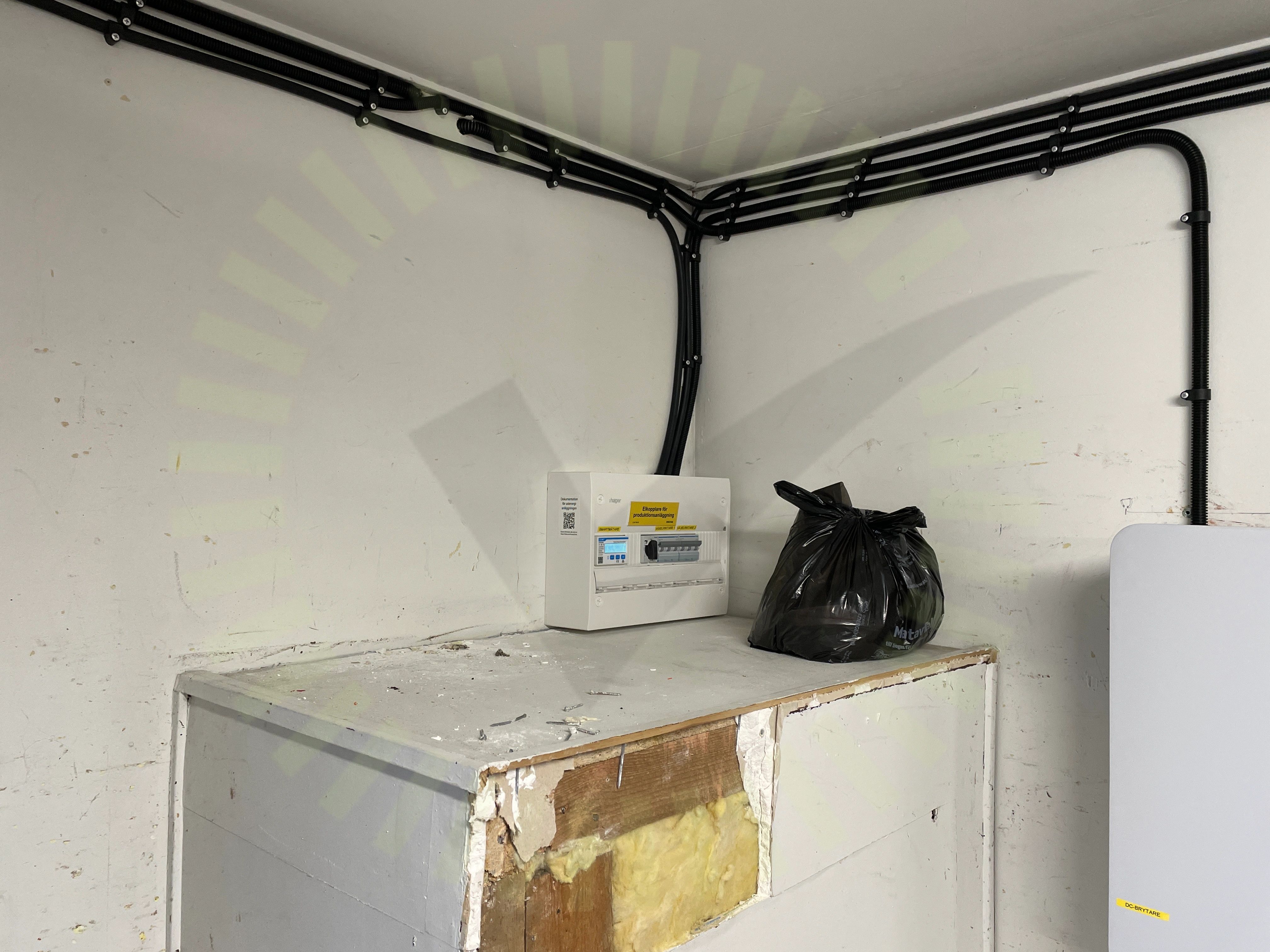

Varning för backspänning

5.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

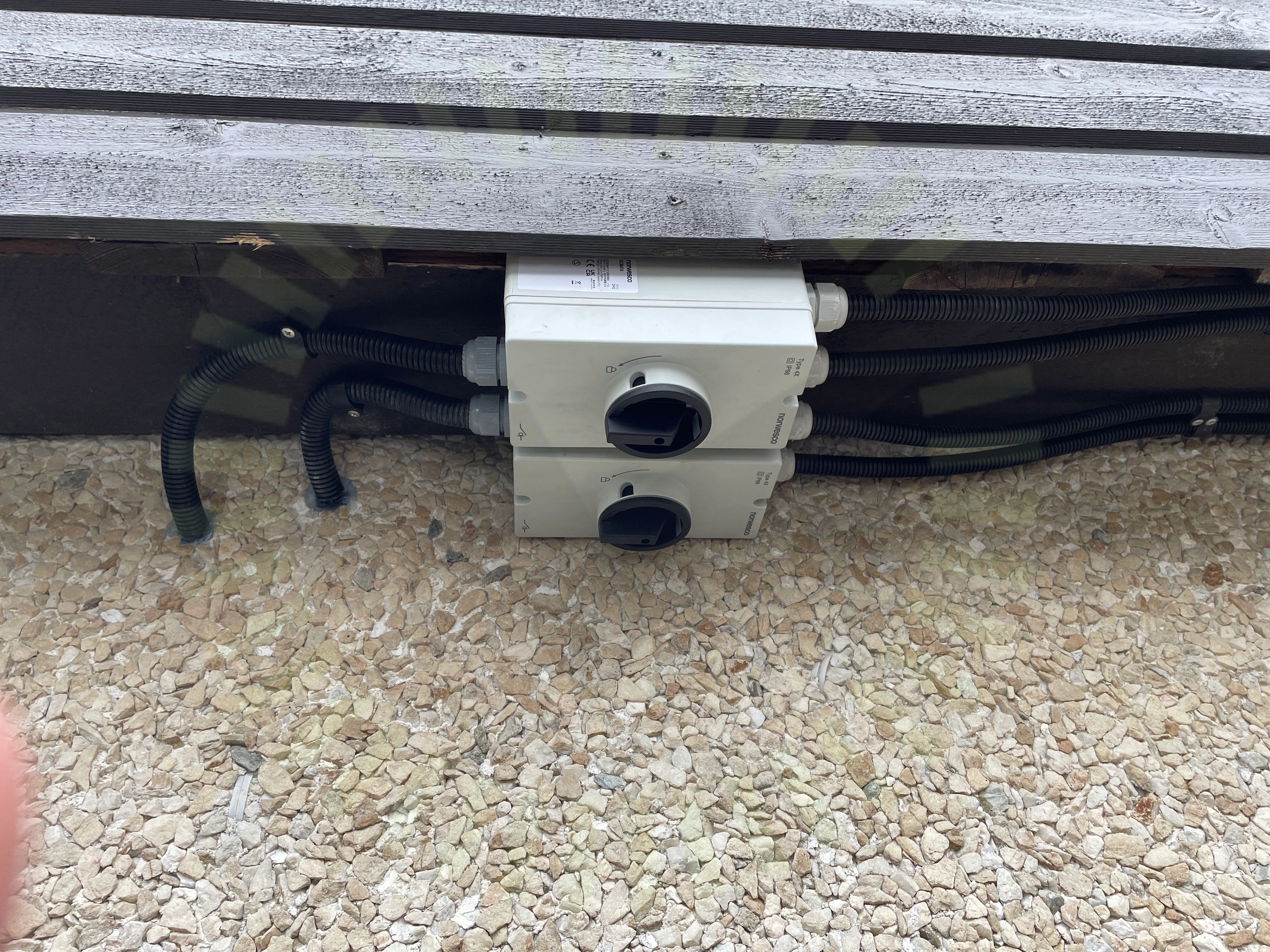

Varning för likspänning

5.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid DC brytare och växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter
