Besiktningsrapport

9.4

Installation genom

Solcellen.nu

Datum

28 november 2022

Ort

Tyringe, Skåne

Dragavlastade

Förskruvningar och anslutningar

Avståndskrav

+ 1

93% godkända7% ej godkända

Om installationen

PanelerJAM60S21-XXX/MR

MontagesystemESDEC Lutande tegeltak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

1/25

1.1 Takgenomföring

Inte godkänd

Takgenomföring är ej korrekt utförd. Bild kan ej tas pga takpannorna men man kommer åt och kan se den .

Godkända kontrollpunkter

24/25

Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMittfästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkena överhängSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästen

JAM60S21-XXX/MR

Anmärkningar

1/15

2.1 Dragavlastade

Inte godkänd

Vissa kablar är för hårt spända.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/15

Avstånd till ytaDräneringshålFästenas storlekFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKablarnas böjradieKontakter skyddadeMellanrum panelramPlacering fästenSkuggaSpänningar i ramSträngförläggningYttre påverkan

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

4/29

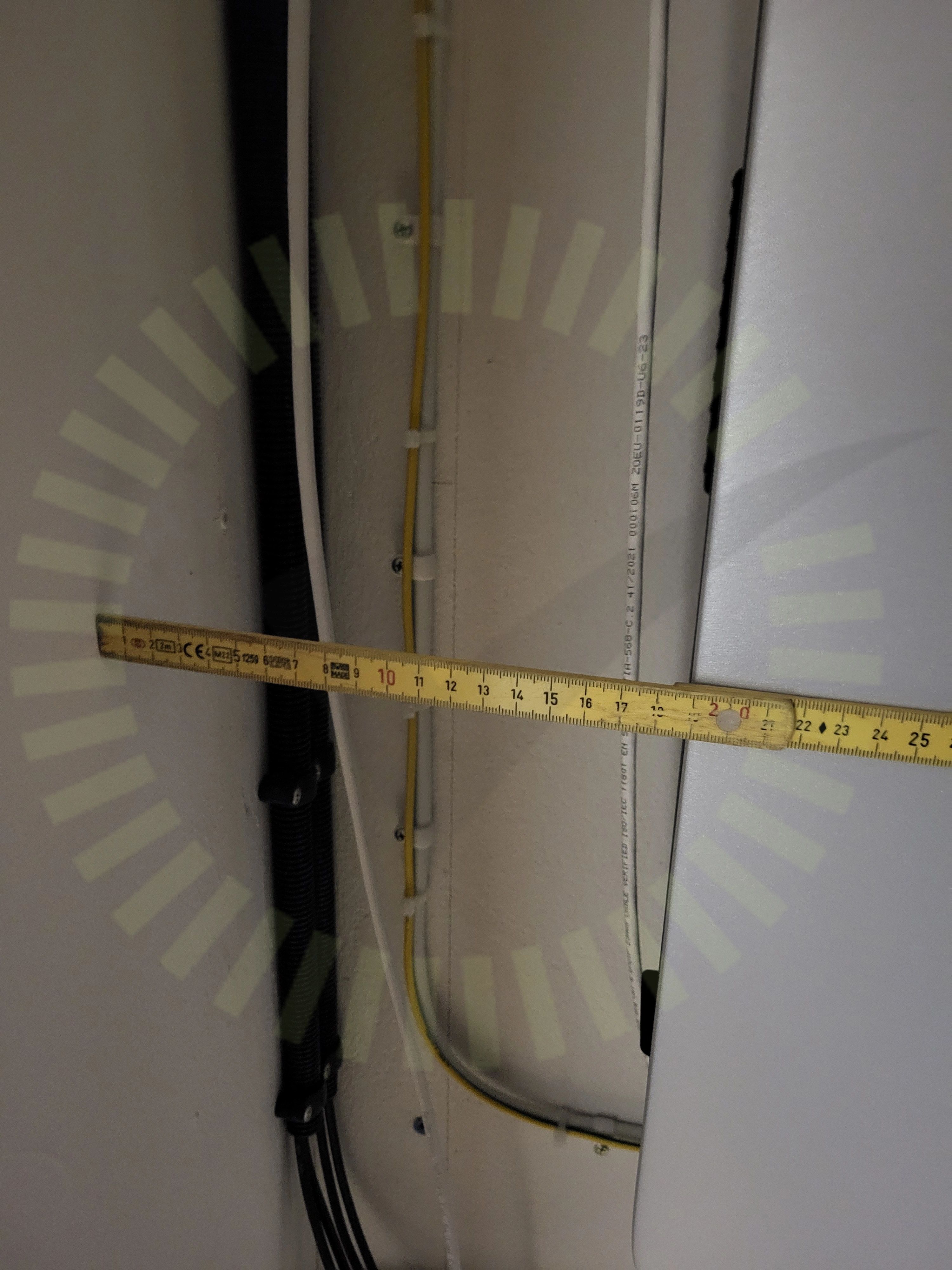

4.1 Avståndskrav

Inte godkänd

Avstånd på sidan till vägg är 200mm.

SH5.0_6.0_8.0_10RT-UEN-Ver12-202007, Sida 25.

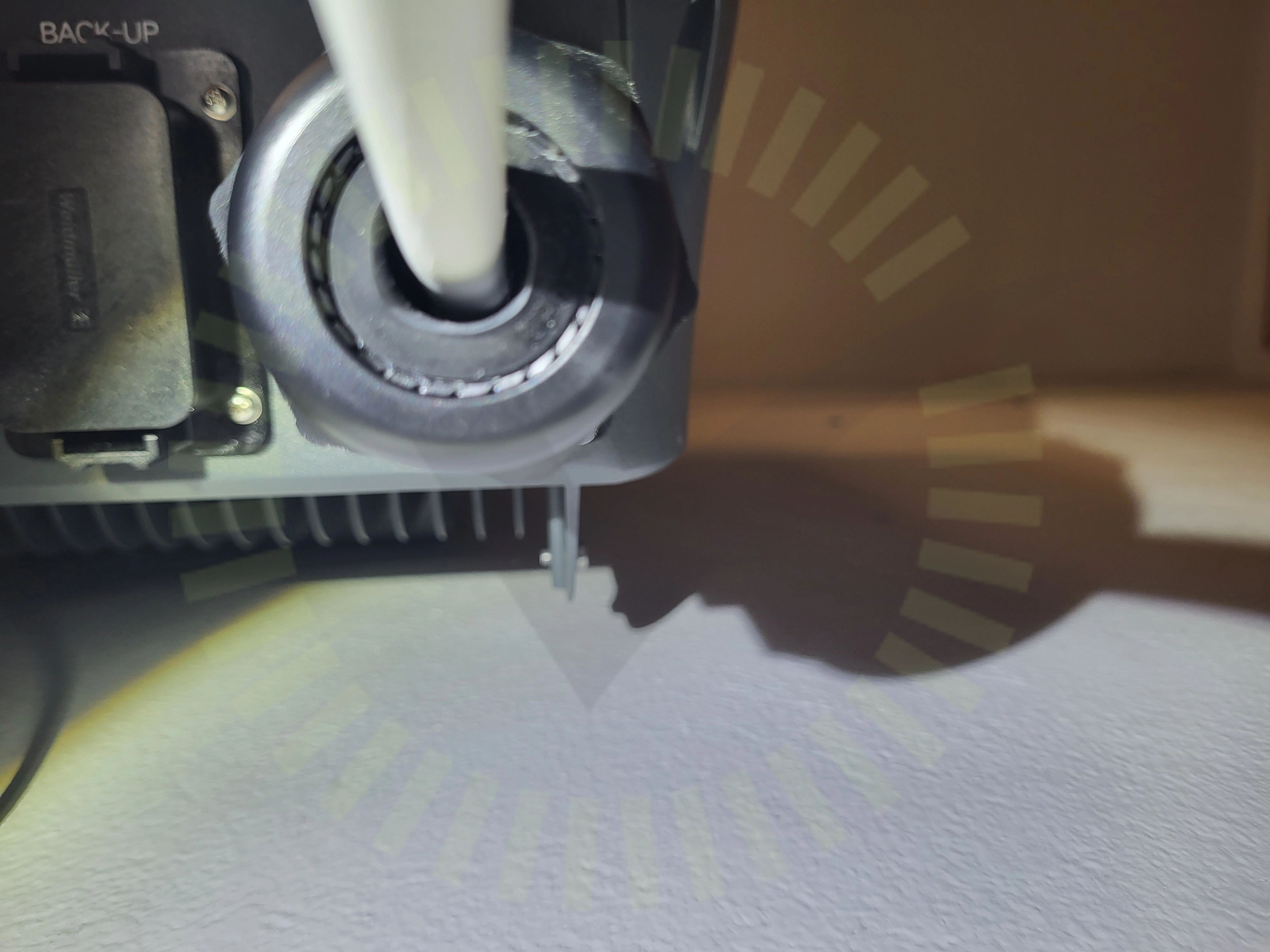

4.2 Förskruvningar och anslutningar

Inte godkänd

Förskruvning sluter ej tätt mot kabel.

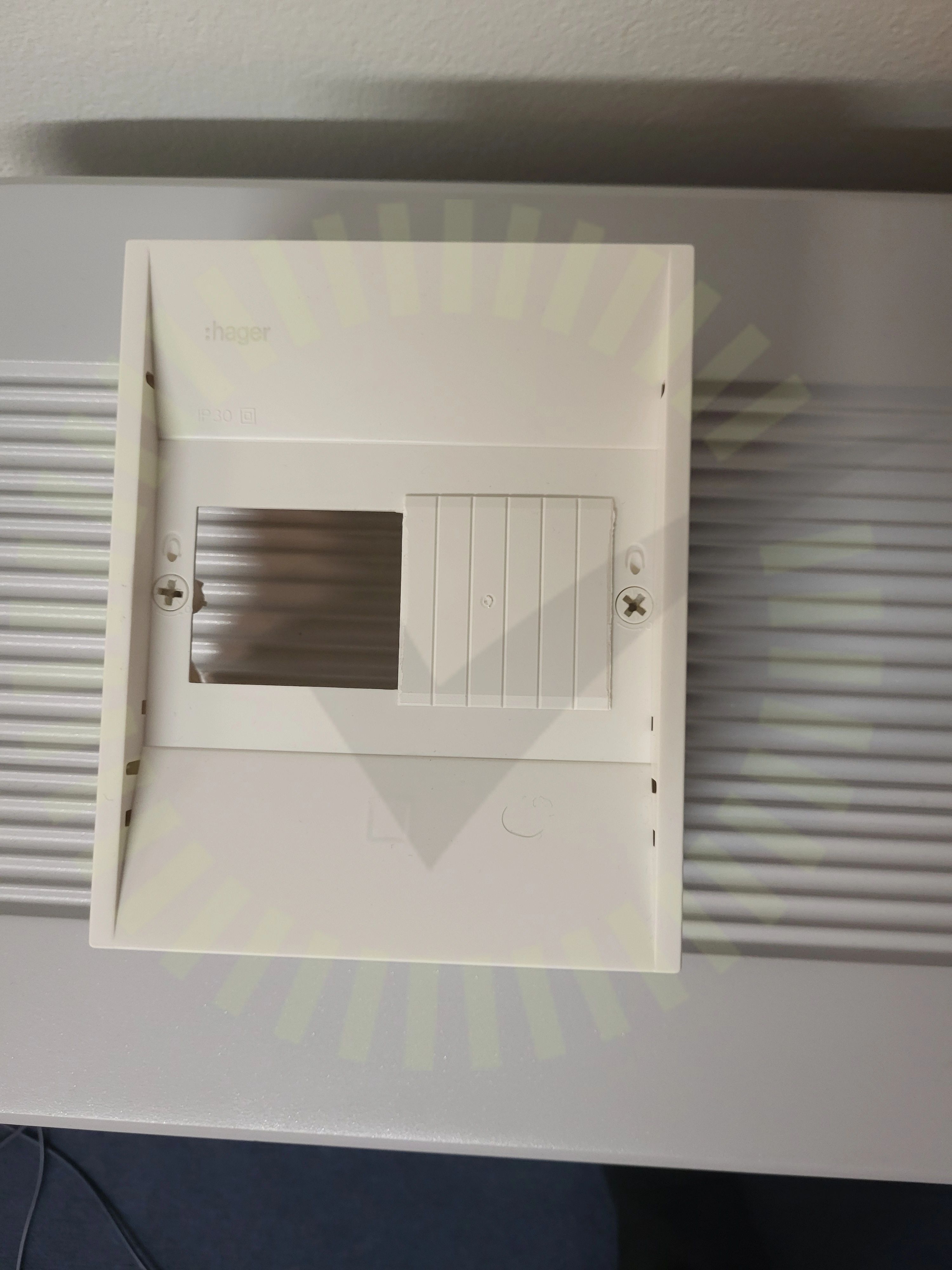

4.3 Märkning

Inte godkänd

Säkringar ät ej uppmärkta.

4.4 Varning för likspänning

Inte godkänd

Märkning likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/29

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
