Besiktningsrapport

8.5

Installation av

Solkraftdirekt Montage Sverige AB

Datum

17 april 2023

Ort

Bålsta, Uppsala län

Klämmornas placering

Stress på kontakter

Panelkablagets böjradie

+ 9

82% godkända

18% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT (425-450)

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Elmaterial: Kapsling

Installerad av Solkraftdirekt Montage Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, Eurener: MEPV 144 HALF-CUT (425-450) (15)Tak 1, Weland Stål: Råspont (25)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Kapsling

Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

5/15

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide

3.2 Skador

Inte godkänd

Skador noterade på panelerna.

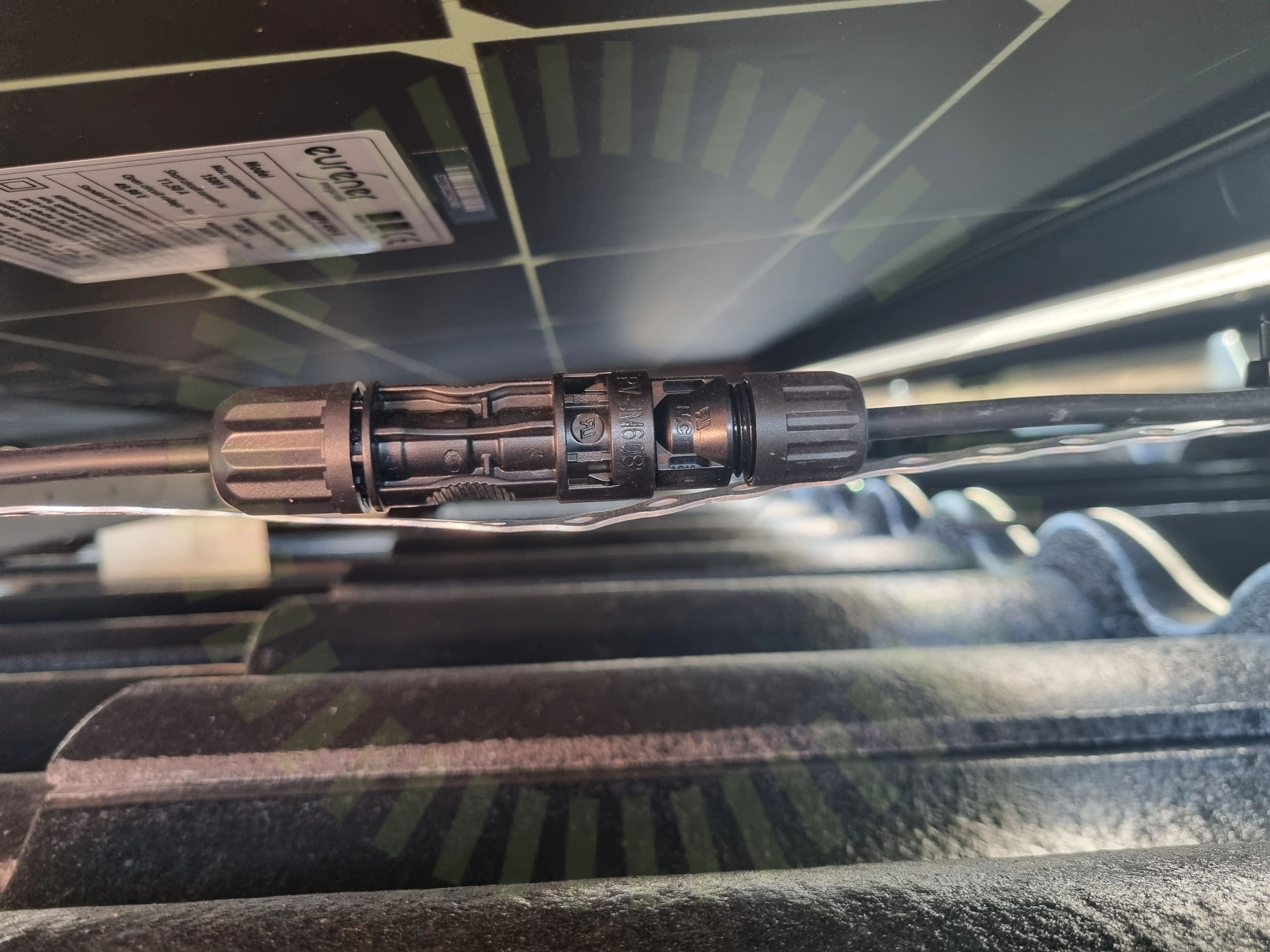

3.3 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

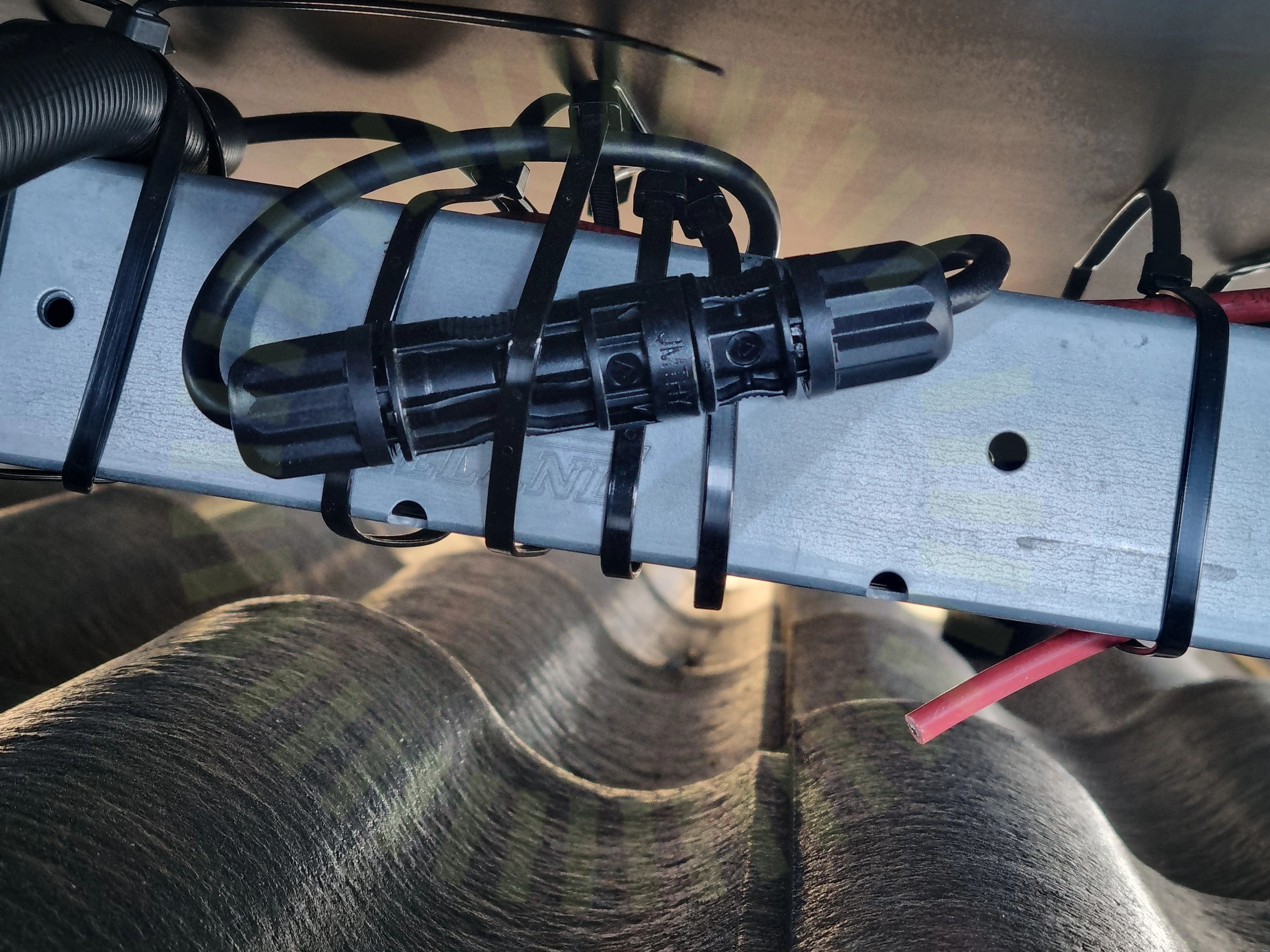

3.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

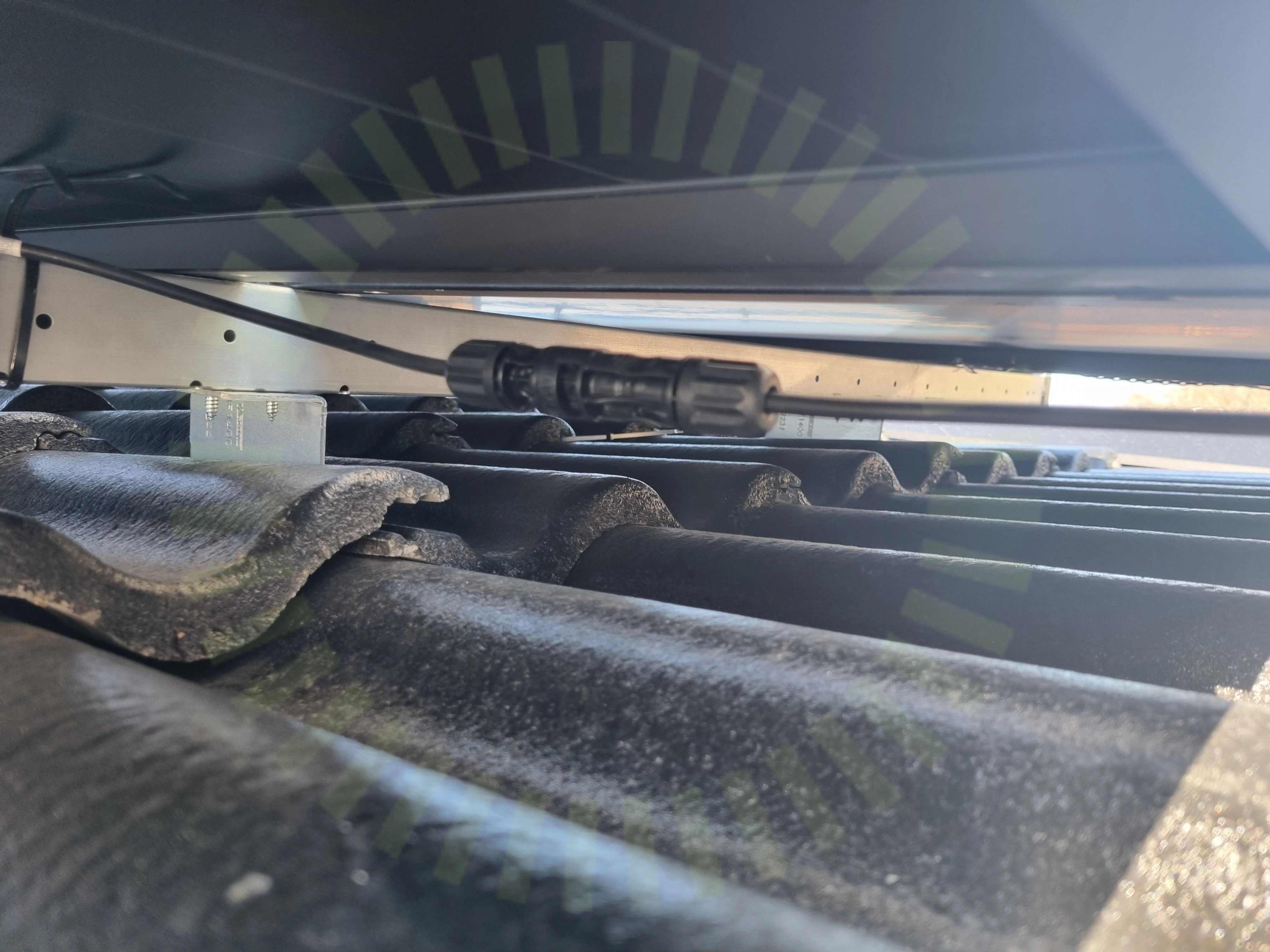

3.5 Stress på kontakter

Inte godkänd

Kontakt hänger fritt

Godkända kontrollpunkter

9/15

Dräneringshål

Föremål mot bakstycke

Punktbelastning

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelramar separerade

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/22

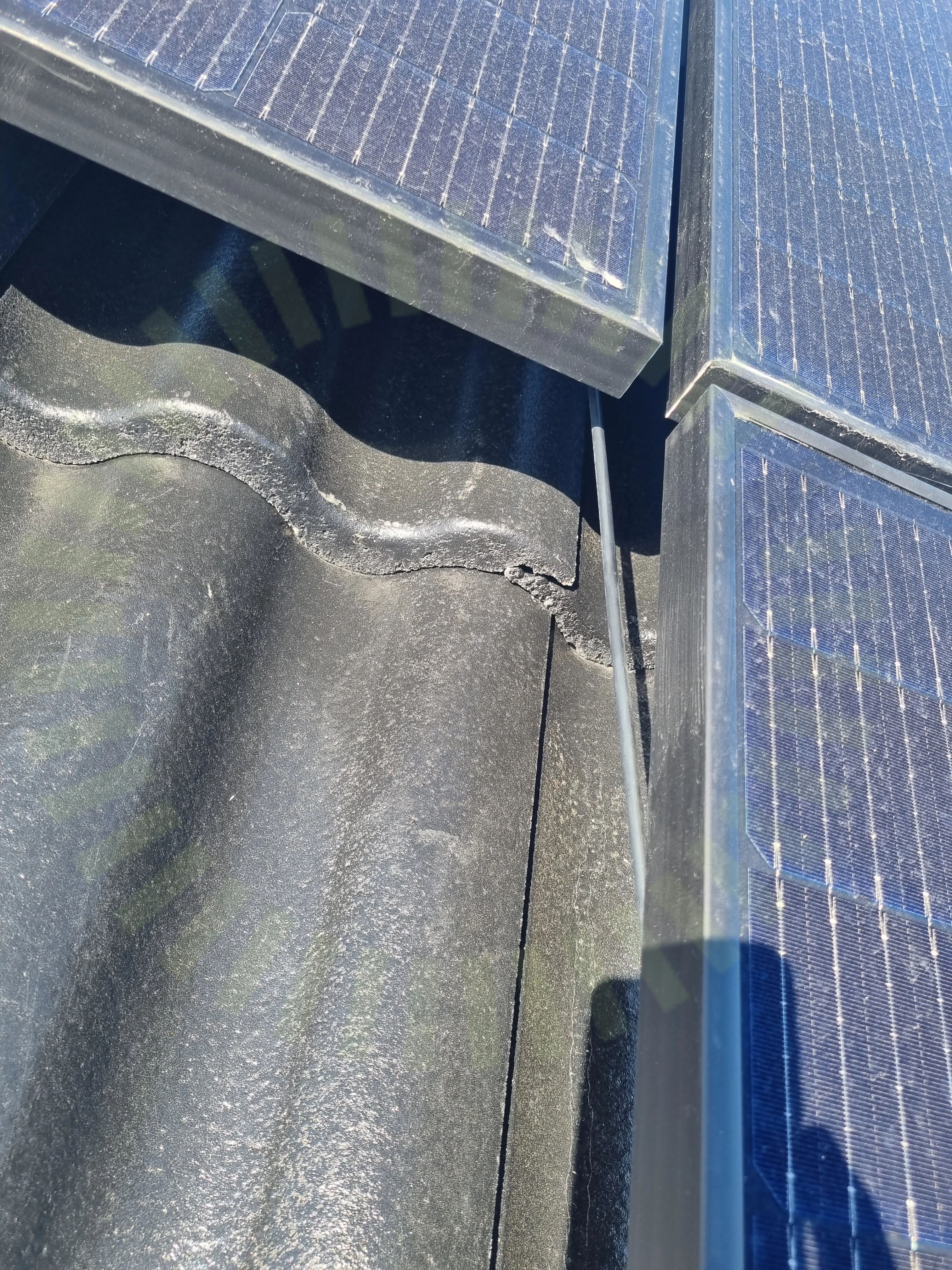

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger oskyddat utanför panelerna.

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

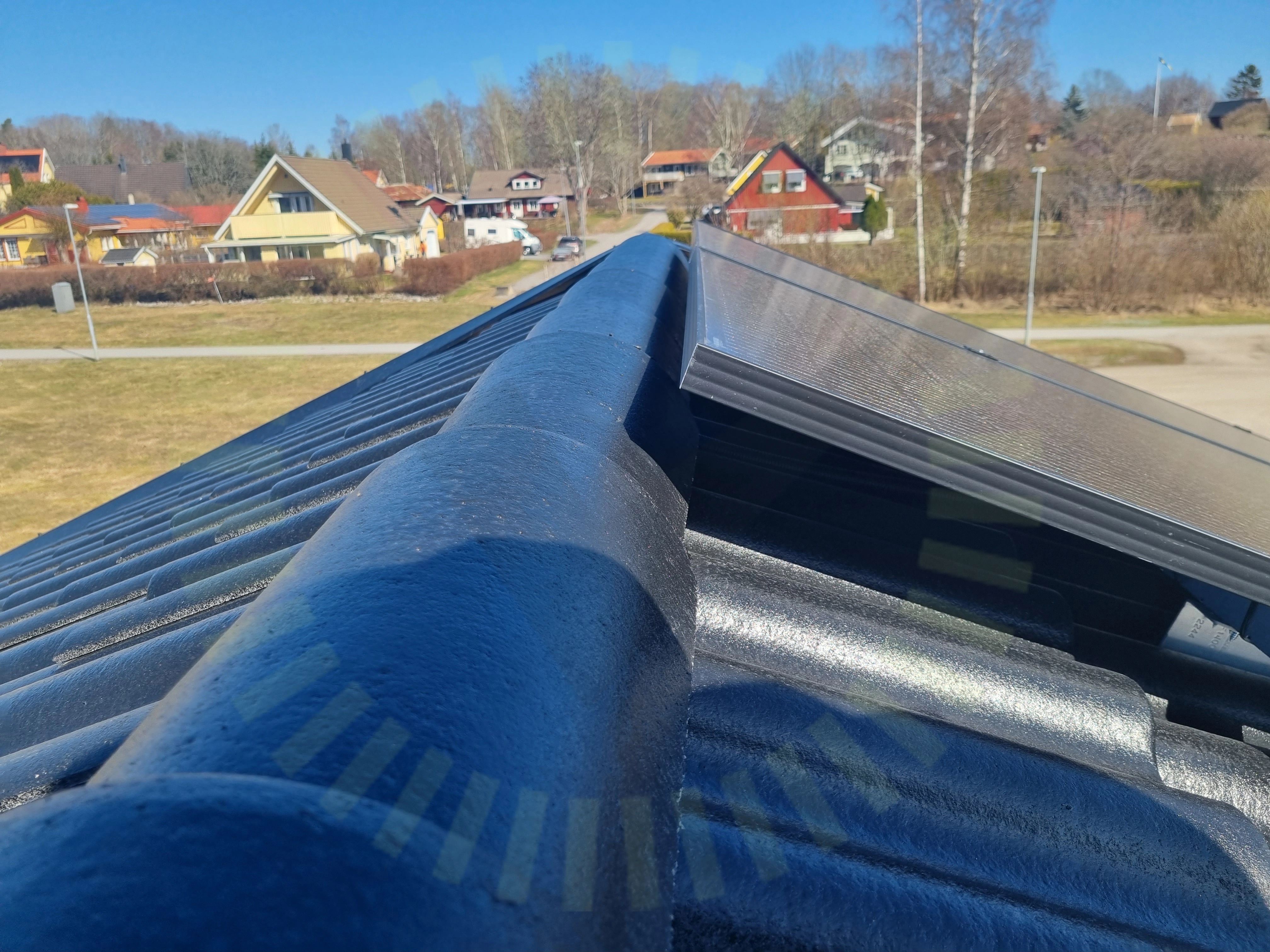

4.3 Placering

Inte godkänd

Paneler sticker ovanför nocken.

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

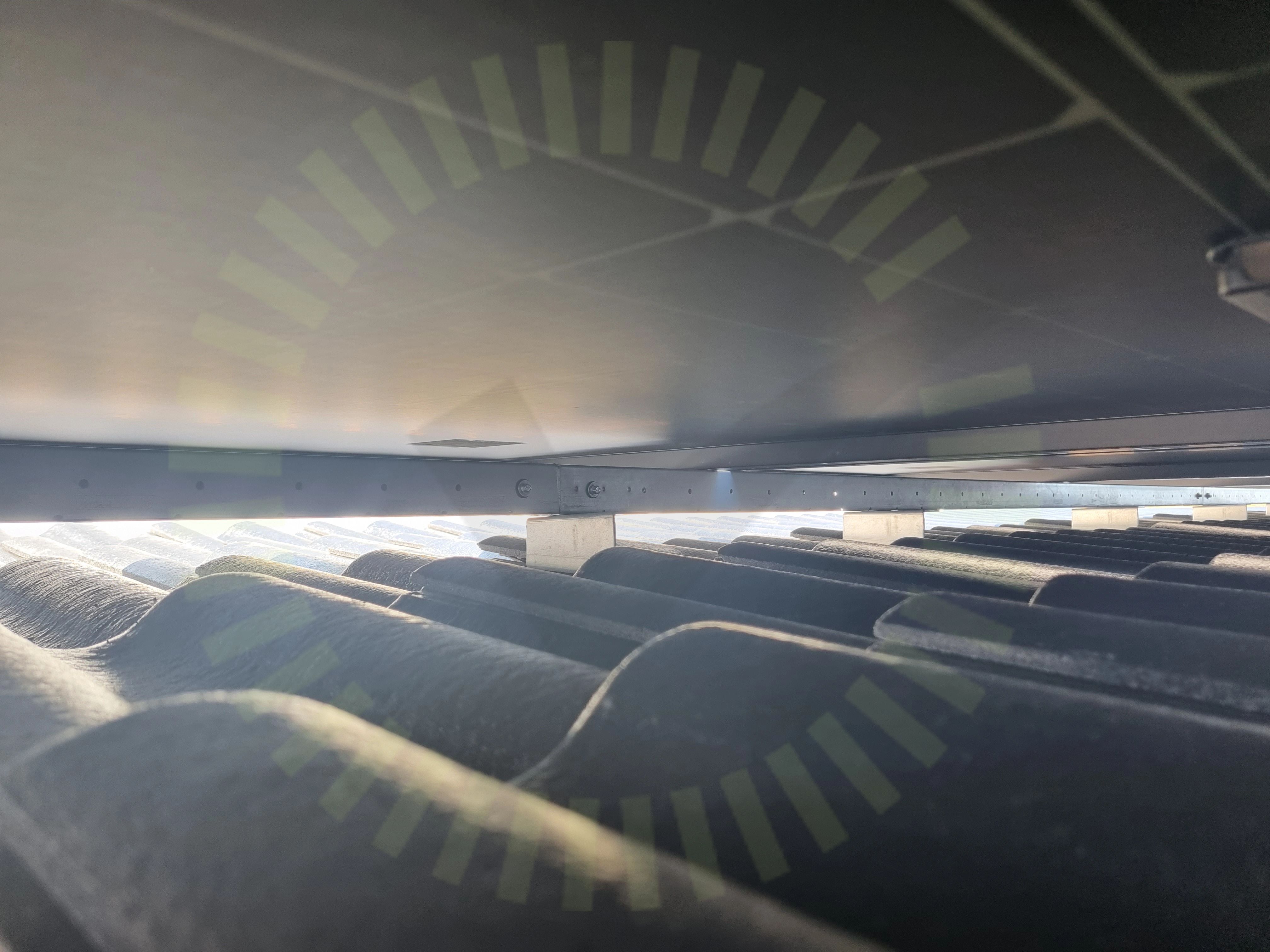

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/22

Främmande material

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Råspontsinfästning

Shims

Skador

Skenornas infästning

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4

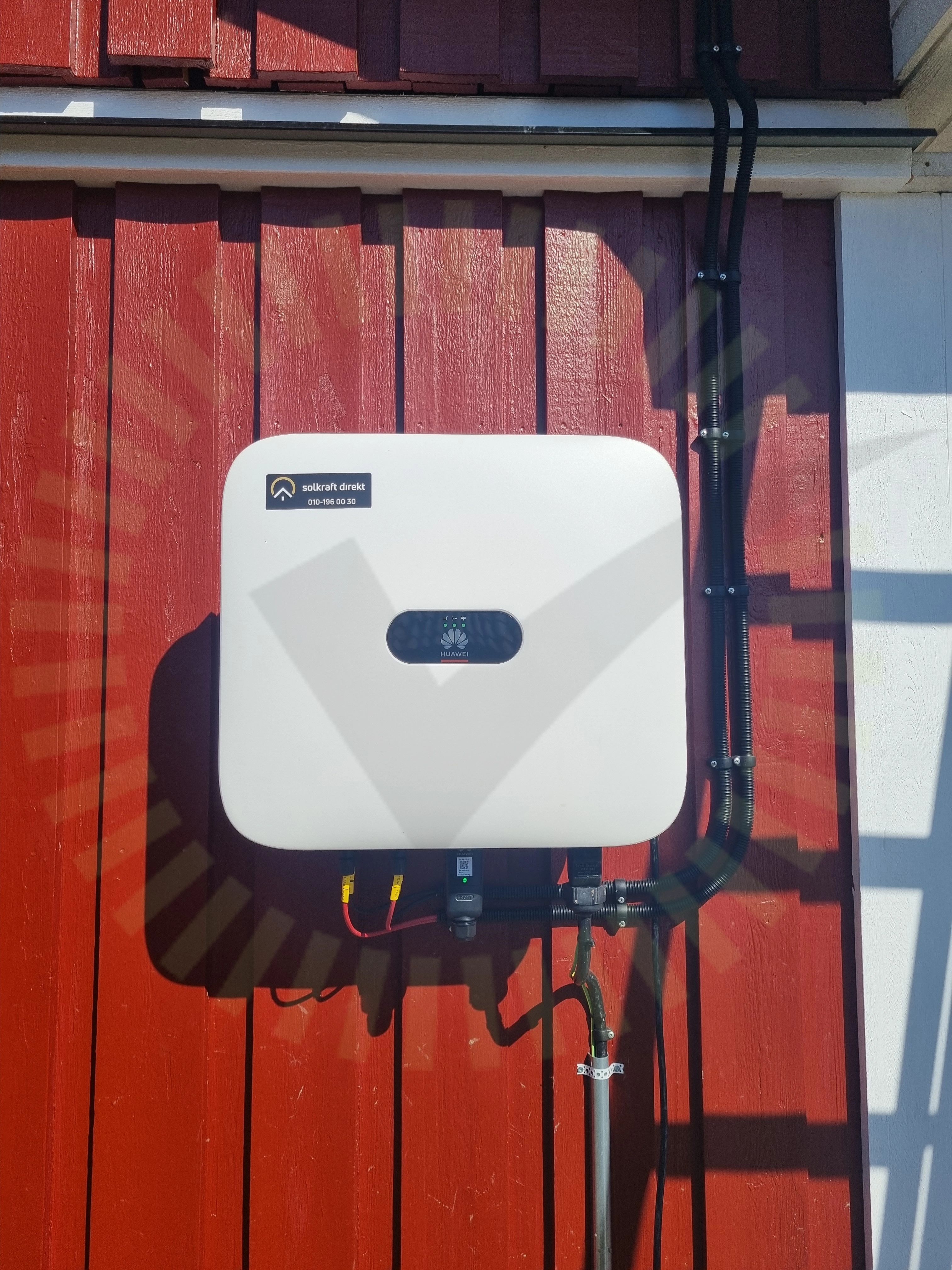

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/33

6.1 AC Anslutning Växelriktare

Inte godkänd

Växelriktaren är inte ansluten korrekt till central. Avsäkring till växelriktaren saknas.

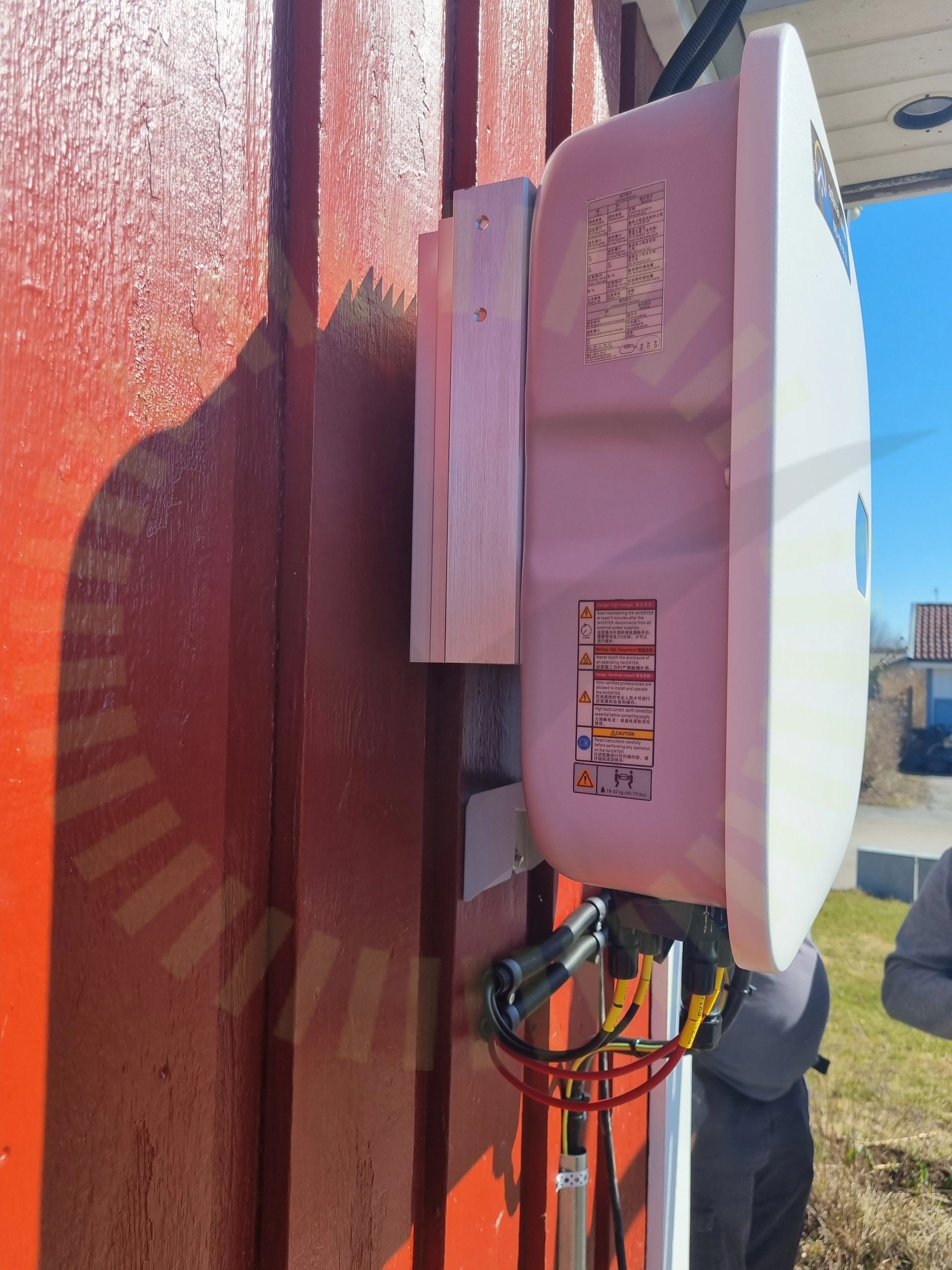

6.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

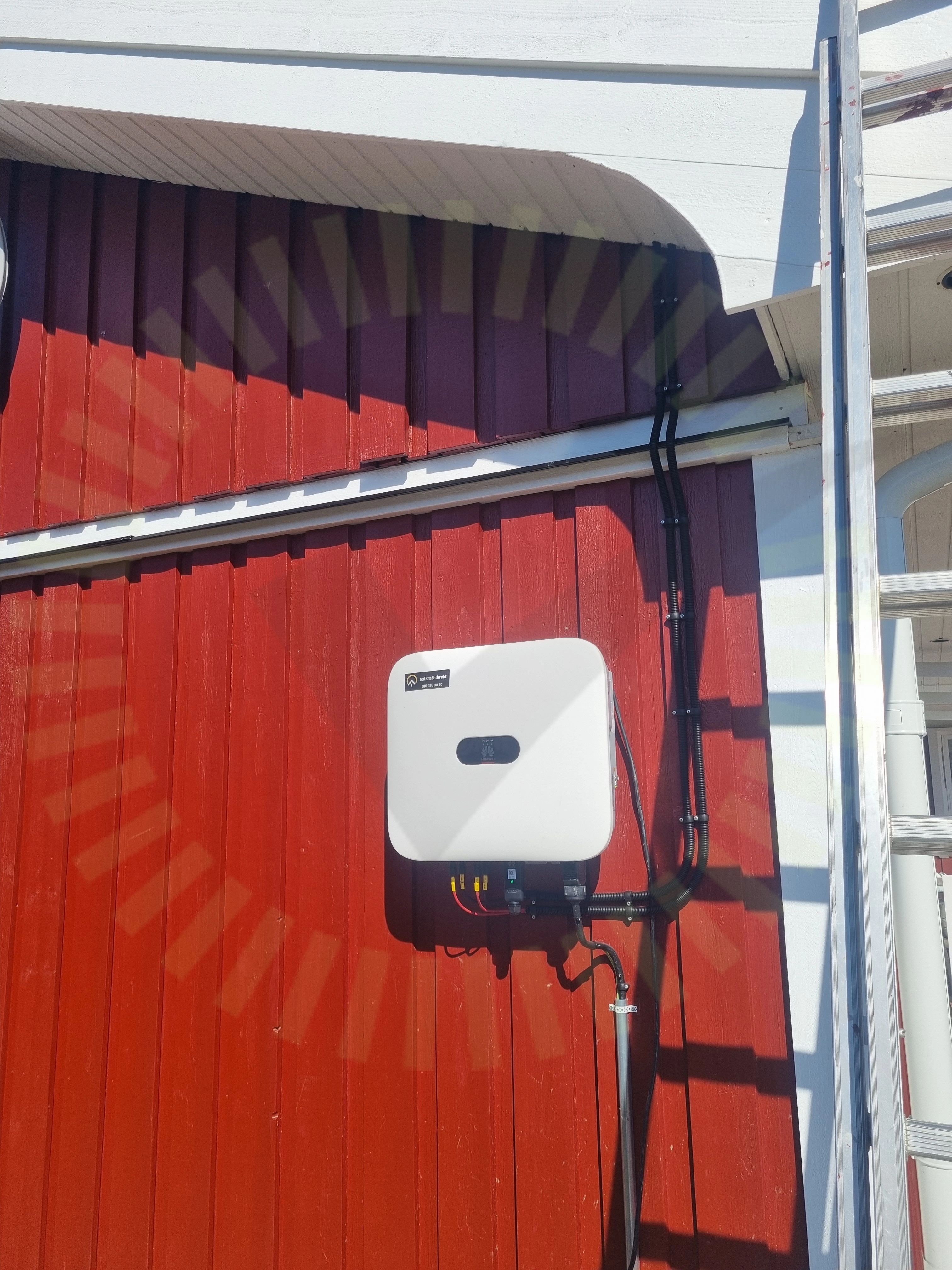

6.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

Godkända kontrollpunkter

30/33

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
