Besiktningsrapport

8.9

Installation genom

GoSol Energi

Datum

29 april 2024

Ort

Genarp, Skåne län

Avstånd närliggande objekt

Underliggande takpanna

Skador

+ 4

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemWeland Stål: Råspont

VäxelriktareGoodWe: GW15-30kW ET Series

BatteriGoodWe: Lynx Home F Plus+ Series

TillbehörGoodWe: GM series

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Kundkommentar

Kund berättar att ena batteripaketet fortfarande inte är inkopplat och leverantör har lovat att åtgärda men ej återkopplar kring detta.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

1/12

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Batteripaketen står även för nära varandra.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 14

Godkända kontrollpunkter

11/12

Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

Säkerhetsbrytare AC

Godkända kontrollpunkter

14/14

Anslutningar i brytareAnslutningar i brytareEgenskaperEgenskaperIdentifieringIdentifieringInfästningInfästningKabelinföringarKabelinföringarPlacering SäkerhetsbrytarePlacering SäkerhetsbrytareSkada vid brytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/18

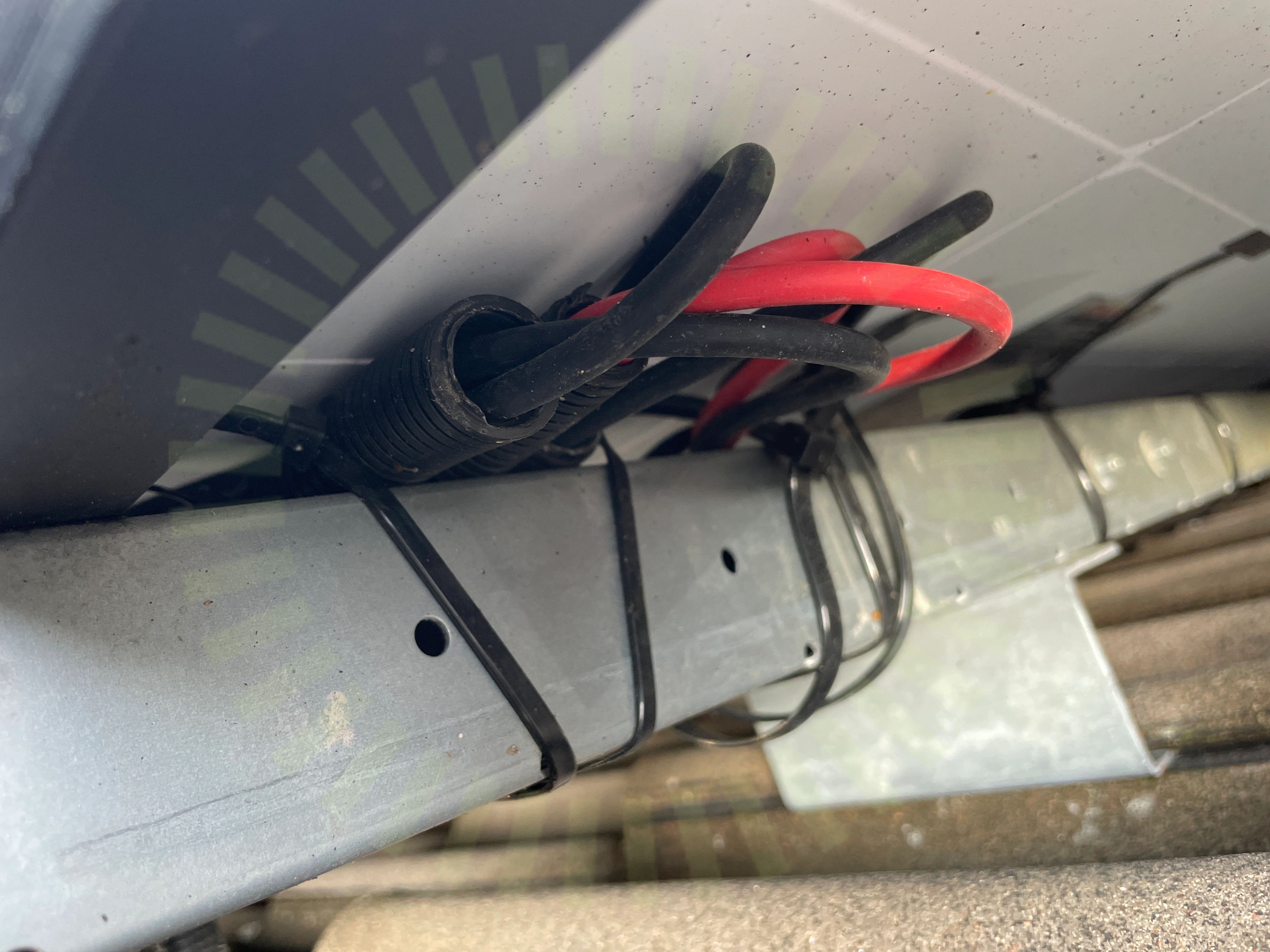

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7

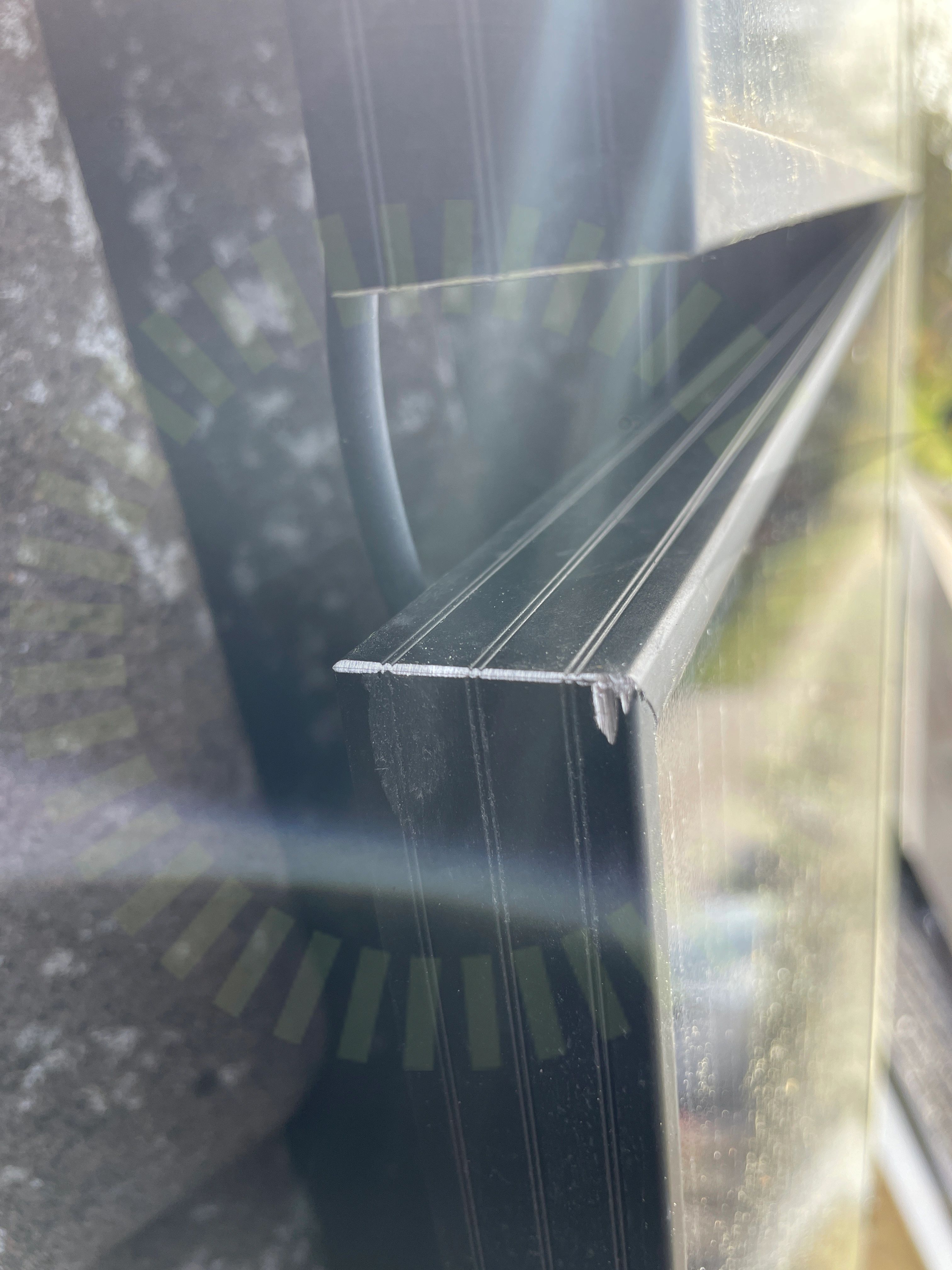

5.2 Skador på panel

Inte godkänd

Panelramar har tagit skada. Tydliga inbuktningar i ramen på panelerna upptäckta.

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/23

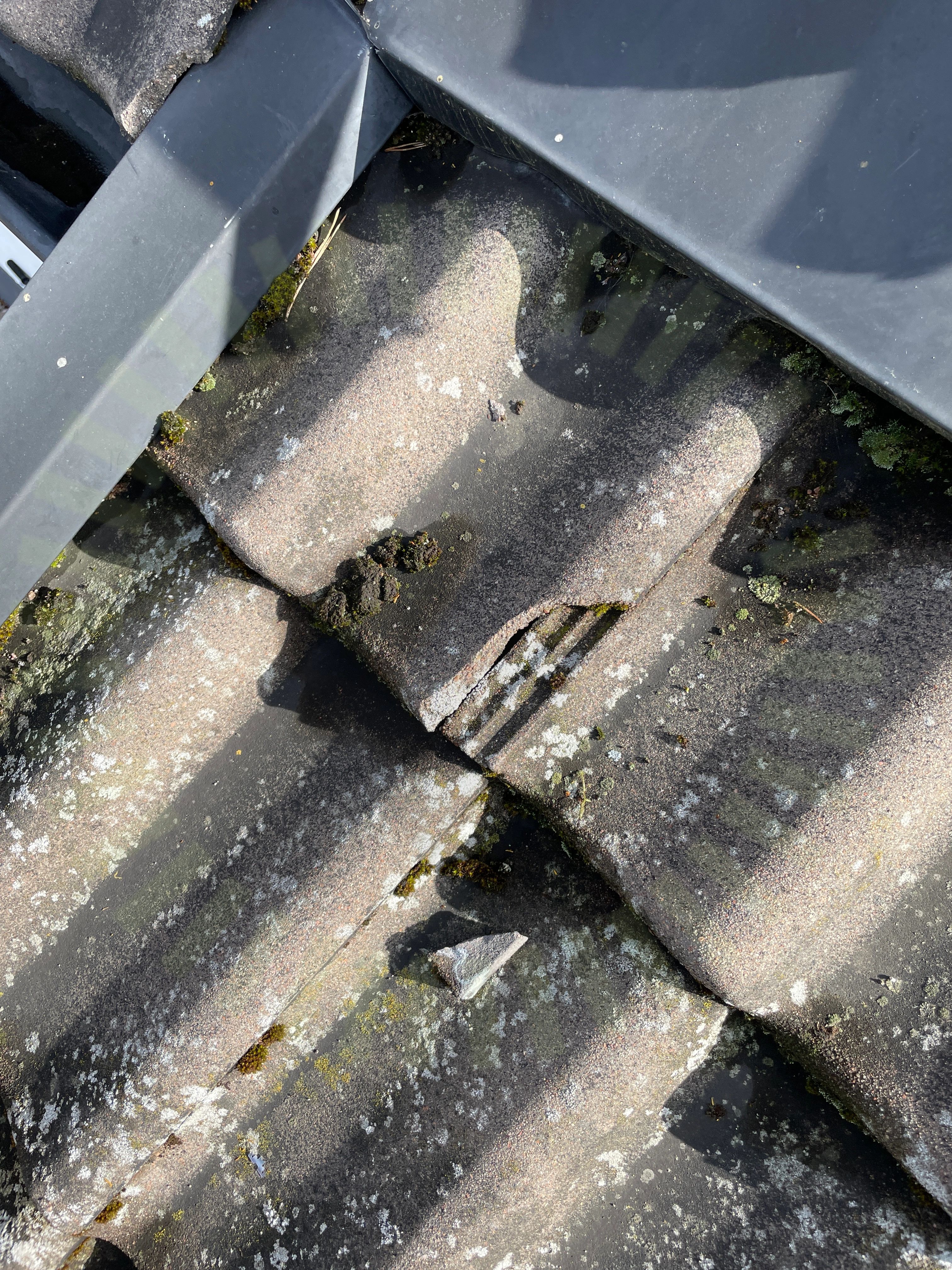

6.1 Skador

Inte godkänd

Skador noterade på takfält runt montagesystemet.

6.2 Takpannor

Inte godkänd

Takpannor glipar otillfredsställande mycket.

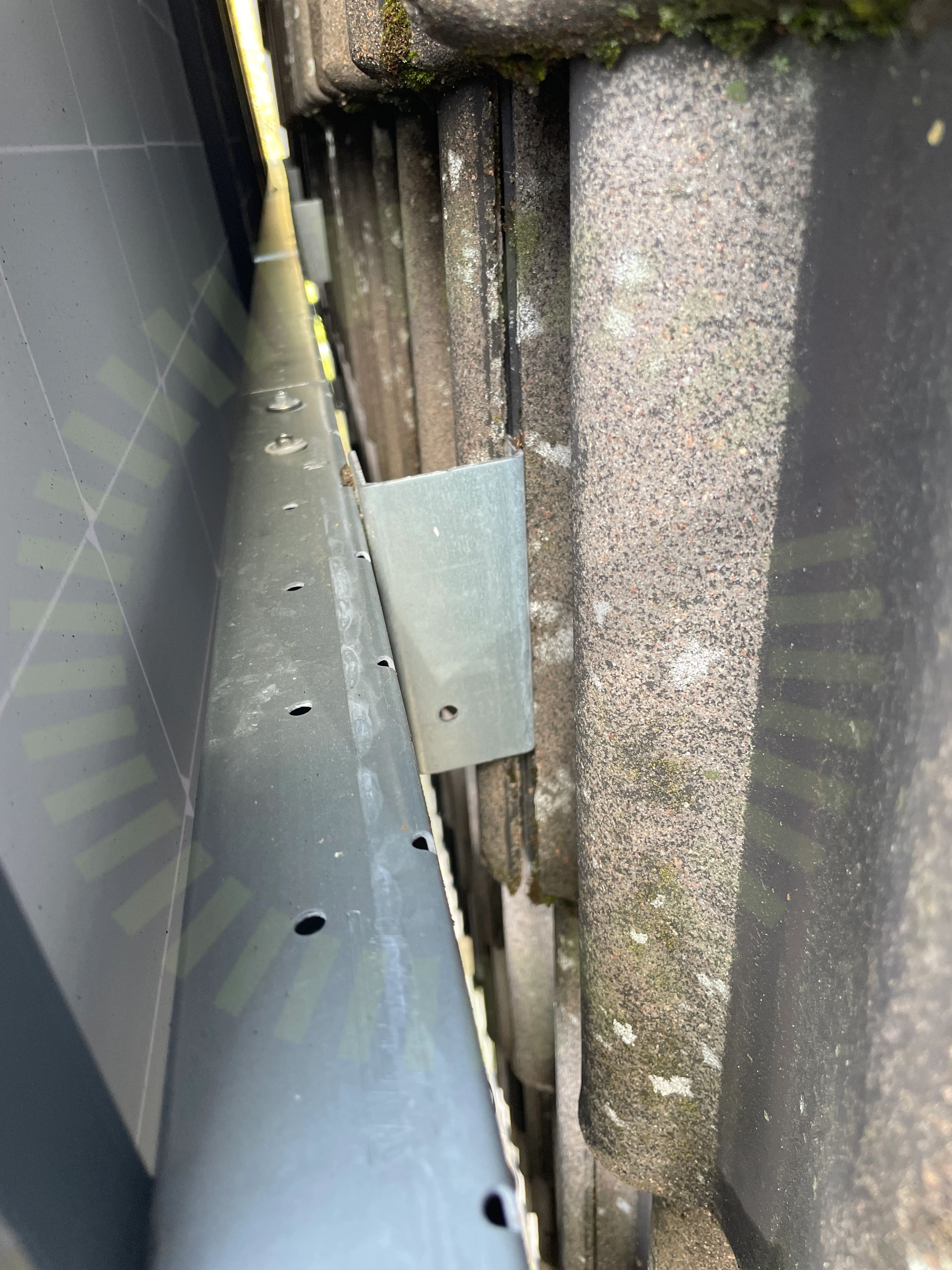

6.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna generellt.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

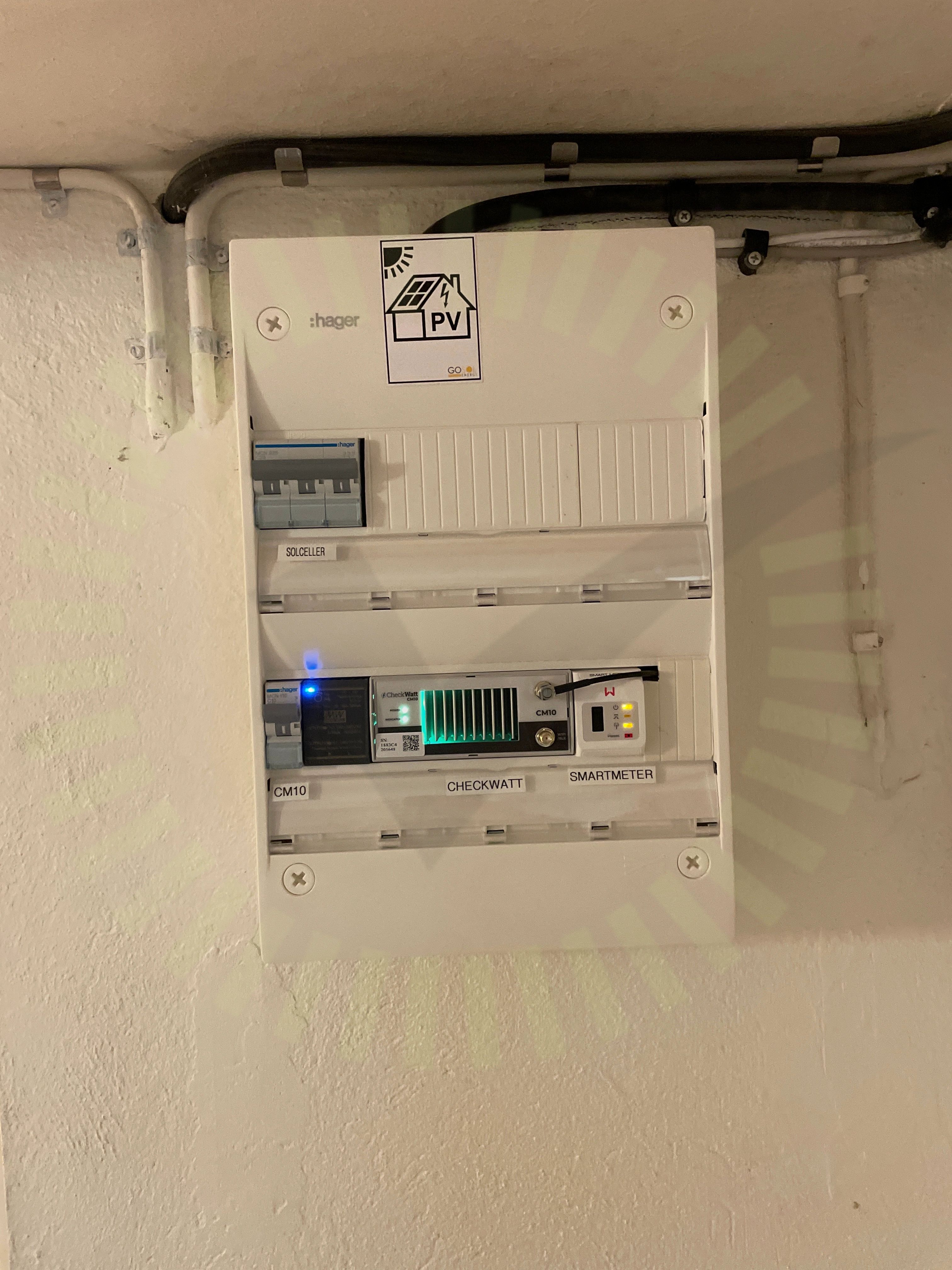

8.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

2/38

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära flera objekt som hindrar luftflödet.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 21

9.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/38

JordfelsbrytareSträngdesign
