Besiktningsrapport

9.7

Installation genom

Söderens

Datum

25 februari 2025

Ort

Haverdal, Hallands län

Bärläktens dimension

Informering av solceller

Identifiering

Takgenomföring

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/24

4.1 Bärläktens dimension

Inte godkänd

Bärläktens har inte rätt dimensioner för valt montagesystem.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2

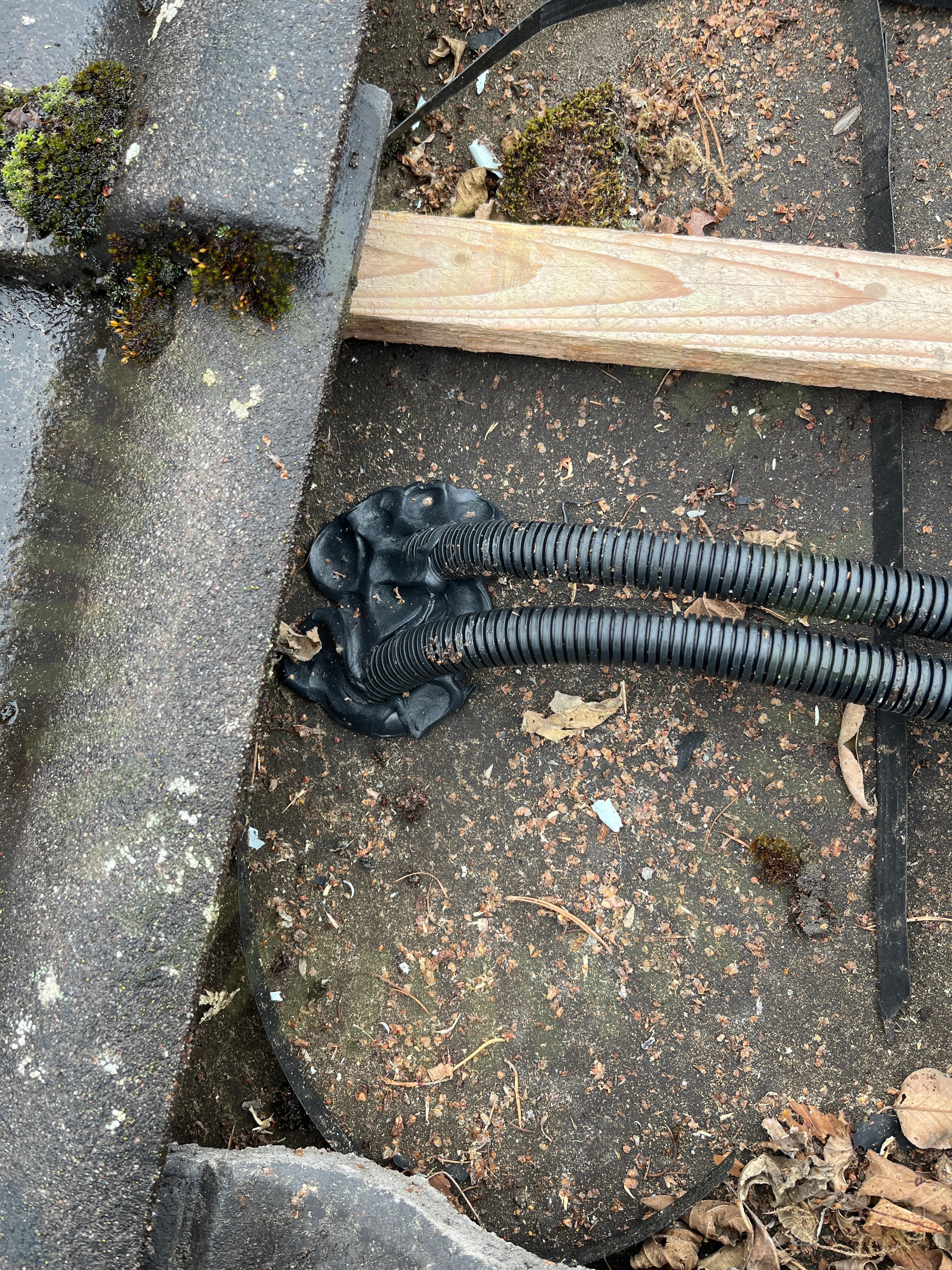

4.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

22/24

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/37

7.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Detta gäller smartmätarens säkringar.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

36/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
