Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Söderens

Datum

22 mars 2024

Ort

Gråbo, Västra Götalands län
Skydd mot beröring
Jordning av chassi
Säkringsdimension
94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareSunGrow: SG15-20RT
TillbehörUndercentral
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Layouten är förändrad.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

1/22
Underliggande takpanna

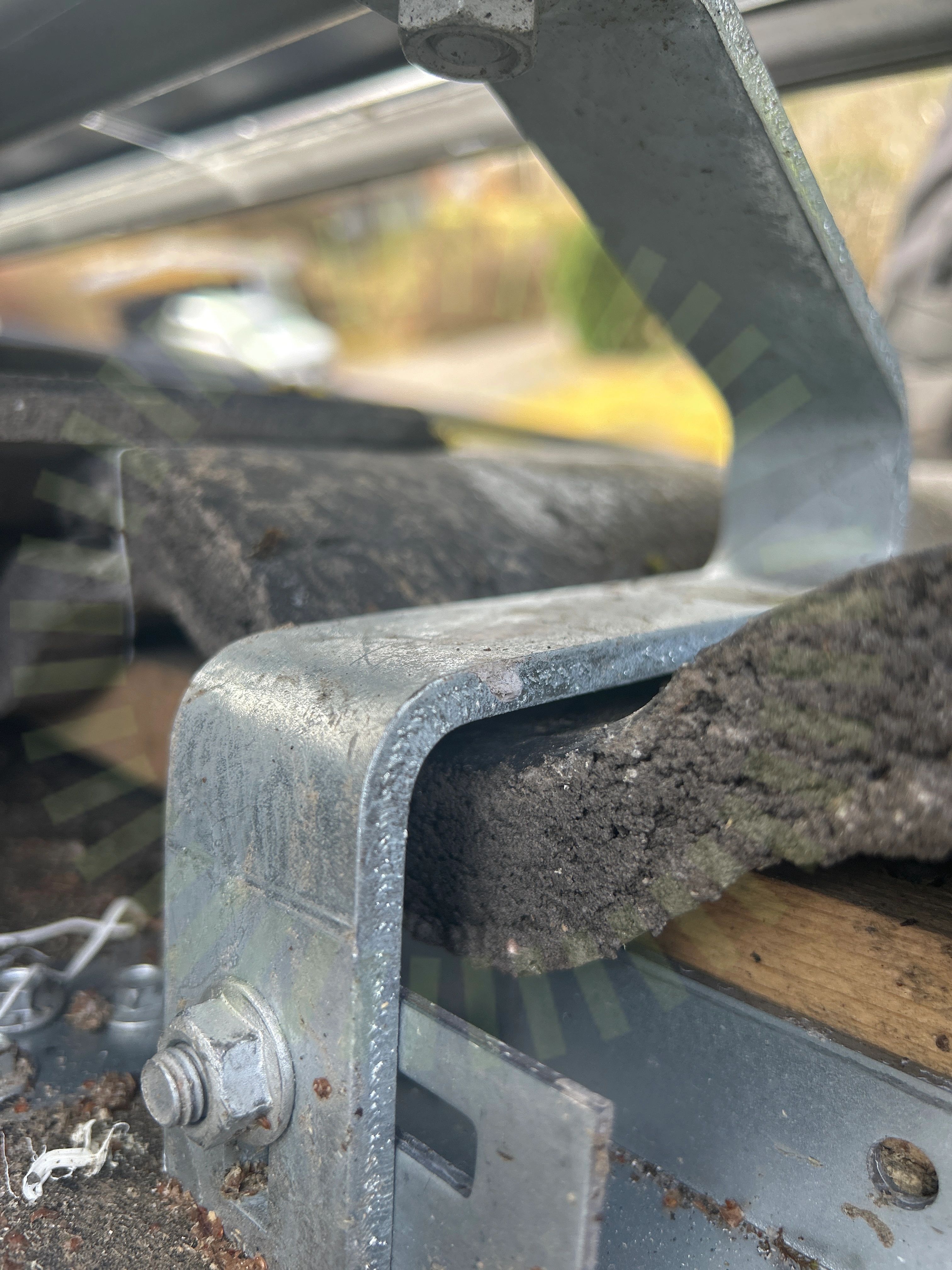

2.1 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. Takkroken ska vila mot den underliggande takpannan.

TJB: Solentra Monteringsanvisningar Takkrok 231010

Godkända kontrollpunkter

21/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Undercentral

Anmärkningar

1/6
Skydd mot beröring

4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35
Identifiering

6.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Jordning av chassi

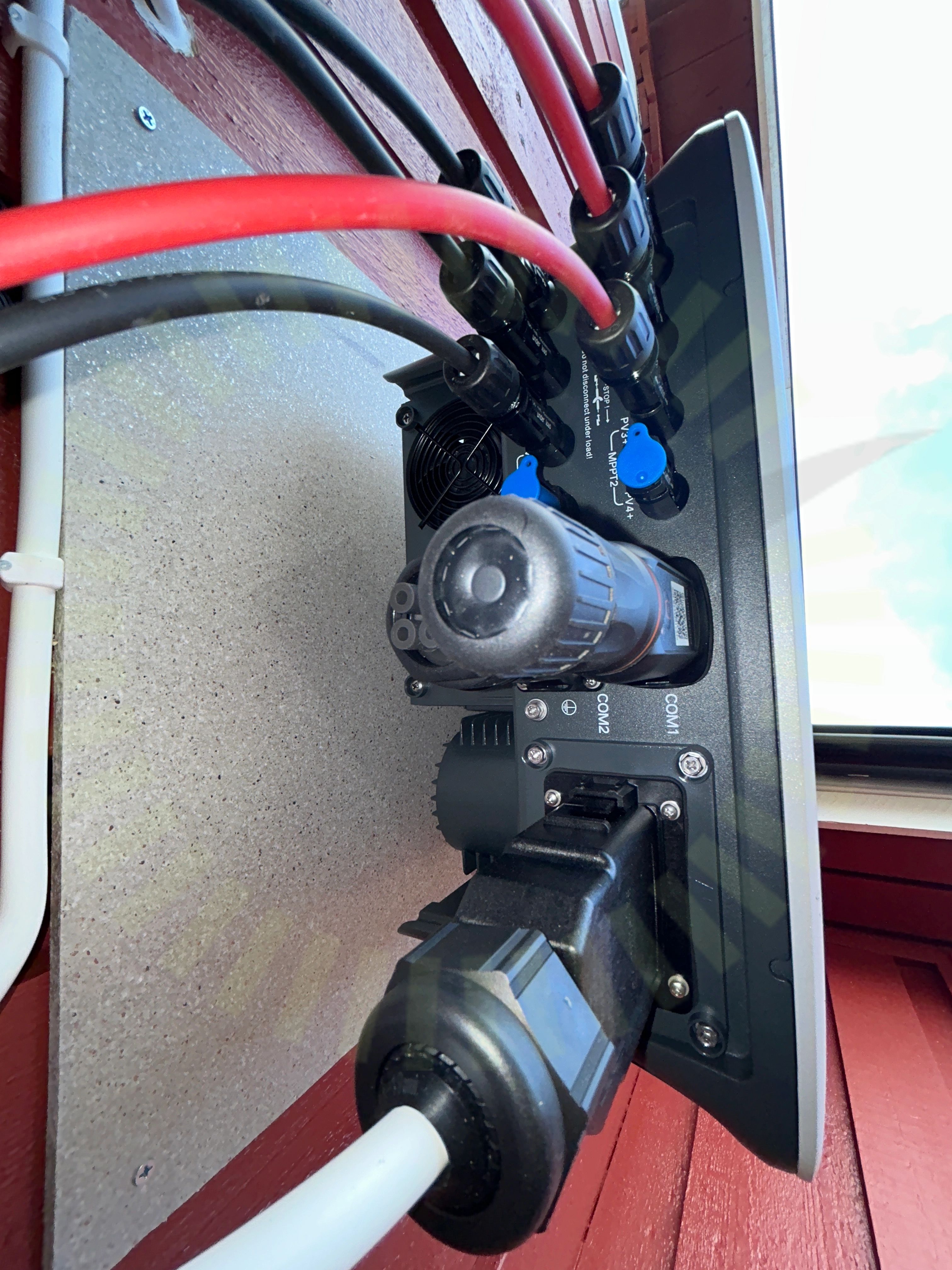

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Säkringsdimension

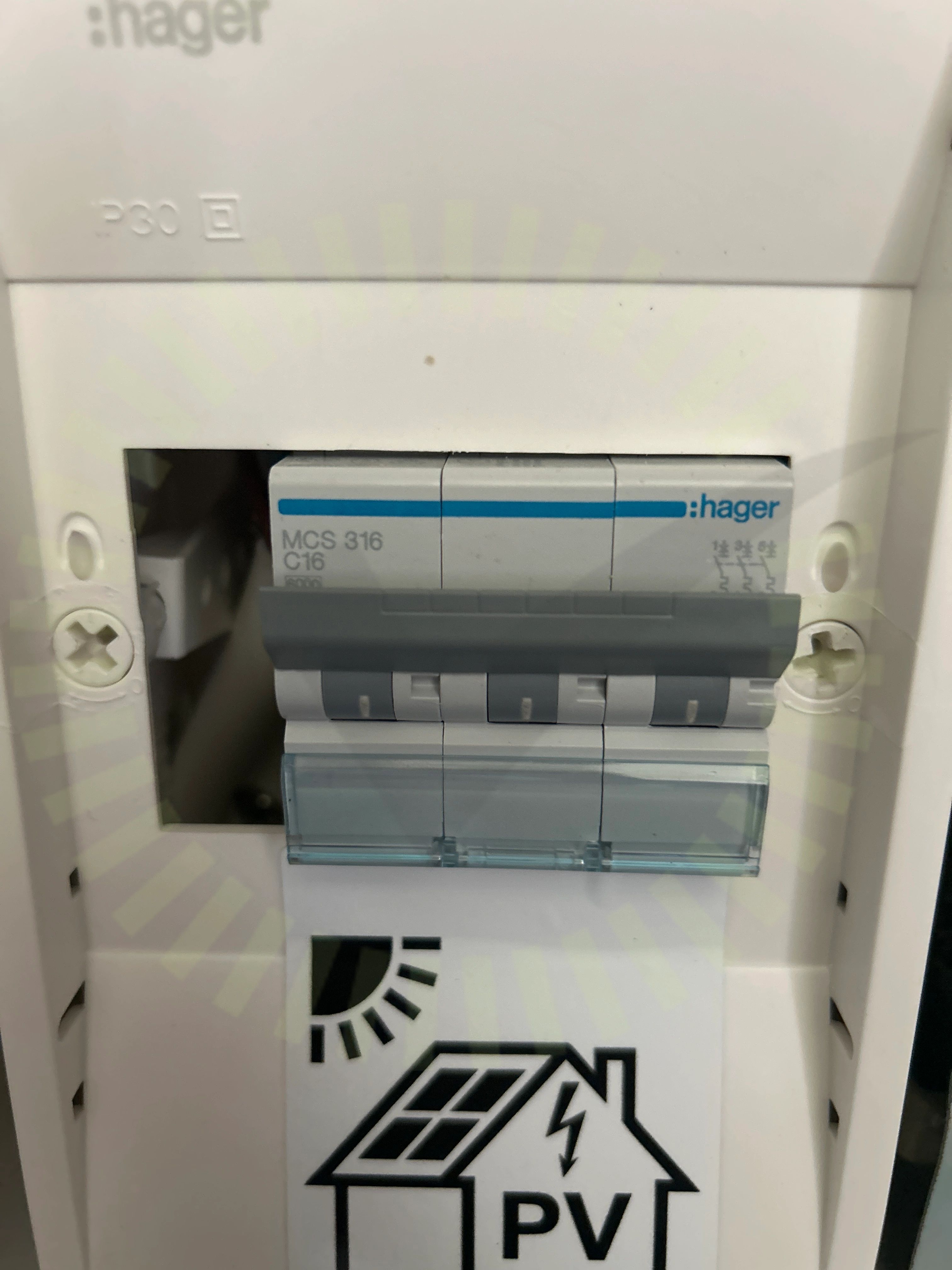

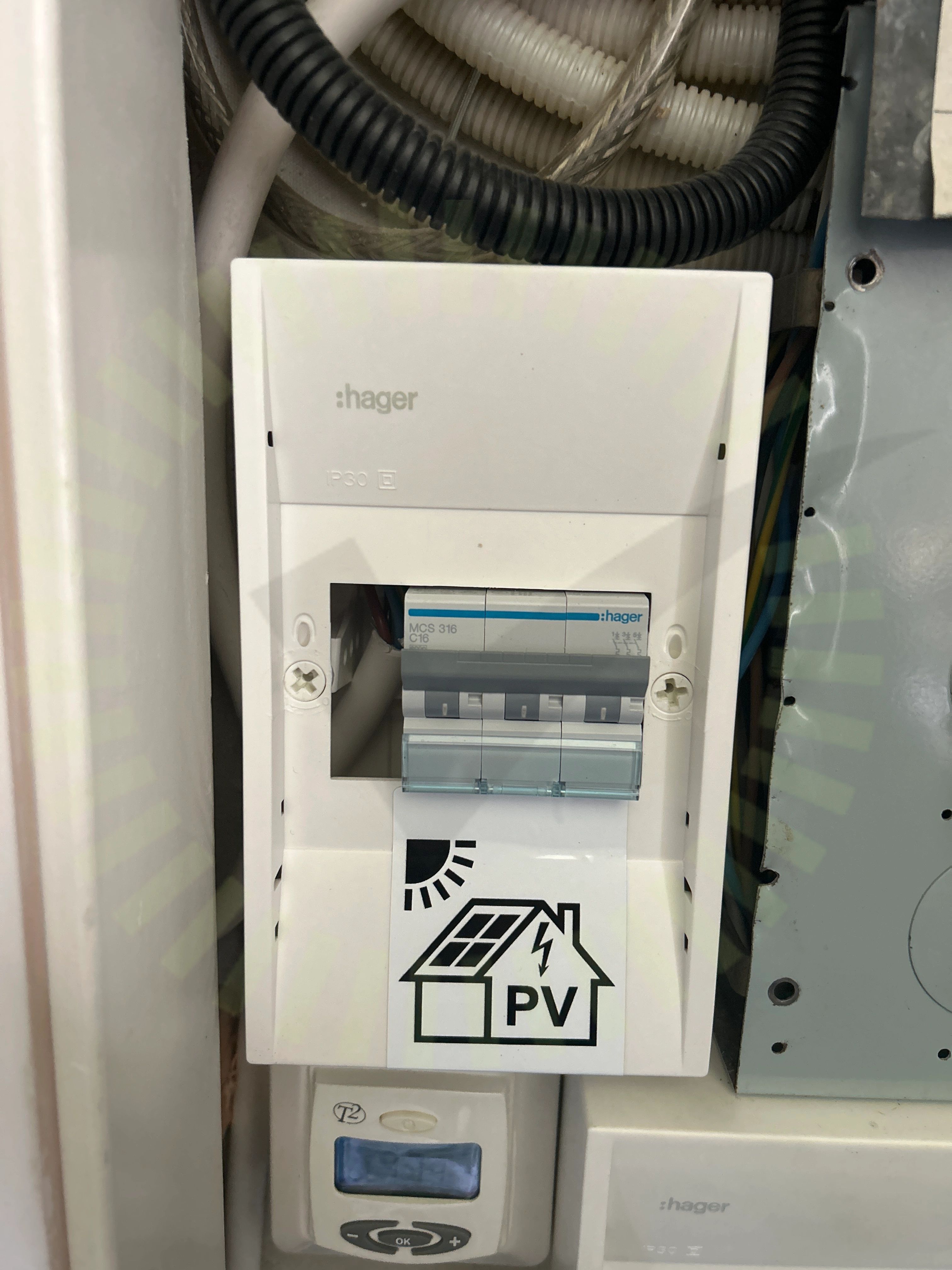

6.3 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

32/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
