Besiktningsrapport

8.7

Installation genom

Söderens

Datum

8 maj 2025

Ort

Mölndal, Västra Götalands län

Fastsäkring av produkt

Råspontsinfästning

Kabelinföringar

+ 2

91% godkända

9% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

TJB: Solentra Powerhook för bärläkt

Batteri

SigeEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, TJB: Solentra Powerhook för bärläkt (23)Tak 1, Trina: TSM-NEG9RC.27 (14)Undercentral (6)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/5

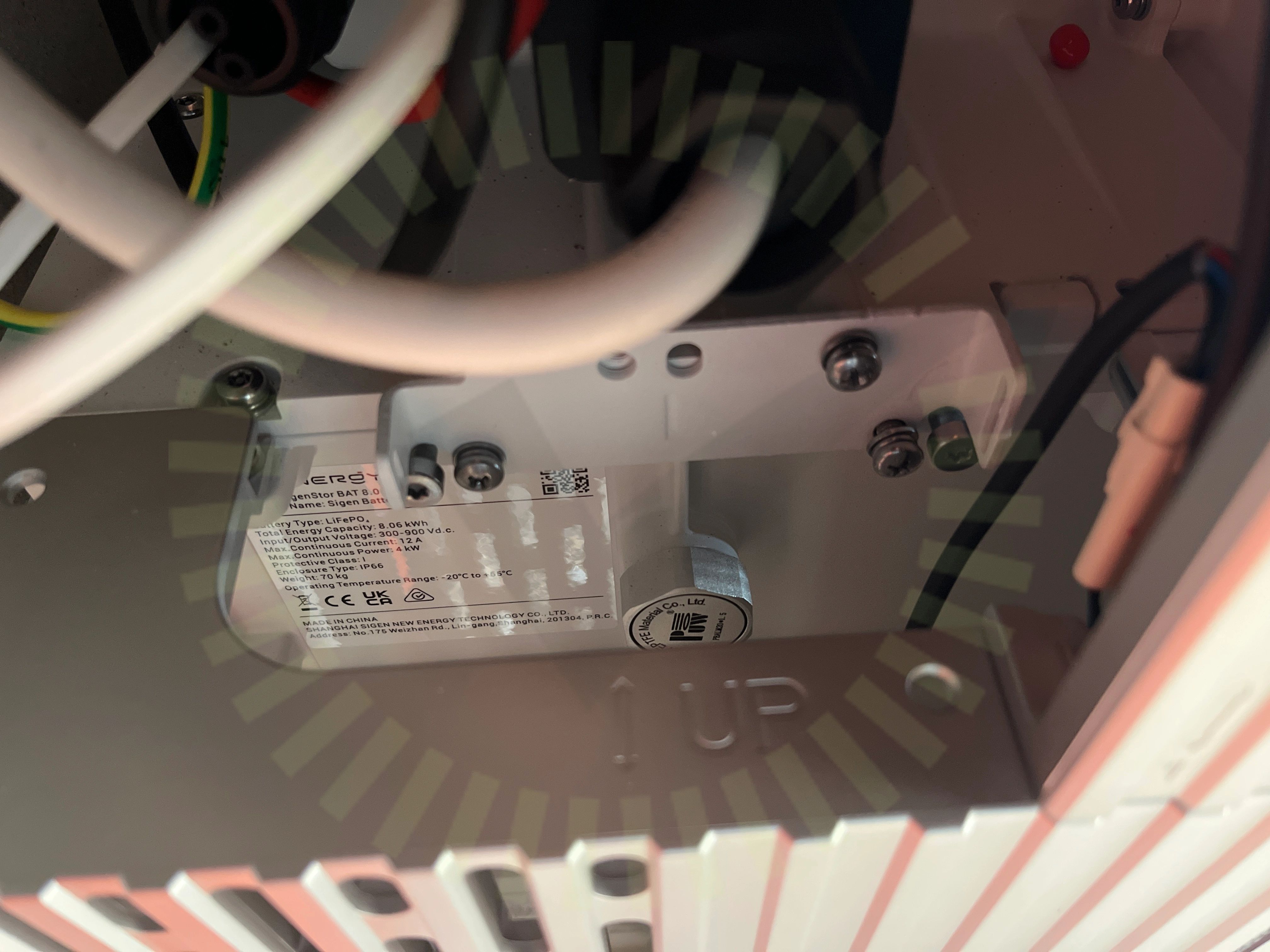

2.1 Sammansättning av komponenter

Inte godkänd

Skruv saknas och vissa skruvar är inte åtdragna.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 18-19

Godkända kontrollpunkter

4/5

Kåpor

Placering bärighet

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7

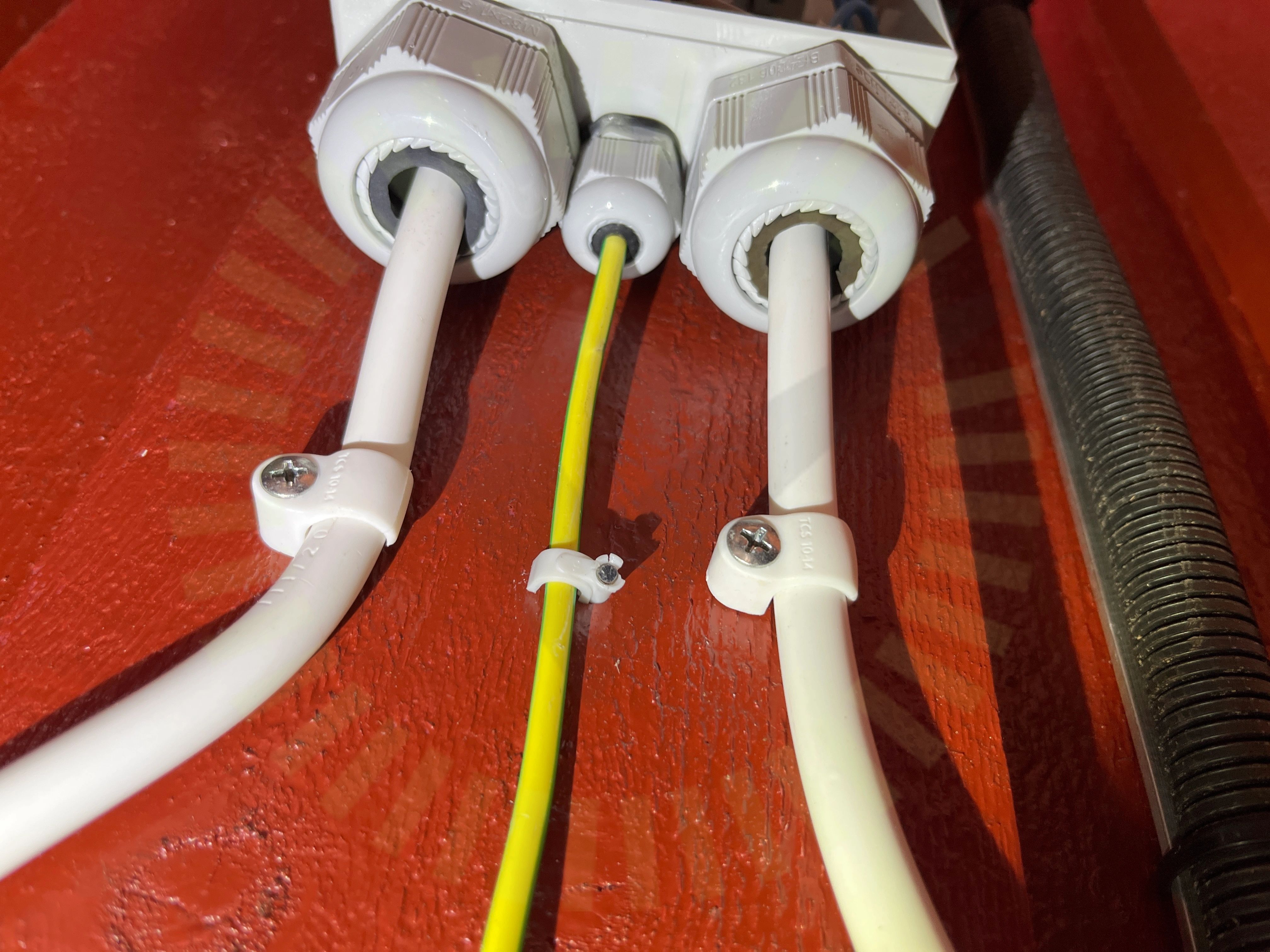

4.1 Kabelinföringar

Inte godkänd

Kabelinföring sluter inte runt kabeln och håller inte tätt.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, TJB: Solentra Powerhook för bärläkt

Anmärkningar

3/23

5.1 Råspontsinfästning

Inte godkänd

Bärläkten understiger 25x38 och då skall det sitta 2 skruv på varje fäste.

TJB: Solentra Monteringsanvisningar Powerhook 20250124

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klickfäste

Klämmans placering i skena

Läktens dimension

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/37

9.1 Förskruvning

Inte godkänd

Låsskruven till förskruvningen är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

9.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Vägginfästning saknas.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

33/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/37

DC Max Spänning

DC Min Spänning
