Besiktningsrapport

9.2
x

Installation genom

Sol i Lysekil AB

Datum

6 maj 2024

Ort

Fiskebäckskil, Västra Götalands län
Klämmans placering i skena
Kabeluppfästning
Väderbeständigt material
95% godkända5% ej godkända

Om installationen

PanelerMaysun: MS(xxx)MDG-40H
MontagesystemVan der valk: ValkPitched - Trapezoidal (Kortskena)
VäxelriktareSolplanet: ASW(3-10)K-LT-G2 Pro
TillbehörSäkerhetsbrytare AC
Sol i Lysekil AB

Installerad av Sol i Lysekil AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Maysun: MS(xxx)MDG-40H

Anmärkningar

1/16
Klämmornas placering

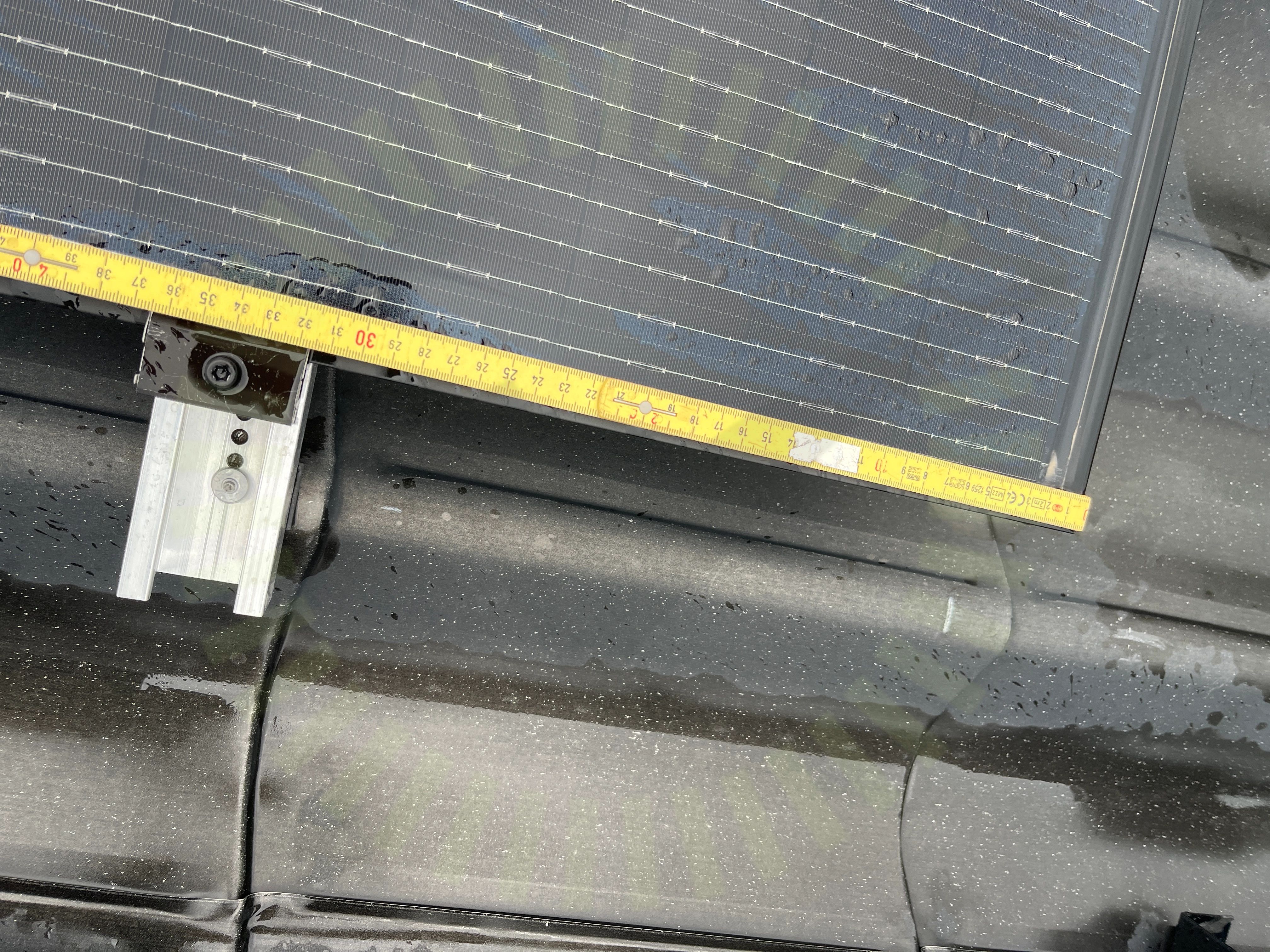

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Maysun: Installation Manual for Maysun Solar Dual-glass PVmodules Version: 2022 - 12, Sida 13

Godkända kontrollpunkter

14/16
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Van der valk: ValkPitched - Trapezoidal (Kortskena)

Anmärkningar

3/19

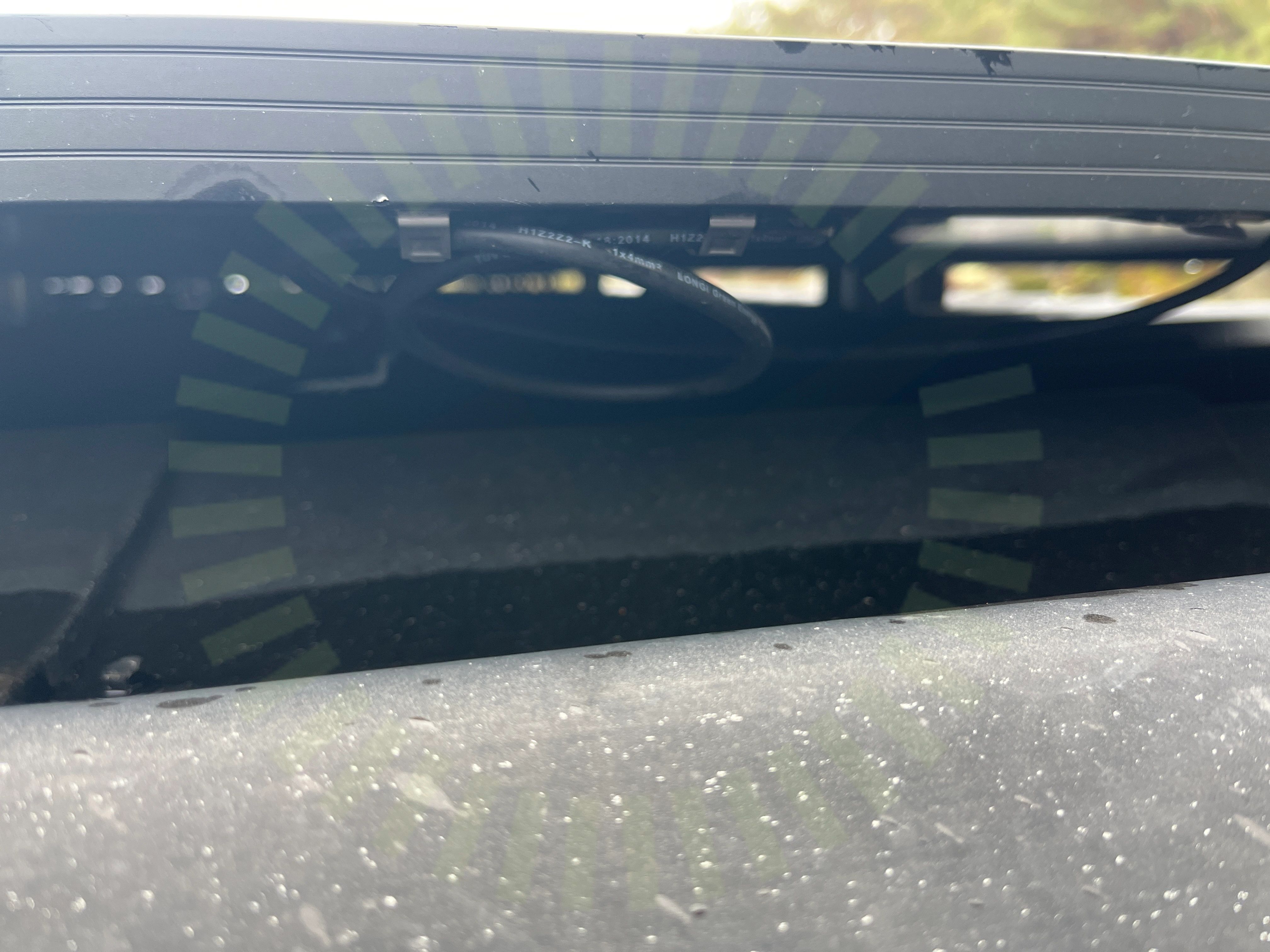

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Klämmans placering i skena

4.2 Klämmans placering i skena

Inte godkänd

Klämmor är inte placerade mellan skruvarna som fäster skenan.

ValkPitched - Trapezoidal Fixation: Thin sheet screw, Version 01, Sida 4
Väderbeständigt material

4.3 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

16/19
ByggnadsinformationDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKortskena EPDM skyddMittklämmorPlaceringPlatsinformationRitningSkadorSkenans utstick för klämmaSkruvarnas monteringSysteminformationTakplåtens utformningÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

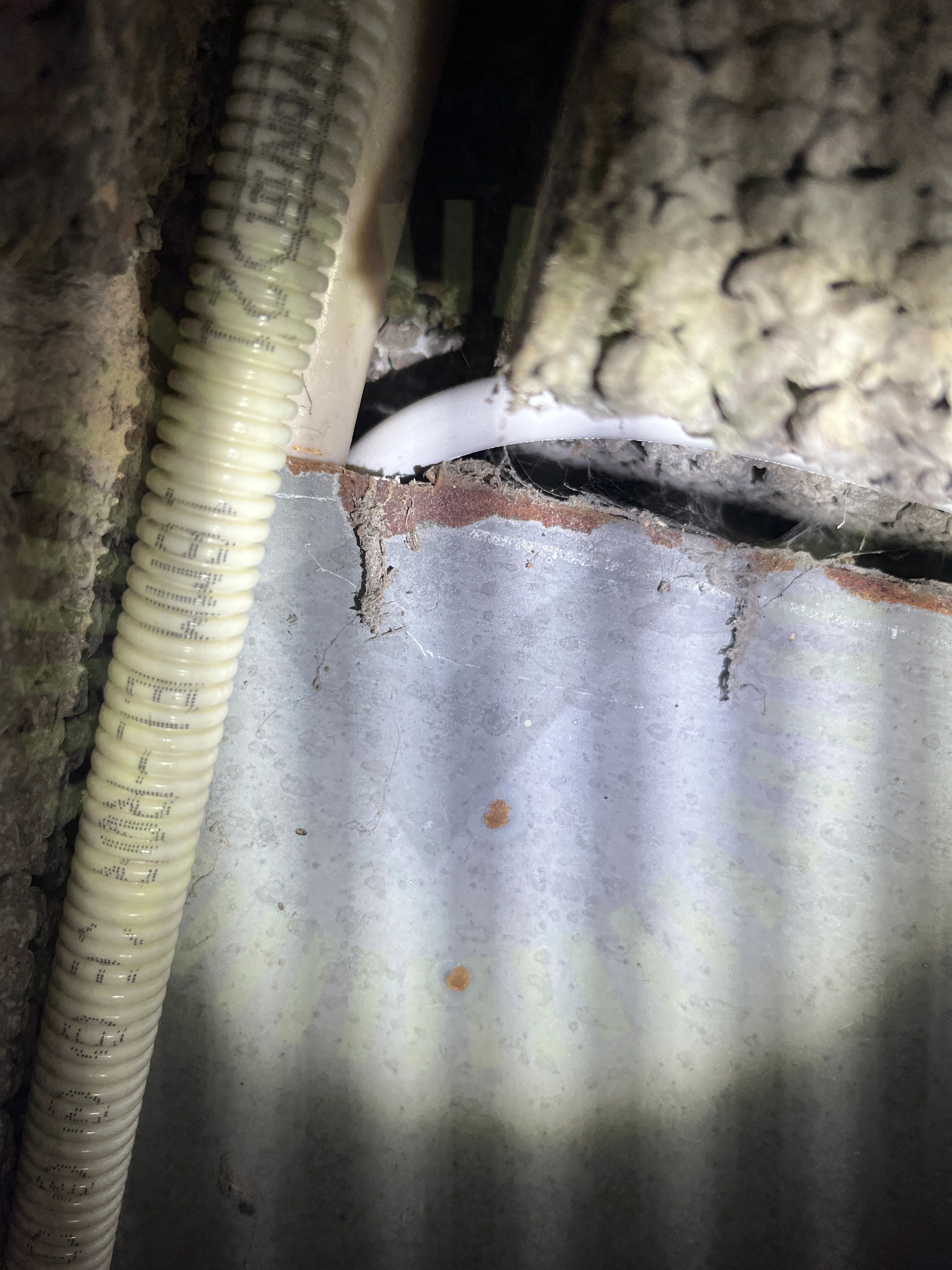

Skarp kant

6.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

34/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
