Besiktningsrapport

8.6

Installation genom

Elektra i Hälsingland

Datum

17 januari 2023

Ort

Löddeköpinge, Skåne län

Skena överhäng

Infästning skena

Förbindelse av kontakter

+ 3

87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPH

MontagesystemESDEC Lutande tegeltak

MontagesystemWeland Stål: Läktfästen

VäxelriktareSunGrow: SH5-10RT

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

Installerad av Elektra i Hälsingland som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

BYD: HVS Battery-Box Premium (5.1-12.8)

Godkända kontrollpunkter

7/7

AvståndInfästningInternet ModulerTemperaturUtrymmeVäderskydd

ESDEC Lutande tegeltak

Anmärkningar

4/25

2.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

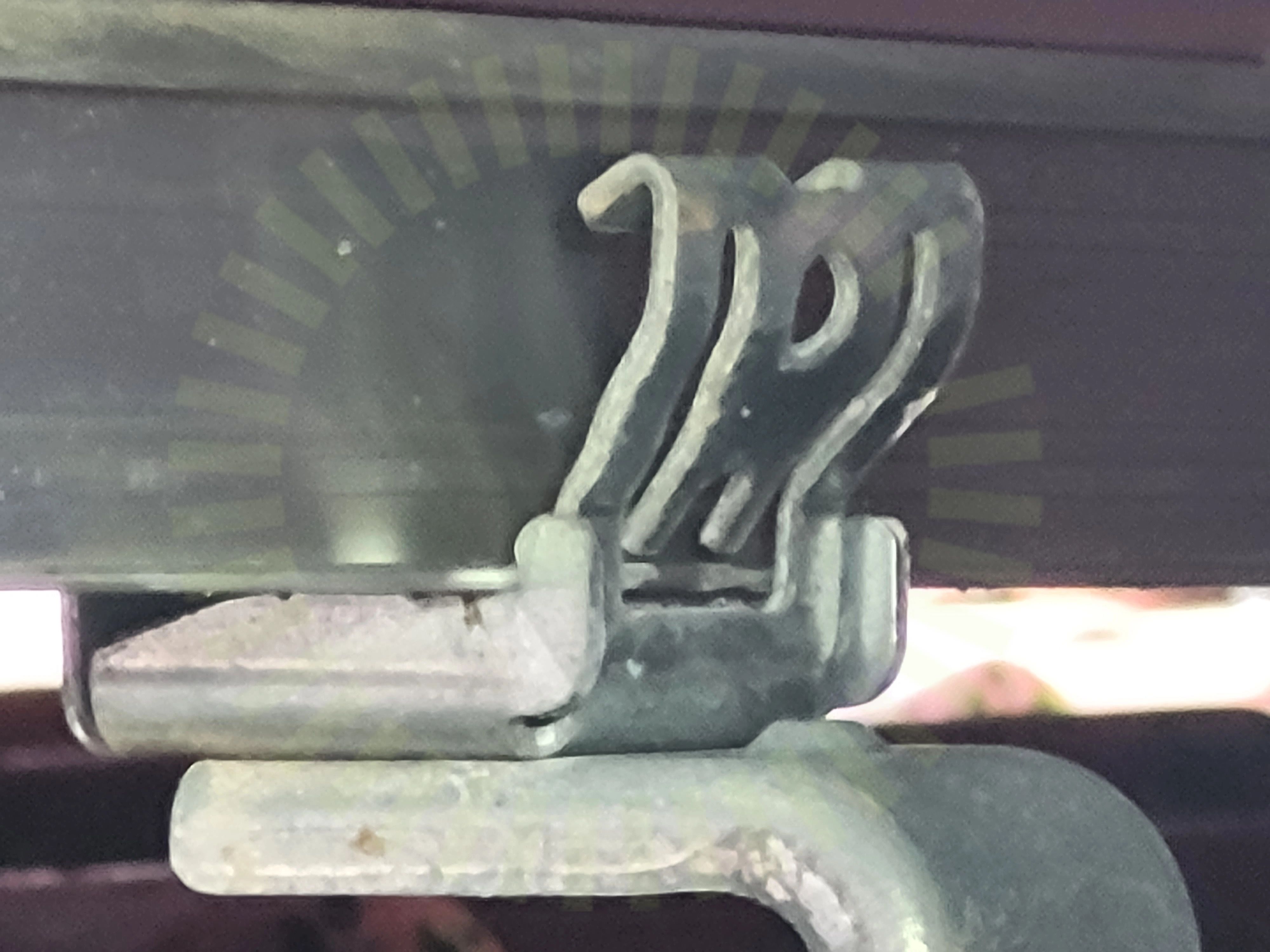

2.2 Infästning skena

Inte godkänd

Gafflarna flyter .

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.3 Skena överhäng

Inte godkänd

Skenans överhäng understiger 90mm.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/25

Anpassade takpannorFrämmande materialKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Longi: LR5-54HPH

Anmärkningar

2/26

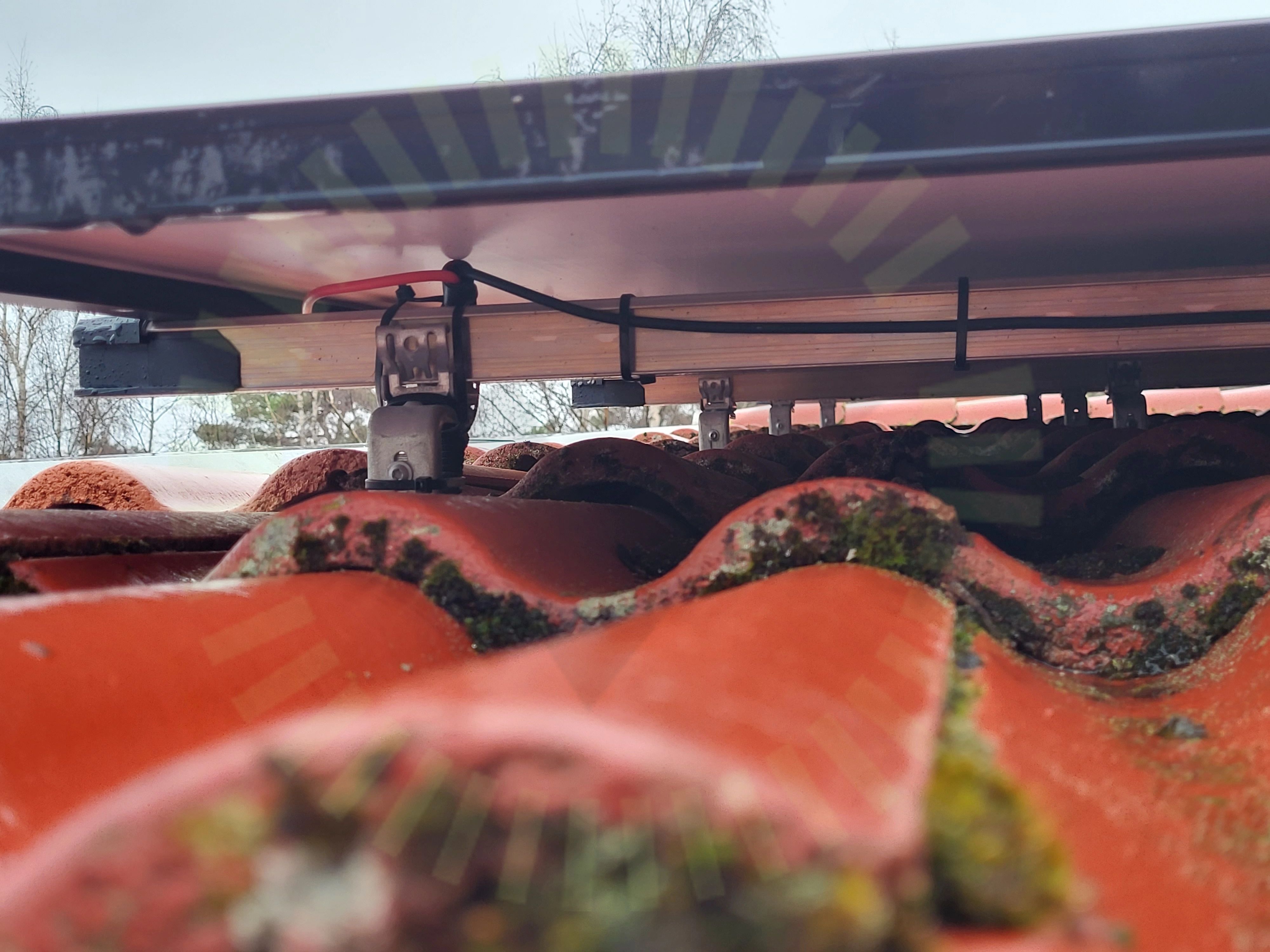

3.1 Föremål mot bakstycke

Inte godkänd

Slang trycker mot panelernas bakstycke

Installation Manual for LONGi Solar PV Modules, V14, Sida 13.

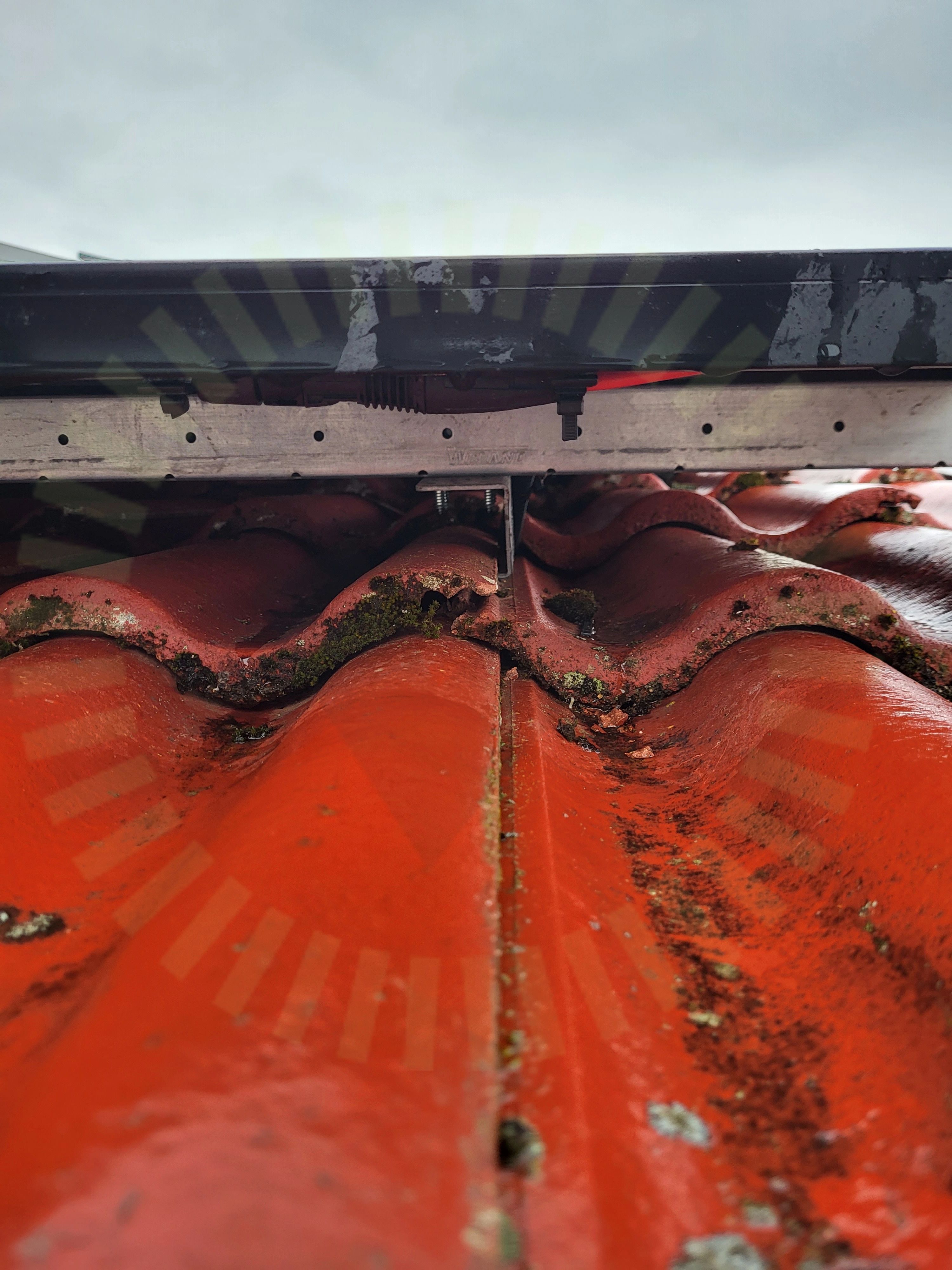

3.2 Förbindelse av kontakter

Inte godkänd

Kontakter är från olika tillverkare.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

23/26

Avstånd till takAvstånd till takDragavlastadeDragavlastadeDräneringshålDräneringshålFästenas överlappningFästenas överlappningFästens placeringFästens placeringFöremål mot bakstyckeHöjdskillnadHöjdskillnadKablarnas böjradieKablarnas böjradieMellanrumMellanrumSkadorSkadorSkuggaSkuggaSträngförläggningSträngförläggning

Ej tillgängligt vid besiktning

1/26

Förbindelse av kontakter

SunGrow: SH5-10RT

Anmärkningar

3/31

4.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.2 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

4.3 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

28/31

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanEventuell JFBFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter

Weland Stål: Läktfästen

Anmärkningar

5/21

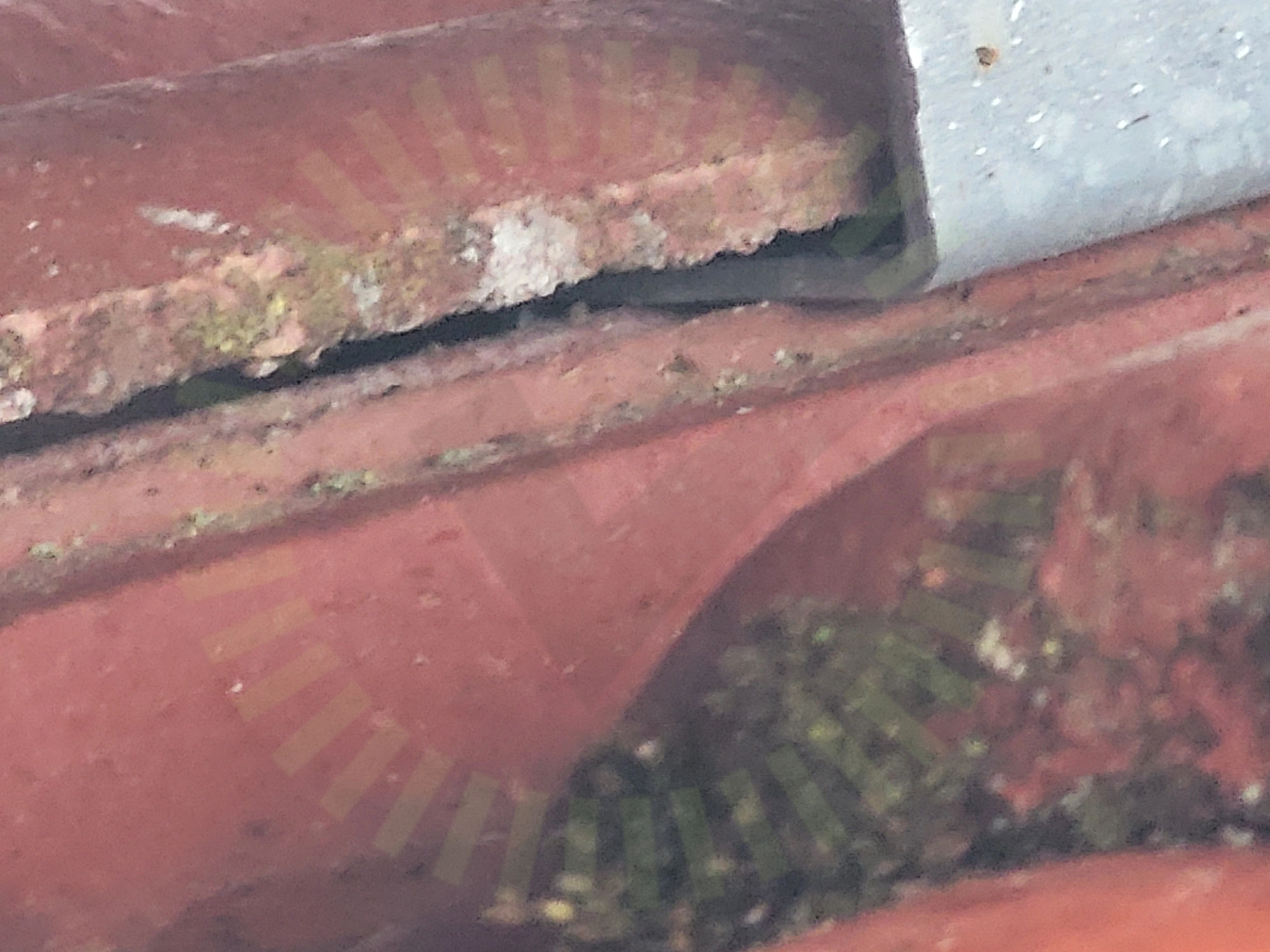

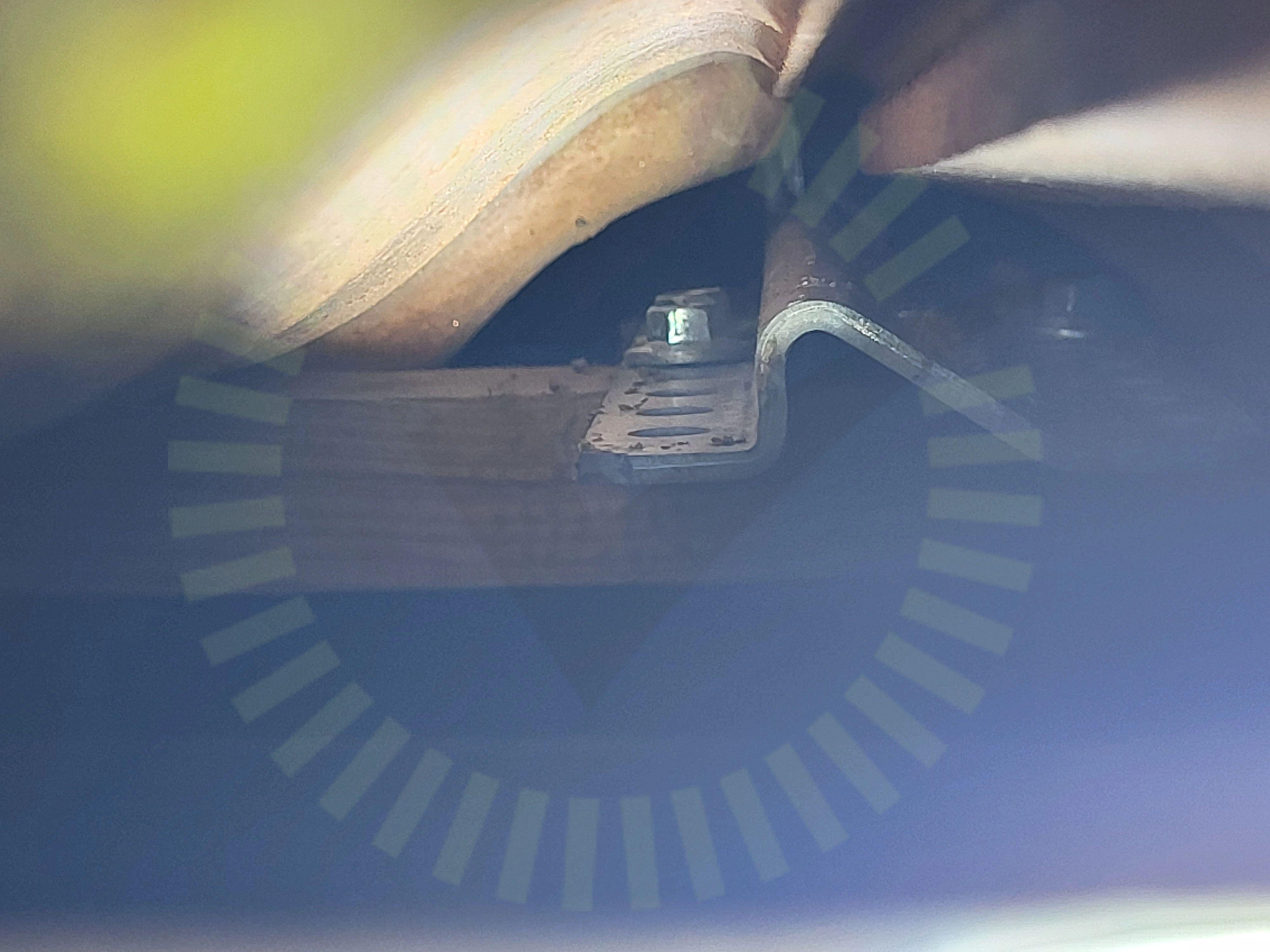

5.1 Avstånd panna

Inte godkänd

Fästena ligger emot underliggande pannor på vissa ställen.

MA5104 Sid 1 (1) | Version 4 - 221101

5.2 Avstånd

Inte godkänd

Lastberäkning saknas. Uppmätt mått 680mm.

MA5104 Sid 1 (1) | Version 4 - 221101

5.3 Bärläkt

Inte godkänd

Läkten uppfyller ej måtten . Läkt på tak är 28x20

Tillverkarens anvisningar

5.4 CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1200mm.

MA5104 Sid 1 (1) | Version 4 - 221101

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/21

Främmande materialKabeluppfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvSkyddVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/21

Takgenomföring
