Besiktningsrapport

8.3

Installation genom

Nordpolen Energi

Datum

1 juni 2023

Ort

Hisings Kärra, Västra Götalands län

Fastsäkring av produkt

Kopplingslåda

Jordning av chassi

+ 7

85% godkända15% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSunGrow: SG5-12RT

TillbehörElmaterial: Kapsling

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim U M3B 410 BTG 108H

Anmärkningar

1/13

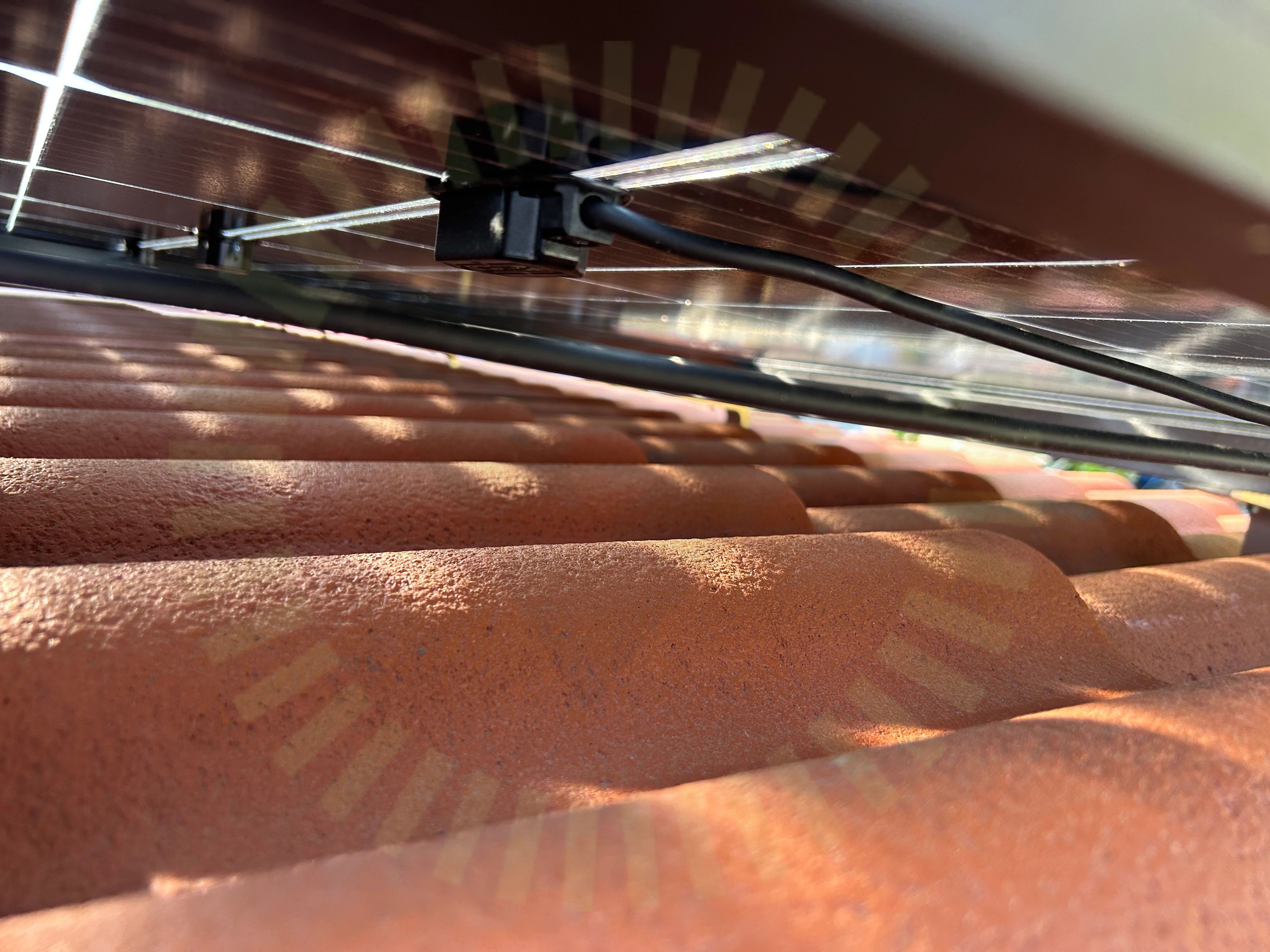

1.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till panel och sen vidare till skenan.

Godkända kontrollpunkter

11/13

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/13

Förbindelse av kontakter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

K2: SingleRail: CrossHook 3S

Anmärkningar

3/28

3.1 Infästning utanför takstol

Inte godkänd

Infästningar är utförda utanför takstol i en undermålig konstruktion.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

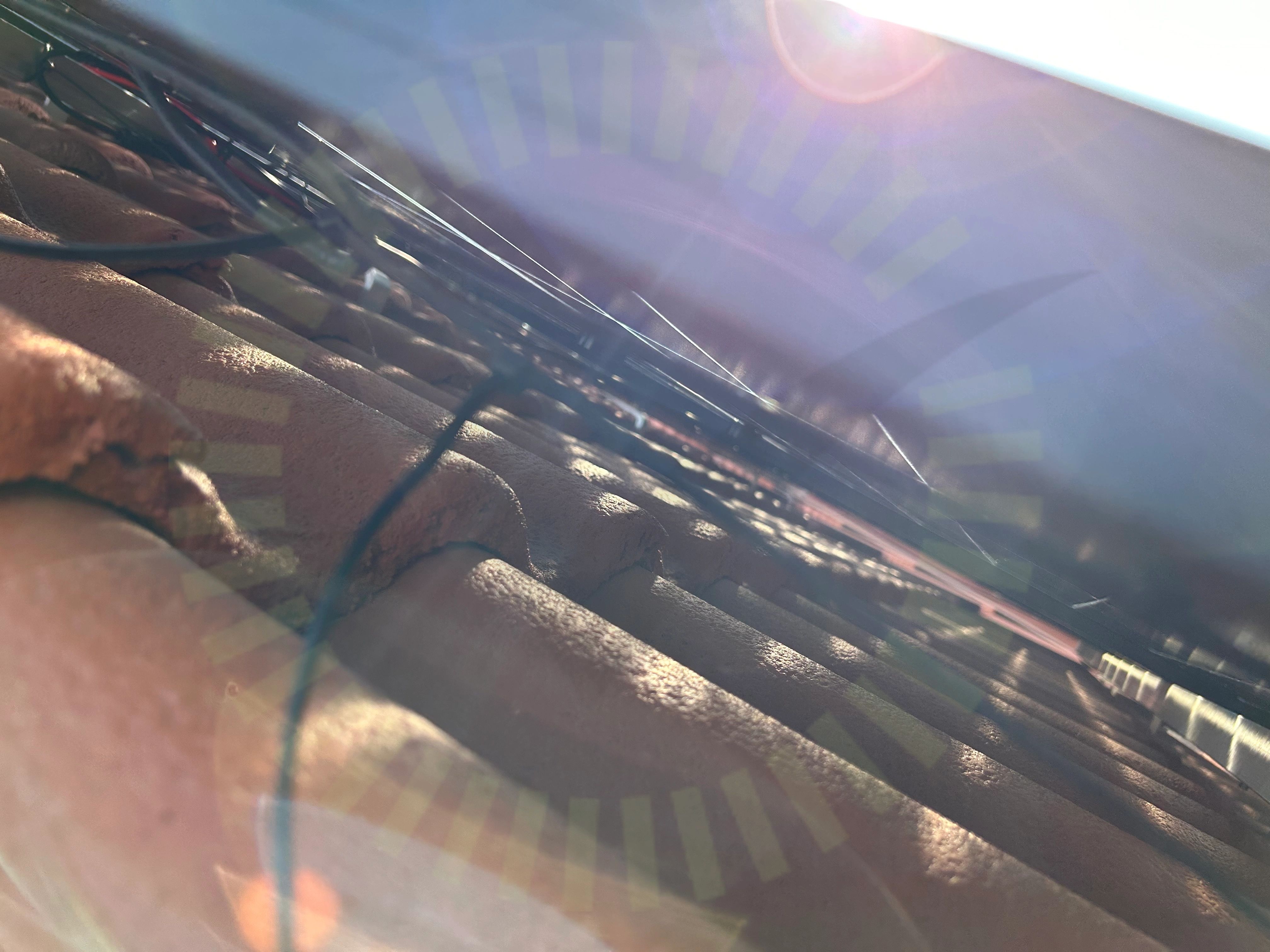

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Underliggande takpanna

Inte godkänd

Takkrokar ligger emot de underliggande takpannorna. Ska finnas ett mellanrum på minst 5 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

22/28

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/28

Skruvar korrektTakgenomföringTakstolsinfästning

SunGrow: SG5-12RT

Anmärkningar

10/43

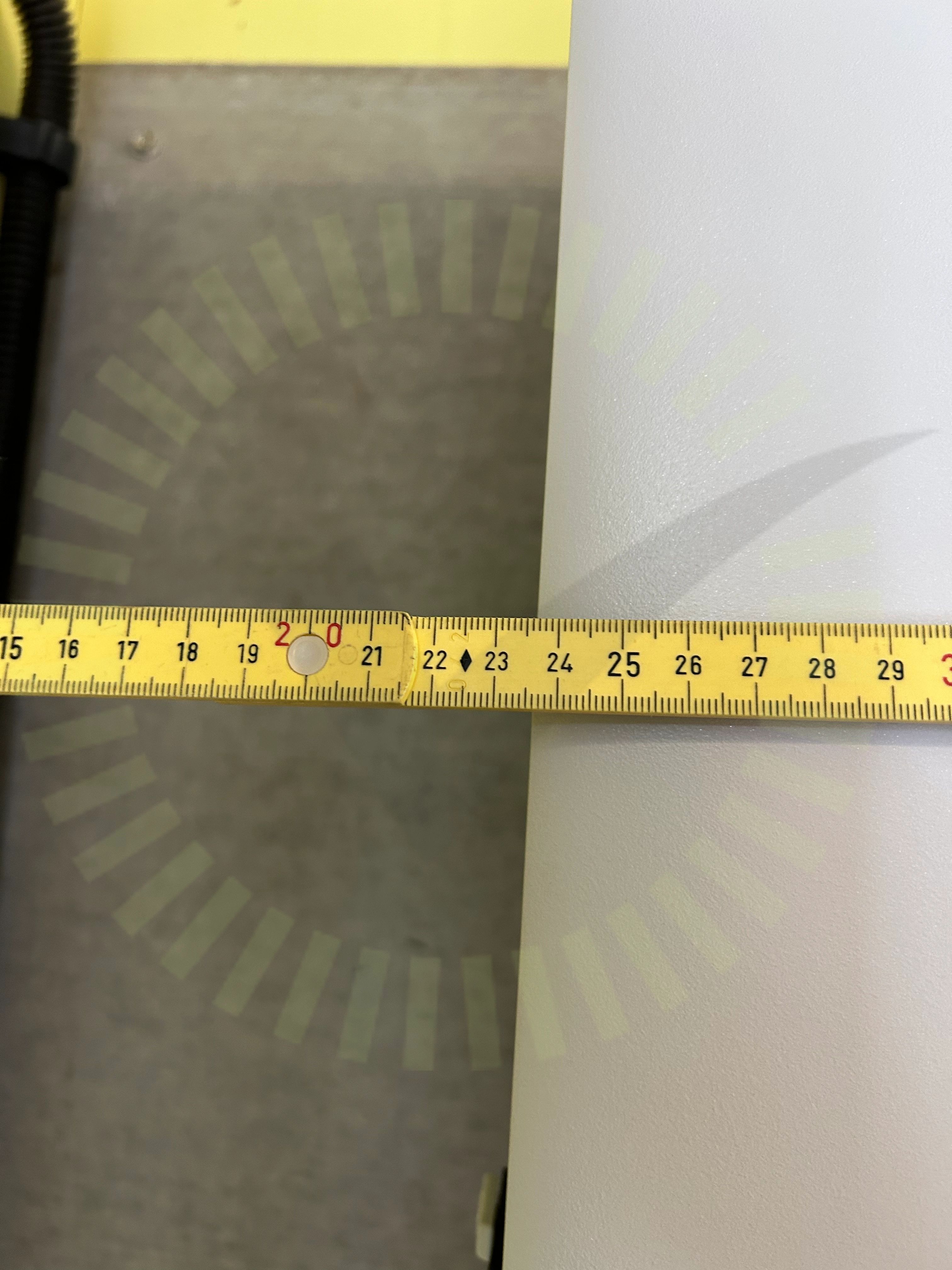

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

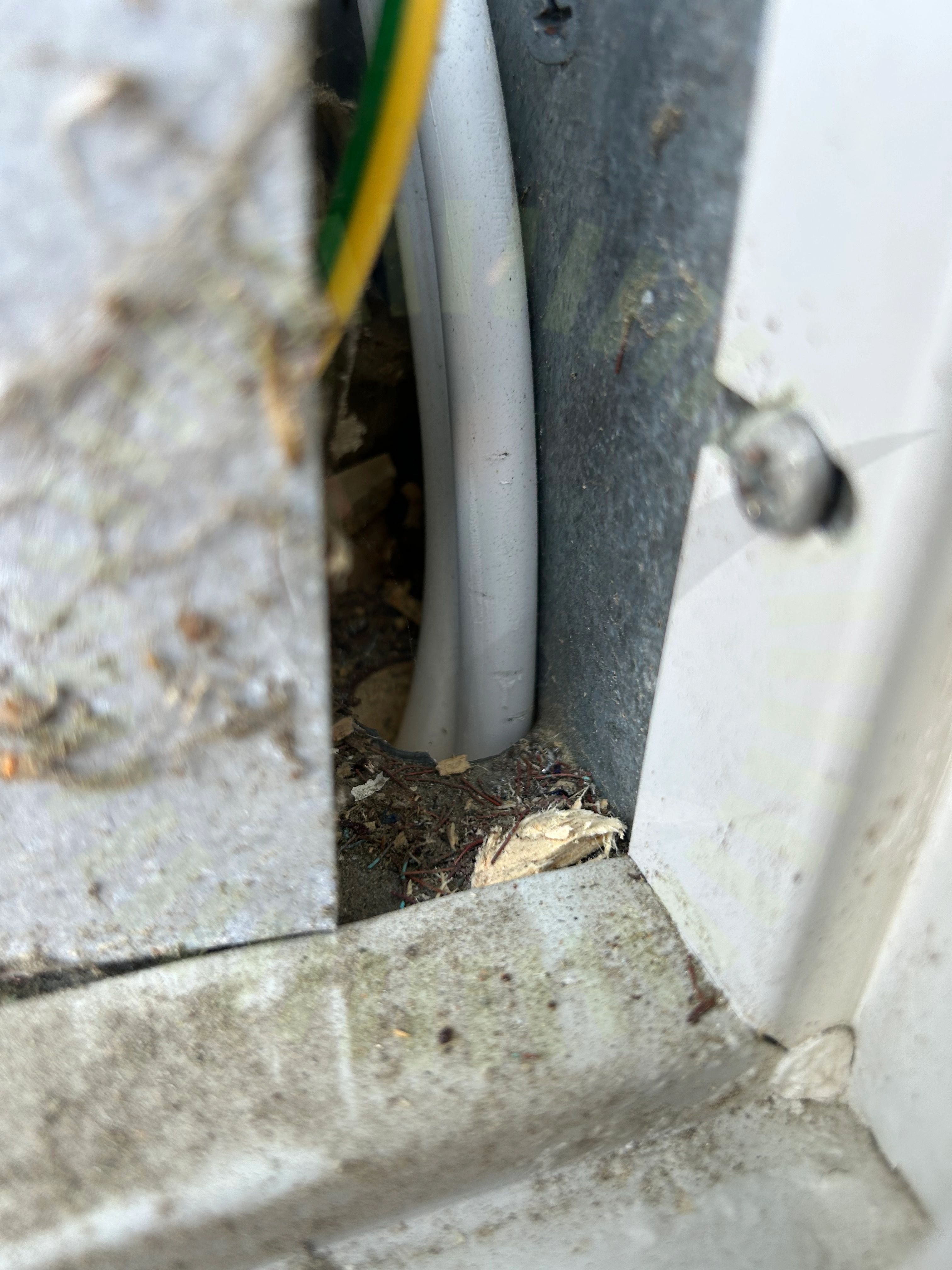

4.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

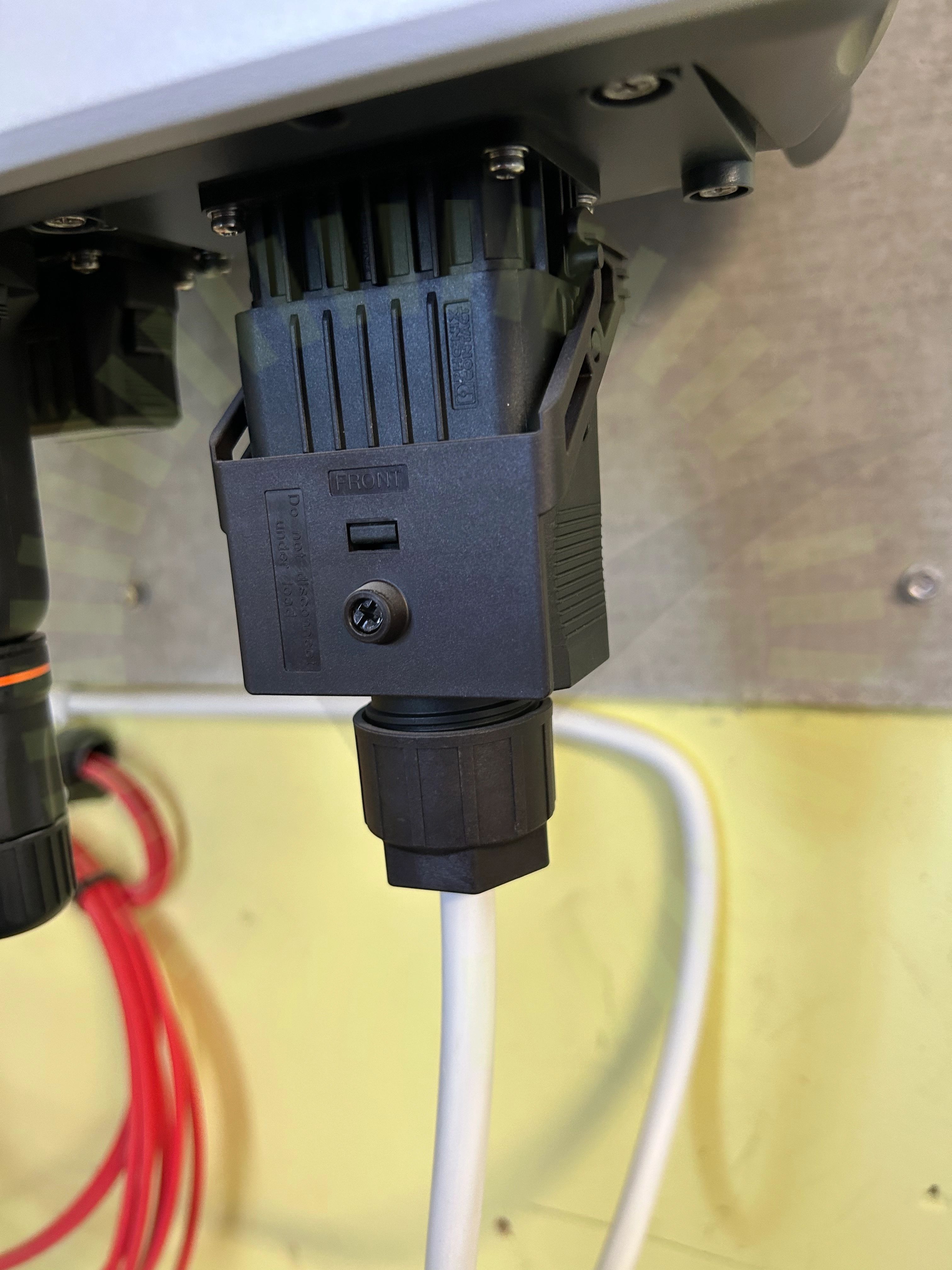

4.3 Förskruvning

Inte godkänd

Skruv är inte åtdragen för växelriktarens kontakt.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

4.4 Strängschema

Inte godkänd

Paneler i olika lutningar är kopplade i samma sträng. Överlämnat strängschema anger annan växelriktare och optimerare som inte är kompatibla med den växelriktaren som är monterad.

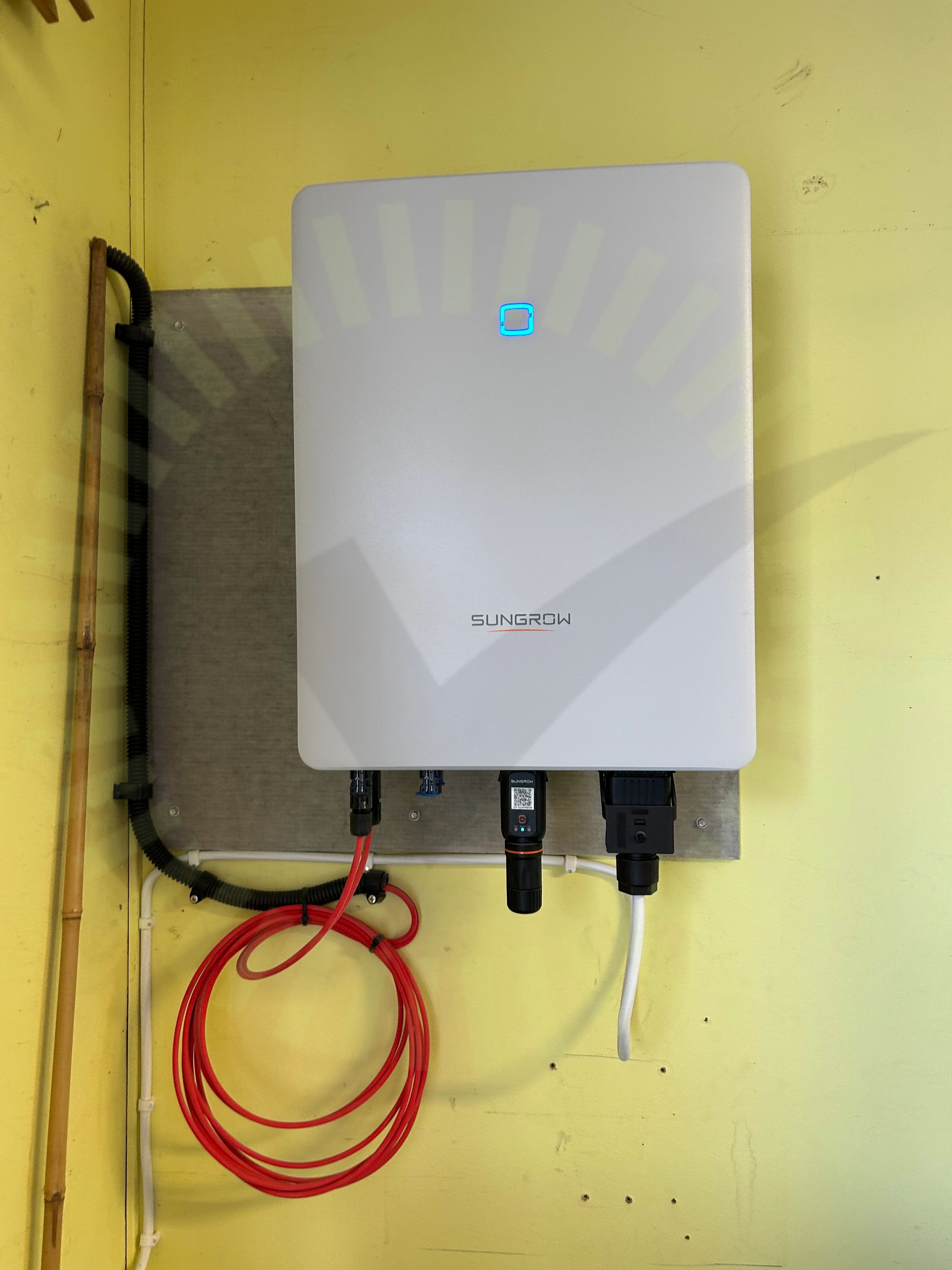

4.5 DC Kontakter stress

Inte godkänd

Onödig mängd kabel hänger i DC kontakternas utgångar.

4.6 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

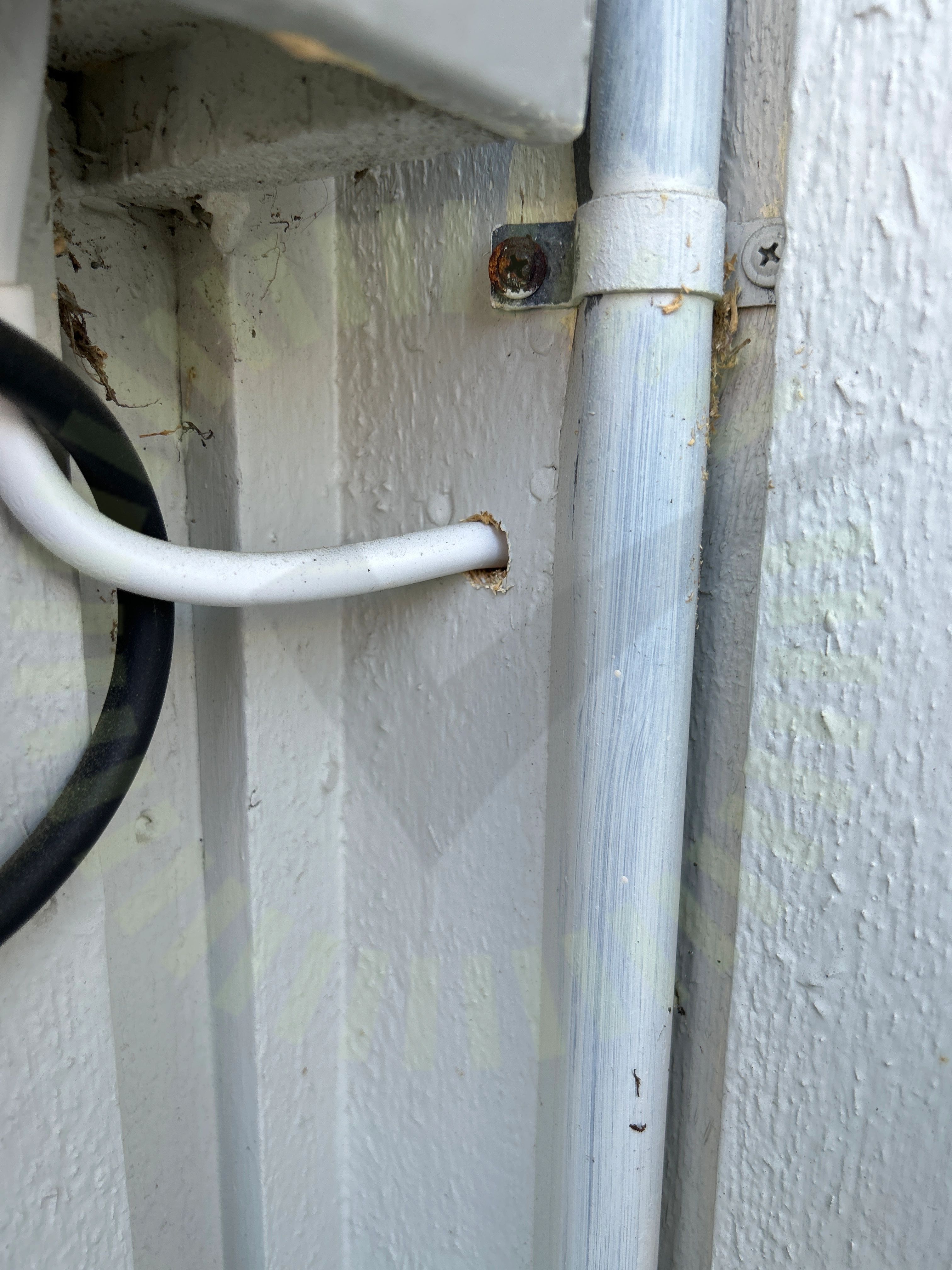

4.7 Genomföringar

Inte godkänd

Genomföring inte tätad.

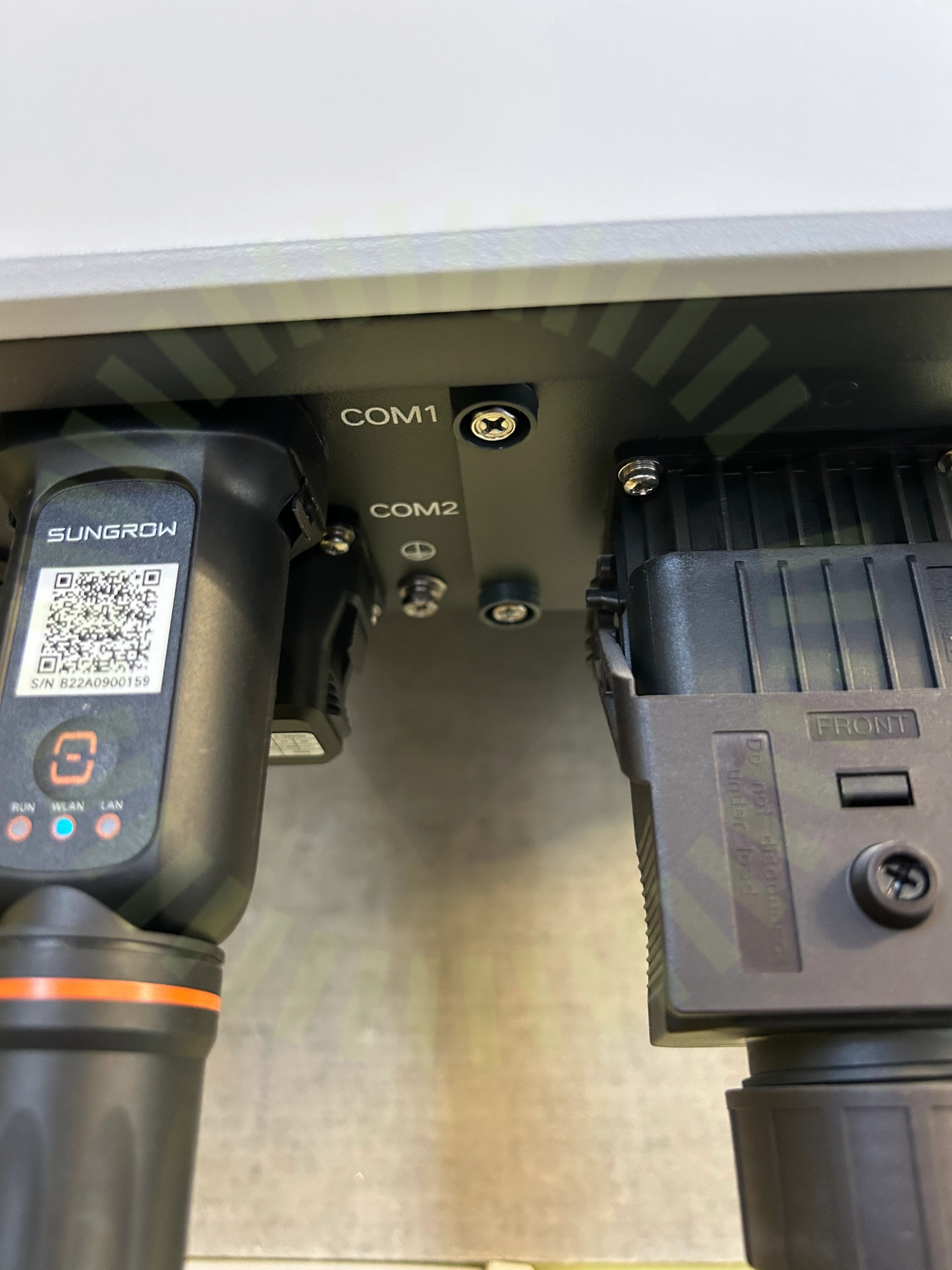

4.8 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

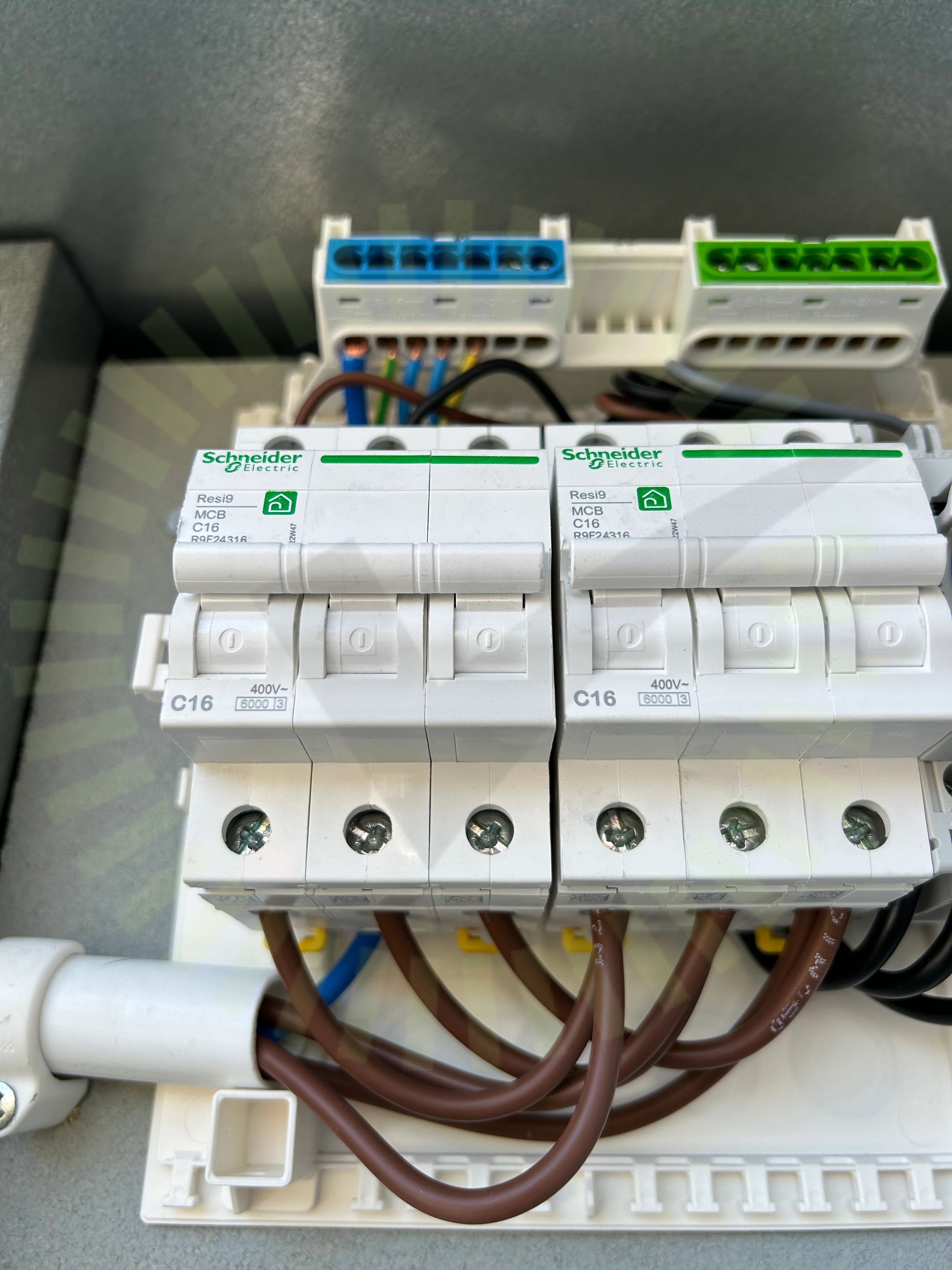

4.9 PEN-ledare

Inte godkänd

PEN-ledare är inte korrekt dimensionerad eller uppmärkt.

4.10 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

33/43
