2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual V202311, Sida 14
Besiktningsrapport
9.2
Installation genom
GoSol Energi
Datum
15 april 2024
Ort
Onsala, Hallands län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
PanelerDMEGC: DM(XXX)M10-72HBB/-V
MontagesystemWeland Stål: Råspont
VäxelriktareGoodWe: GW5-10KN-ET
BatteriGoodWe: Lynx Home F Plus+ Series
TillbehörUndercentral
TillbehörGoodWe: GM series
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/18

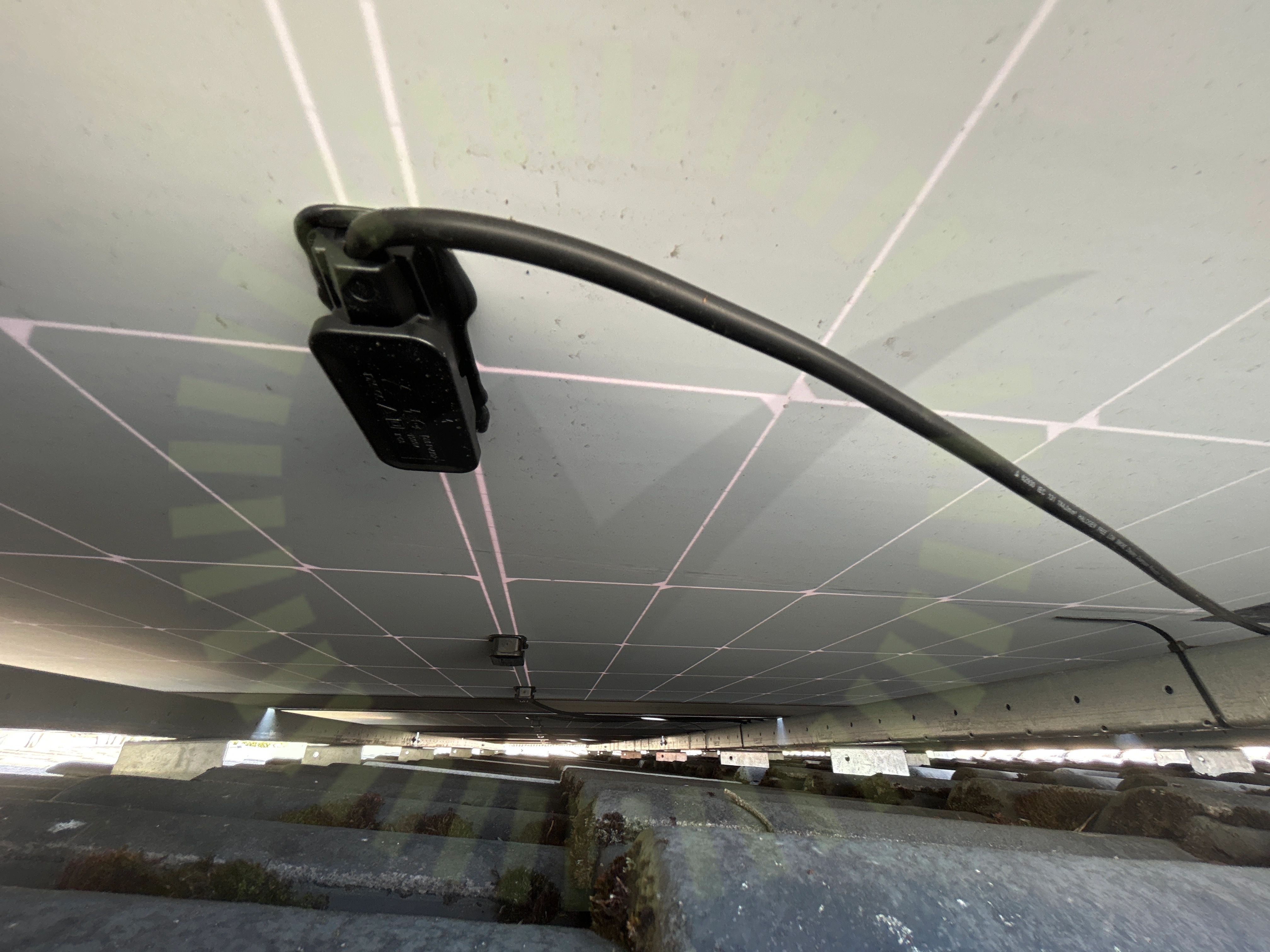

2.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
1/18

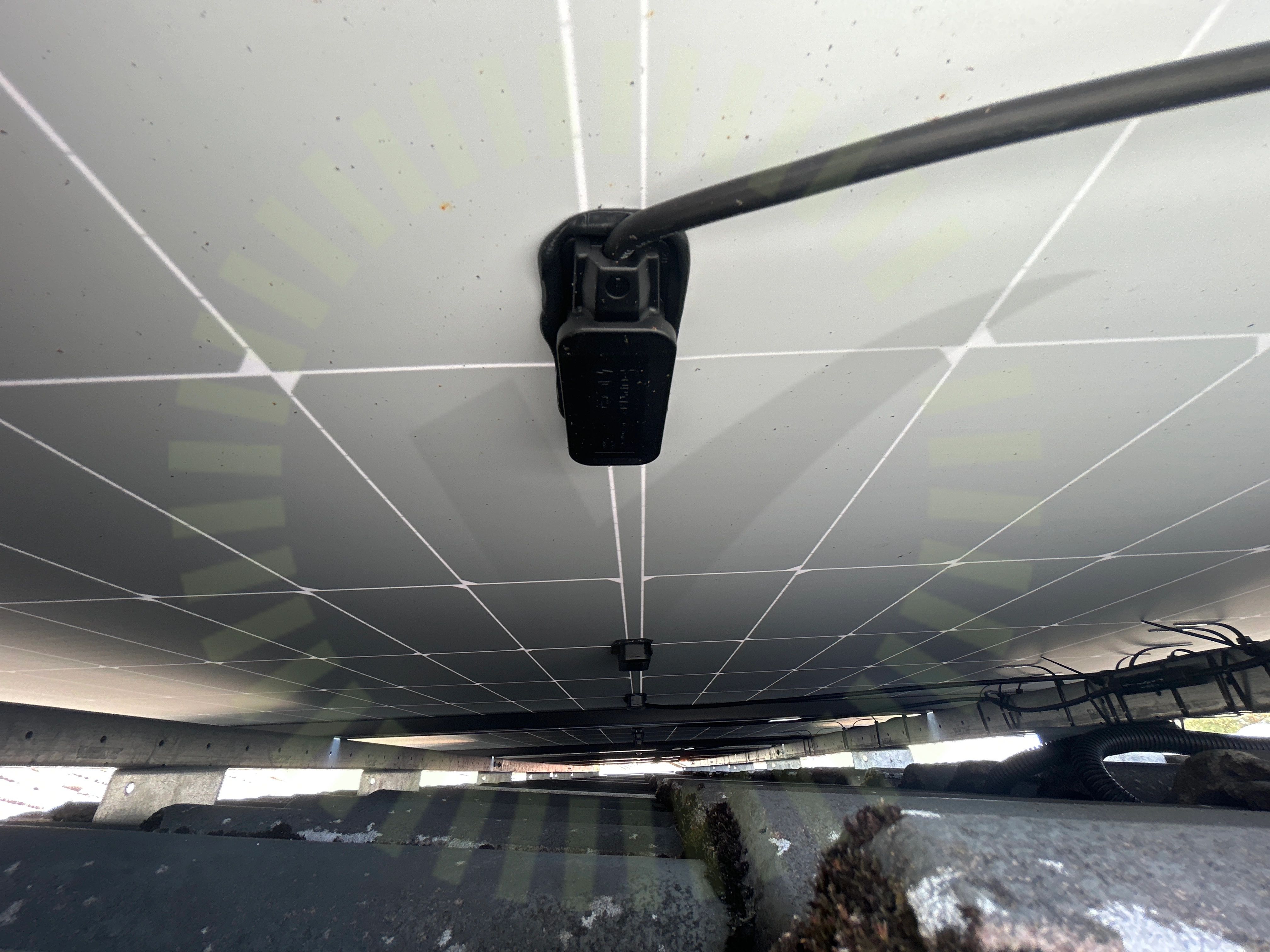

3.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
GoodWe: GM series
Godkända kontrollpunkter
3/4KommunikationskabelPlacering av klämmorSmartmätare matning
Ej tillgängligt vid besiktning
1/4CT Klämmor
GoodWe: GW5-10KN-ET
Anmärkningar
2/41

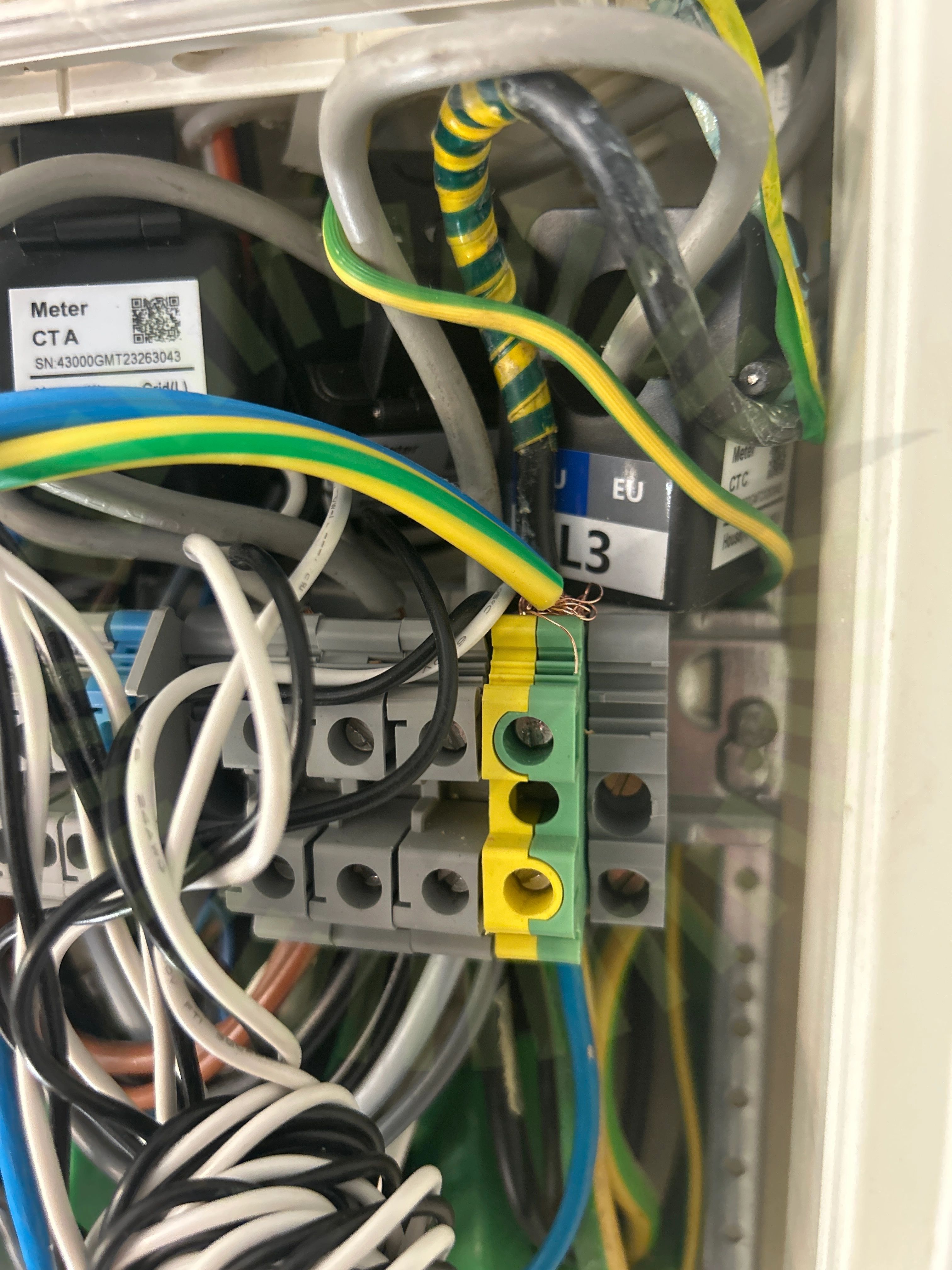

5.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
5.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket.
User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24
Godkända kontrollpunkter
39/41AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
GoodWe: Lynx Home F Plus+ Series
Anmärkningar
2/12
6.1 Avstånd närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 14

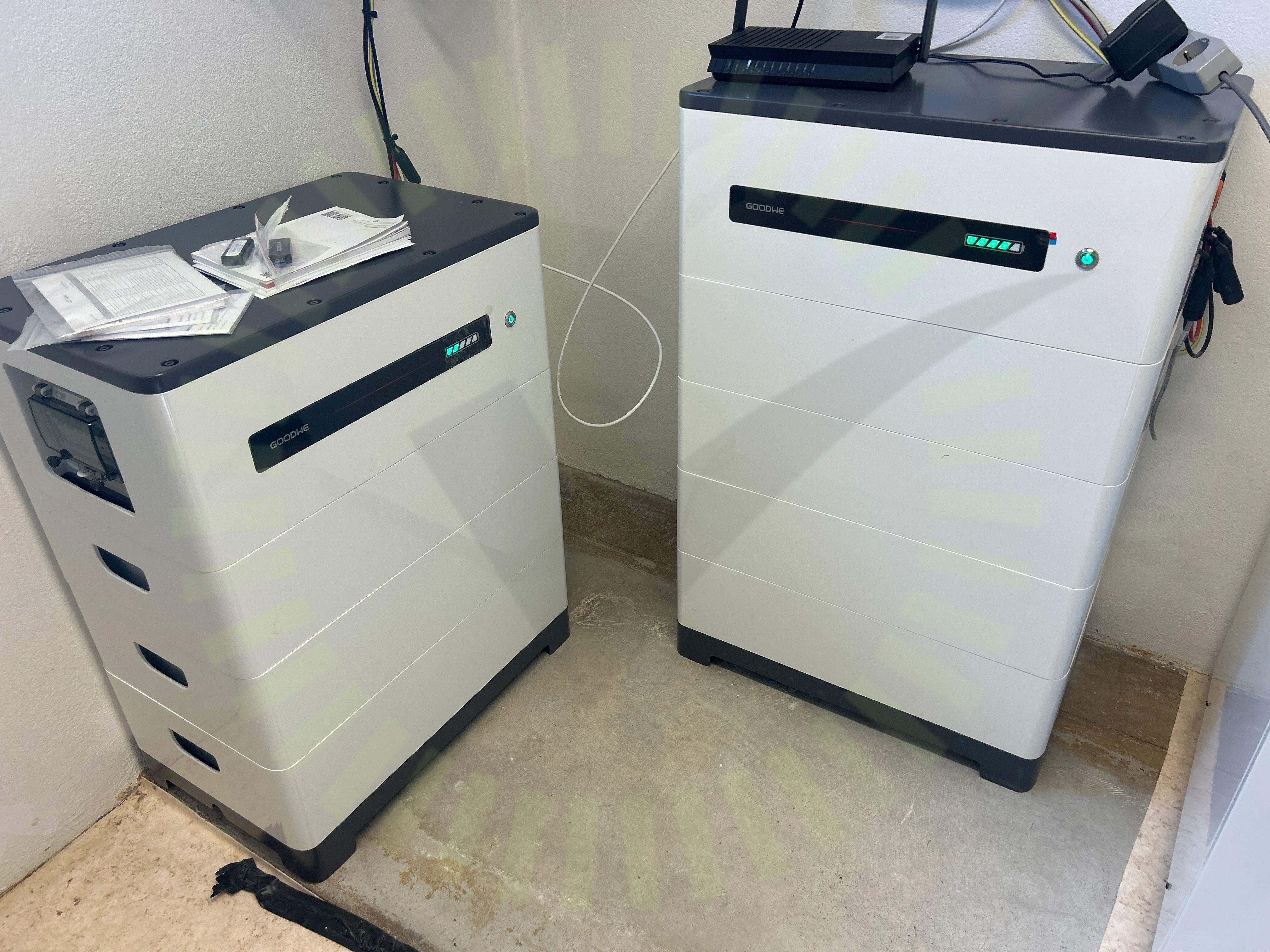

6.2 Fastsäkring av produkt
Inte godkändStyrmodulen är inte fastsäkrad.
GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20
Godkända kontrollpunkter
10/12Bakomliggande materialBatteri PEDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Undercentral
Anmärkningar
1/6

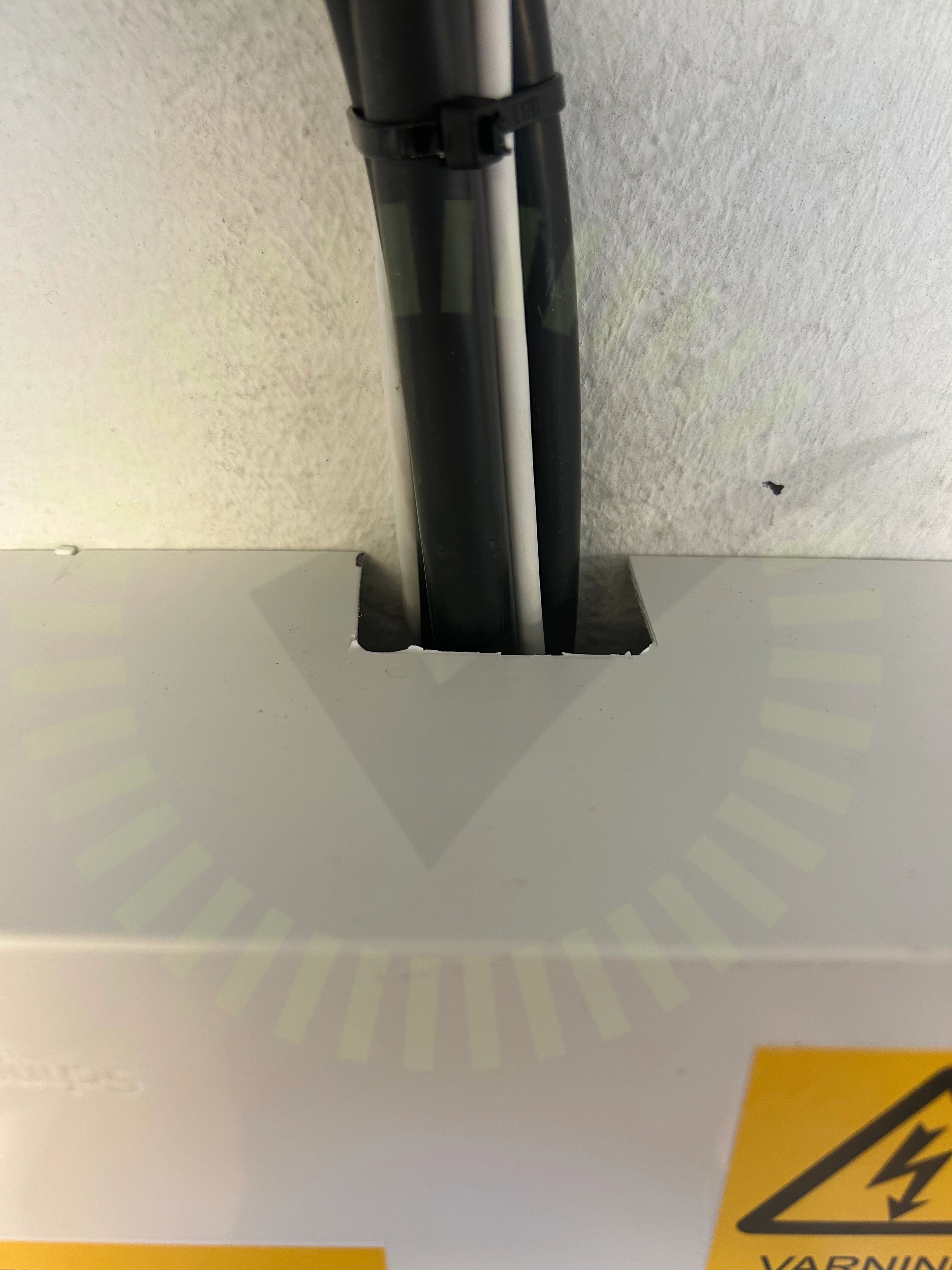

7.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Weland Stål: Råspont
Anmärkningar
2/228.1 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Annan taklutning än i lastberäkning.
Tillverkarens montageanvisningar
8.2 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
