Besiktningsrapport

8.9

Installation genom

Solarflex

Datum

20 juni 2024

Ort

Partille, Västra Götalands län

Skenornas infästning

Avstånd närliggande objekt

Stående skenor

+ 9

87% godkända13% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-60HBB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörUndercentral

TillbehörCHINT: Growatt DTSU666

Installerad av Solarflex som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

CHINT: Growatt DTSU666

Godkända kontrollpunkter

5/6

Fastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Anslutning av CT klämmor

DMEGC: DM(XXX)M10RT-60HBB

Anmärkningar

3/18

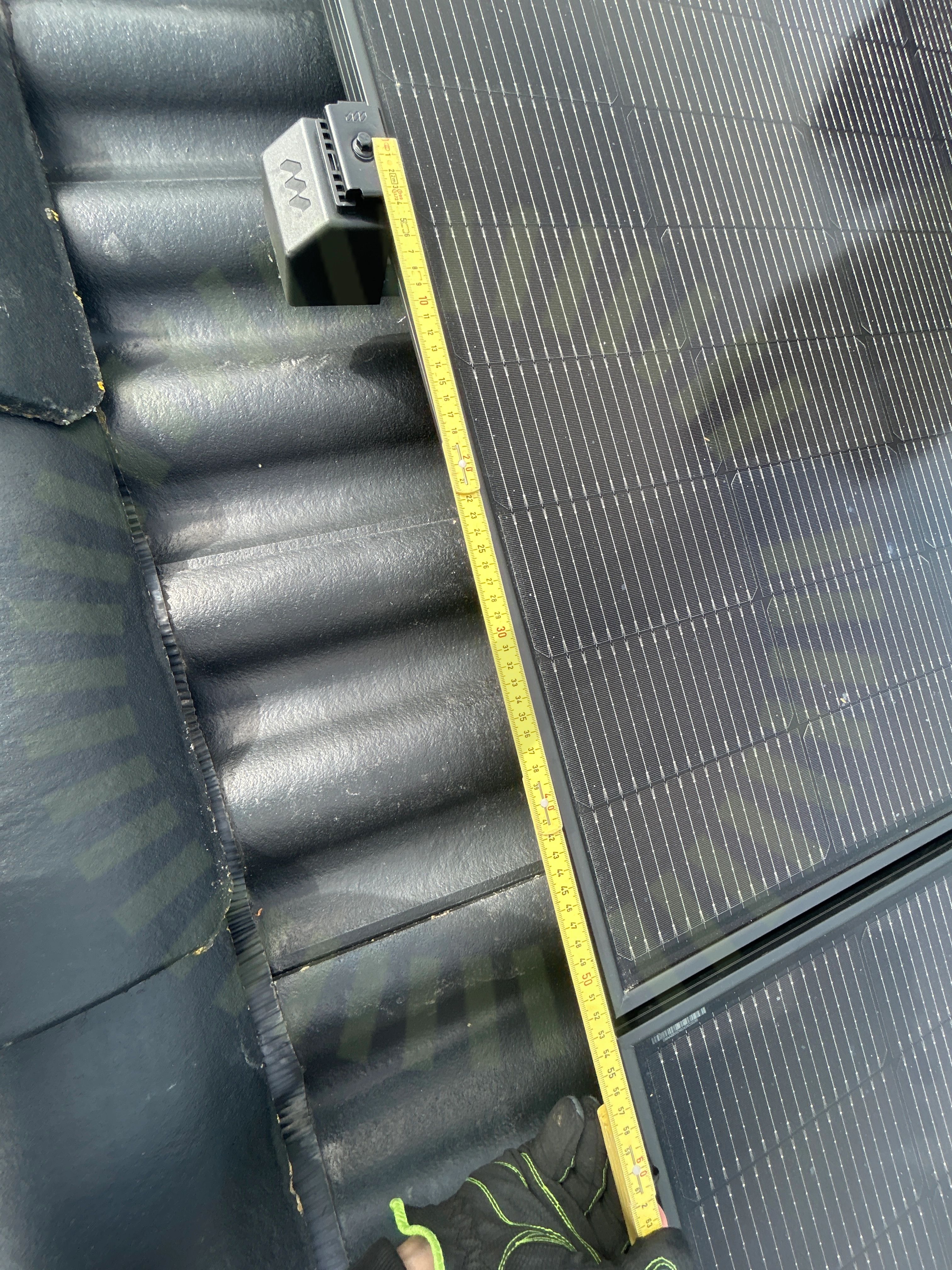

3.1 Klämmornas placering

Inte godkänd

Underlag för klämzoner för den valda panelen saknas. Bedömning av klämzoner är inte möjligt utan underlag från tillverkaren.

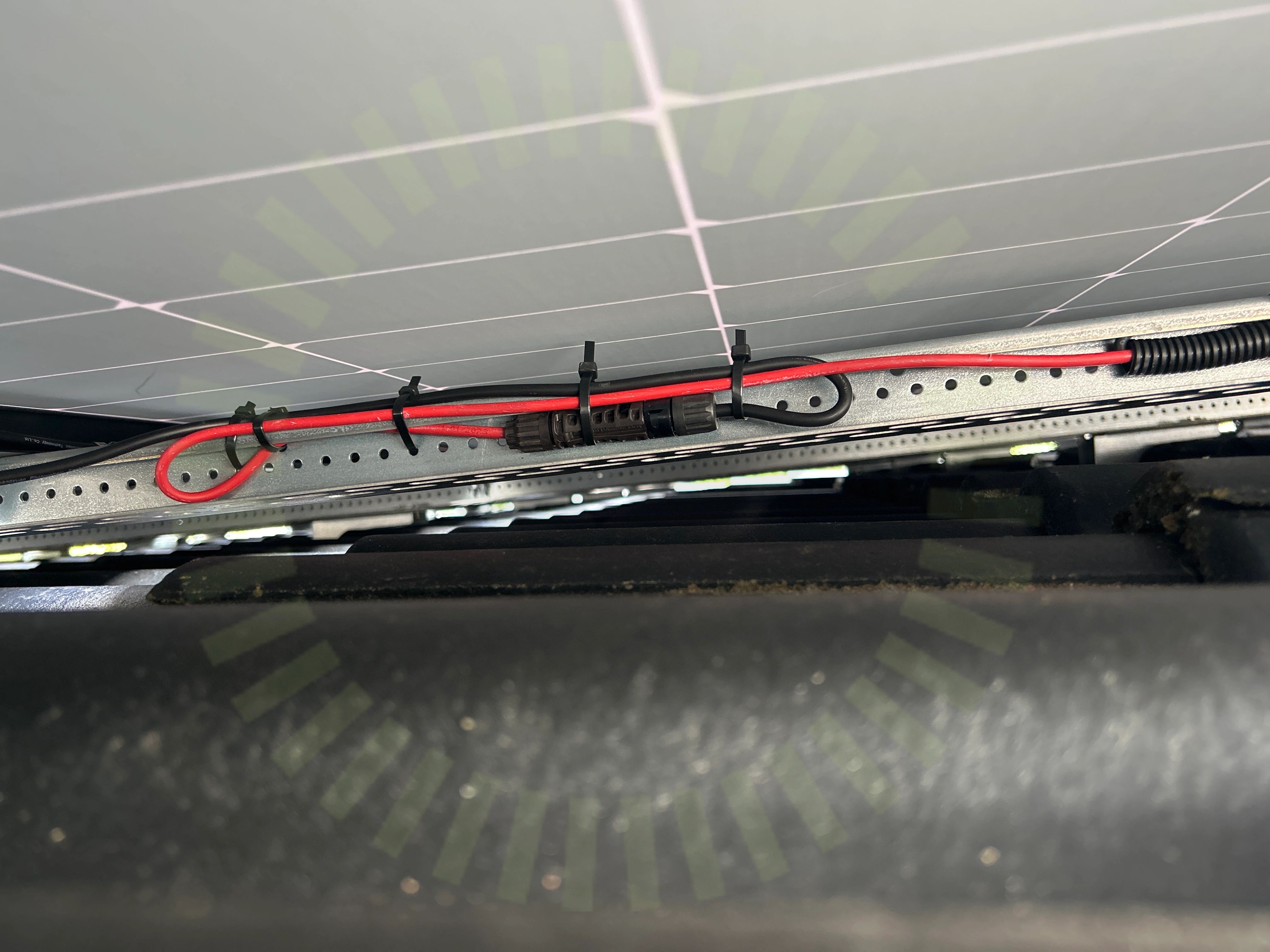

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

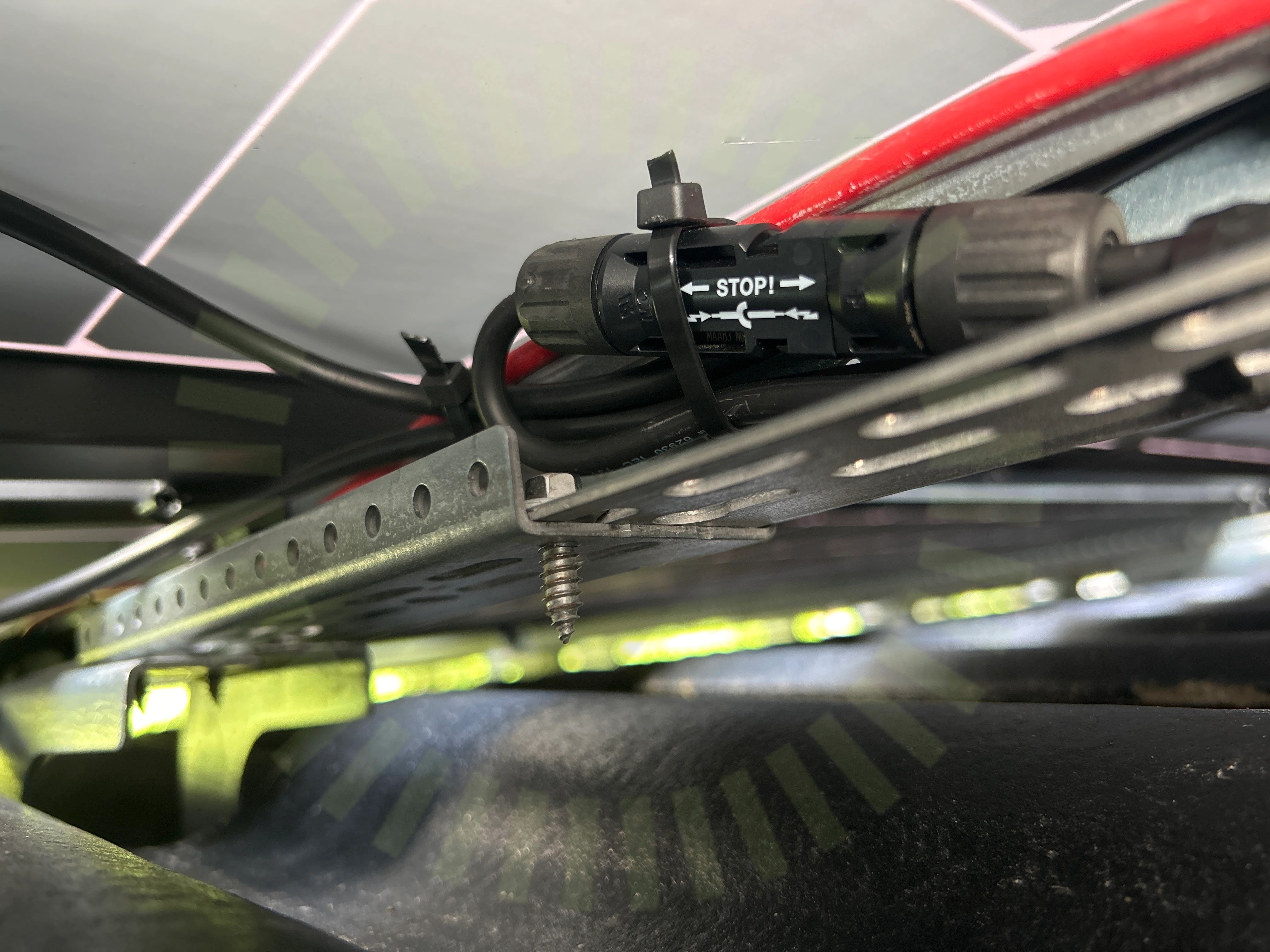

3.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

Godkända kontrollpunkter

14/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Growatt: APX HV Battery System S2

Anmärkningar

1/15

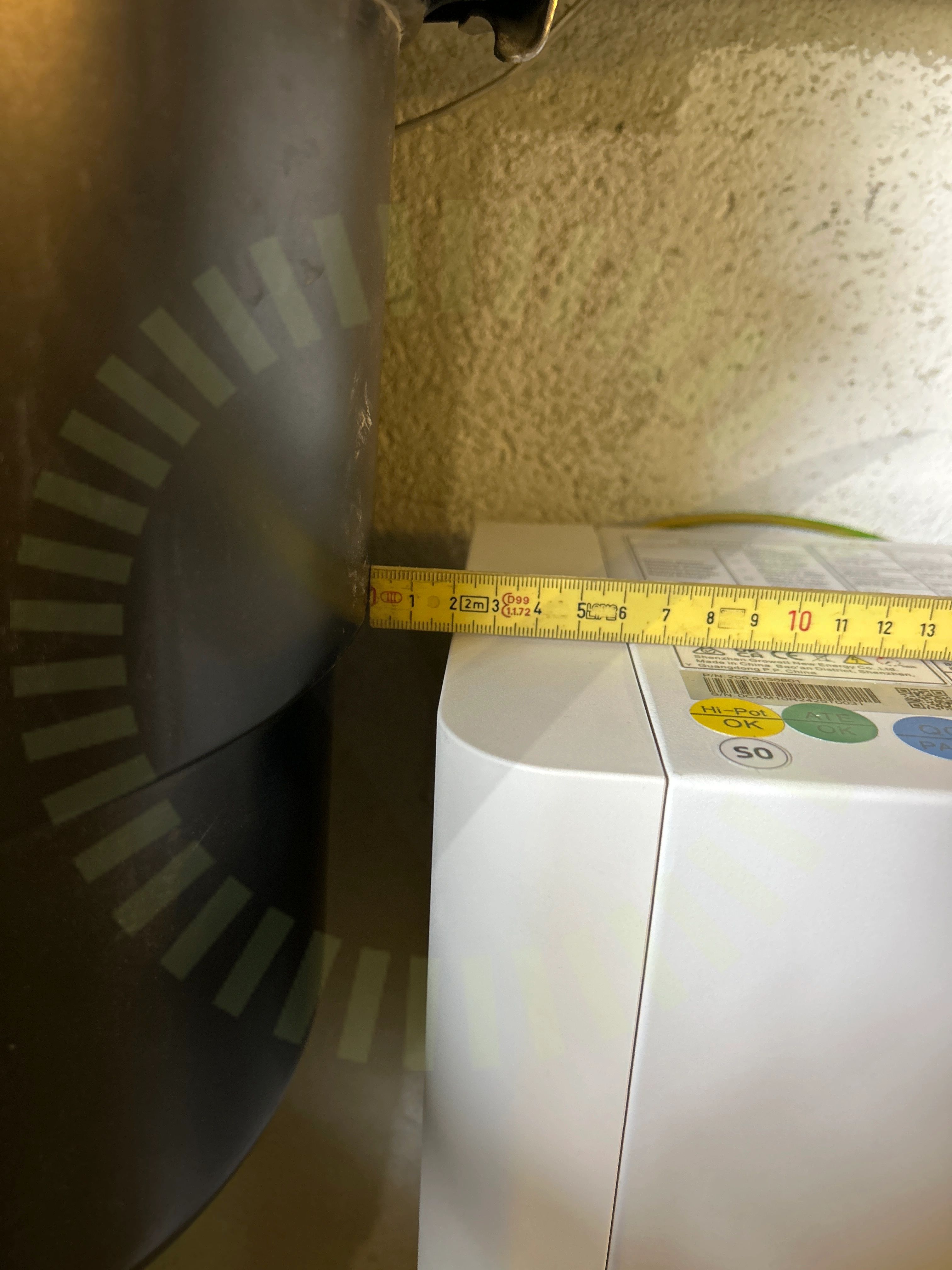

4.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

Godkända kontrollpunkter

14/15

Batteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

6/39

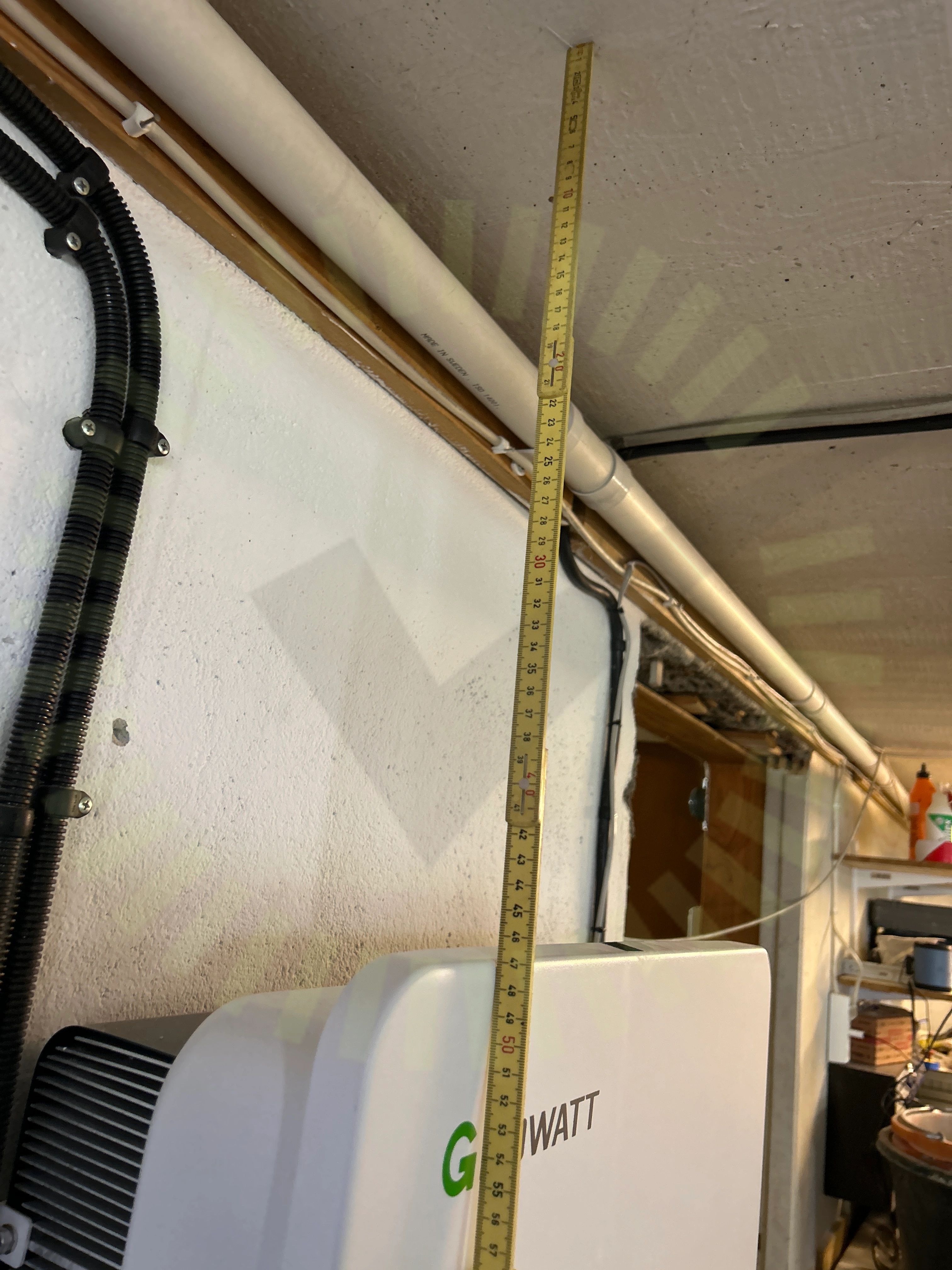

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

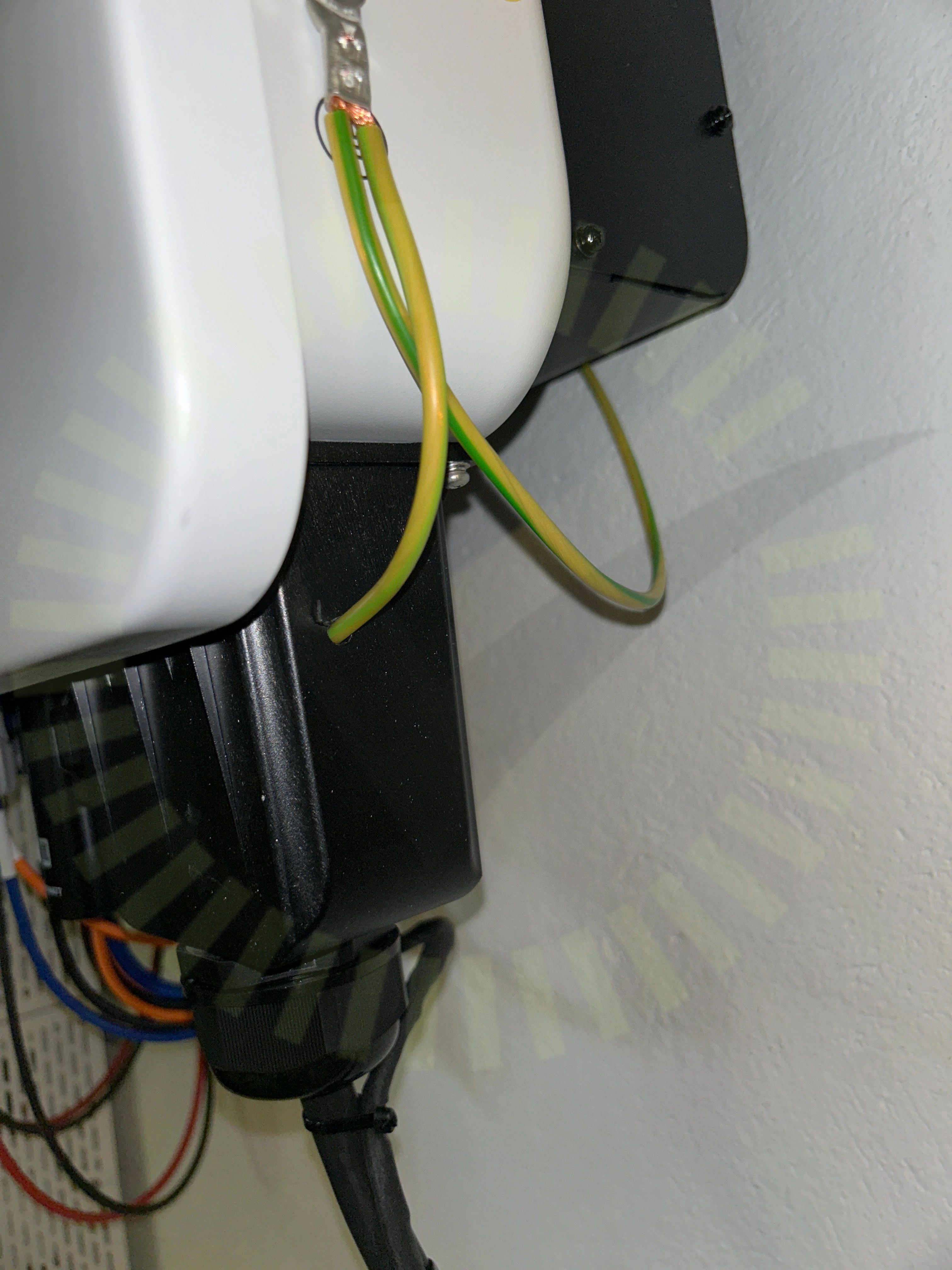

5.2 Förskruvning

Inte godkänd

Förskruvningen har modifierats och borrats hål för jordkabel. Underlag saknas för vald metod.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 18

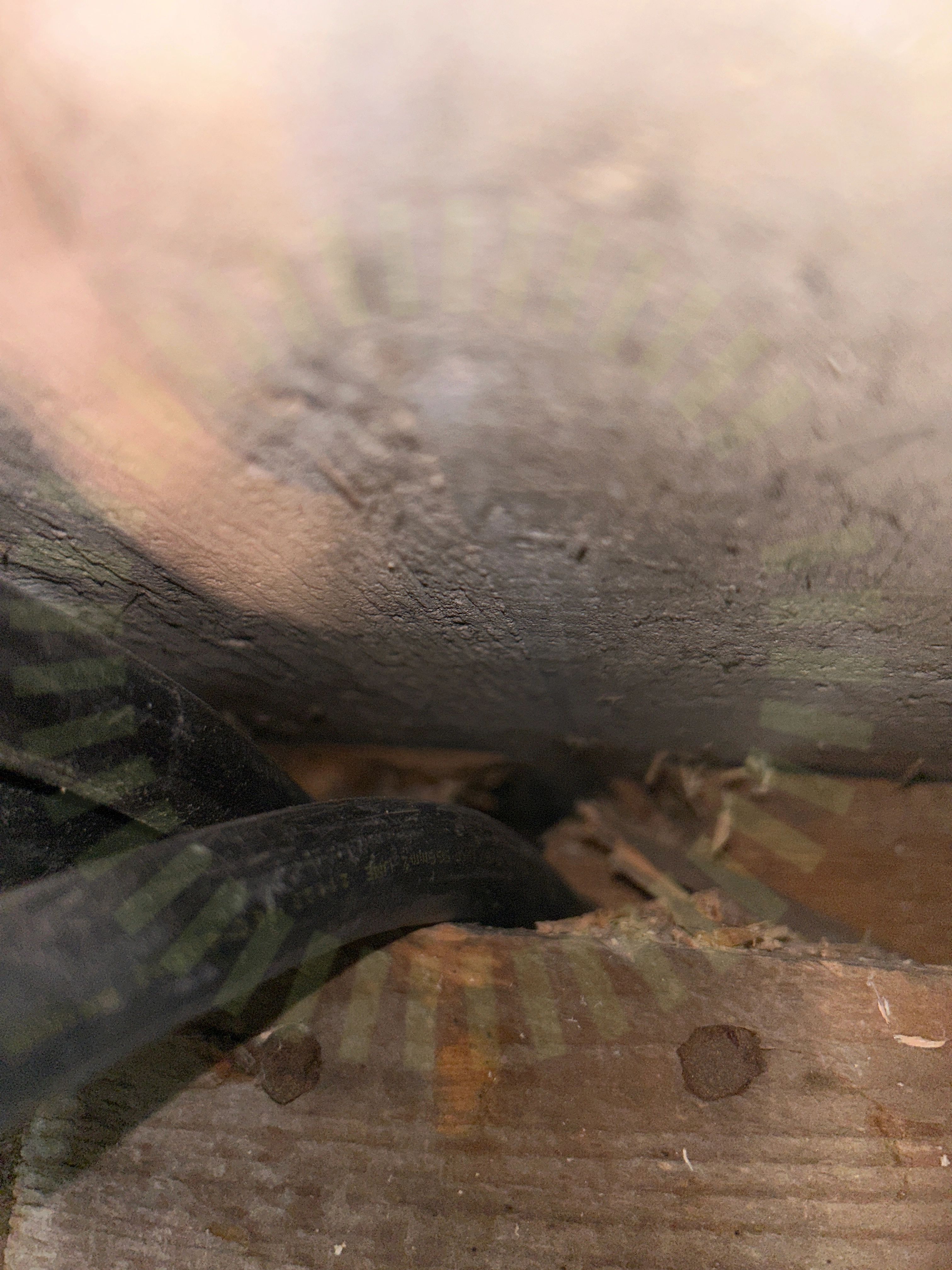

5.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

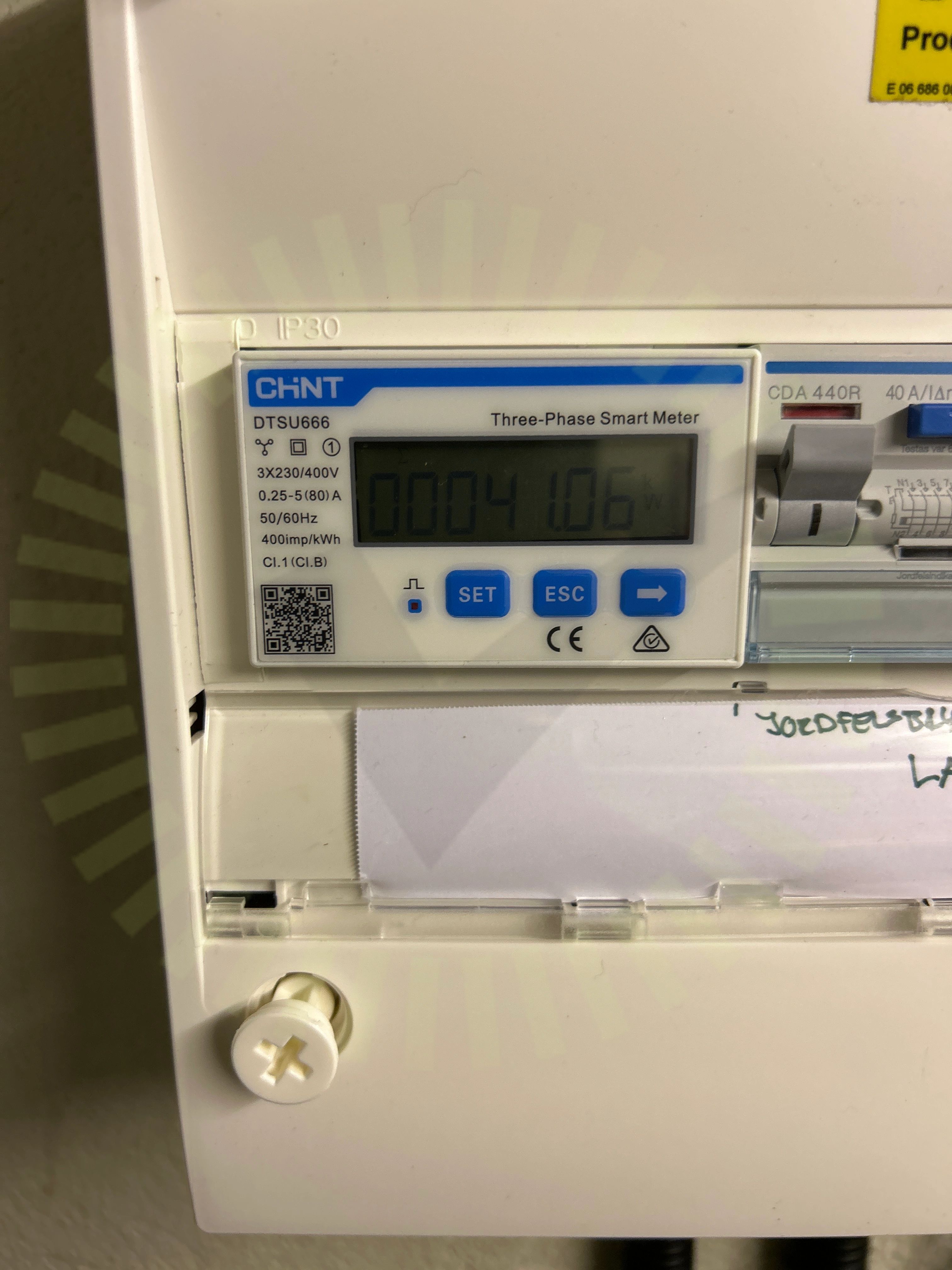

5.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

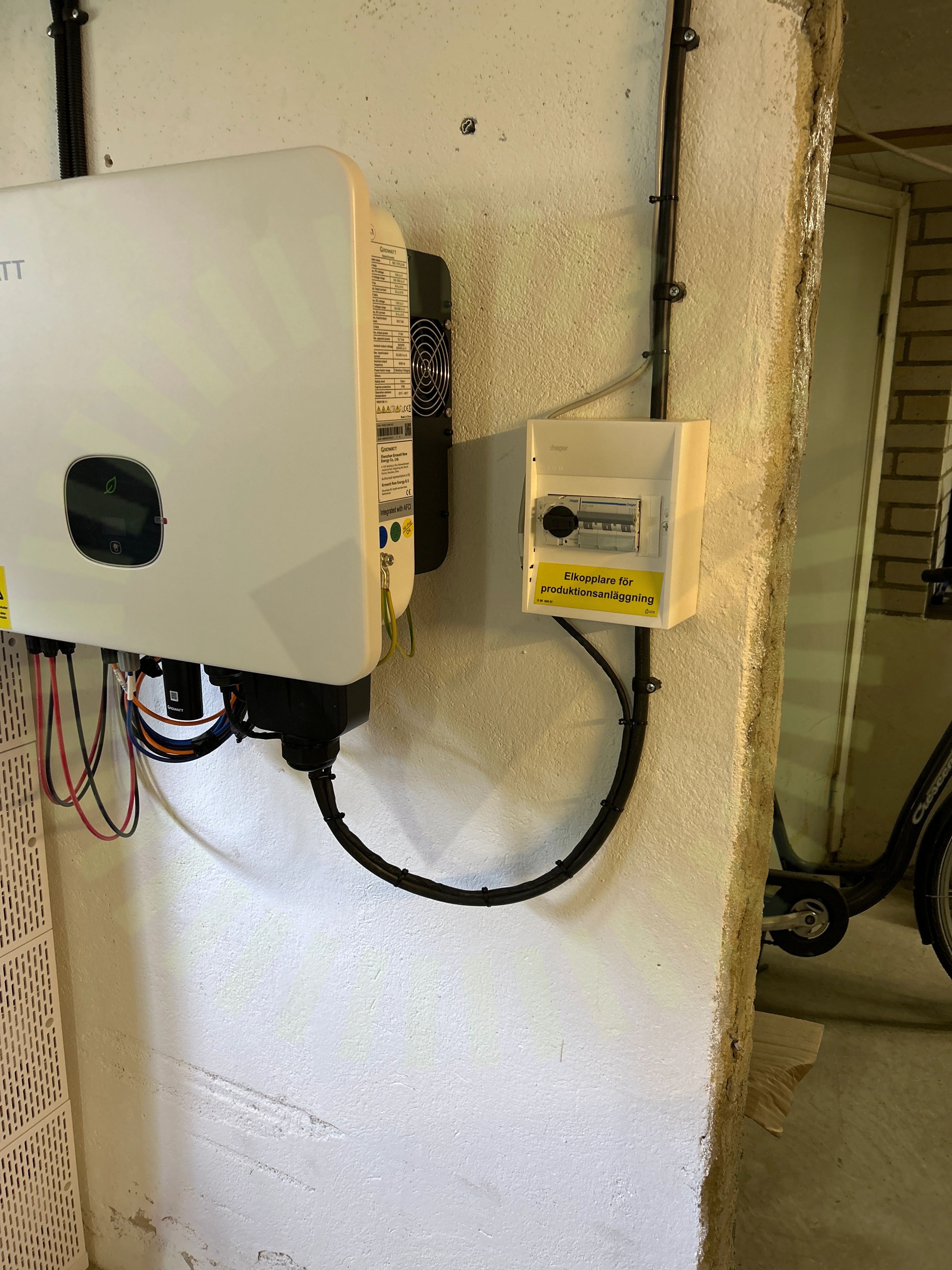

5.5 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

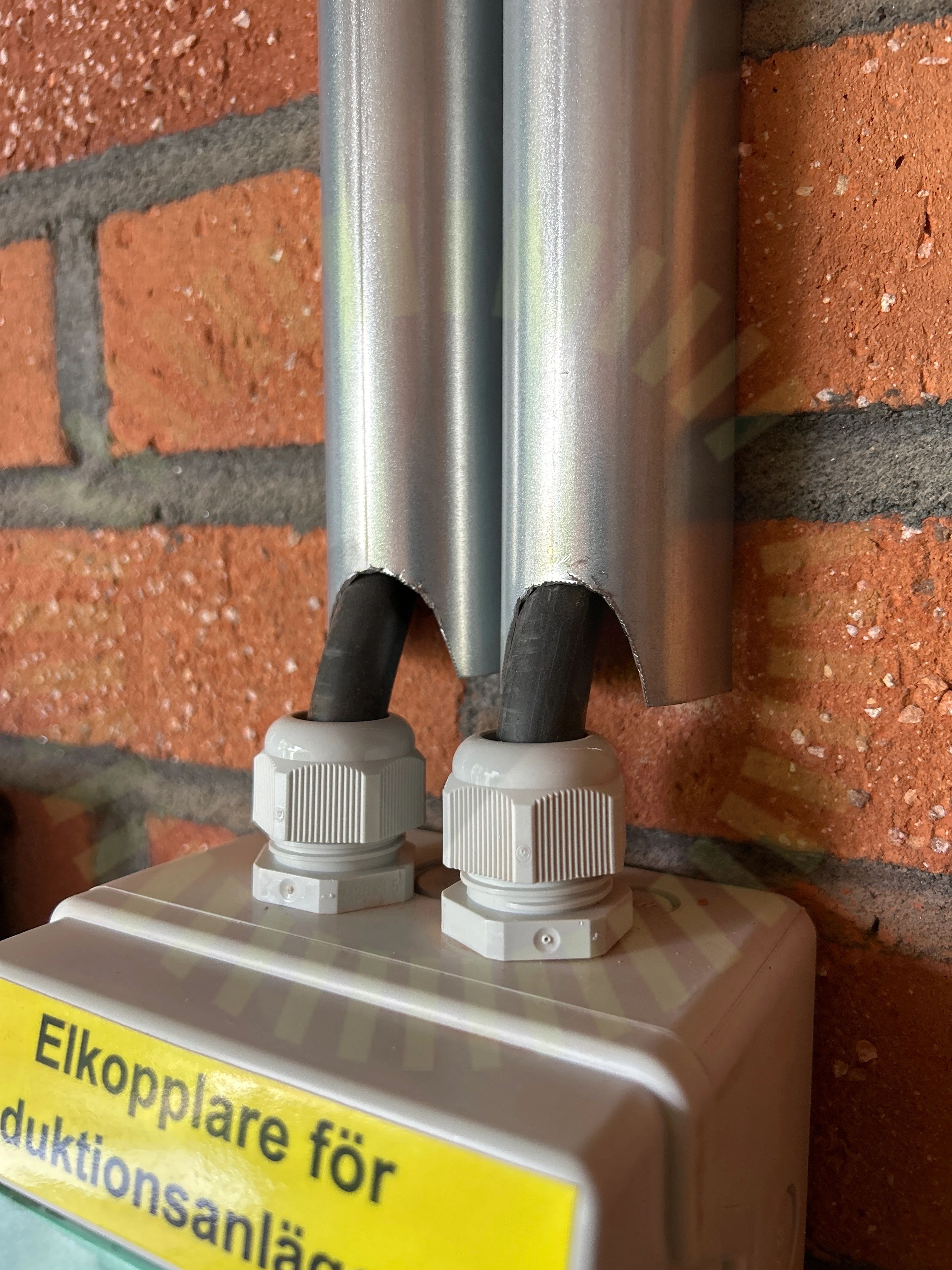

5.6 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

32/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39

Strängdesign

Nordmount Panntak: Bärläkt

Anmärkningar

4/24

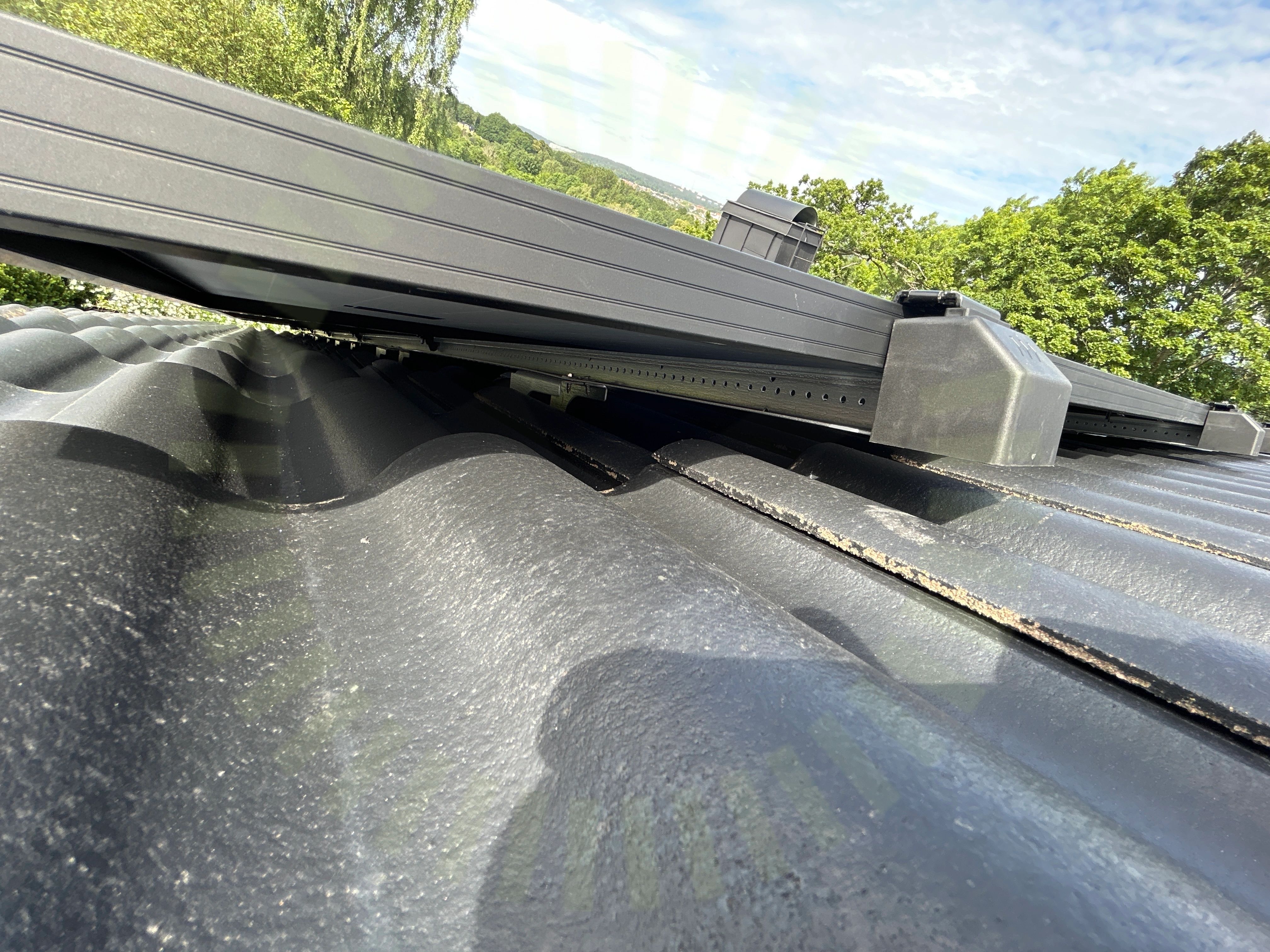

6.1 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4

6.2 Skenornas infästning

Inte godkänd

Skenor infästa i takkrokens yttersta hålbild.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenskarvarSkenornas överhängSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, DMEGC: DM(XXX)M10RT-60HBB

Anmärkningar

1/1

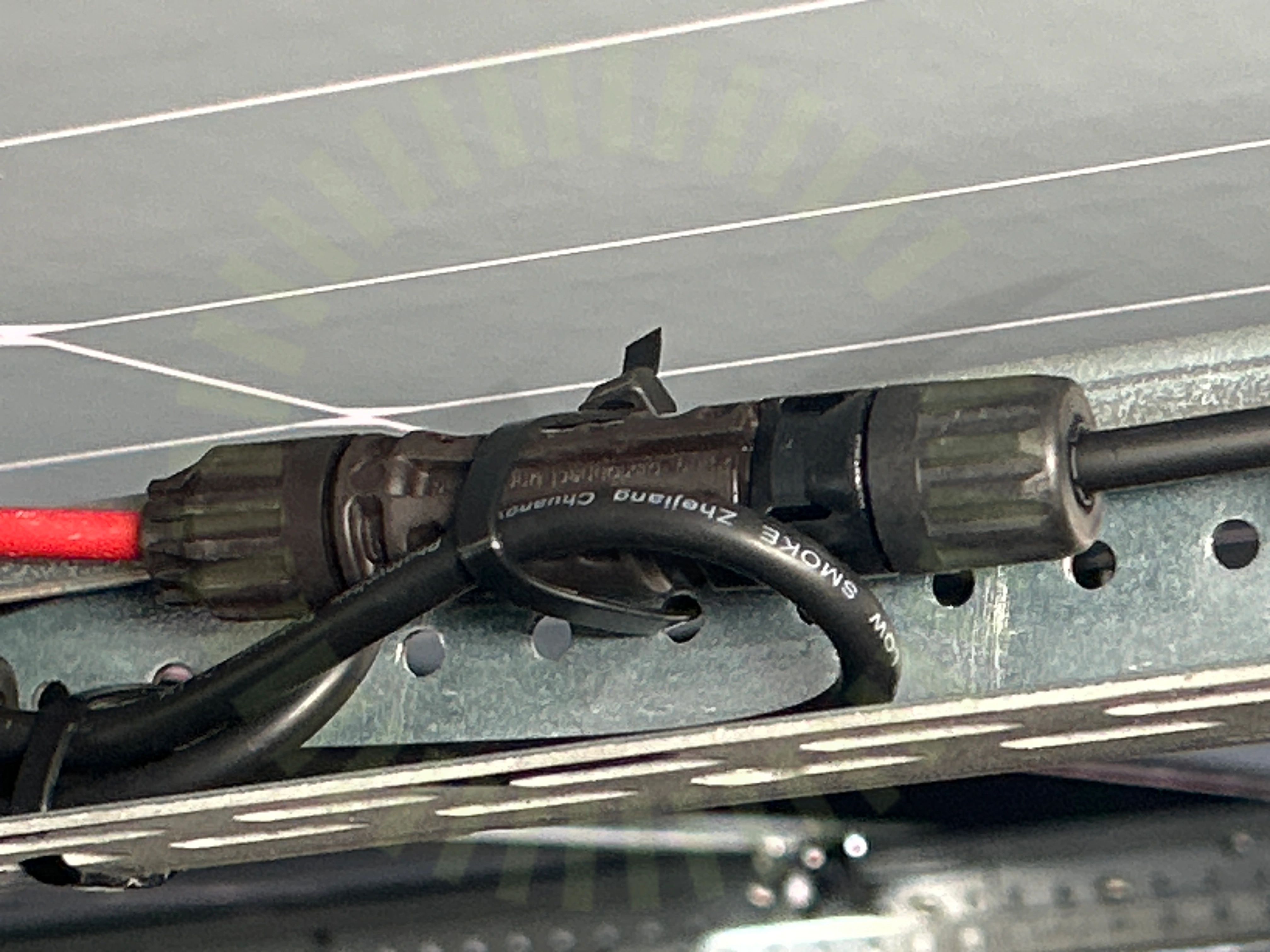

7.1 MC4 kontakt

Inte godkänd

Förskruvning är bottnad och packning är skadad.

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
