Besiktningsrapport

8.1

Installation genom

KNG EL KONSULT & INSTALLATION AB

Datum

4 april 2023

Ort

Märsta, Stockholms län

Takstolsinfästning

Klämmornas placering

Panelramar separerade

+ 8

85% godkända15% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av KNG EL KONSULT & INSTALLATION AB som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. En annan panel än vad som står i offerten

Avtal

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Mätprotokoll DC

Batteri

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/17

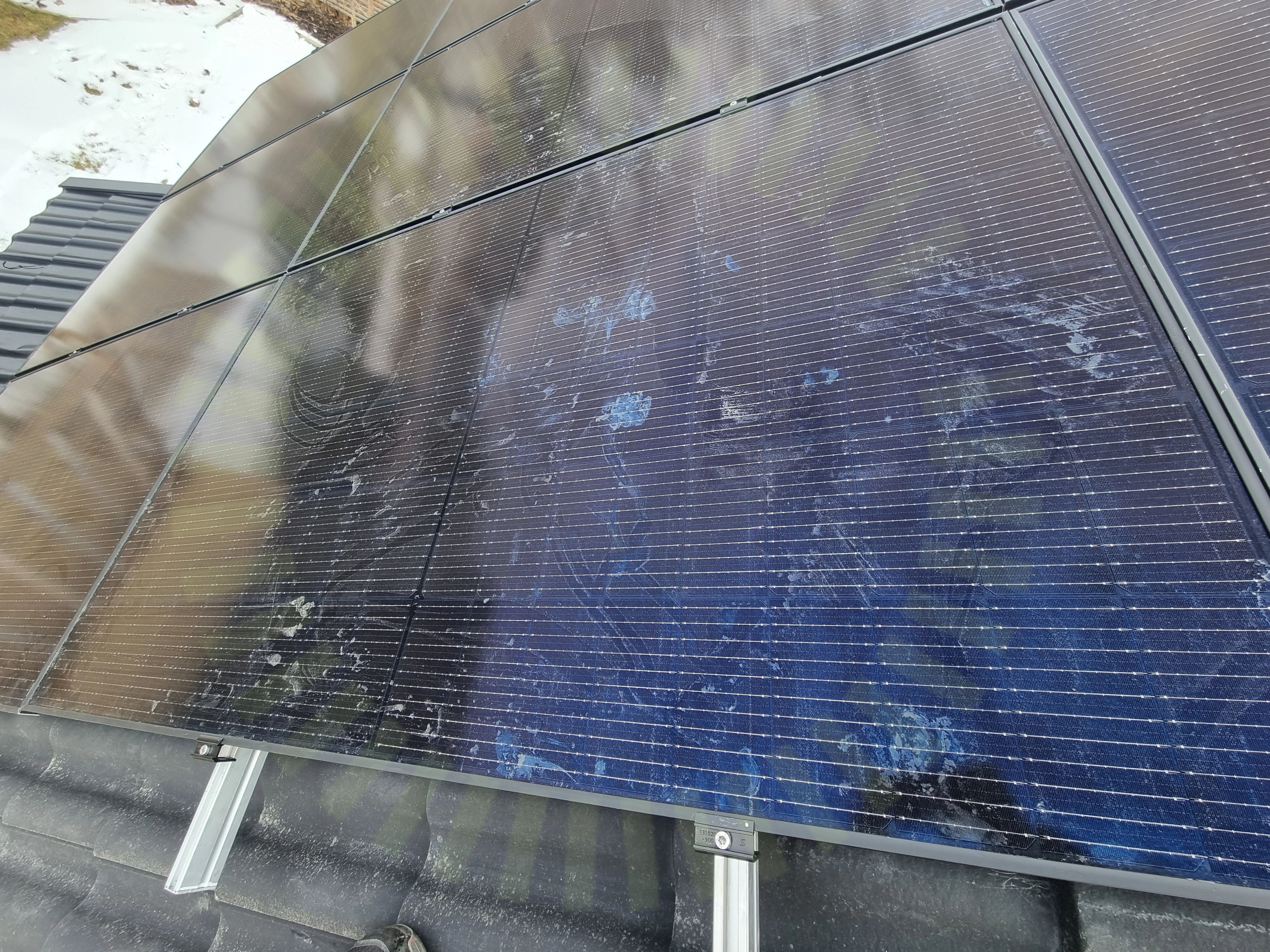

4.1 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

4.2 Strängförläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

SEK 457. Sida 15

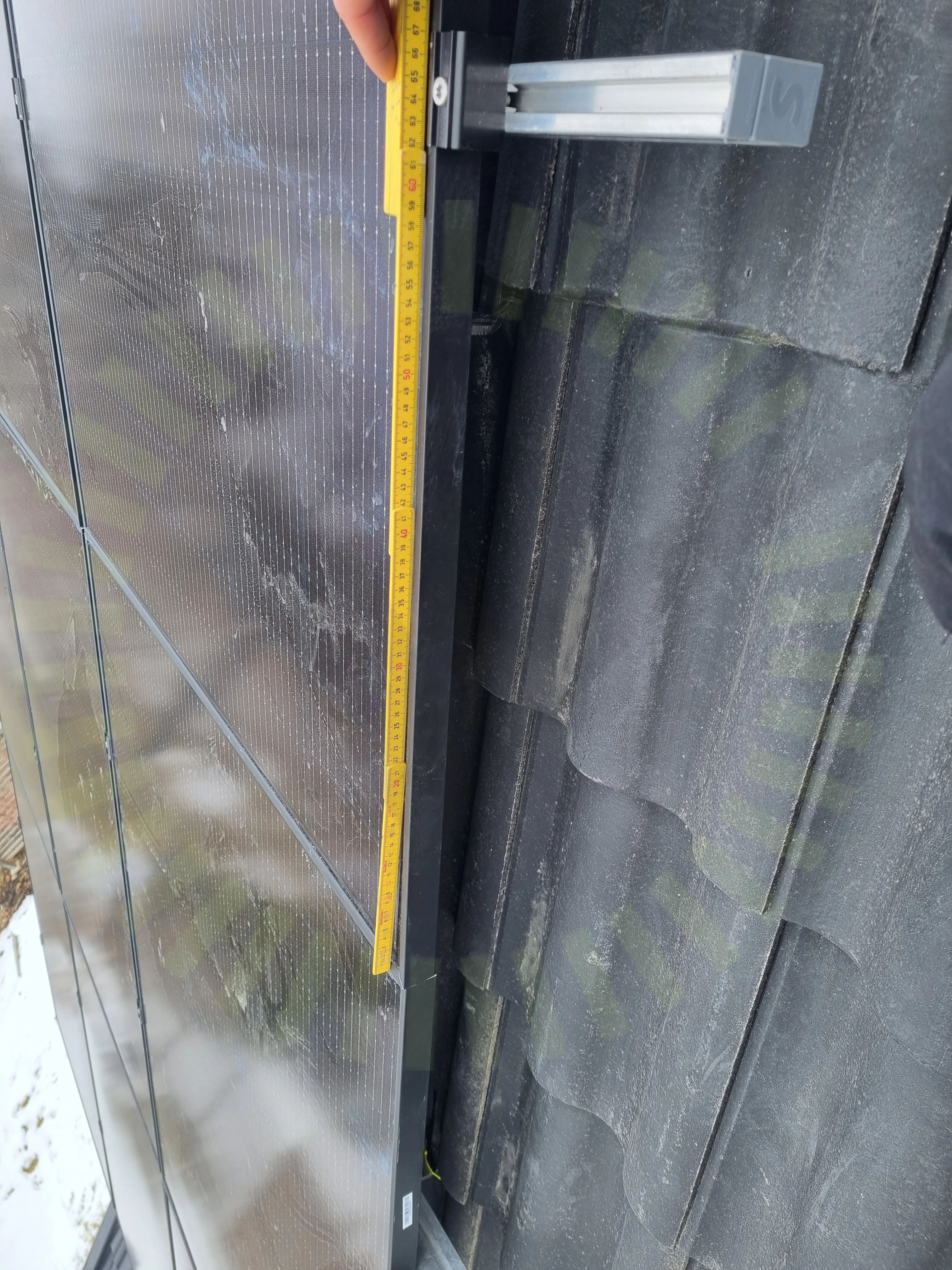

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

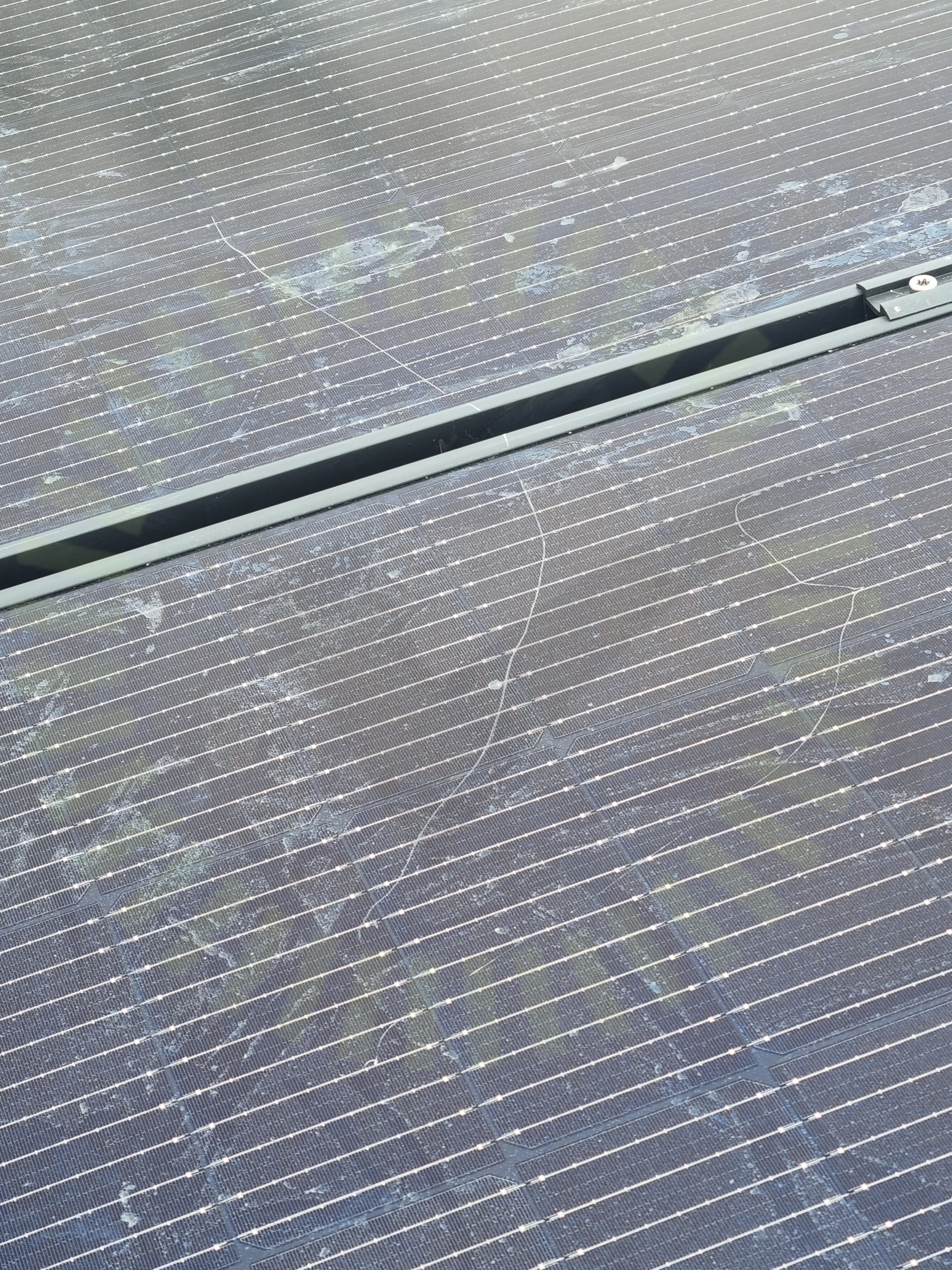

4.4 Skador

Inte godkänd

Skador noterade på panelerna.

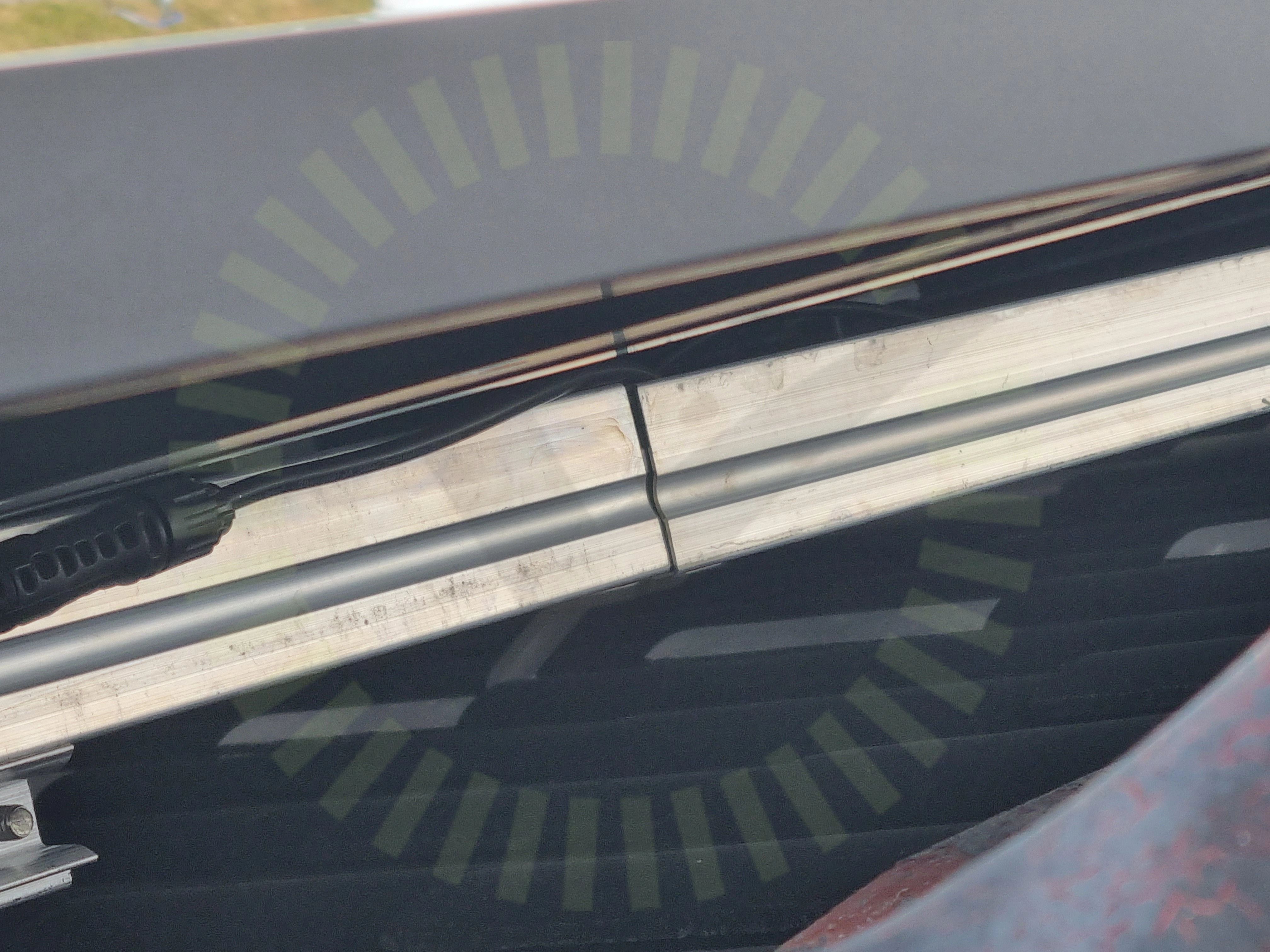

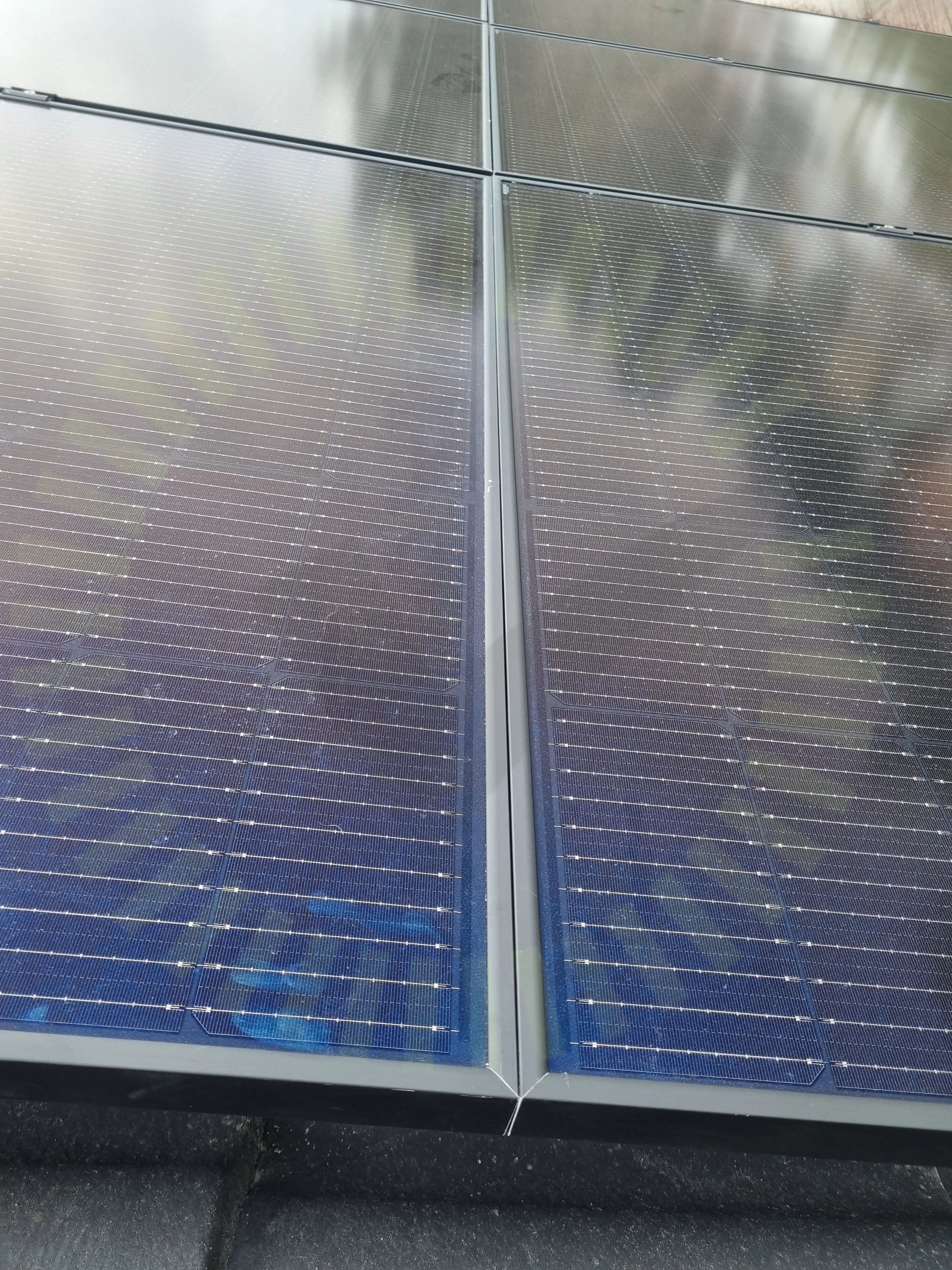

4.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

Godkända kontrollpunkter

12/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradieKopplingslådaSkuggaSpänningar i ramStress på kontakter

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

8/24

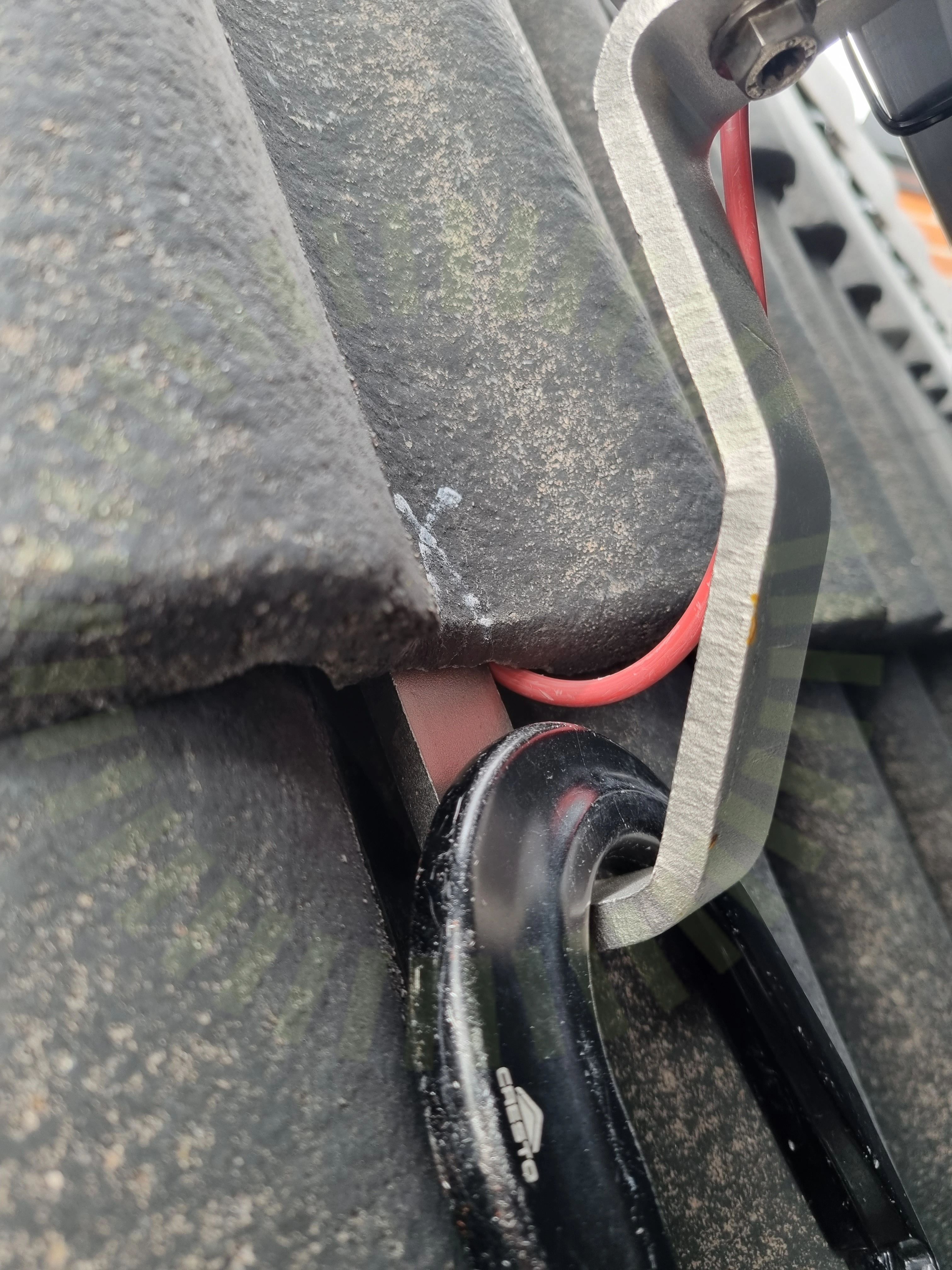

5.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

5.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

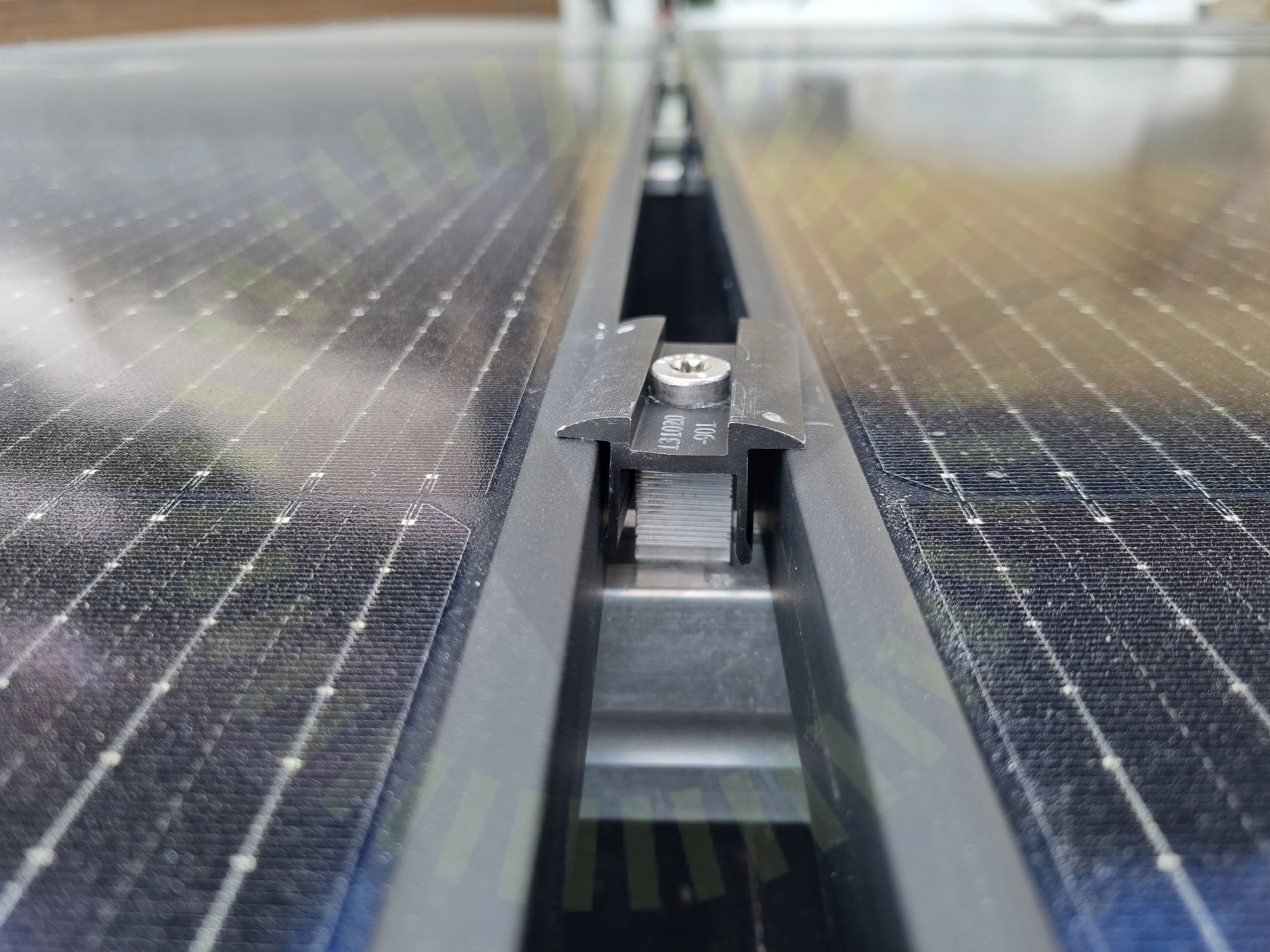

5.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

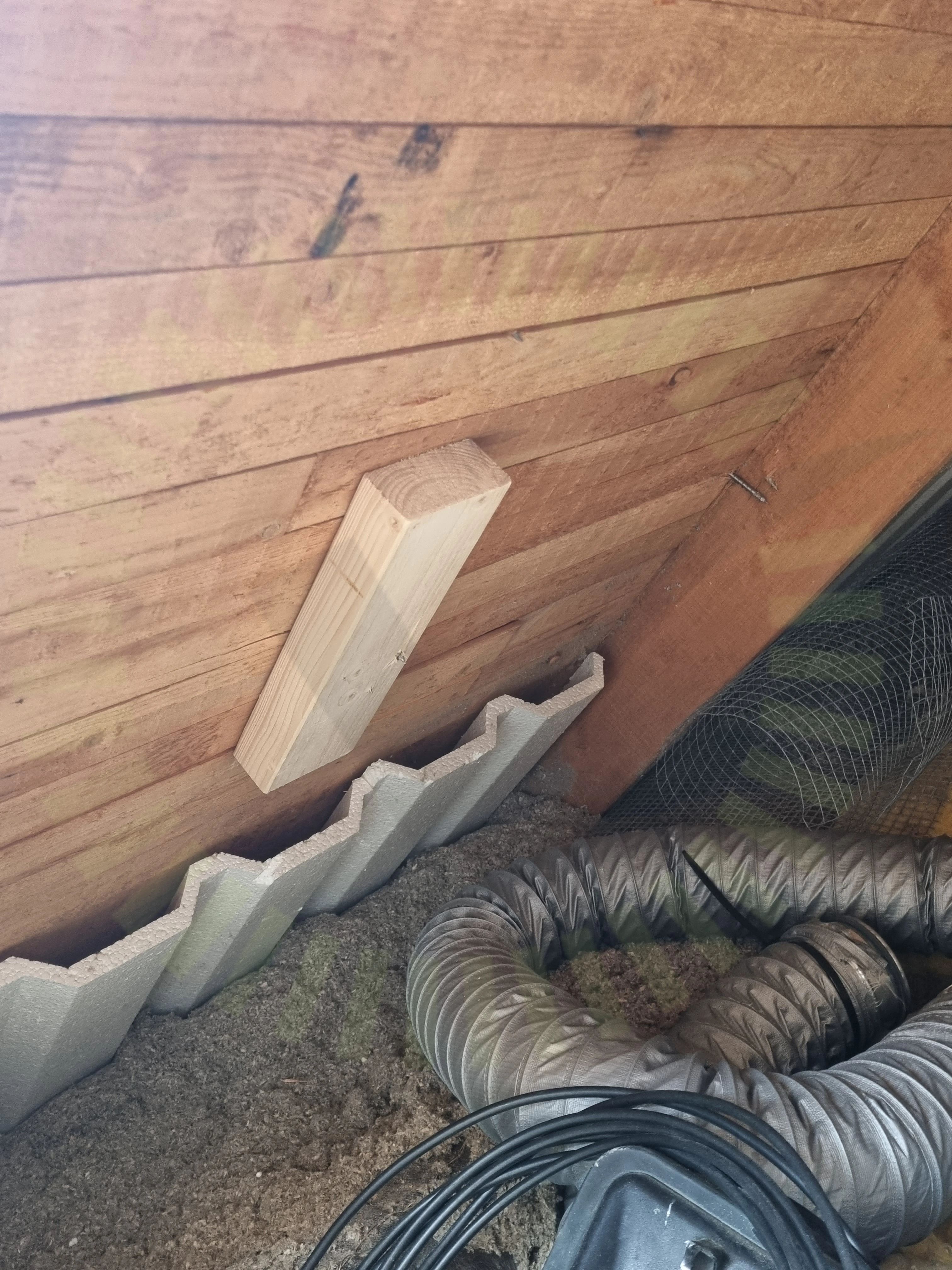

5.4 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

5.5 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

5.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Infästning är utfört merparten i råspont.

Tillverkarens montageanvisningar

5.8 Takstolsinfästning

Inte godkänd

Infästningar sitter utanför takstolarna.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

16/24

Använd skruv för klämmaFrämmande materialHöjdjusteringKlämmans placering i skenaPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/33

7.1 Avstånd närliggande objekt

Överenskommelse

Kunden och installatören är överens om att avstånd till närliggande objekt inte uppfylls och därmed kan påverka produktens garantier.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

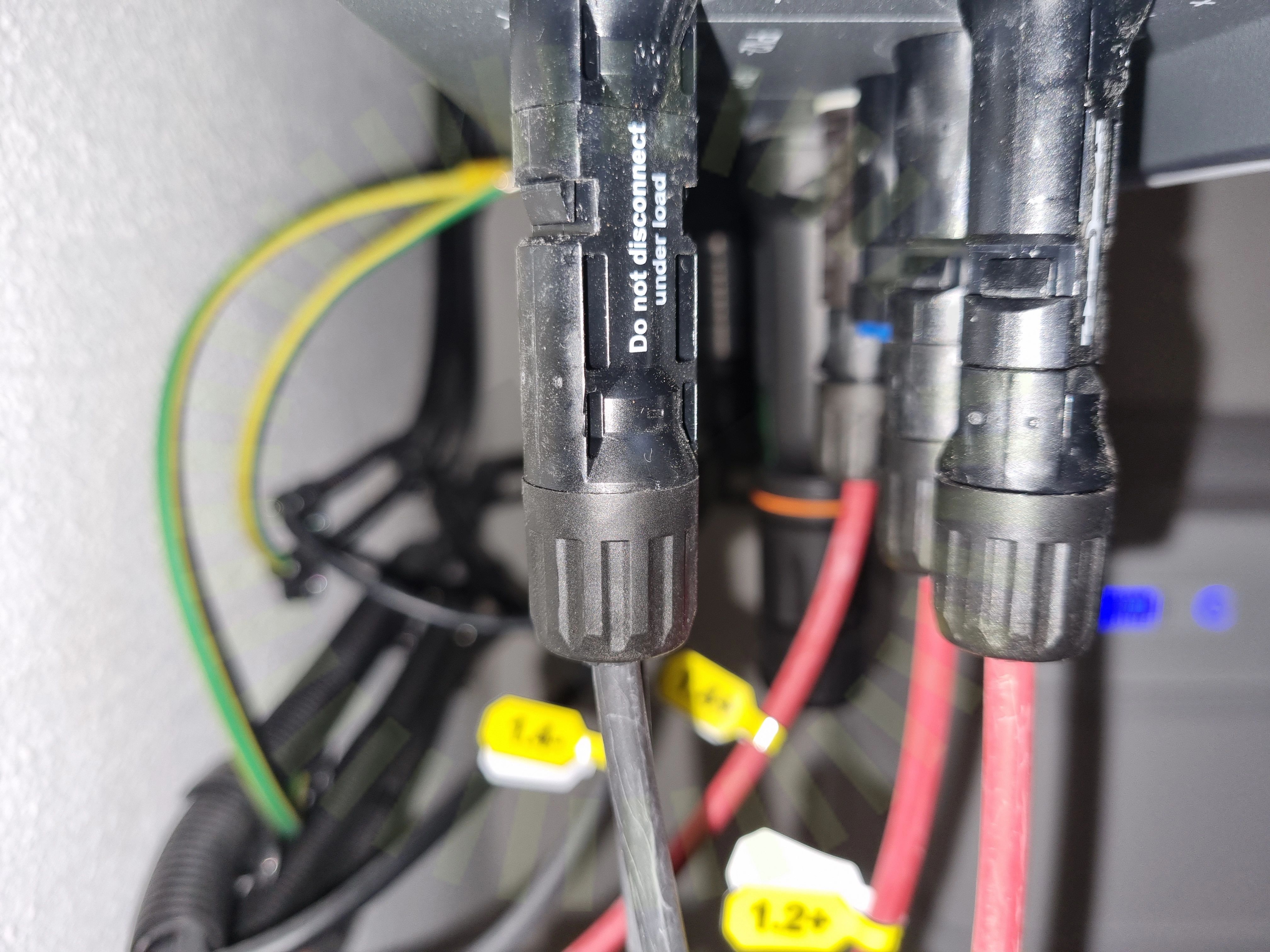

7.2 DC Kontakter anslutning
