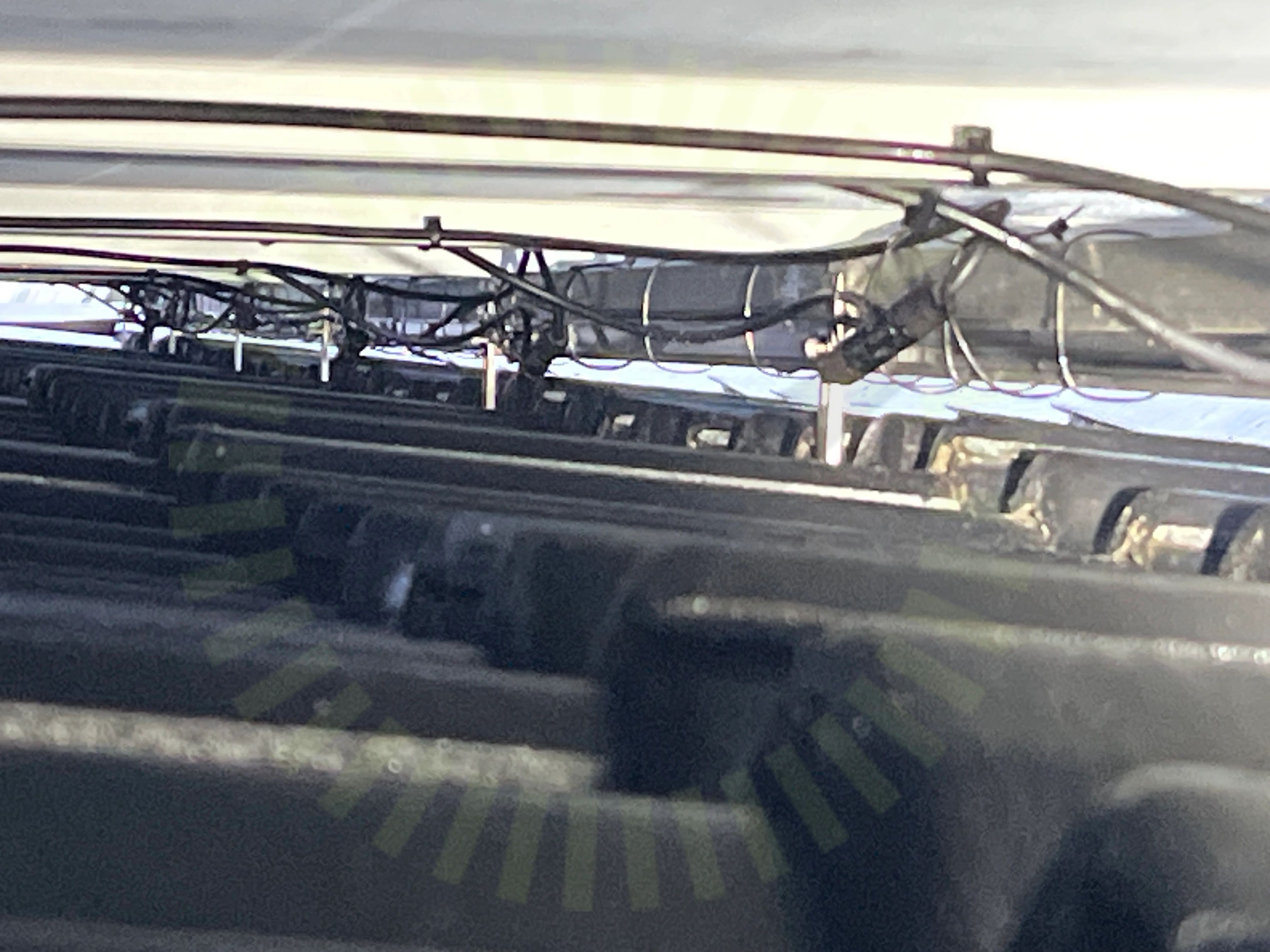

3.1 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
Besiktningsrapport
9.2
Installation genom
Assemblin Solar AB
Datum
24 januari 2024
Ort
Trollhättan, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-60-MH
MontagesystemUnisolar: Tile Roof
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Assemblin Solar AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Leapton: LP182*182-M-60-MH
Anmärkningar
1/18Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, Unisolar: Tile Roof
Anmärkningar
3/20

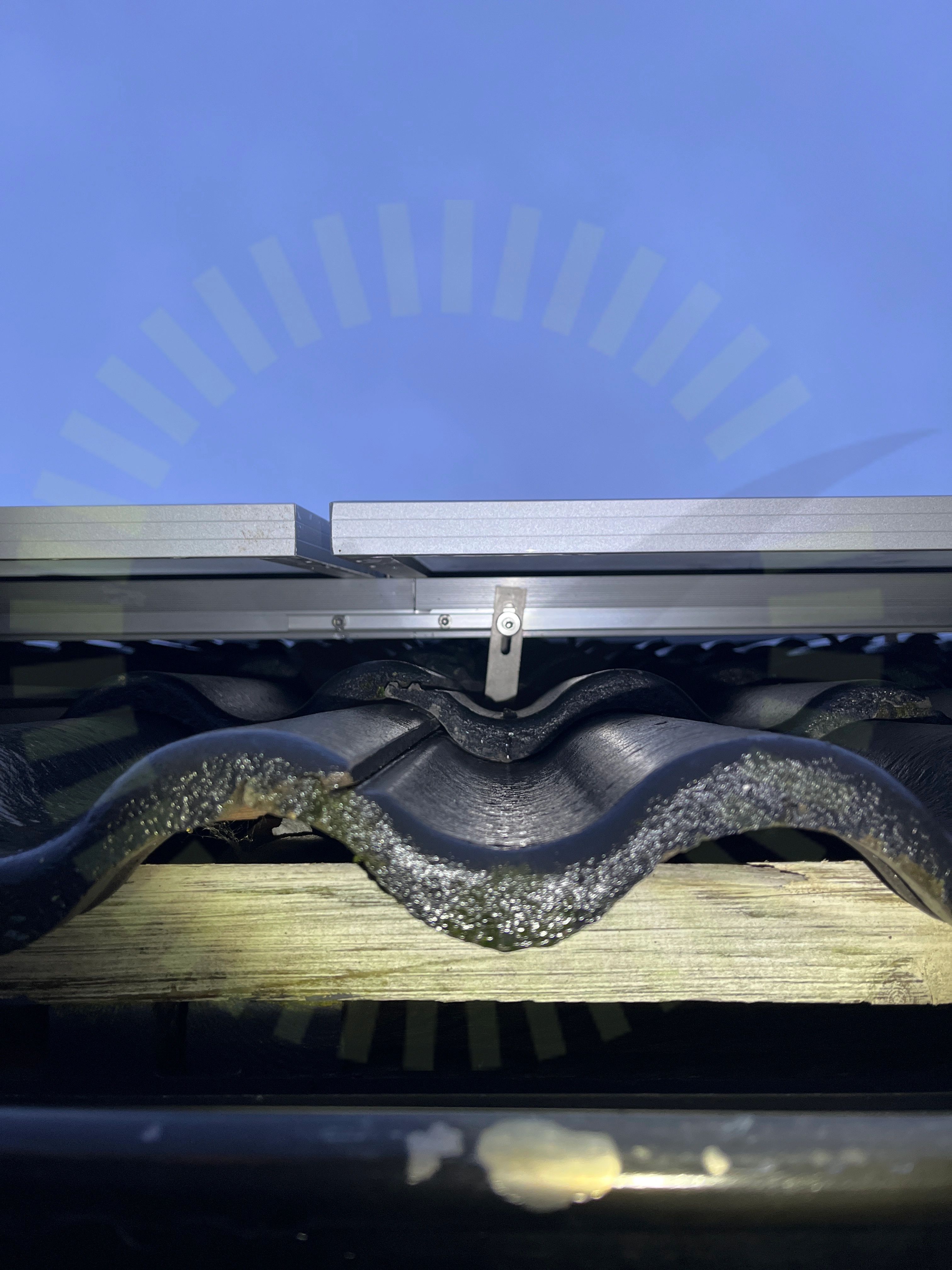

4.1 Skenornas infästning
Inte godkändKroken sitter snett.
Unisolar: Tile roof installation guide, Sida 4

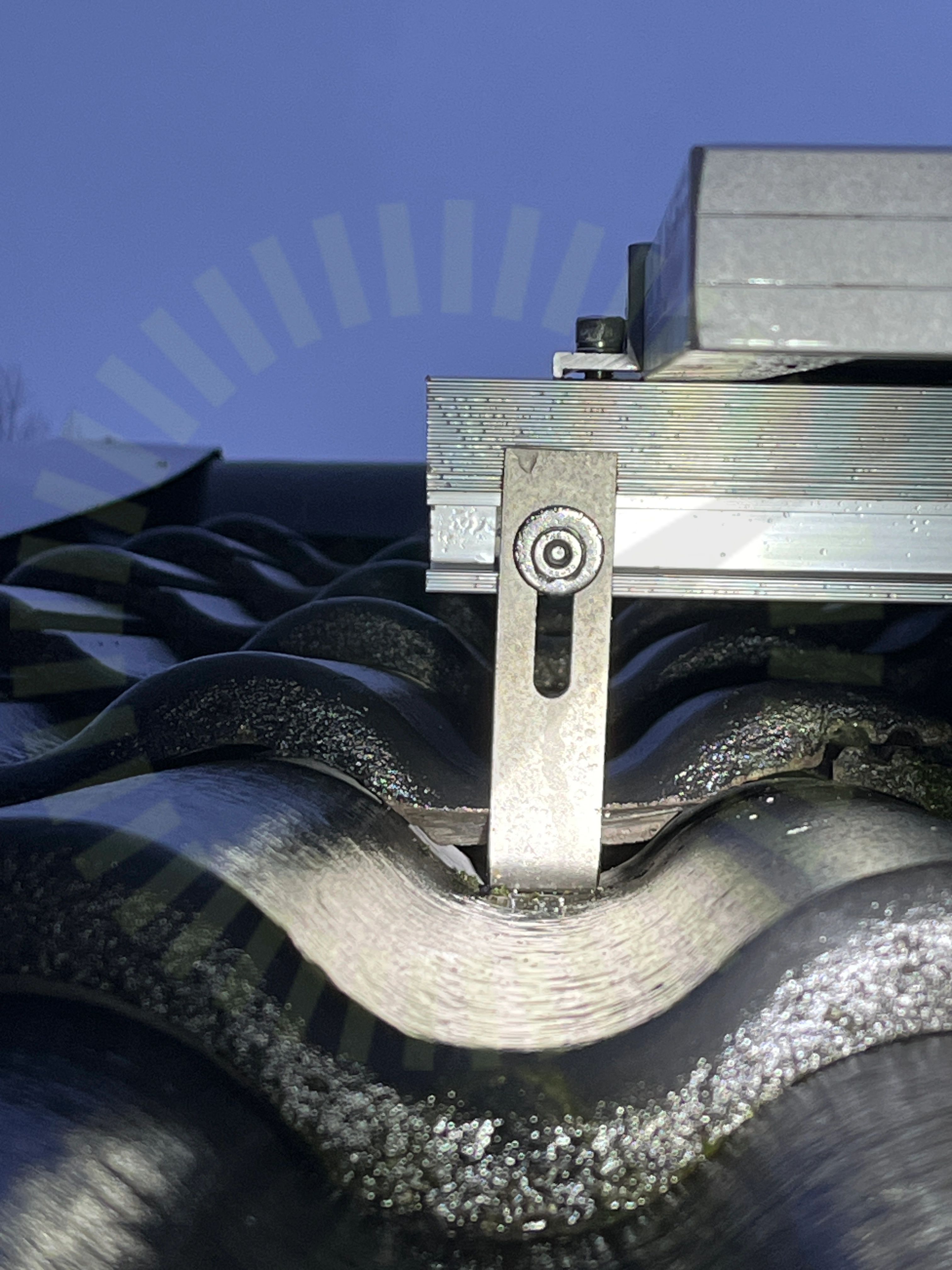

4.2 Underliggande takpanna
Inte godkändTakkroken ligger an mot underliggande takpanna.
Unisolar: Tile roof installation guide, Sida 3

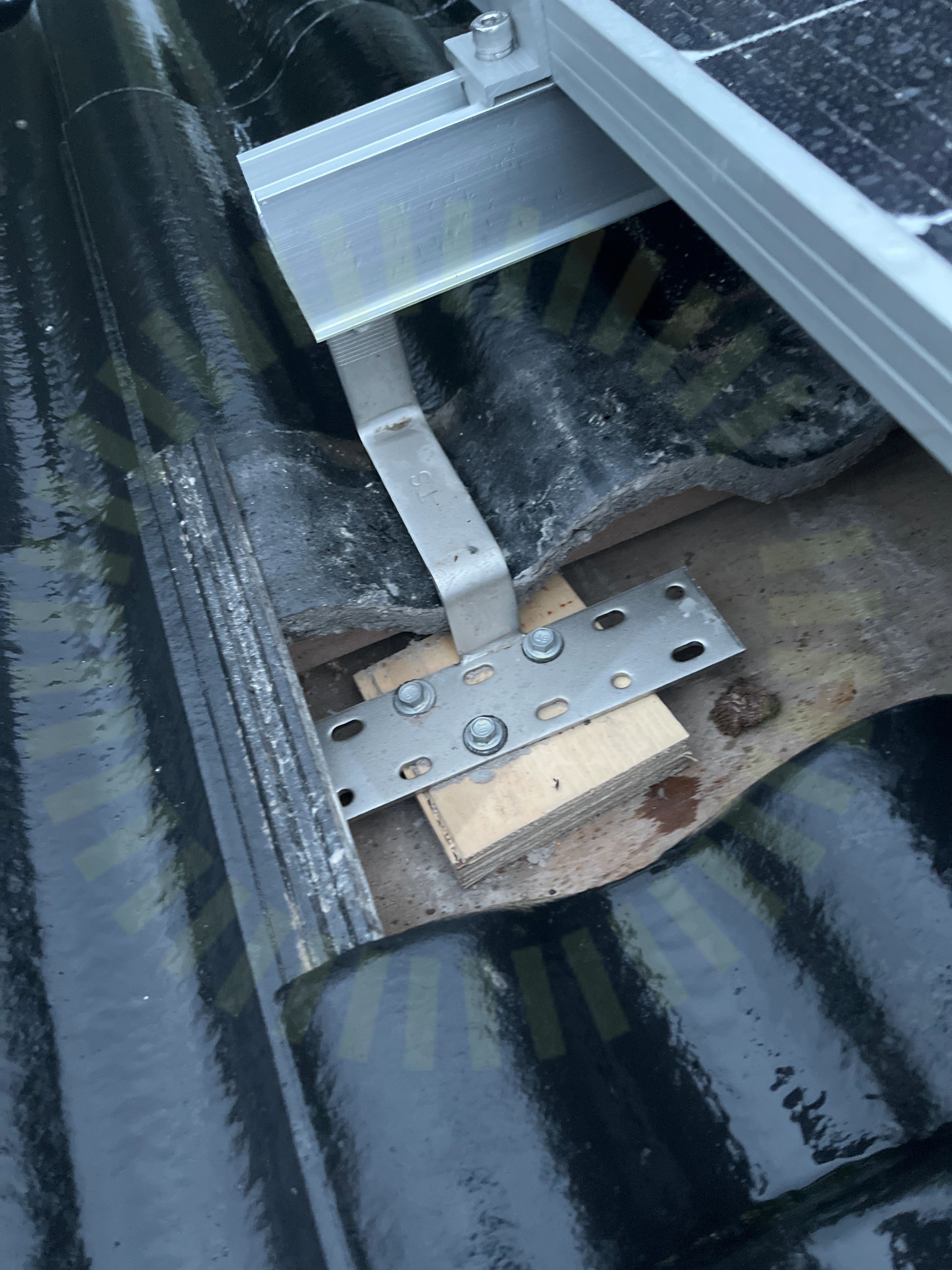

4.3 Takstolsinfästning
Inte godkändSkruvar är inte infästa enligt tillverkarens anvisningar.
Unisolar: Tile roof installation guide, Sida 2-4
Godkända kontrollpunkter
17/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

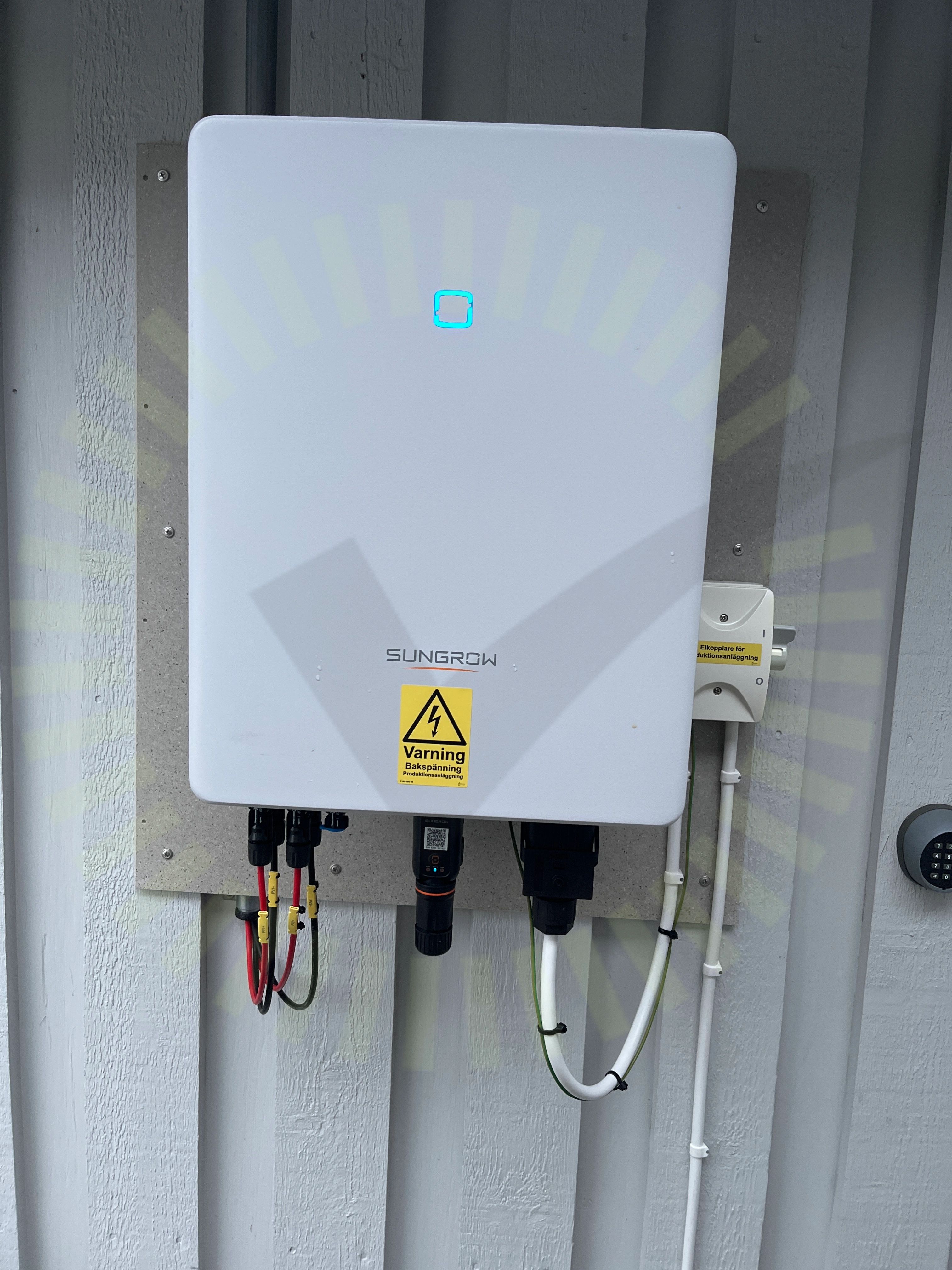

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/35

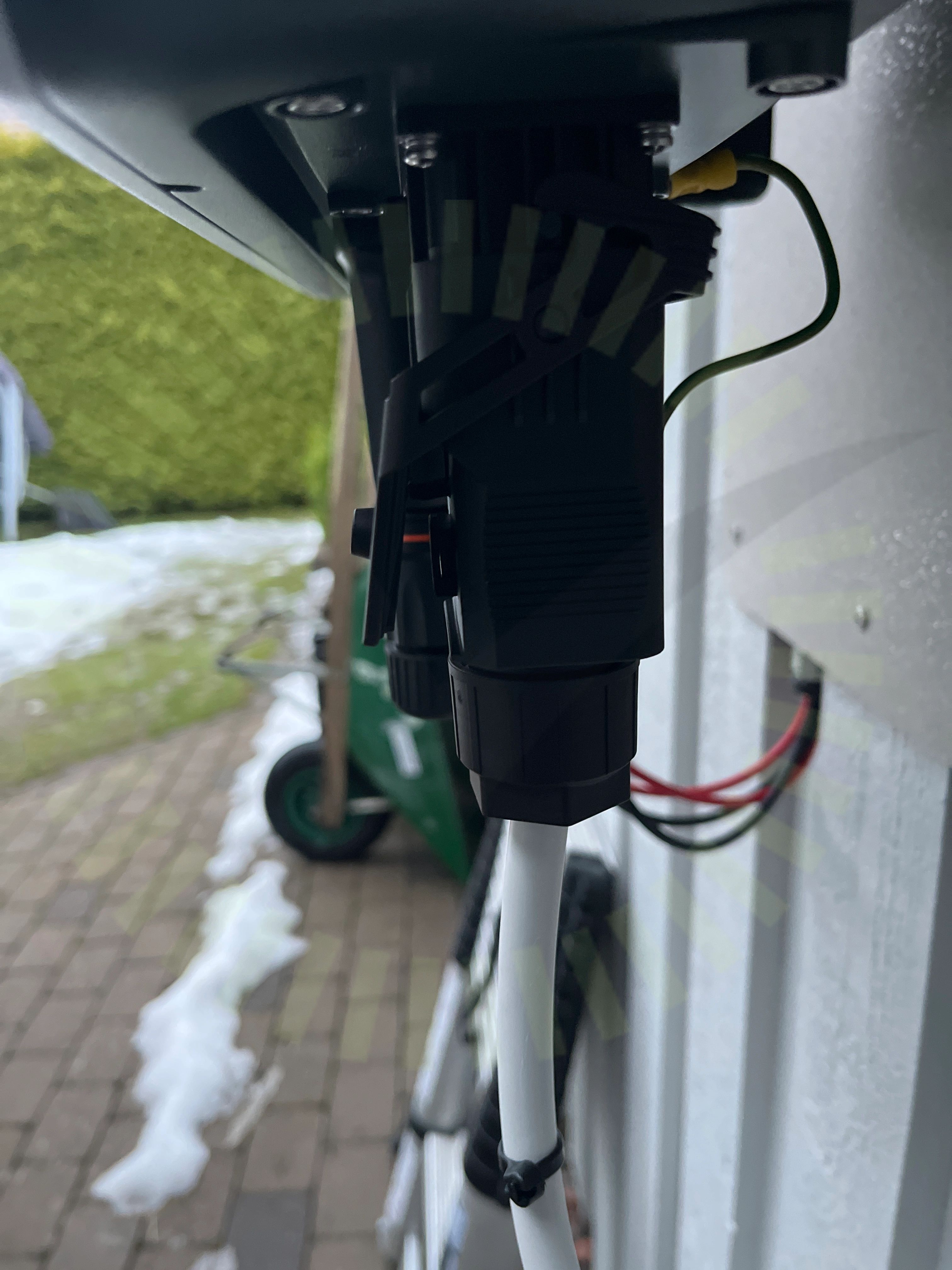

7.1 Förskruvning
Inte godkändLåsning för AC kontakten är inte åtdragen.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
