Besiktningsrapport

7.7

Installation genom

My Energy Partner AB

Datum

24 maj 2023

Ort

Uppsala, Uppsala län

Klämmornas placering

Föremål mot bakstycke

Kopplingslåda

+ 11

79% godkända21% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Papptak

VäxelriktareSolarEdge: SE3K-10K

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare DC

Installerad av My Energy Partner AB som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare DC

Anmärkningar

1/6

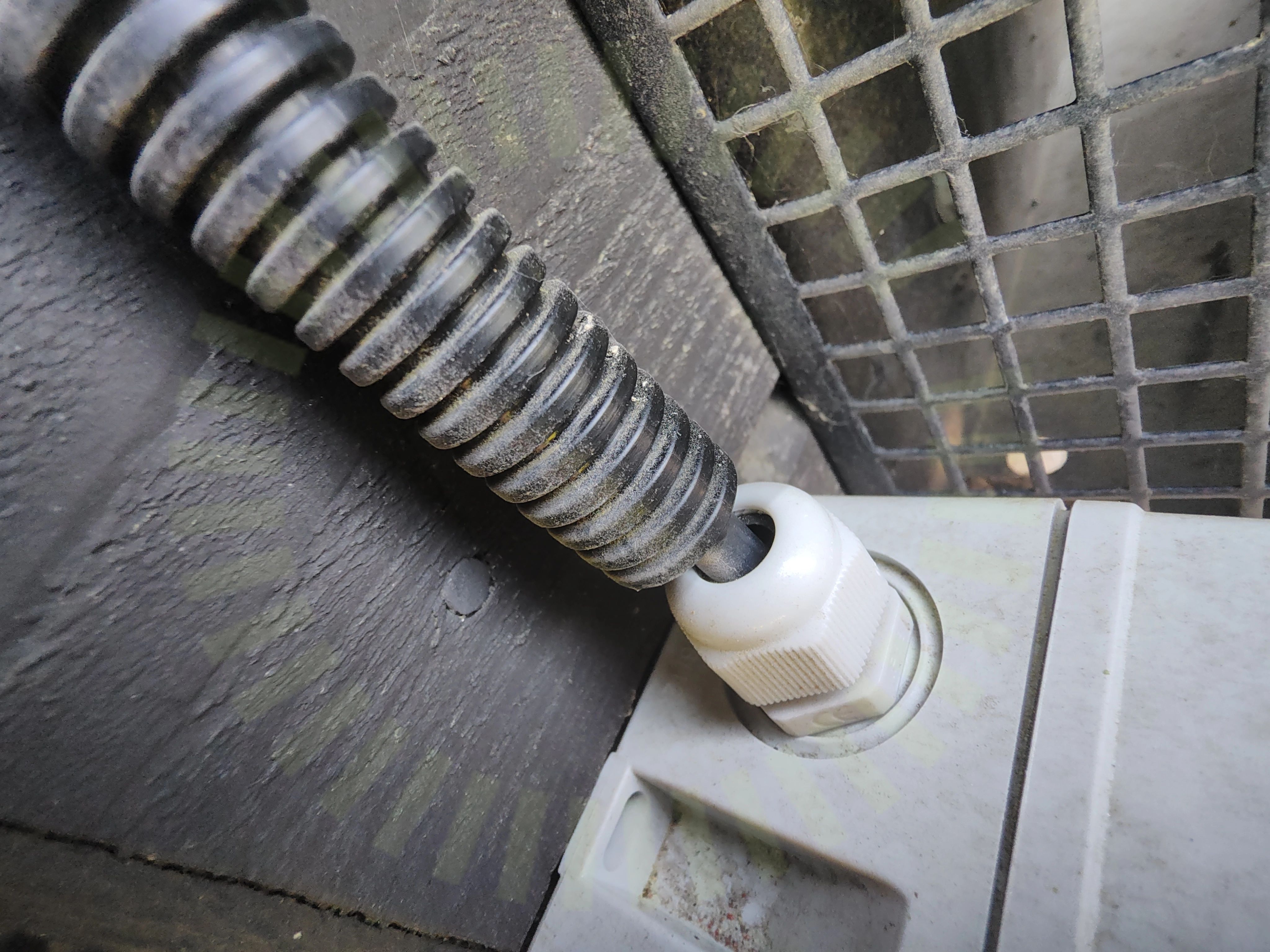

3.1 Förskruvningar

Inte godkänd

Förskruvningar håller inte tätt.

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

5/16

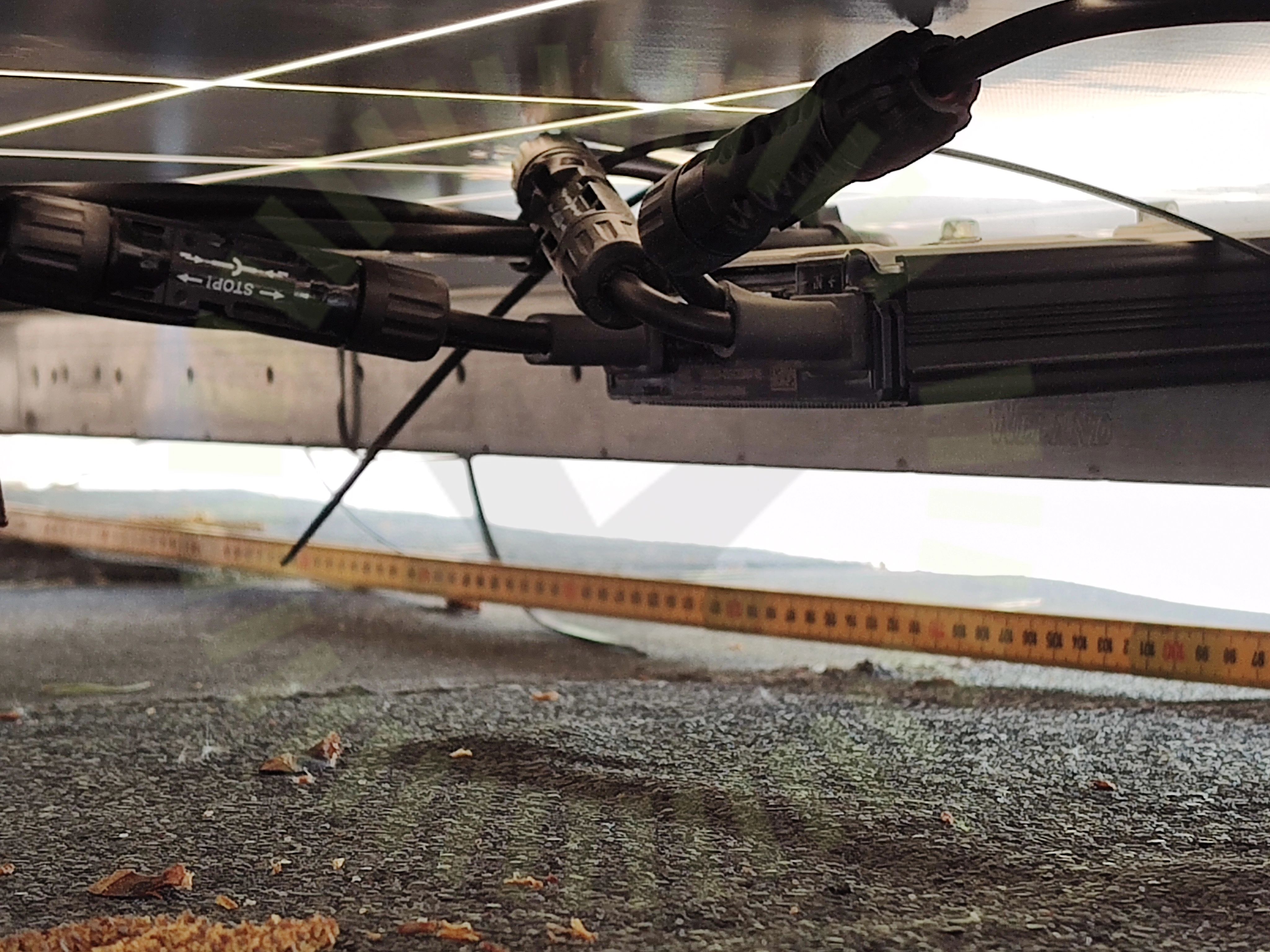

4.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

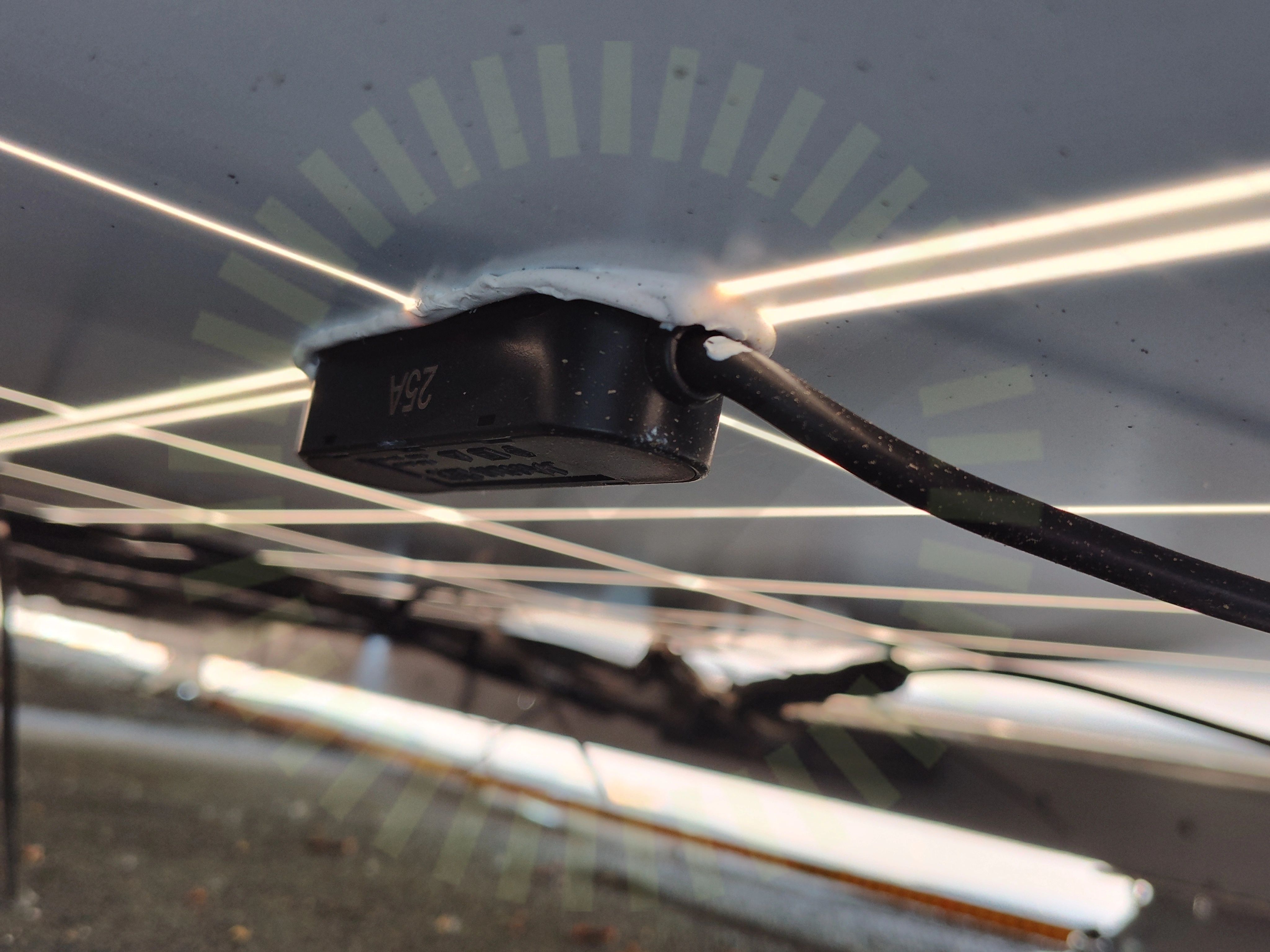

4.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

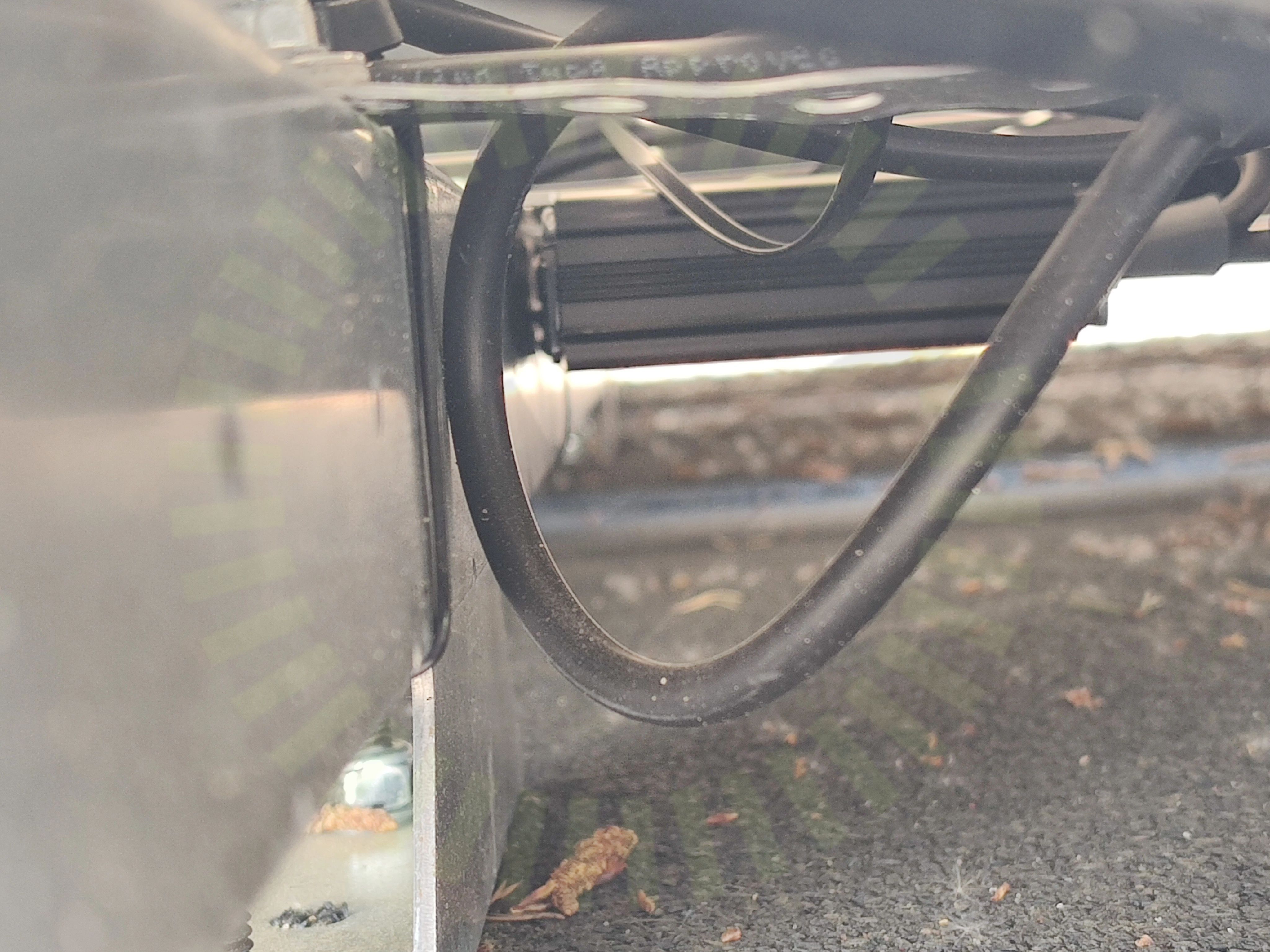

4.3 Placering

Inte godkänd

Optimerarna är inte placerade enligt tillverkarens anvisningar. Minst 10mm fritt utrymme ska finnas på kortsidan som nu ligger mot skenan.

Tillverkarens anvisningar

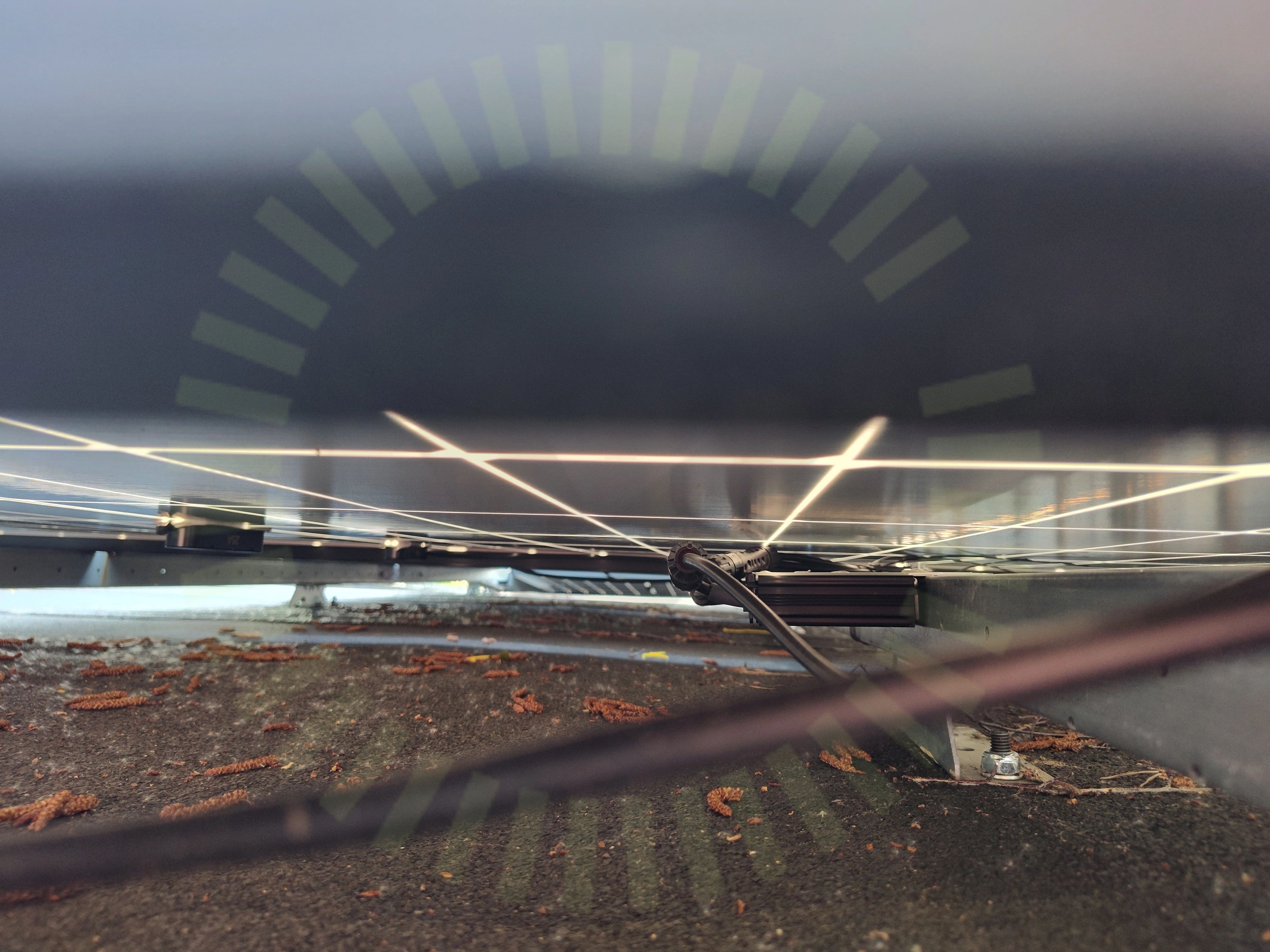

4.4 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

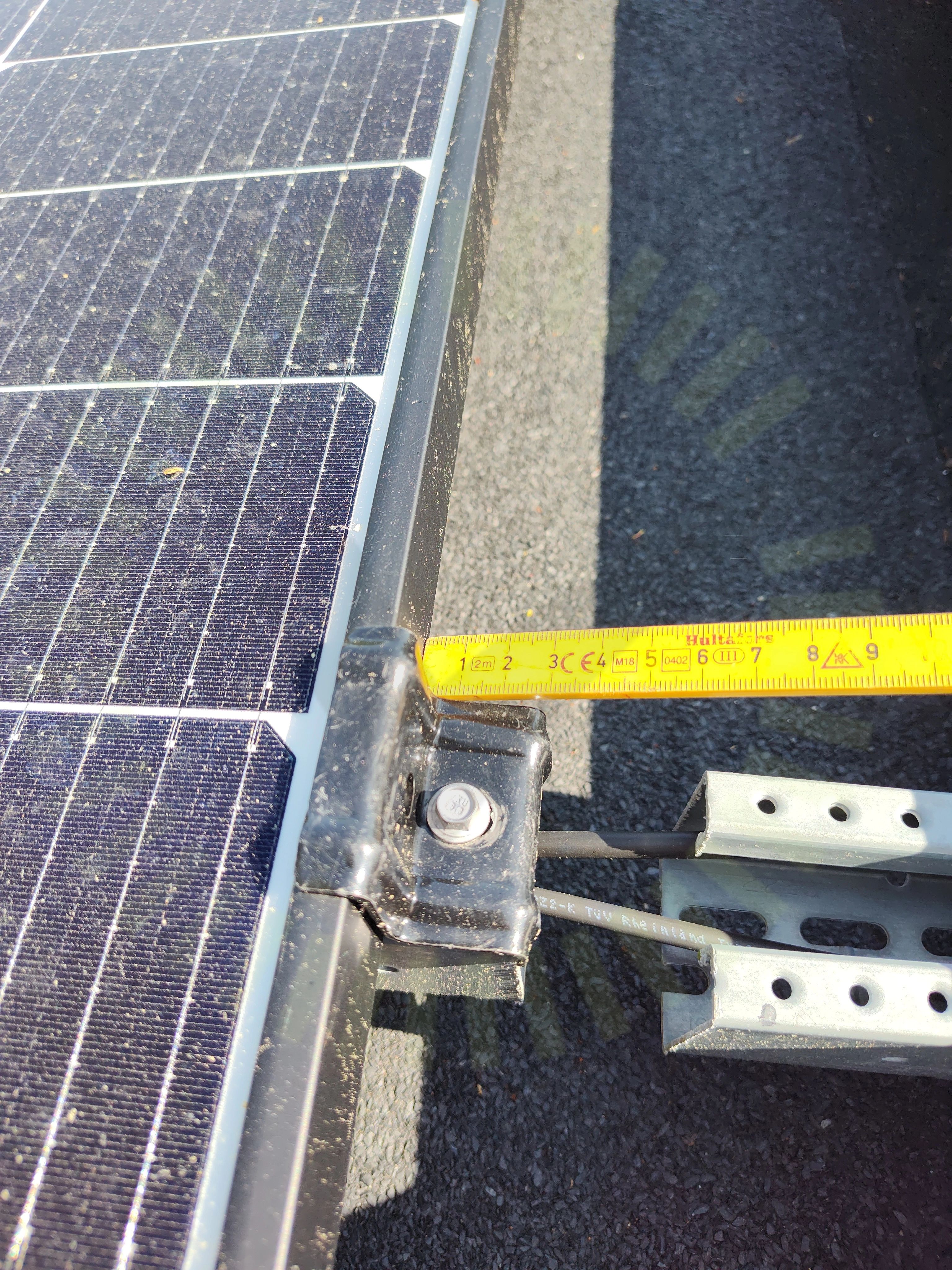

4.5 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

11/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

6/22

5.1 CC infästningar

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte tillgängligt.

MA1008 Sid 1 (1) | Version 3 - 220218

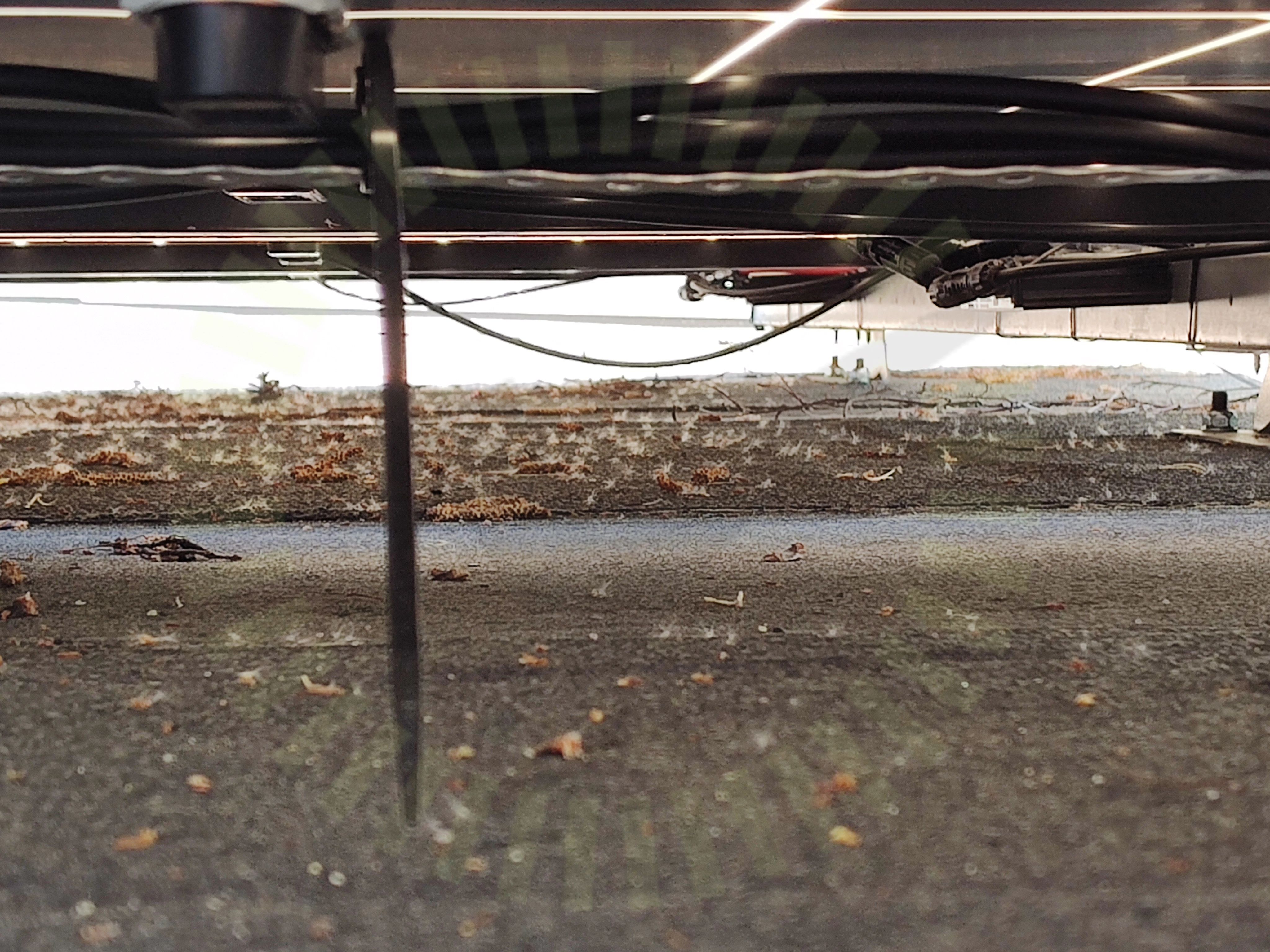

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

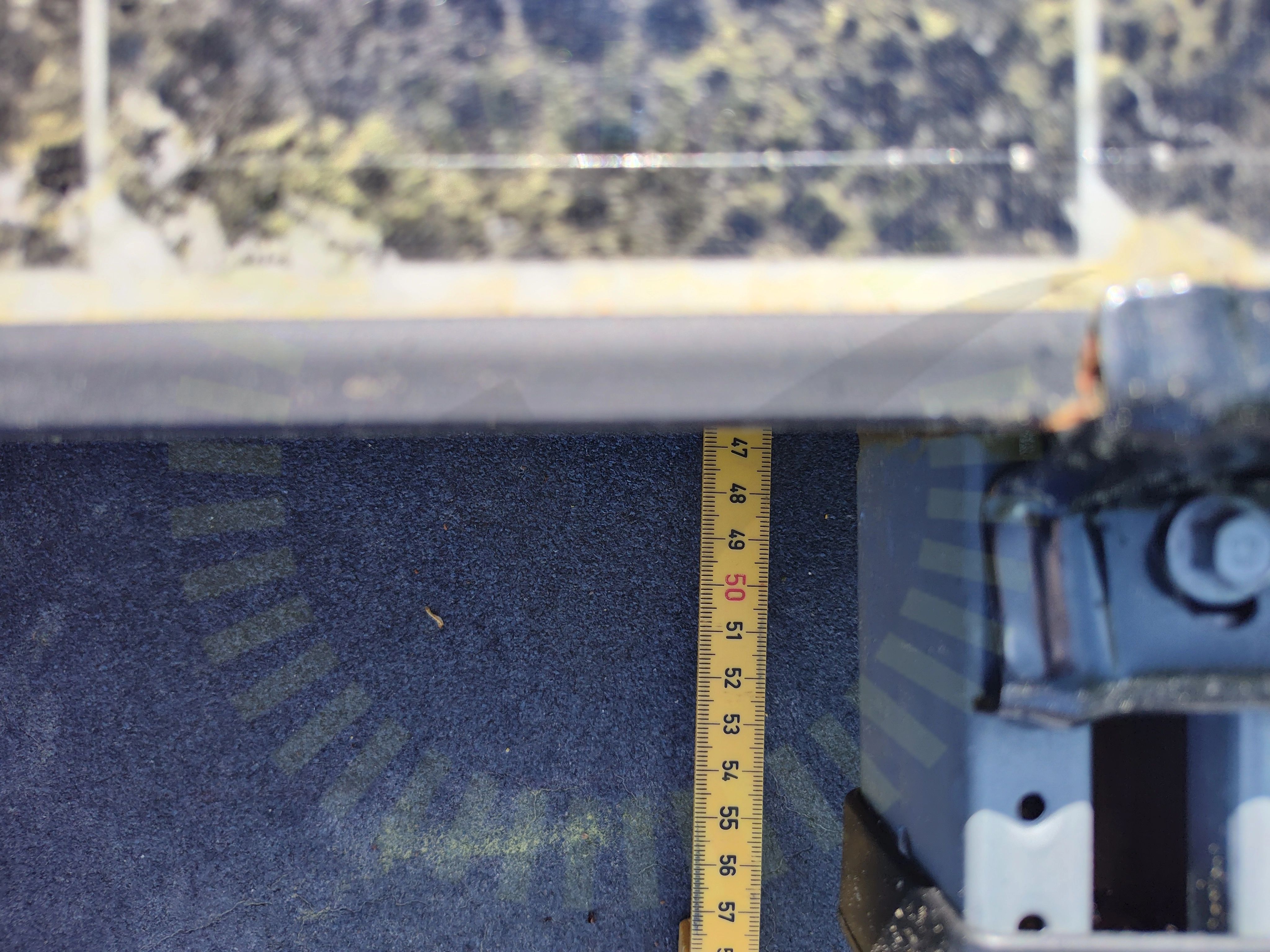

5.3 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

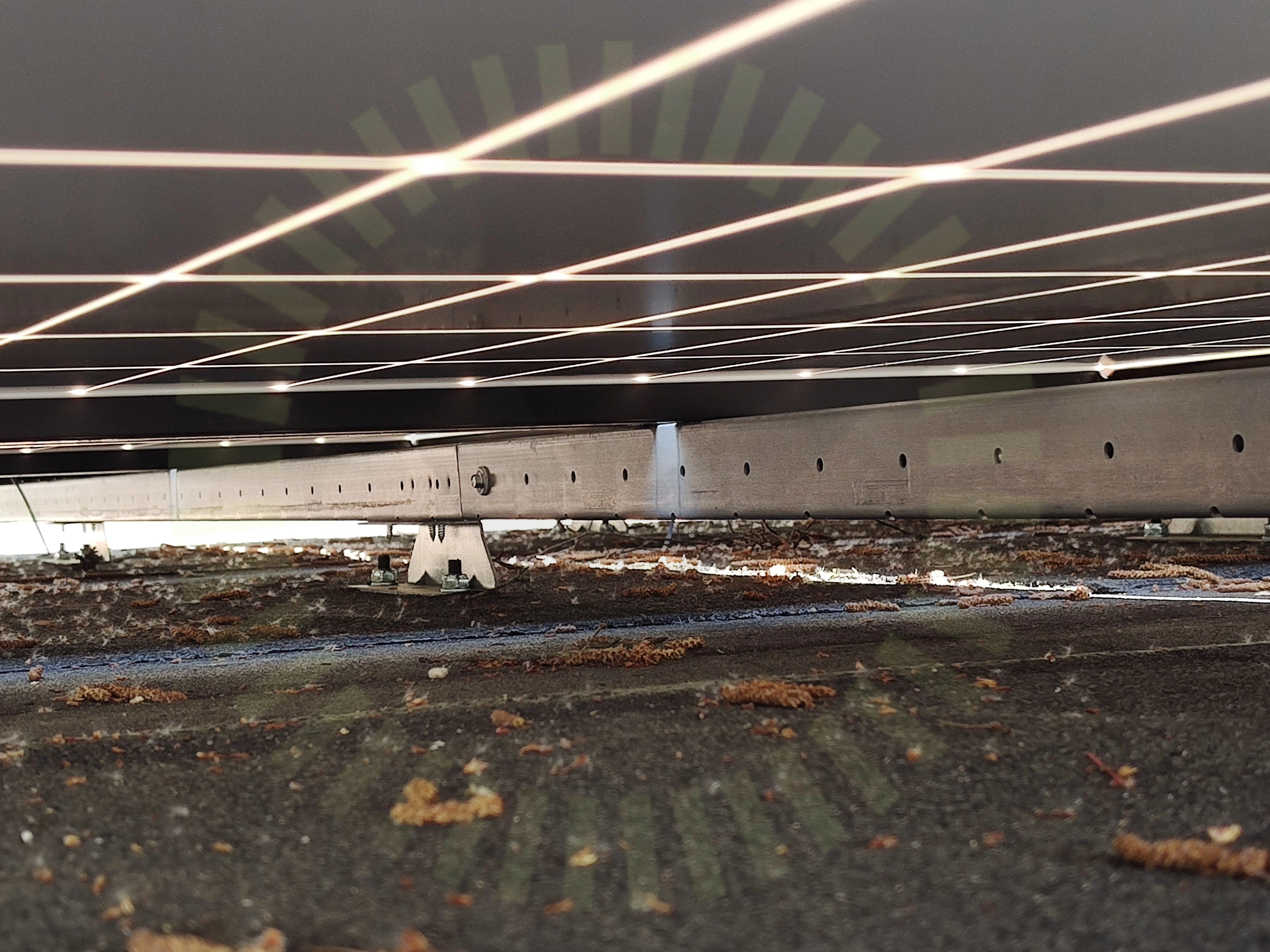

5.4 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skruvar saknas.

MA5103 Sid 1 (2) | Version 4 - 201103

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

5.6 Ändklämmor skena

Inte godkänd

Ändklämmor är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/22

Använd tätskiktsdukC-profilDC kabel förläggningFastskruvning av stödplattaFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSvetsning av pappVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

1/5

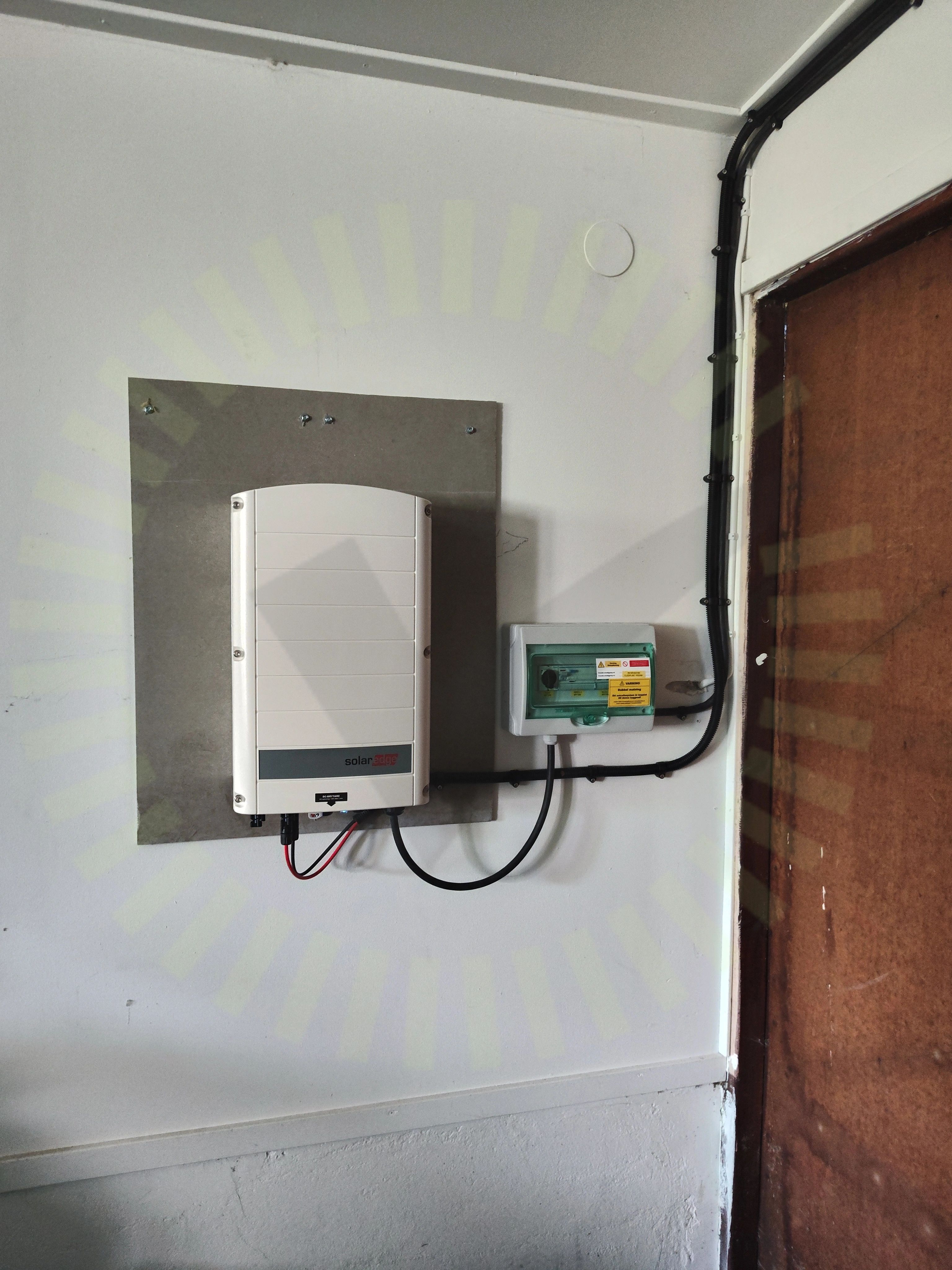

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

4/28

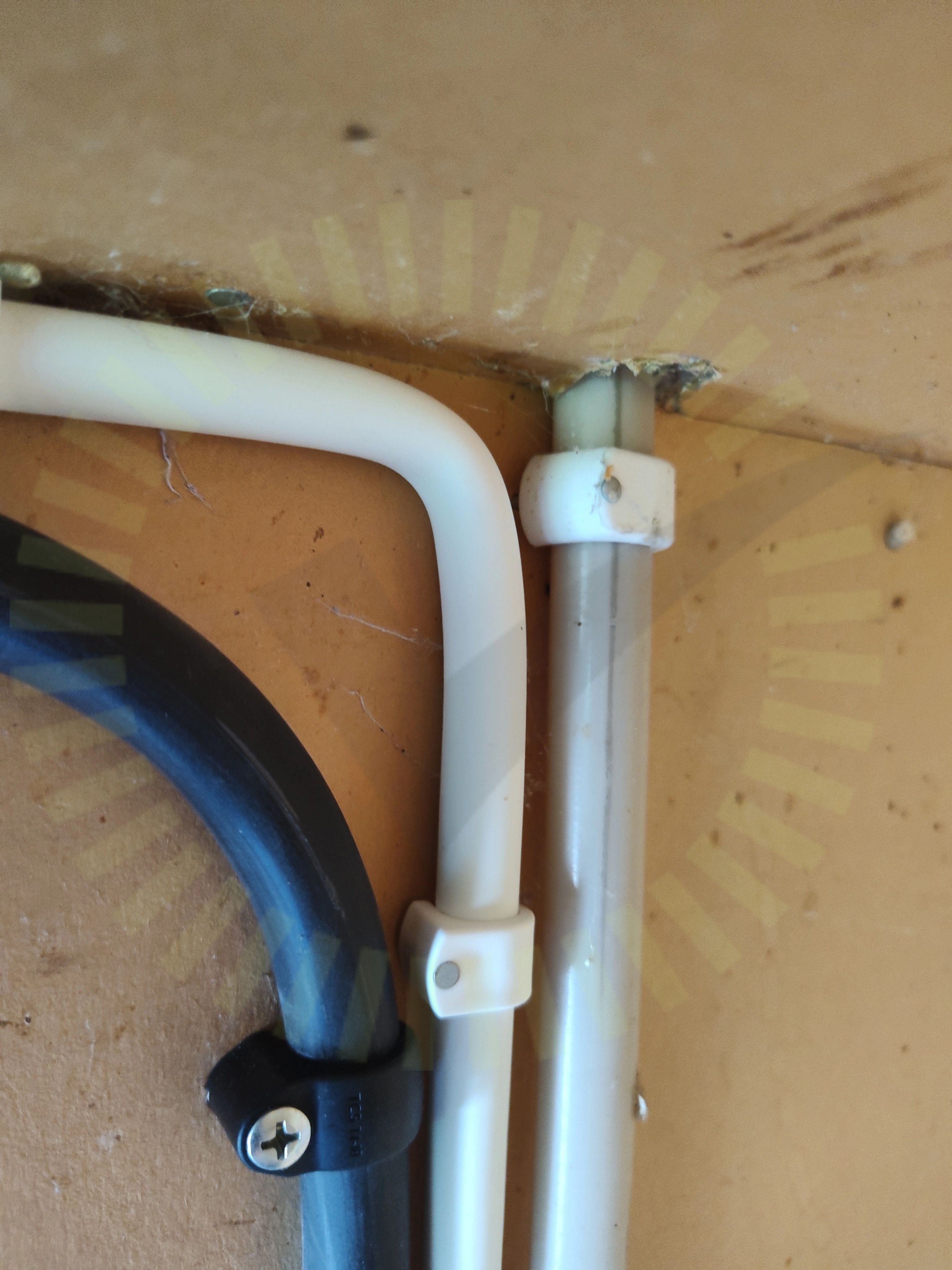

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp och har deformerat kabeln.

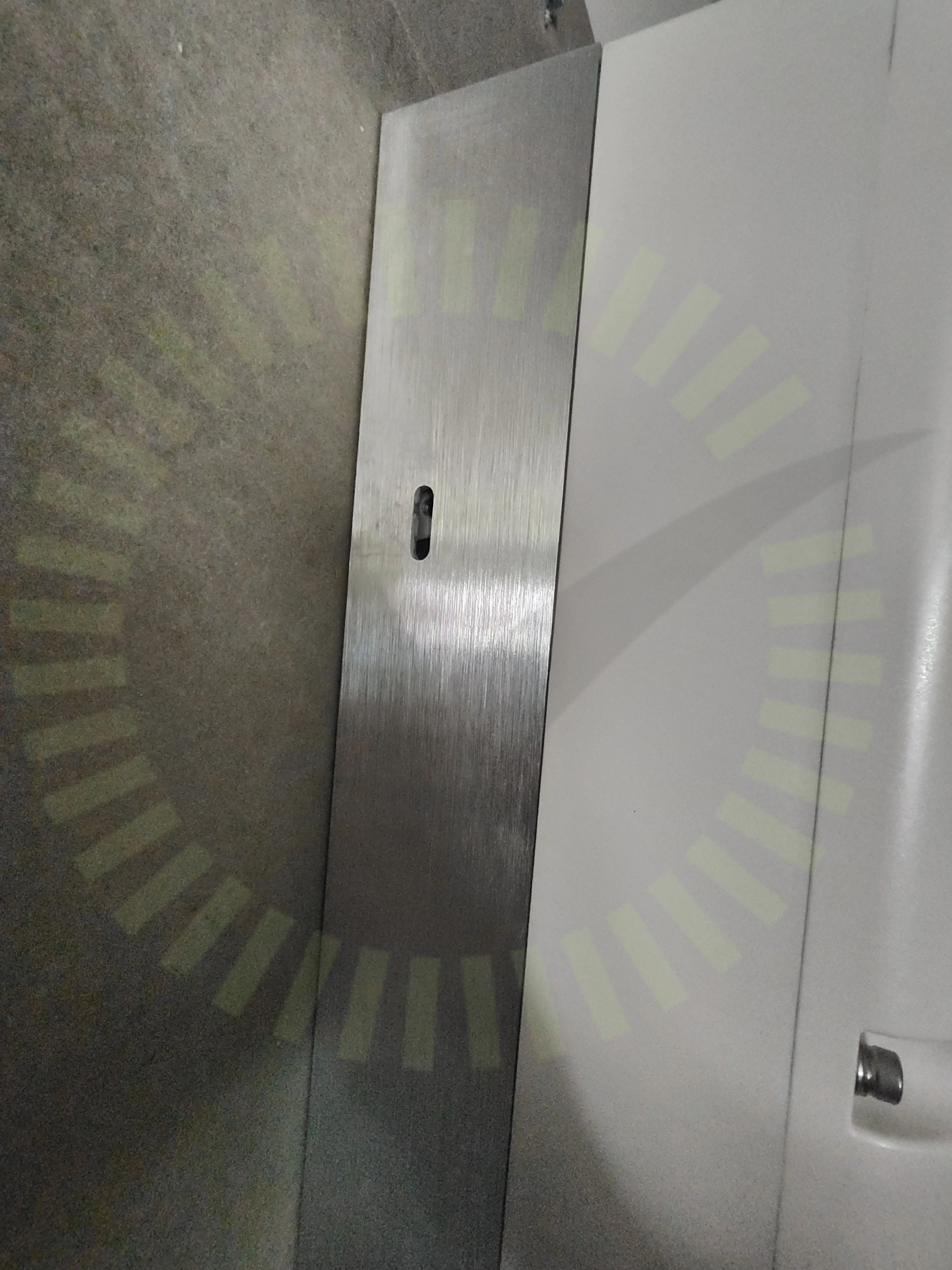

7.2 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

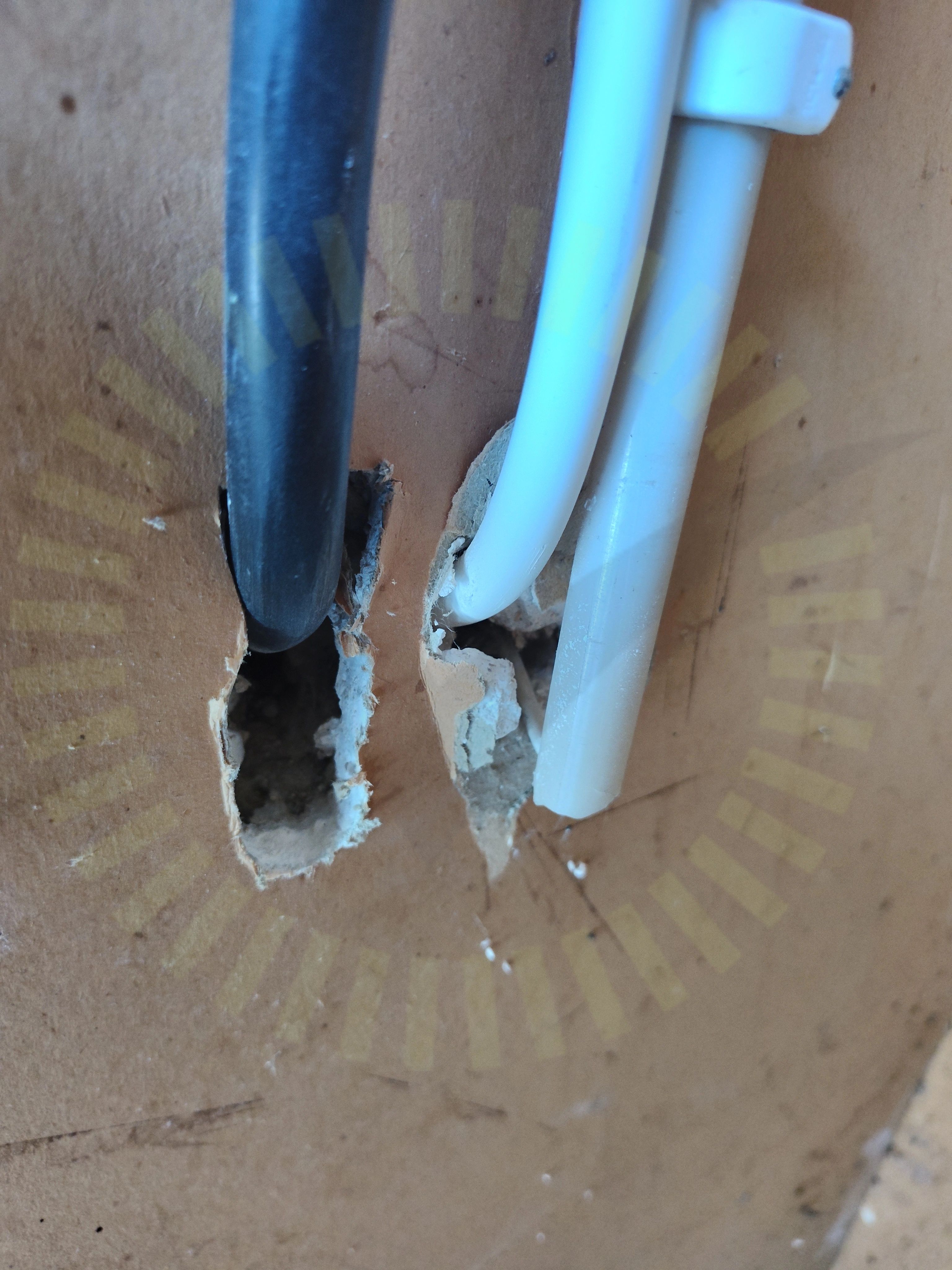

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

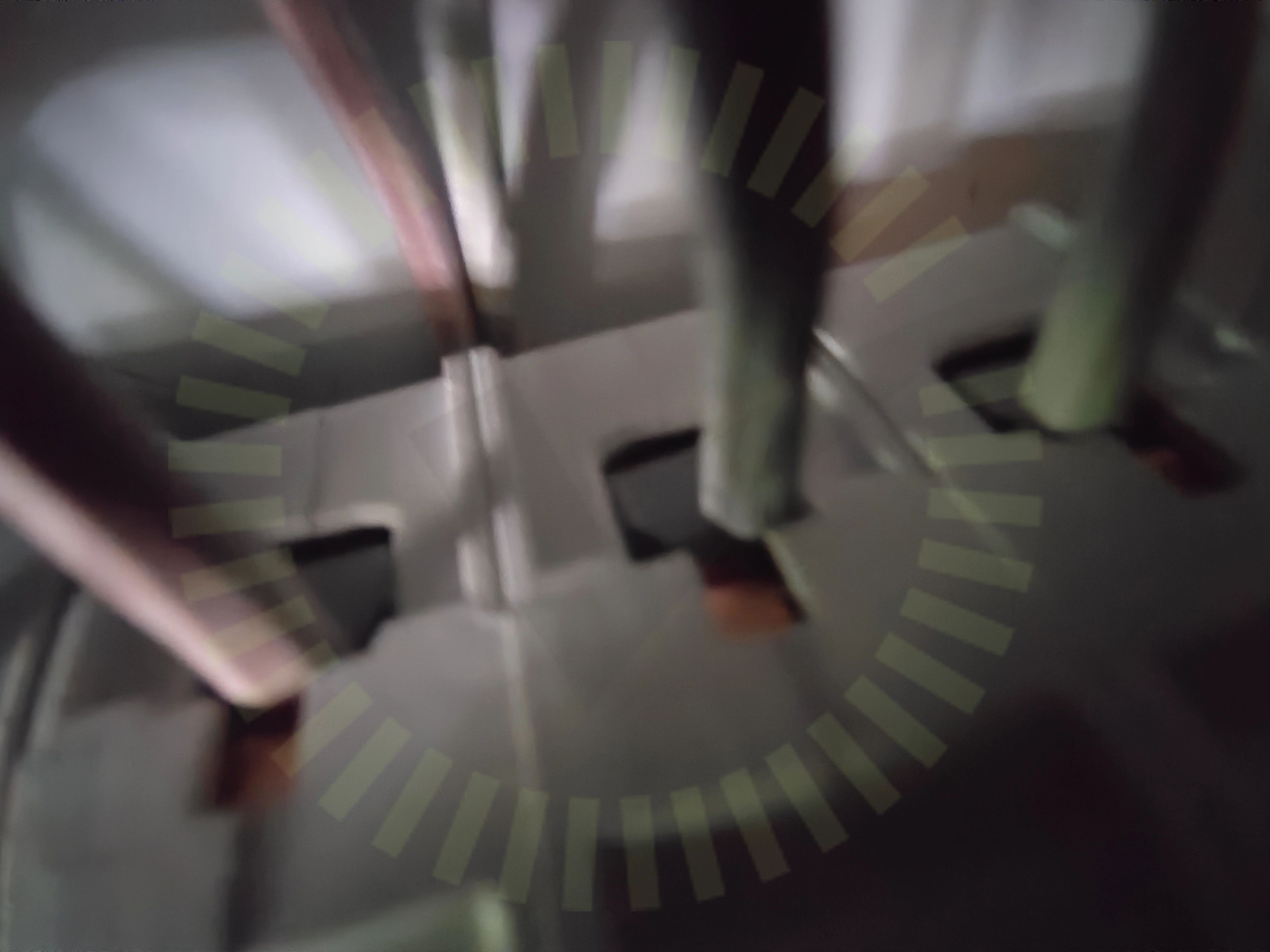

7.4 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

23/28

AC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTätningsinsattsVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/28

Strängdesign
