Besiktningsrapport

8.1

Installation genom

Solcellen.nu

Datum

21 juni 2022

Ort

Götene, Västra Götalands län

Dragavlastade

Skena: Infästning

Skenornas skarv

89% godkända11% ej godkända

Om installationen

PanelerJAM60S21-XXX/MR

MontagesystemWeland Stål: Kortskena

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

JAM60S21-XXX/MR

Anmärkningar

1/14

1.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbeastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/14

Förbindelse av kontakterHöjdskillnadSolpaneler: Avstånd till ytaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Kablar: BöjradieSolpaneler: Kontakter: Direkt solljusSolpaneler: MellanrumSolpaneler: Ram: SpänningarSolpaneler: Yttre påverkanSträngförläggning

SunGrow: SBR(XXX)

Anmärkningar

1/8

2.1 Miljökrav

Inte godkänd

Batteriet är inte placerat i ett godtagbart utrymme. Temperaturen kommer att sjunka under 0 C där det är placerat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 13.

Godkända kontrollpunkter

7/8

AvståndInfästningKommunikationLockPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

2/27

3.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

3.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/27

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningAvståndskravBakomliggande materialDC Genomföringar DC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanEventuell JFBInformering av solcellerInfästning av växelriktareJordning av växelriktareKabelMiljökravMärkningSäkringTillförlitligt fästVarning för backspänningVäxelriktarens förskruvningarVäxelriktarens kontakterVäxelriktarens vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Weland Stål: Kortskena

Anmärkningar

4/13

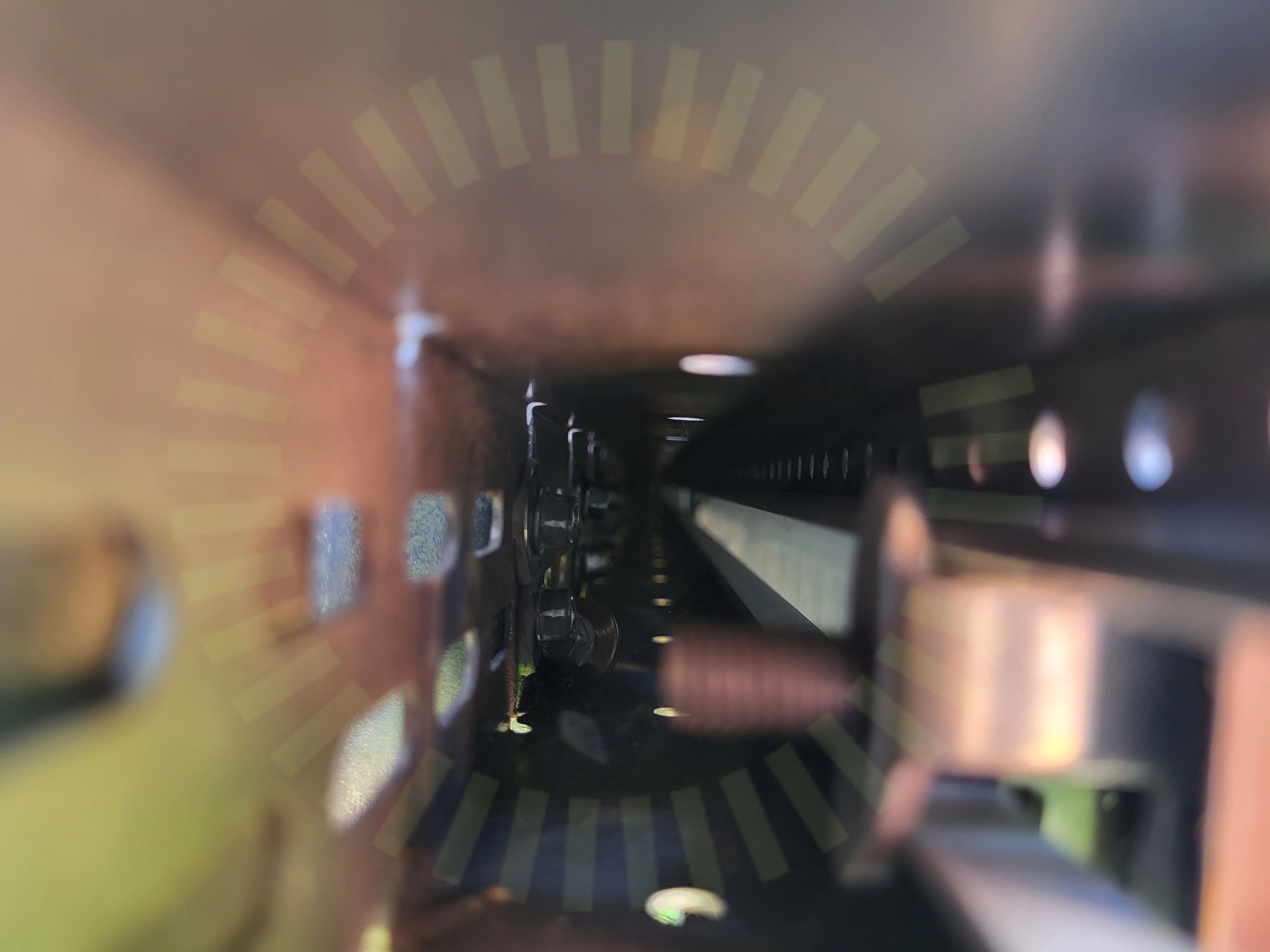

6.1 Skena: Infästning

Inte godkänd

Lastberäkning saknas. Kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar

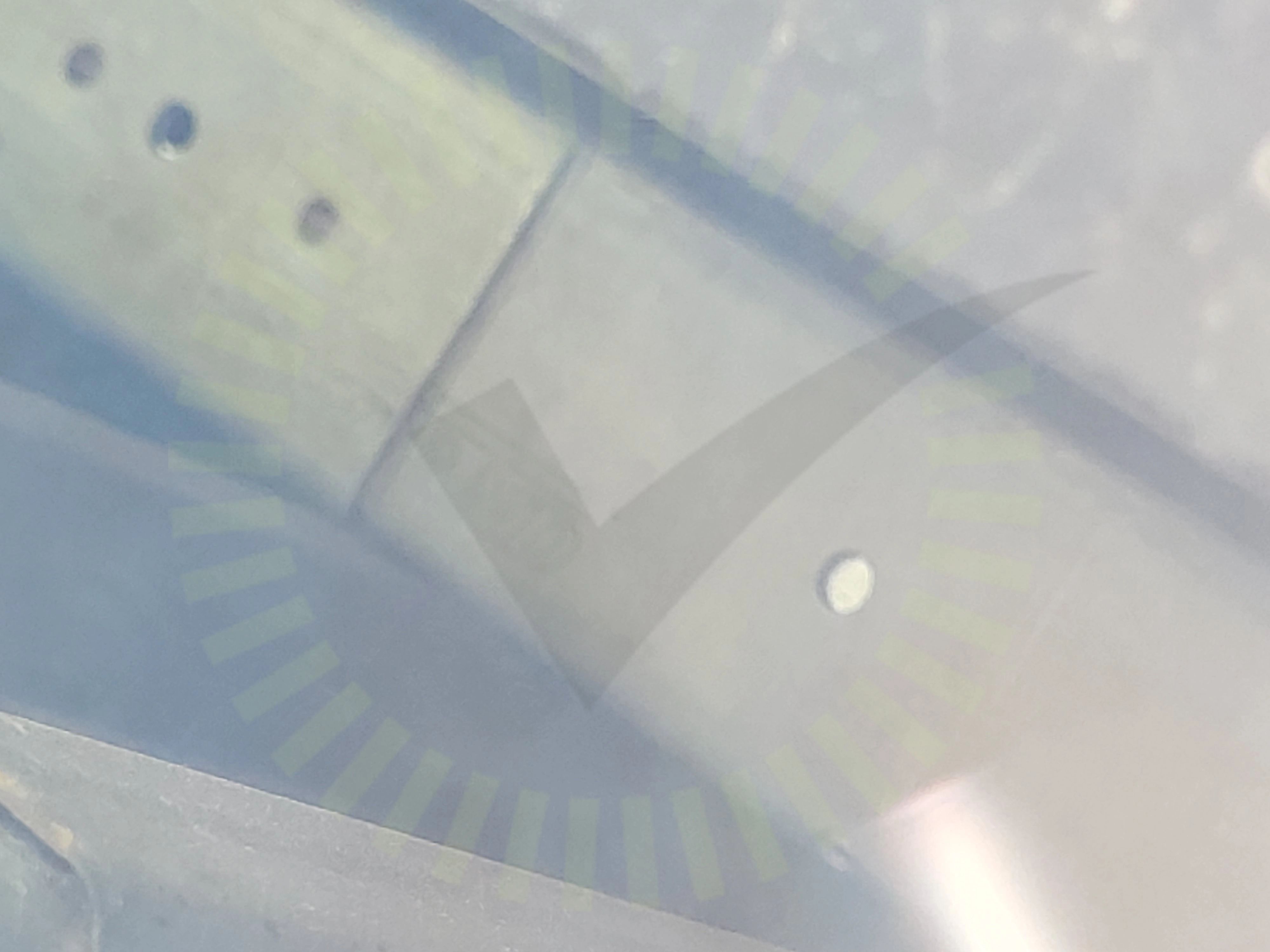

6.2 Skenornas skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

Tillverkarens anvisningar

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningens värden stämmer inte med verkligheten då den inte kommer från weland stål. Men uppmätt 94 cm cc mellan skenorna på dom stående panelerna på västtaket och 55 cm cc på dom liggande panelerna. Sydtaket har ett cc mått på 93 cm.

Tillverkarens montageanvisningar

6.4 Takplåt: Tjocklek

Inte godkänd

Lastberäkning saknas från weland stål.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/13

Främmande materialKabeluppfästningMittfästeShimsSkadorSkarp kantSkyddSlutfästeVäderbeständigt material
