Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

GoSol Energi

Datum

26 juni 2025

Ort

Svedala, Skåne län
Fastsäkring av produkt
Fästens placering
Föremål mot bakstycke
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörCHINT: Growatt DTSU666
TillbehörUndercentral
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/15
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Samtliga batterimoduler ska vara fastsäkrade i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/6
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6
Anslutning av CT klämmorPlacering av CT klämmor

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/18
Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711, Sida 4.
Fästens placering

4.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12

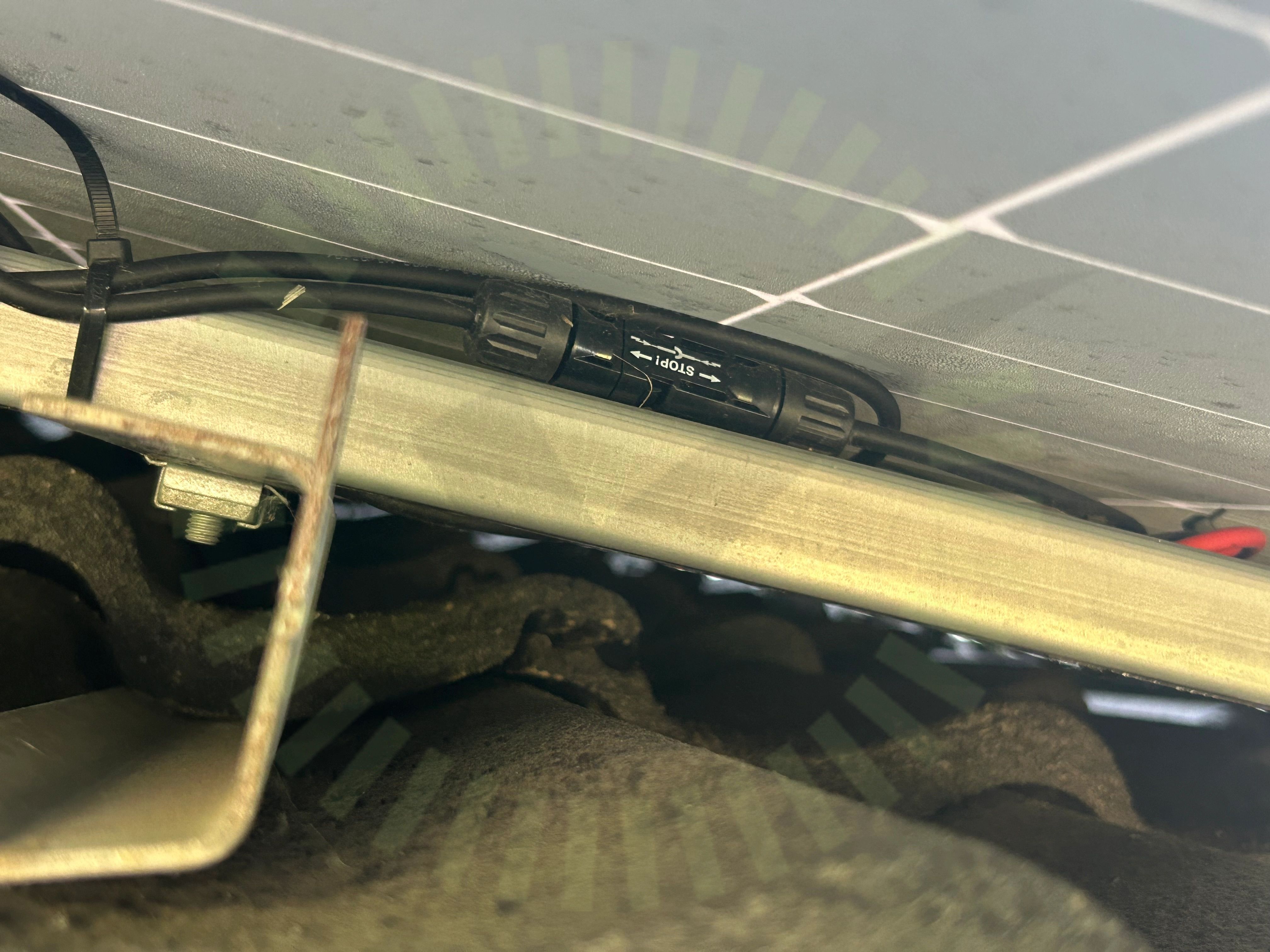

Föremål mot bakstycke

4.3 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7

Godkända kontrollpunkter

13/18
Avstånd till havAvstånd till ytaDräneringshålFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/18
Förbindelse av kontakterSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/20

5.1 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

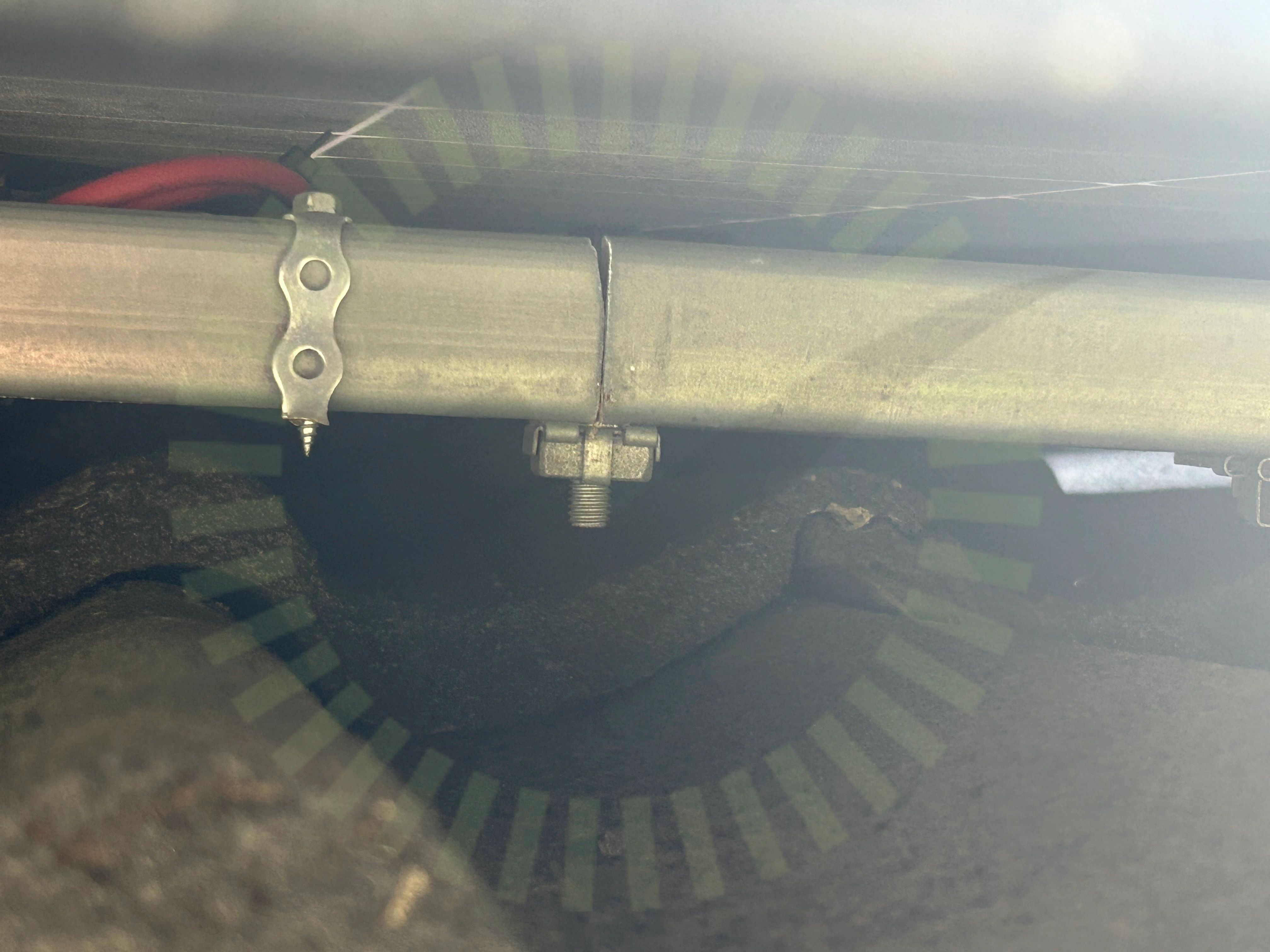

Skenskarvar

5.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

Mounting Description MAFI Solar, Sida 5/7, 2022

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/20
Heavy BracketsSäkerhetsavståndTakgenomföring

Undercentral

Anmärkningar

1/6

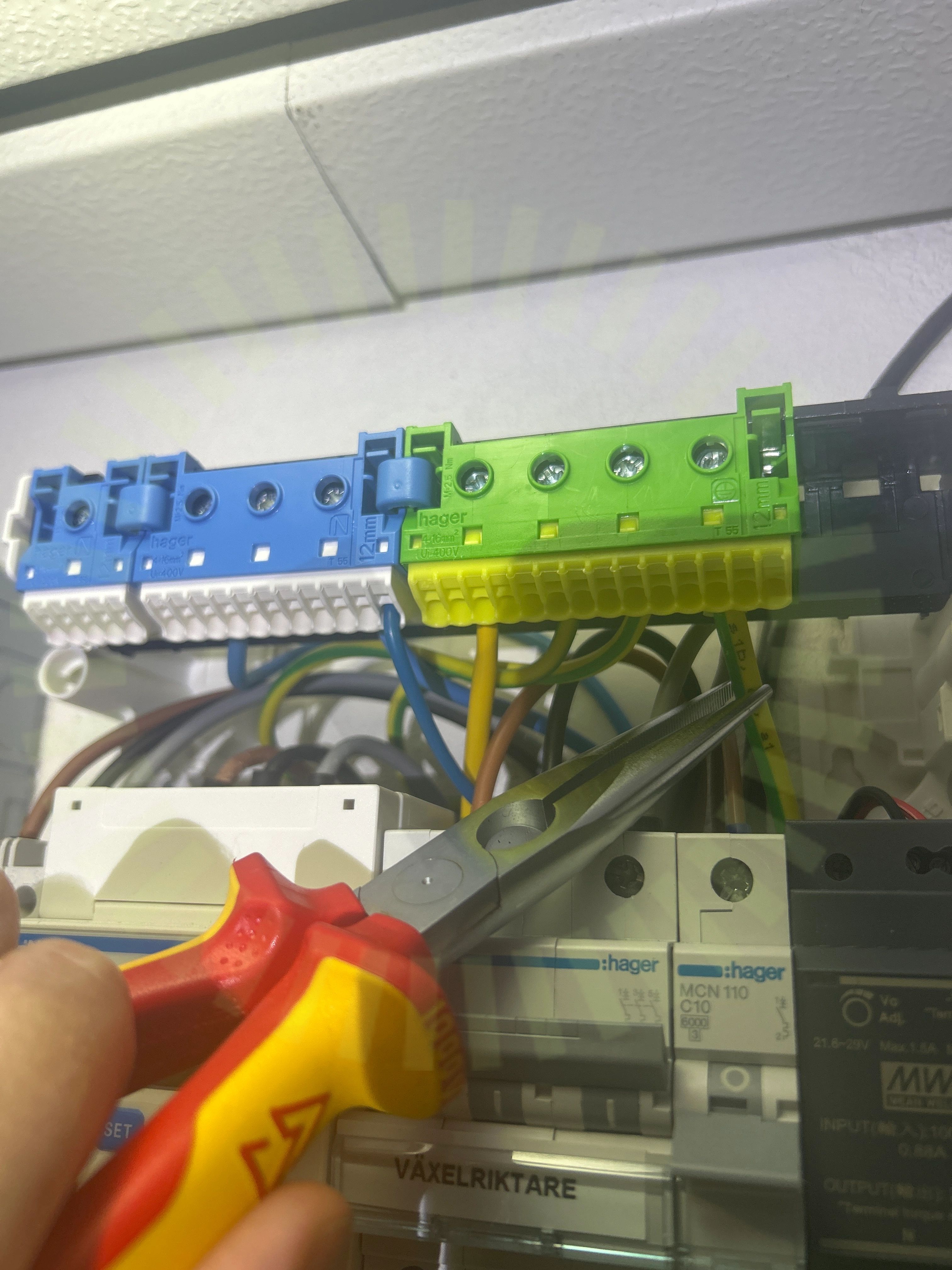

PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav, sitter varken vid elcentral eller på utsidan av skåpdörrarna. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

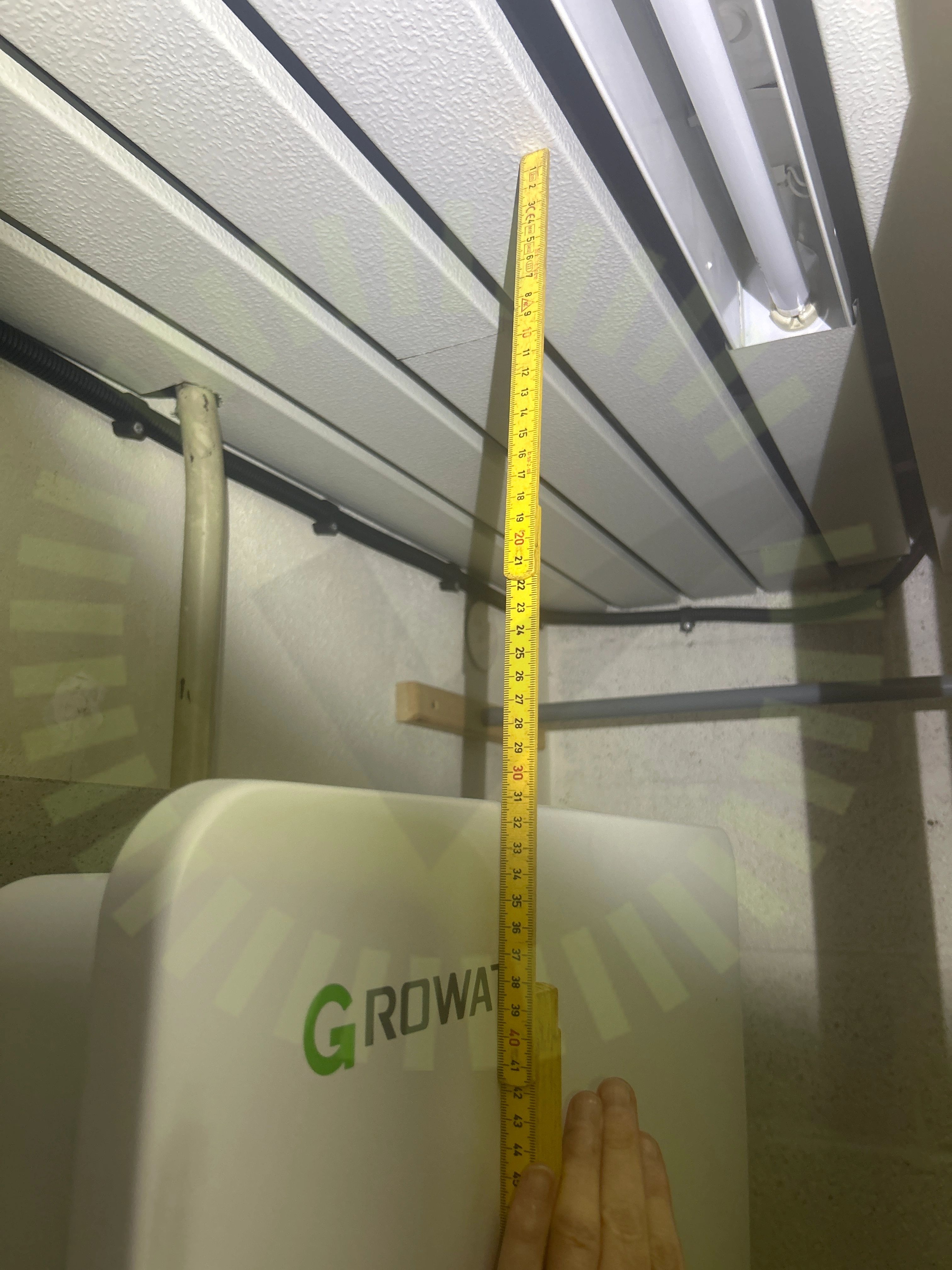

Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket samt har för lite fritt utrymme framför växelriktaren.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

Godkända kontrollpunkter

30/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35
DC Max SpänningDC Min SpänningDubbel matningGenomföringar
