Besiktningsrapport

9.4

Installation genom

Solcellen.nu

Datum

24 oktober 2022

Ort

Sjövik, Västra Götalands län

Kabeluppfästning

Avståndskrav

94% godkända6% ej godkända

Om installationen

PanelerJAM60S21-XXX/MR

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/25

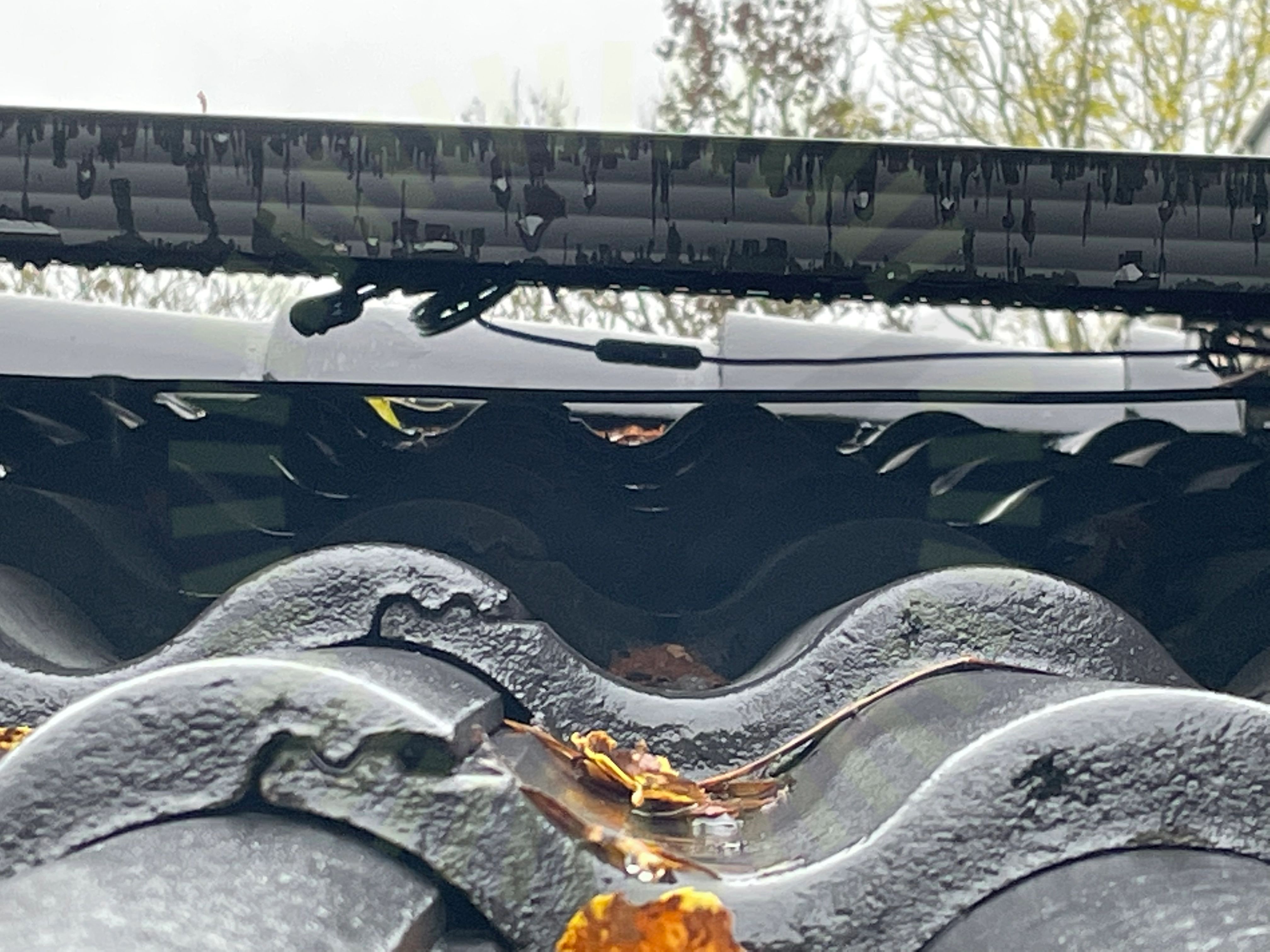

1.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

1.2 Väderbeständigt material

Inte godkänd

Vid val av material har hänsyn inte tagits till väderpåverkan.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

21/25

AvståndBelastningBärläktCC måttFrämmande materialKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakhöjdTaklutningUrspårning

Ej tillgängligt vid besiktning

2/25

HöjdjusteringTakgenomföring

JAM60S21-XXX/MR

Godkända kontrollpunkter

13/15

Avstånd till ytaDragavlastadeDräneringshålFästenas storlekFöremål mot bakstyckeHöjdskillnadKablarnas böjradieKontakter skyddadeMellanrum panelramSkuggaSolpaneler: Fästen: PlaceringSpänningar i ramYttre påverkan

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterSträngförläggning

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

2/27

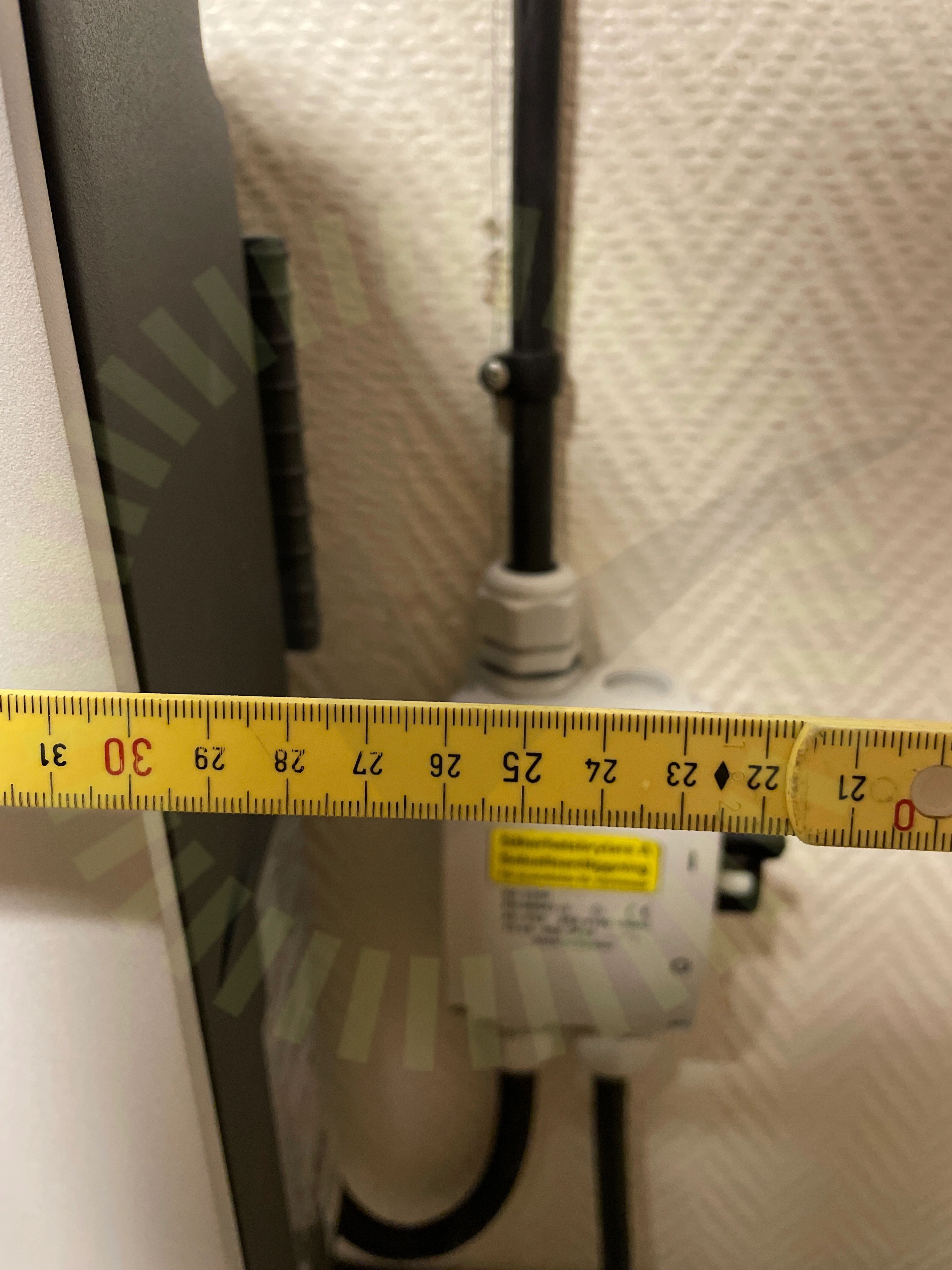

4.1 Avståndskrav

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver12-202007, Sida 25.

4.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/27

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareKabelLedare fastspändaMiljökravMärkningTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter
