1.1 Avtal
Inte godkändProduktionsberäkningar hämtade från beräkning med moduloptimerare från solaredge. Anläggningen har en sträng förlagd på ytor med olika solinstrålningsvinkel utan moduloptimerare vilket begränsar produktionen.
Avtal
Besiktningsrapport
9.7
Installation genom
Solar Cellect AB
Datum
5 juni 2024
Ort
FÄRJESTADEN, Kalmar län
93% godkända7% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Solar Cellect AB som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
3/15

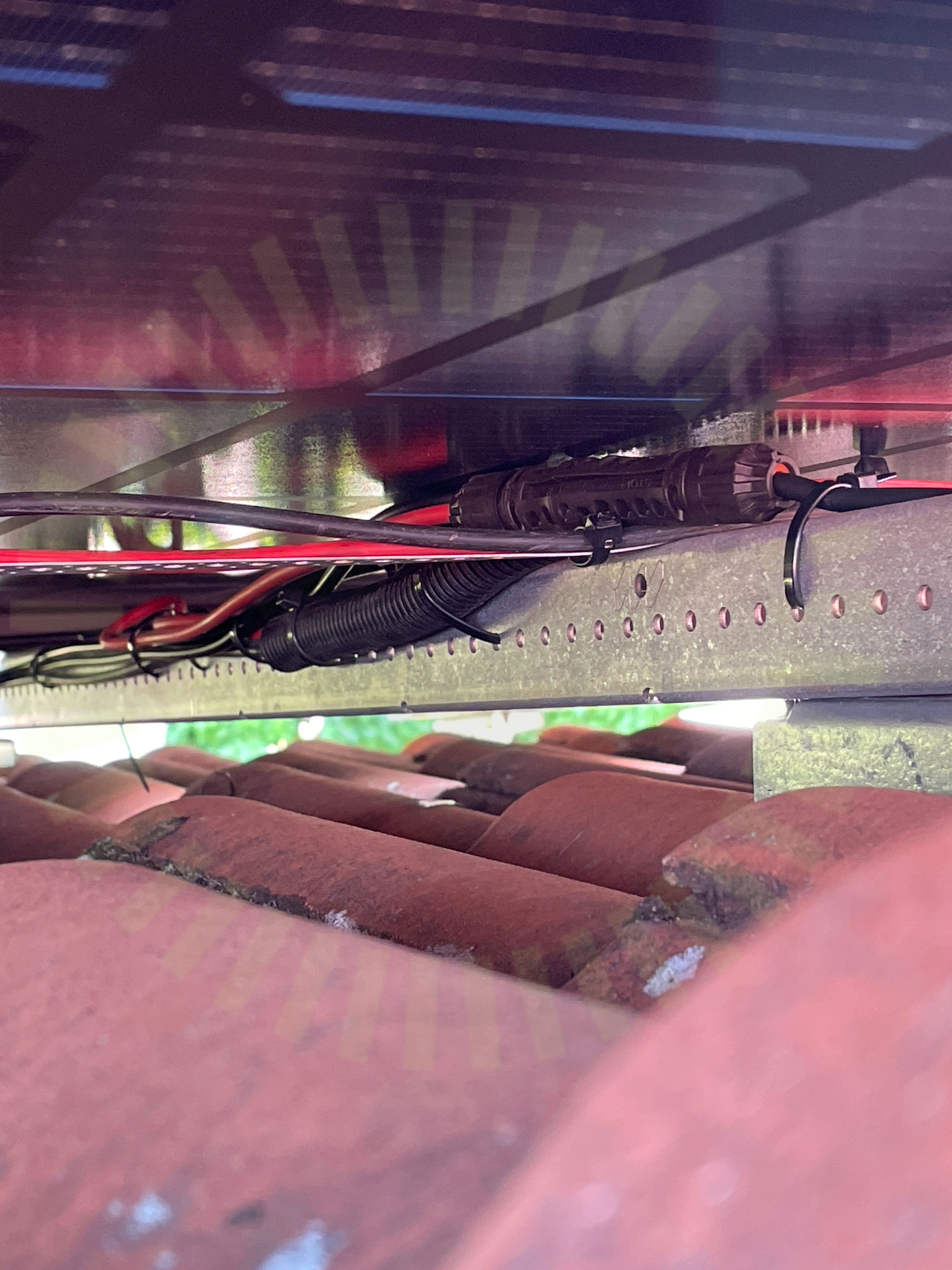

3.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon på olika takytor. Högst uppmätt mått 60 cm.
Installation manual Denim V.Feb-2024-1, Sida 10-12

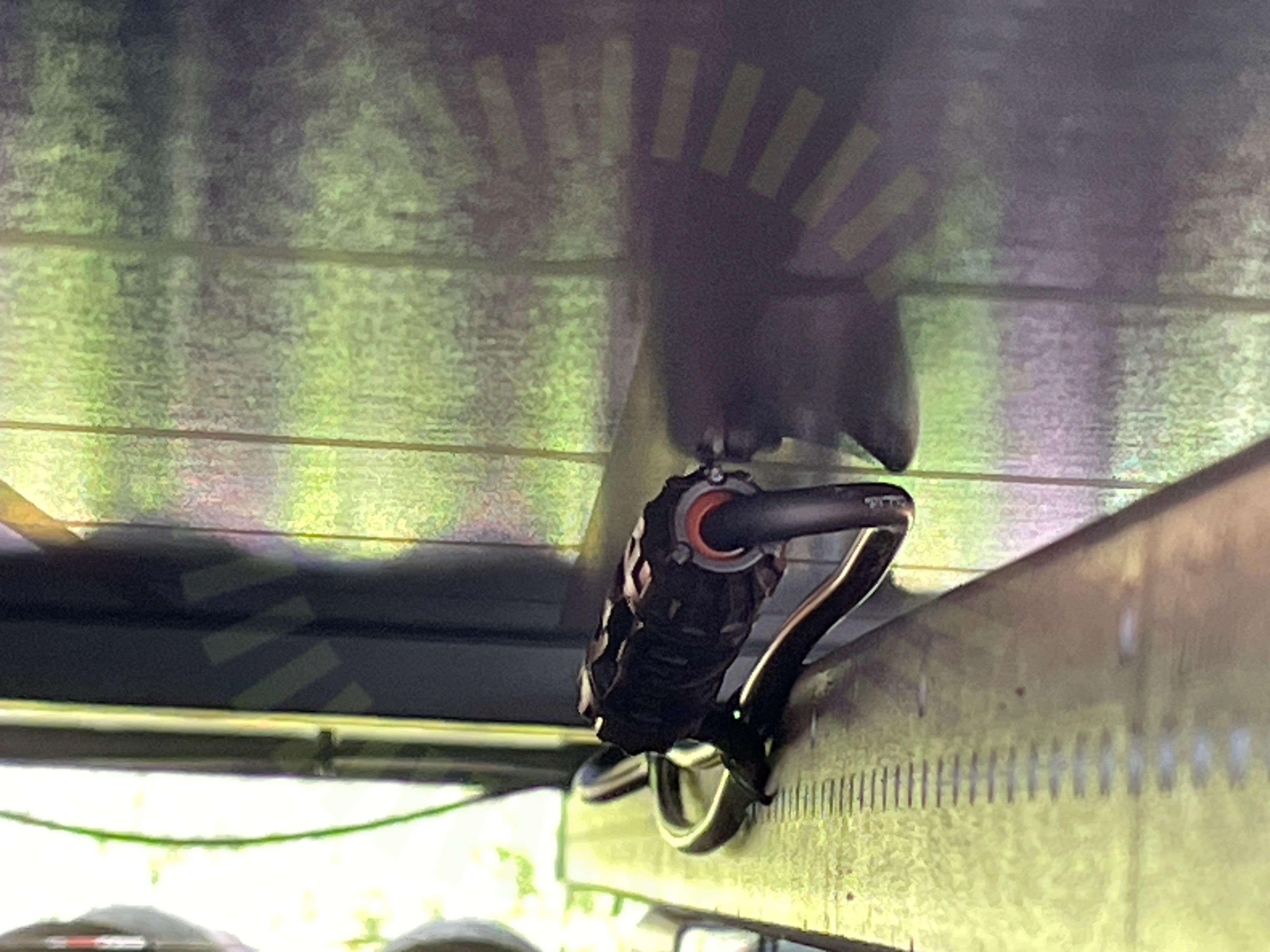

3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation manual Denim V.Feb-2024-1, Sida 13
Godkända kontrollpunkter
12/15Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24

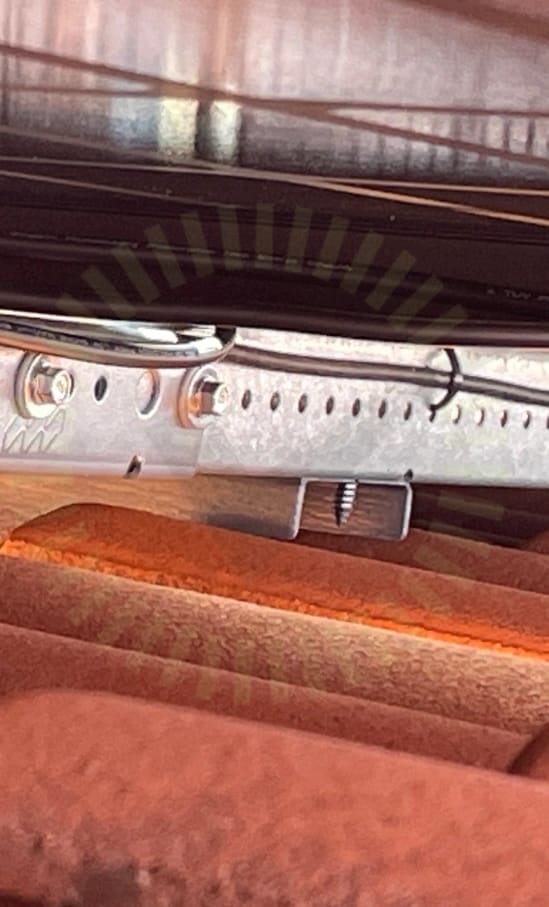

4.1 Skenornas infästning
Inte godkändSkenan inte infäst i NM fästet enligt hålanvisning. Bilder från egenkontroll påvisar felaktig skruvplacering på ej tillgängliga infästningar. Ej åtkomliga för kontroll och därför okänt om dessa är åtgärdade.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
23/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7

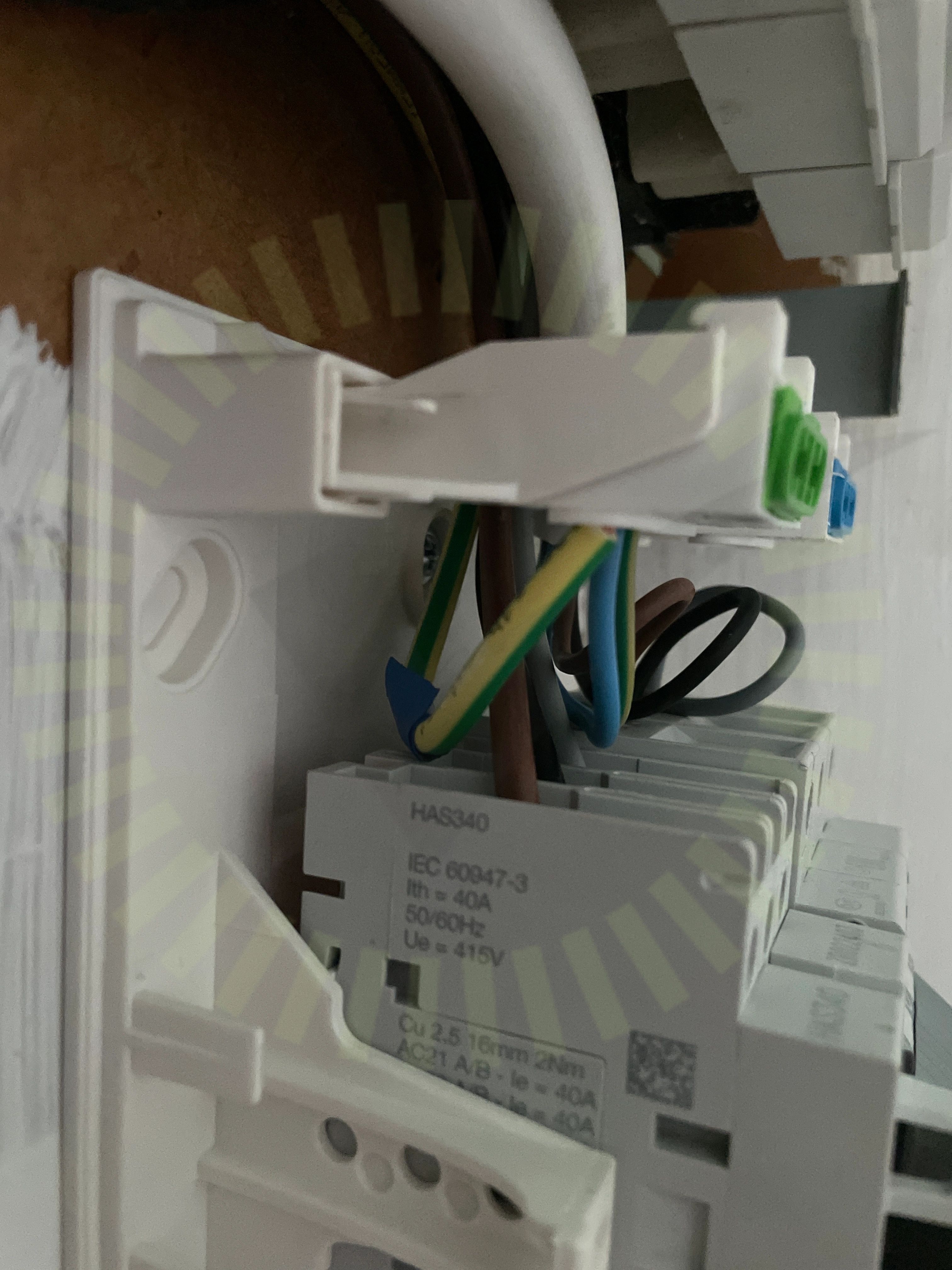

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

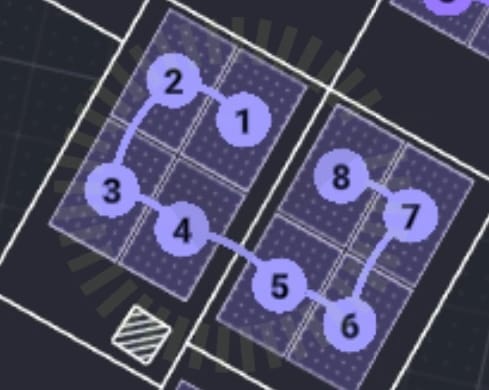

7.1 Strängdesign
Inte godkändPaneler i olika väderstreck är kopplade i samma sträng.
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
