Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Söderens

Datum

30 augusti 2023

Ort

Landvetter, Västra Götalands län
Klämmornas placering
Panelkablagets böjradie
Klämmor rätt förläggning
87% godkända13% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

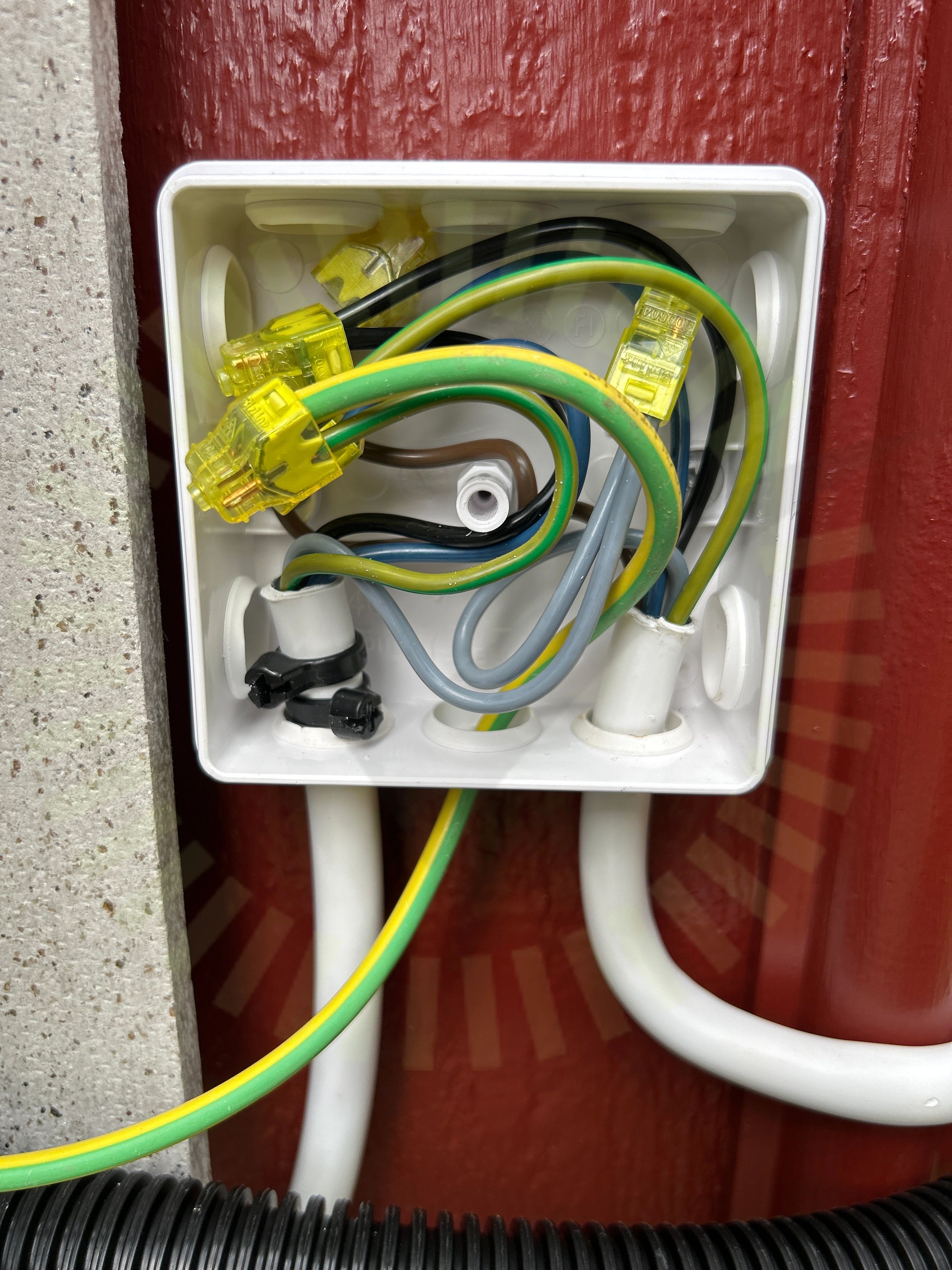

Kopplingsdosa

1.1 Kopplingsdosa

Rekommendation

För liten kopplingsplint för 6mm kabeln

Godkända kontrollpunkter

3/4
AvtalMätprotokoll DCSträngschema

Tak 1, Trina: TSM-NEG9.28

Anmärkningar

3/15

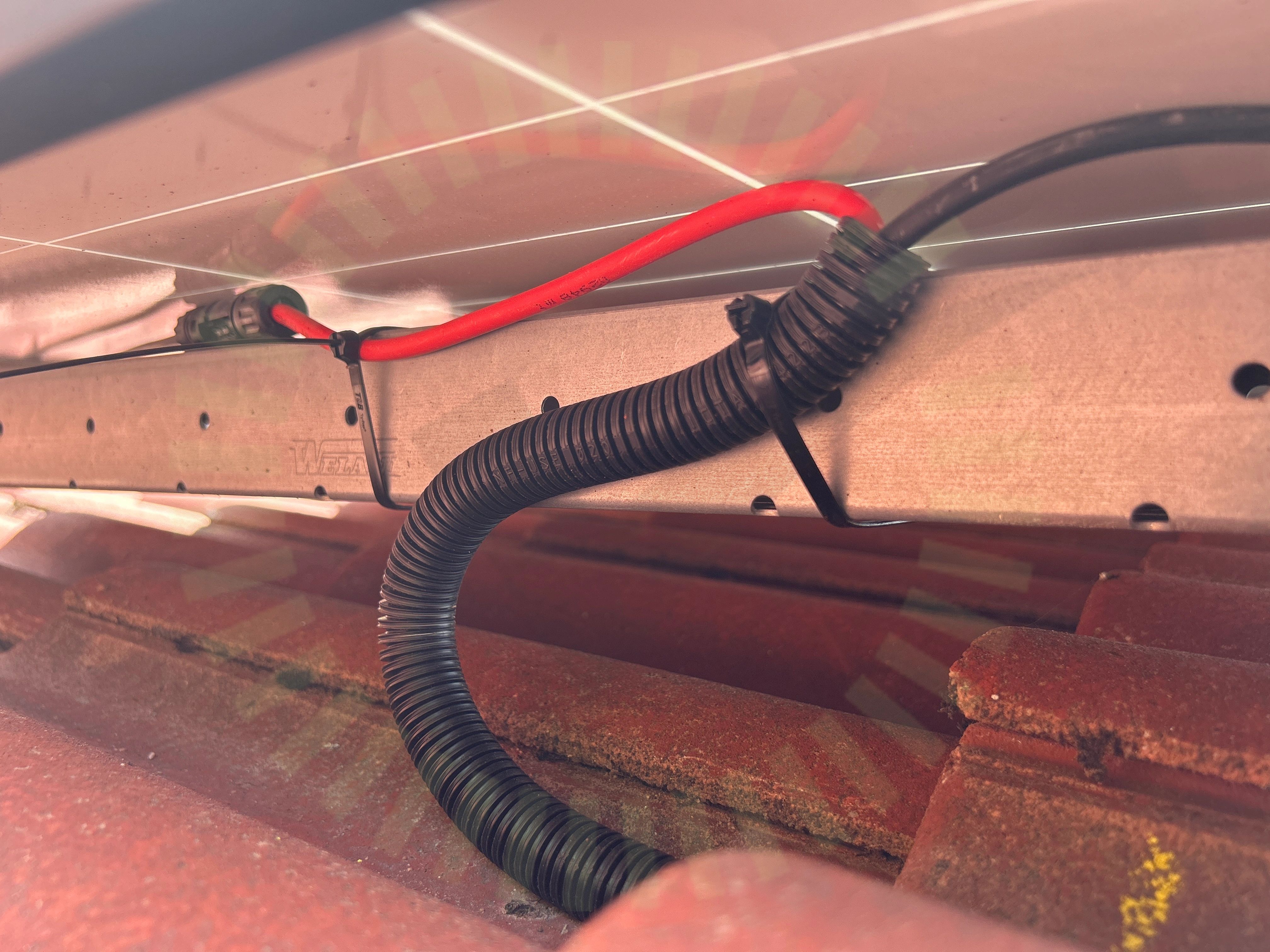

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

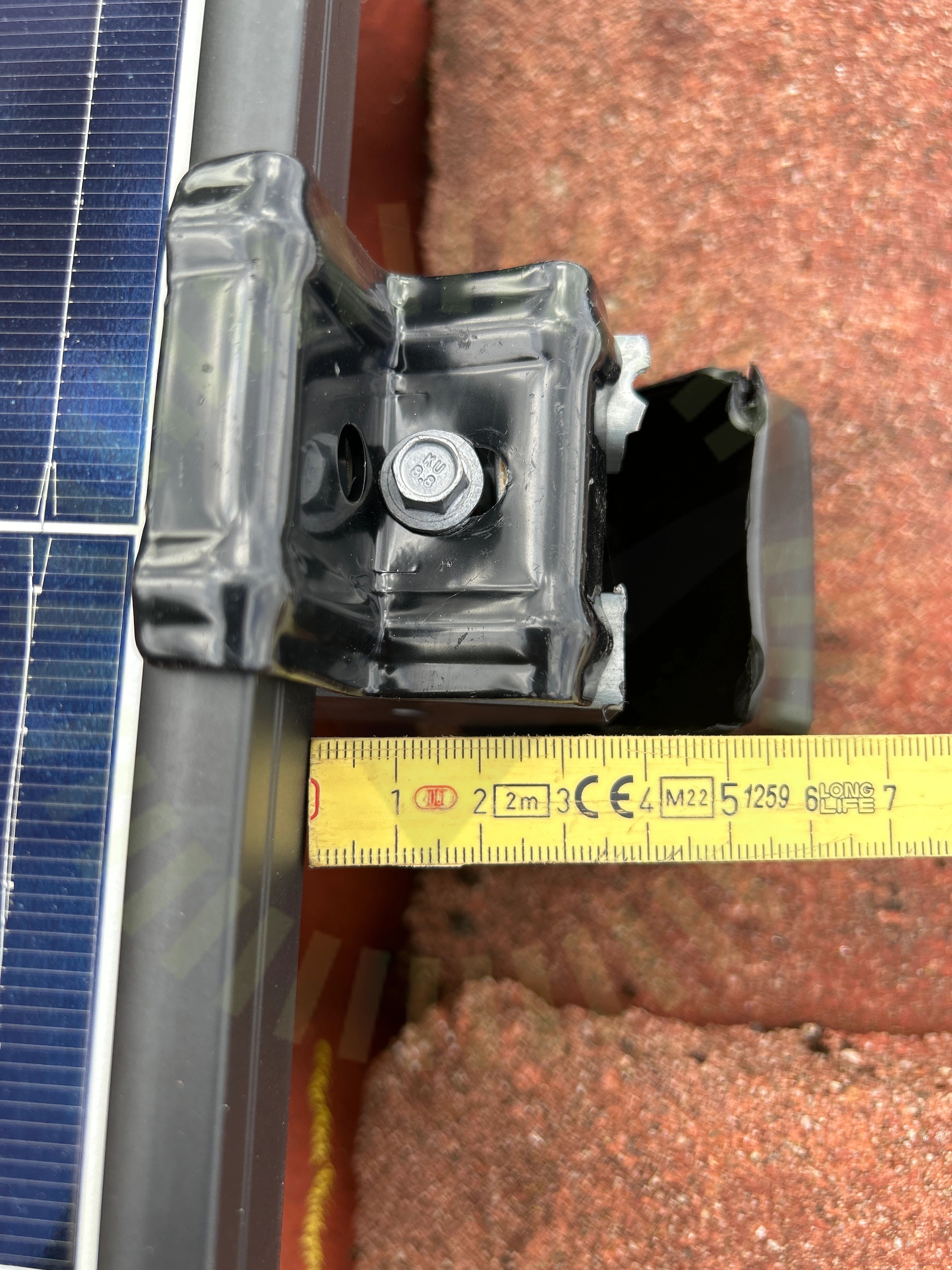

Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-20.
Panelkablagets böjradie

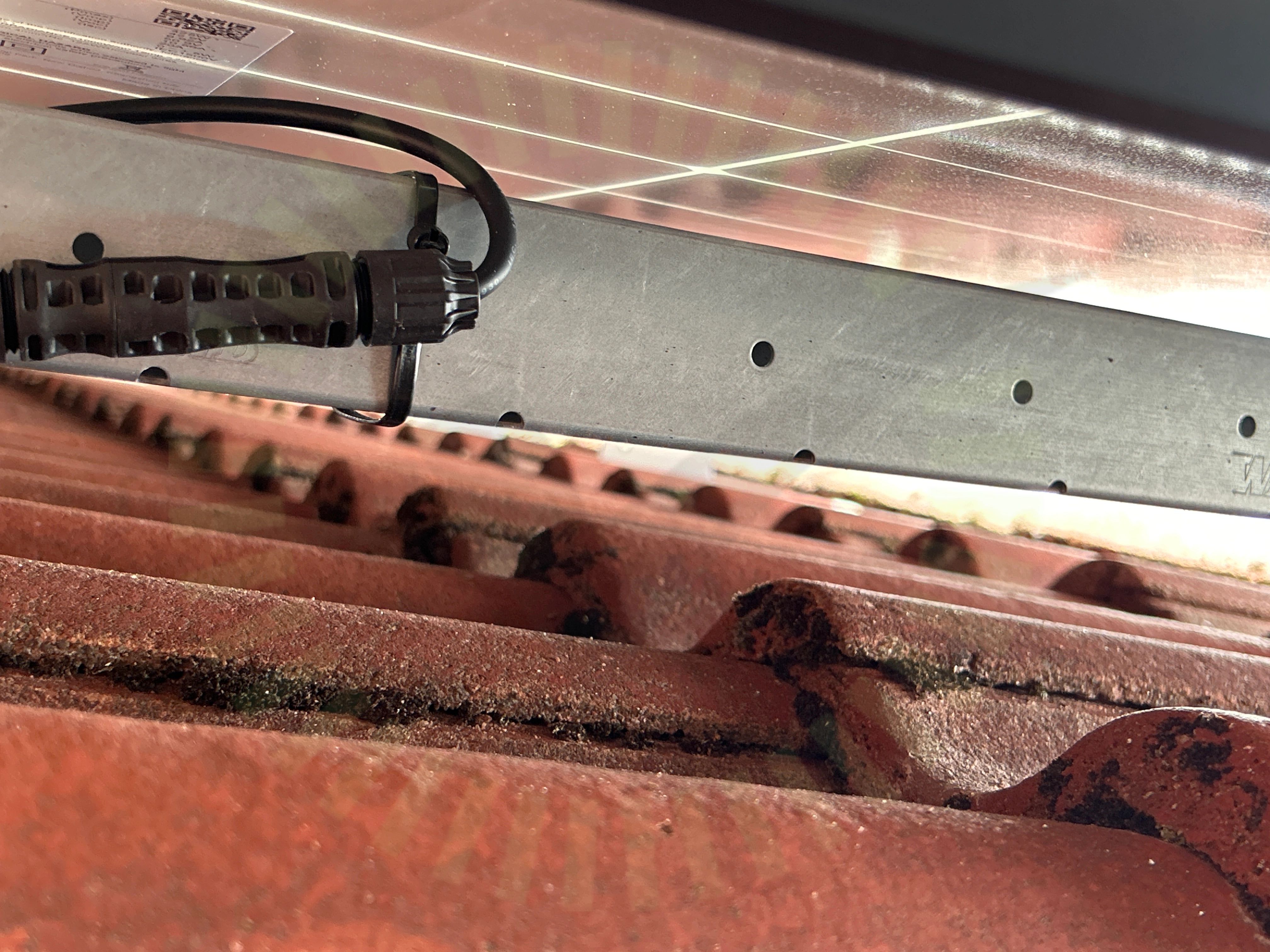

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/15
DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/24

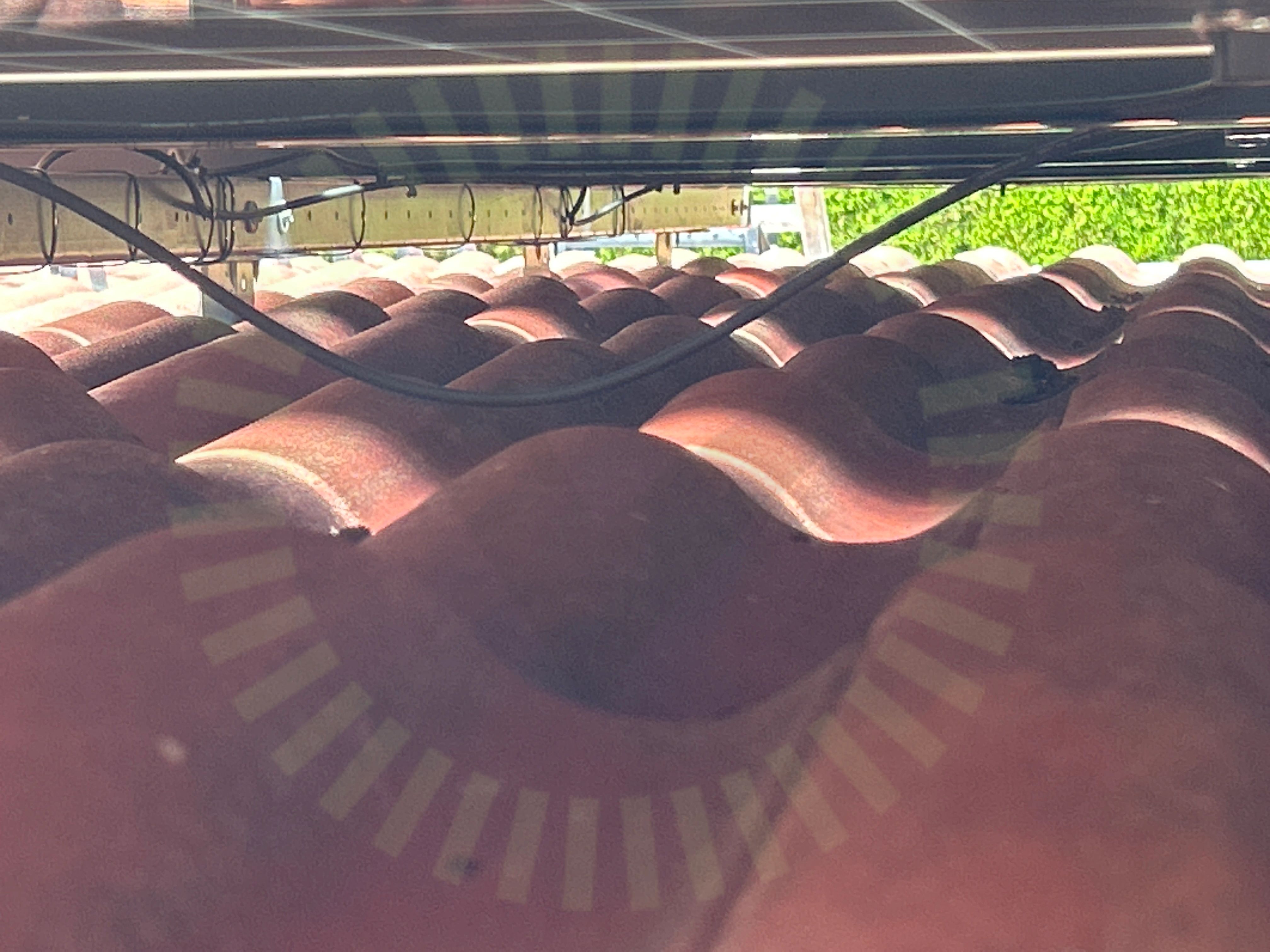

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

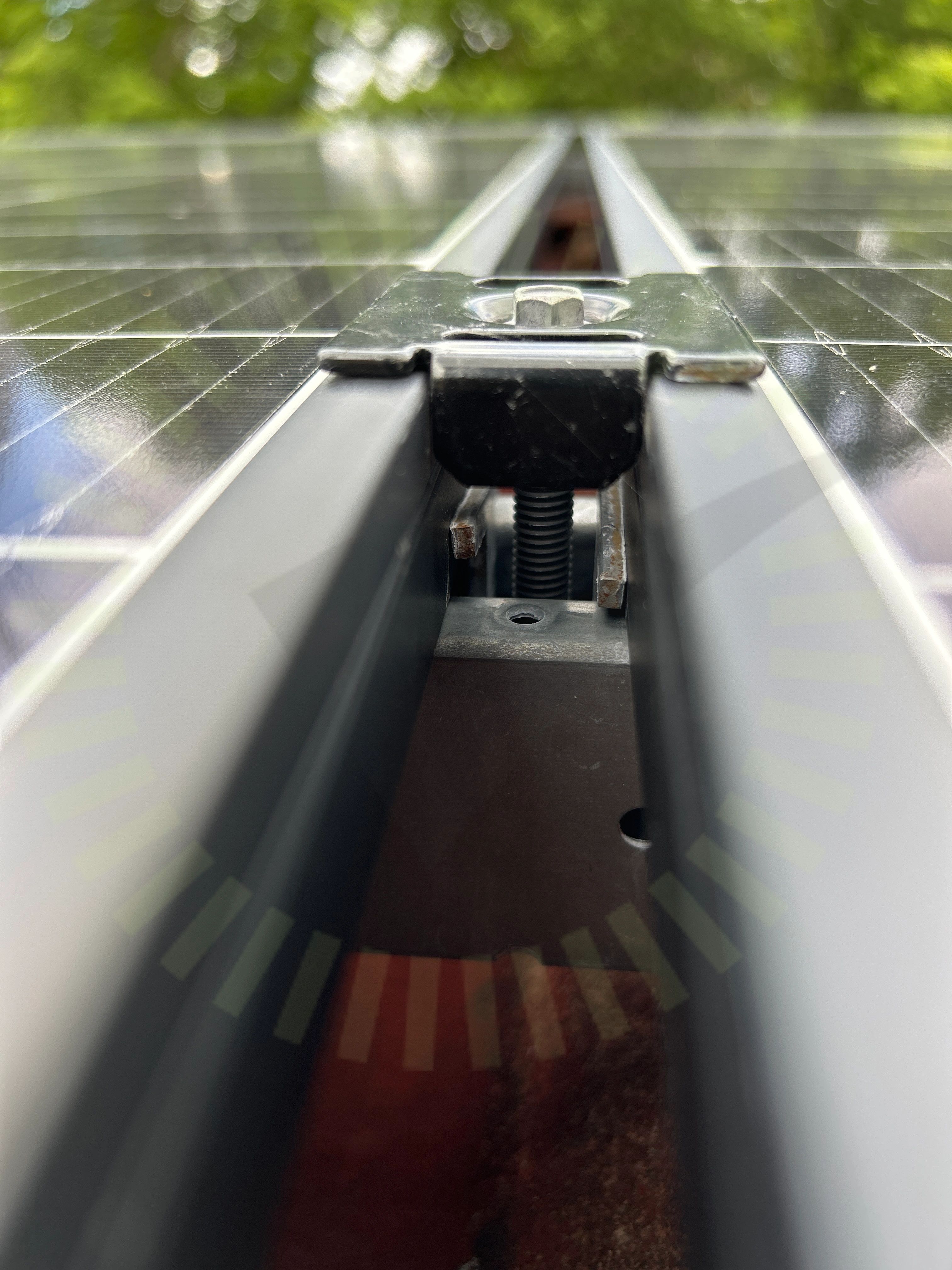

Klämmor rätt förläggning

3.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

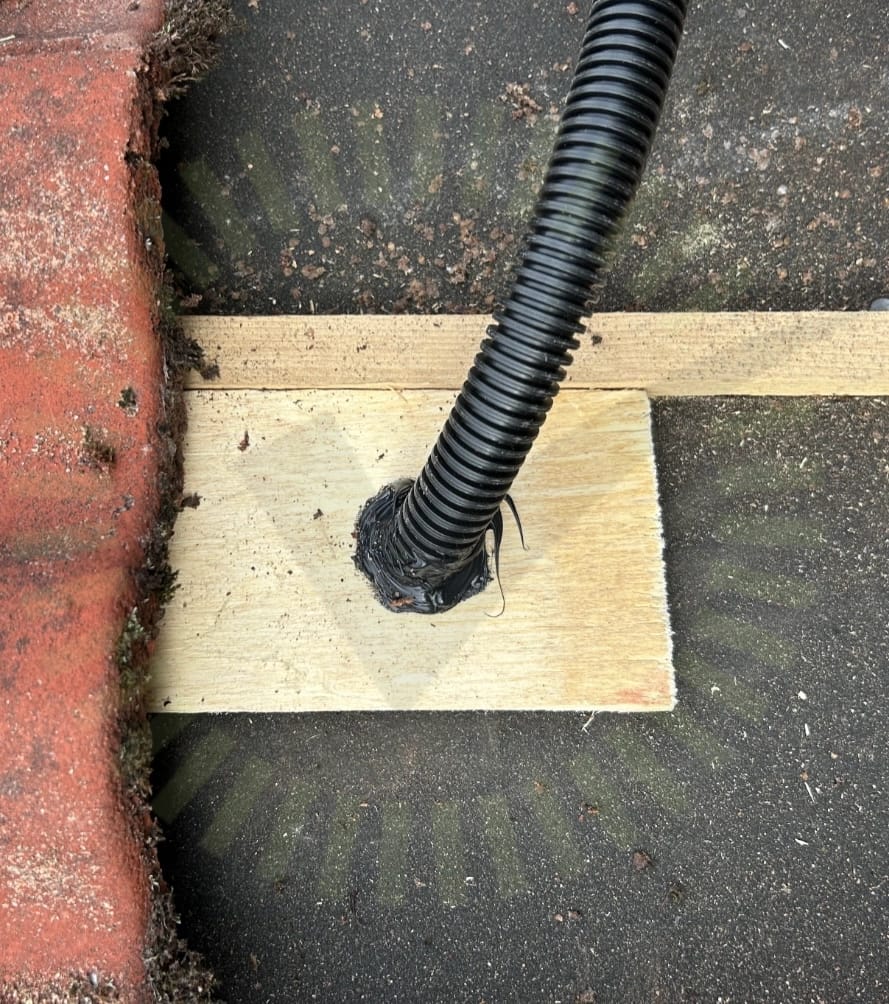

Takgenomföring

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild från egenkontroll.

Ändklämmor skena

3.4 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

3.5 Takkrokarnas CC

Inte godkänd

Det är färre infästningar än vad som är beskrivet i lastberäkning.

MA5102 Sid 1 (1) | Version 3 - 221101

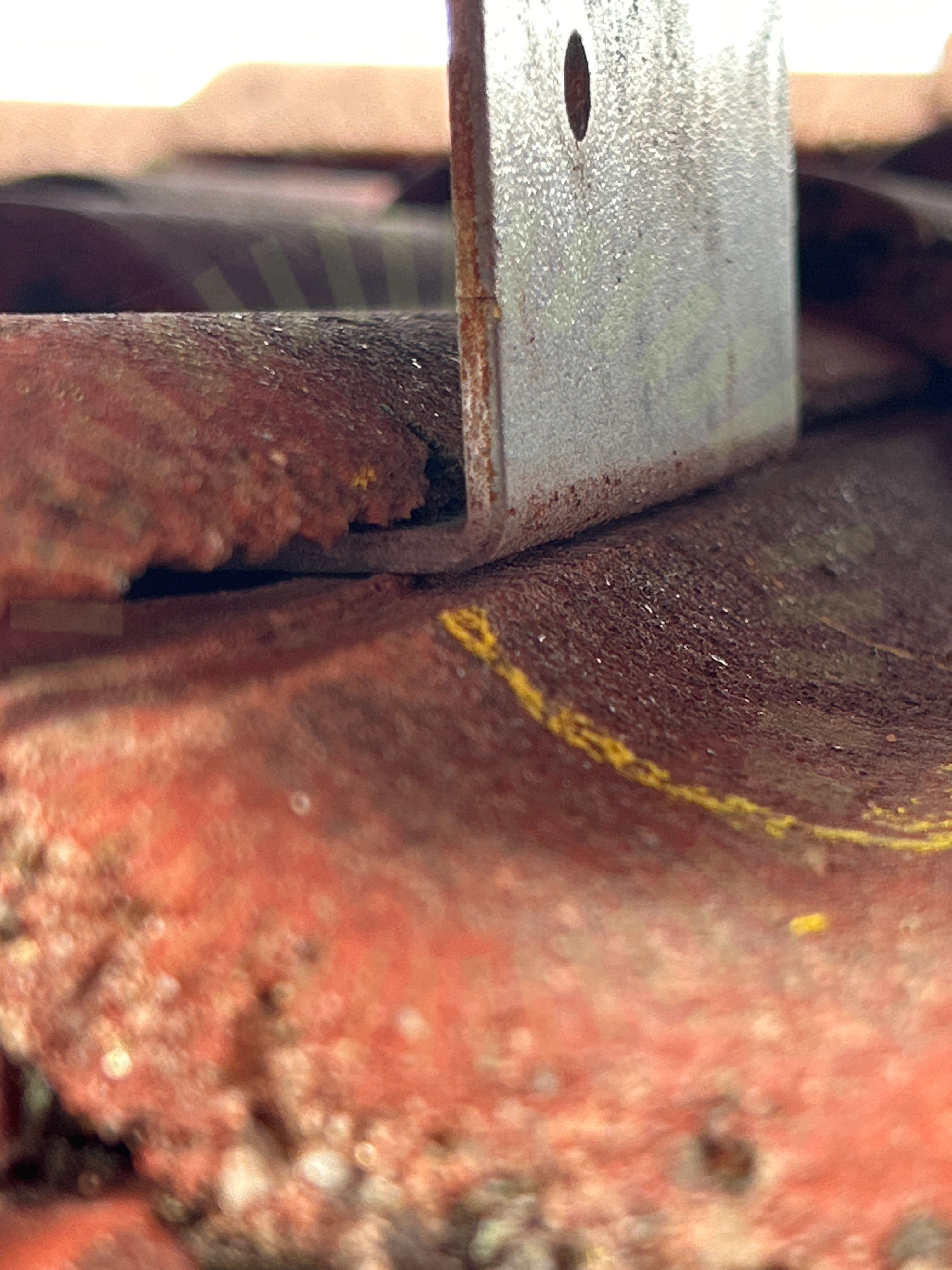

Underliggande takpanna

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadTvådelad TakkrokVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

2/5
Informering av solceller

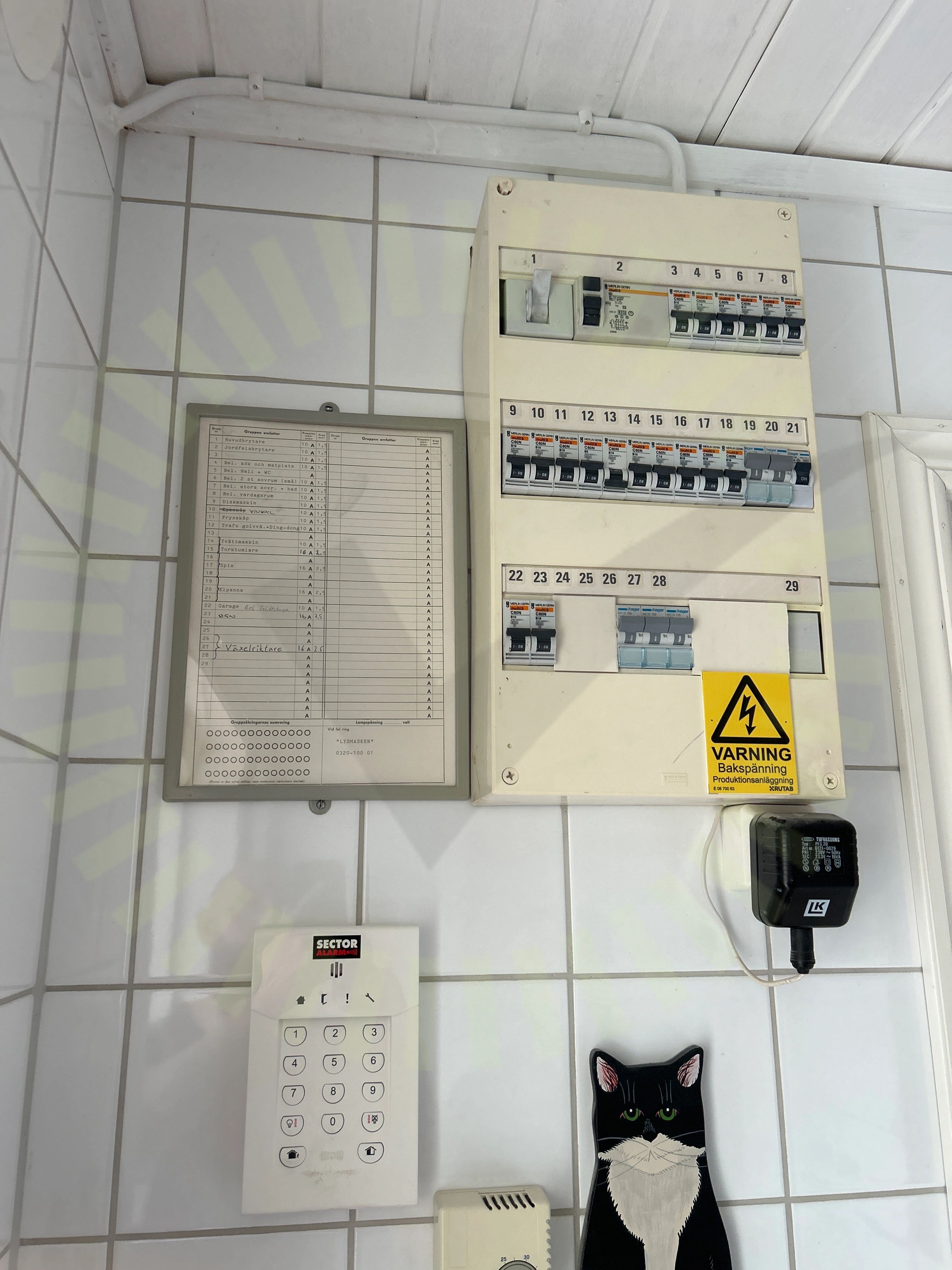

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

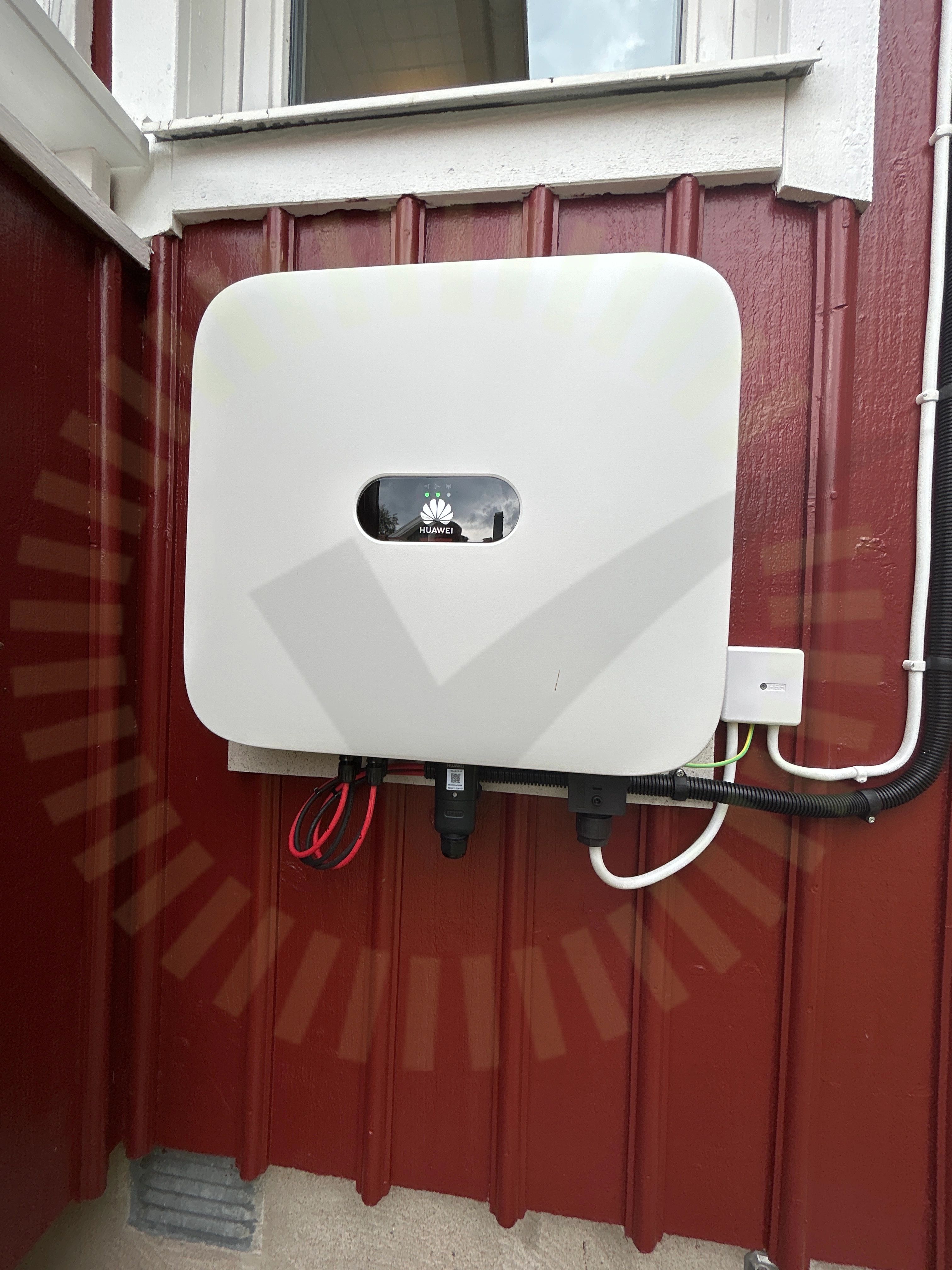

Varning för likspänning

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/32
Avstånd närliggande objekt

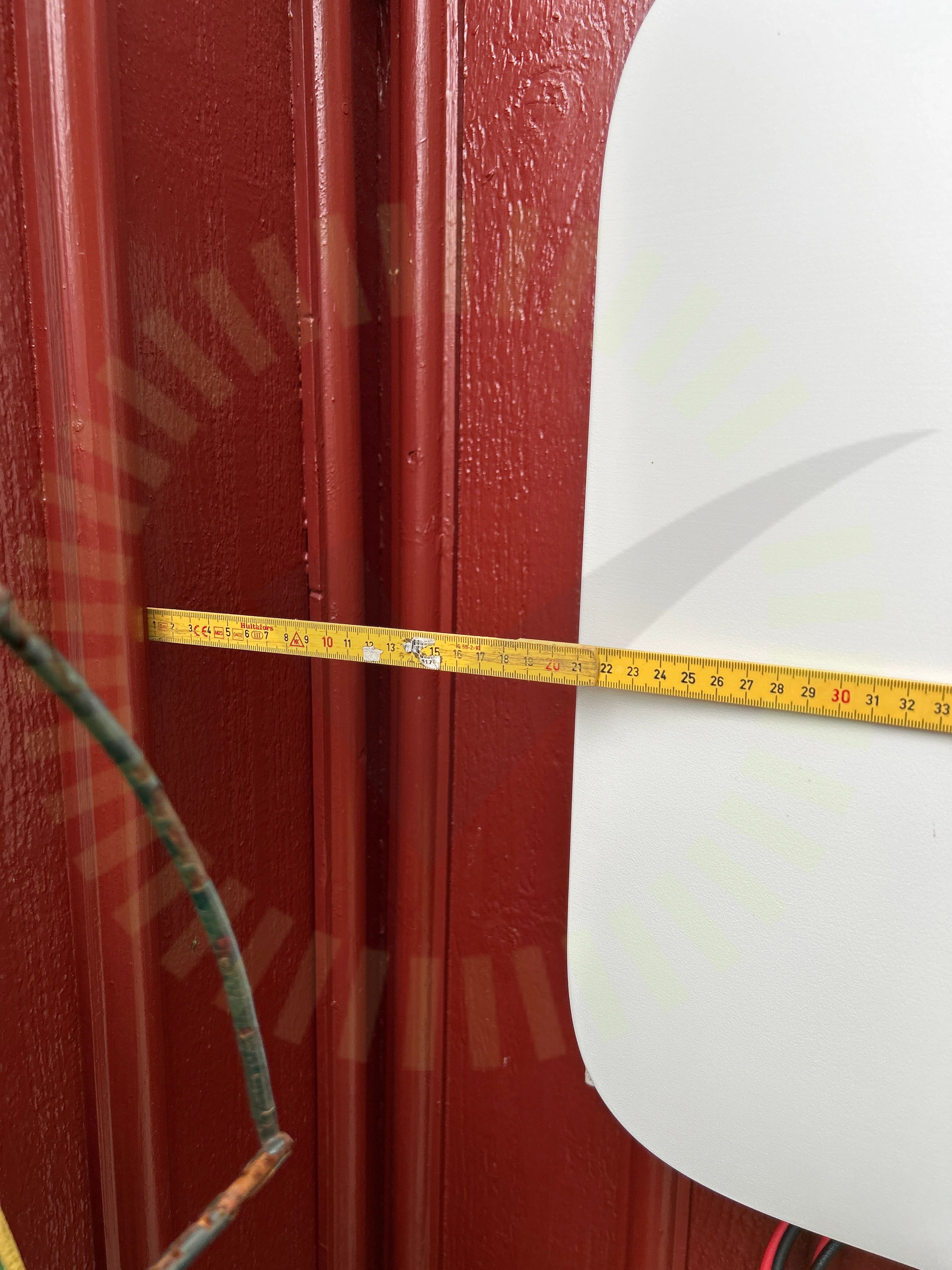

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

31/32
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
