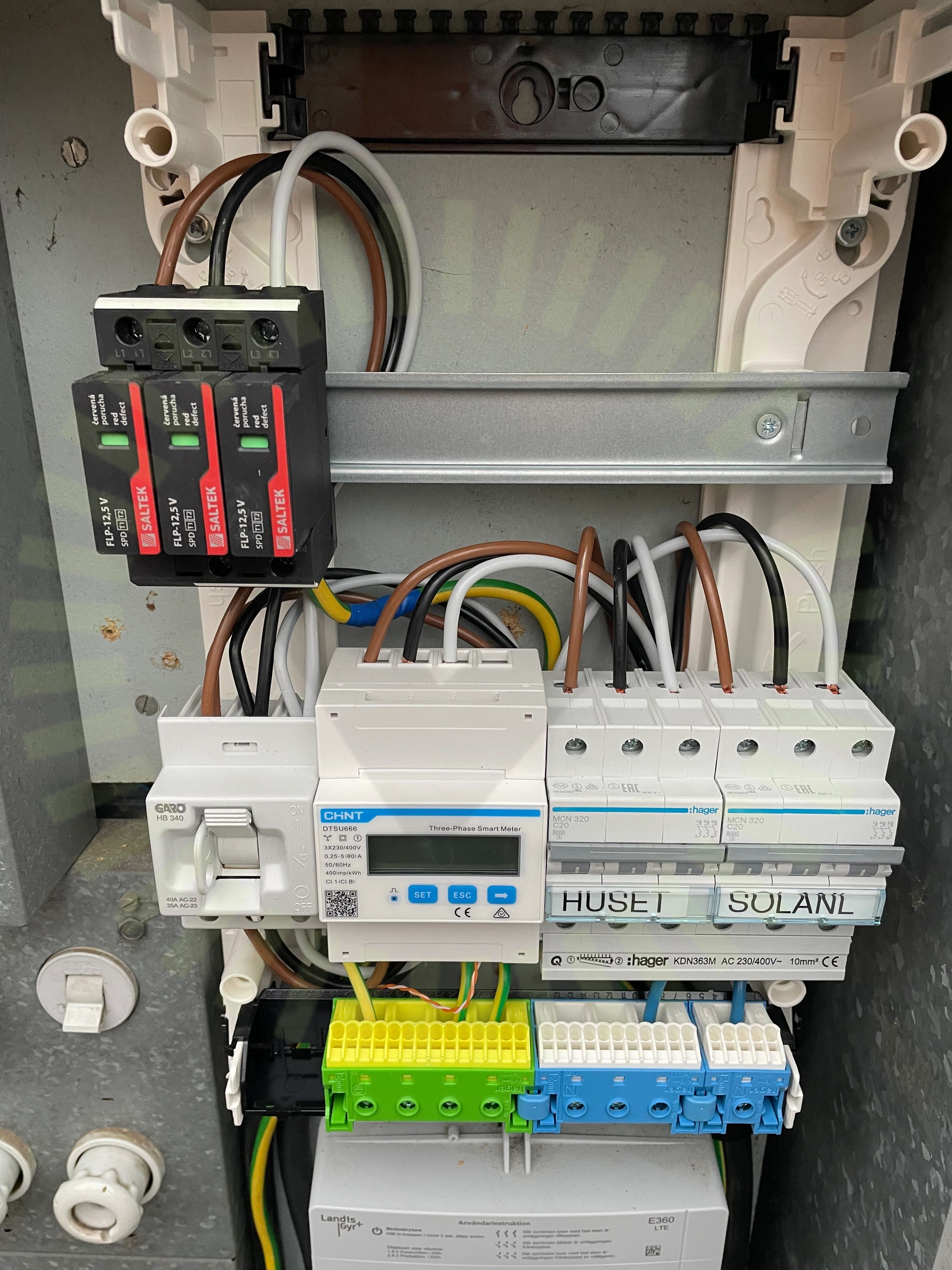

3.1 Matning till smartmätare
Inte godkändNeutral är ej ansluten.
TPM-CT-C-EU (DTSU666) Three-phase Smart Meter Quick Guide, Sida 2
Besiktningsrapport
9.7
Installation genom
Assemblin Solar AB
Datum
5 november 2024
Ort
Furulund, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av Assemblin Solar AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2AvtalSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Anmärkningar
1/4Godkända kontrollpunkter
3/4Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Anmärkningar
1/19

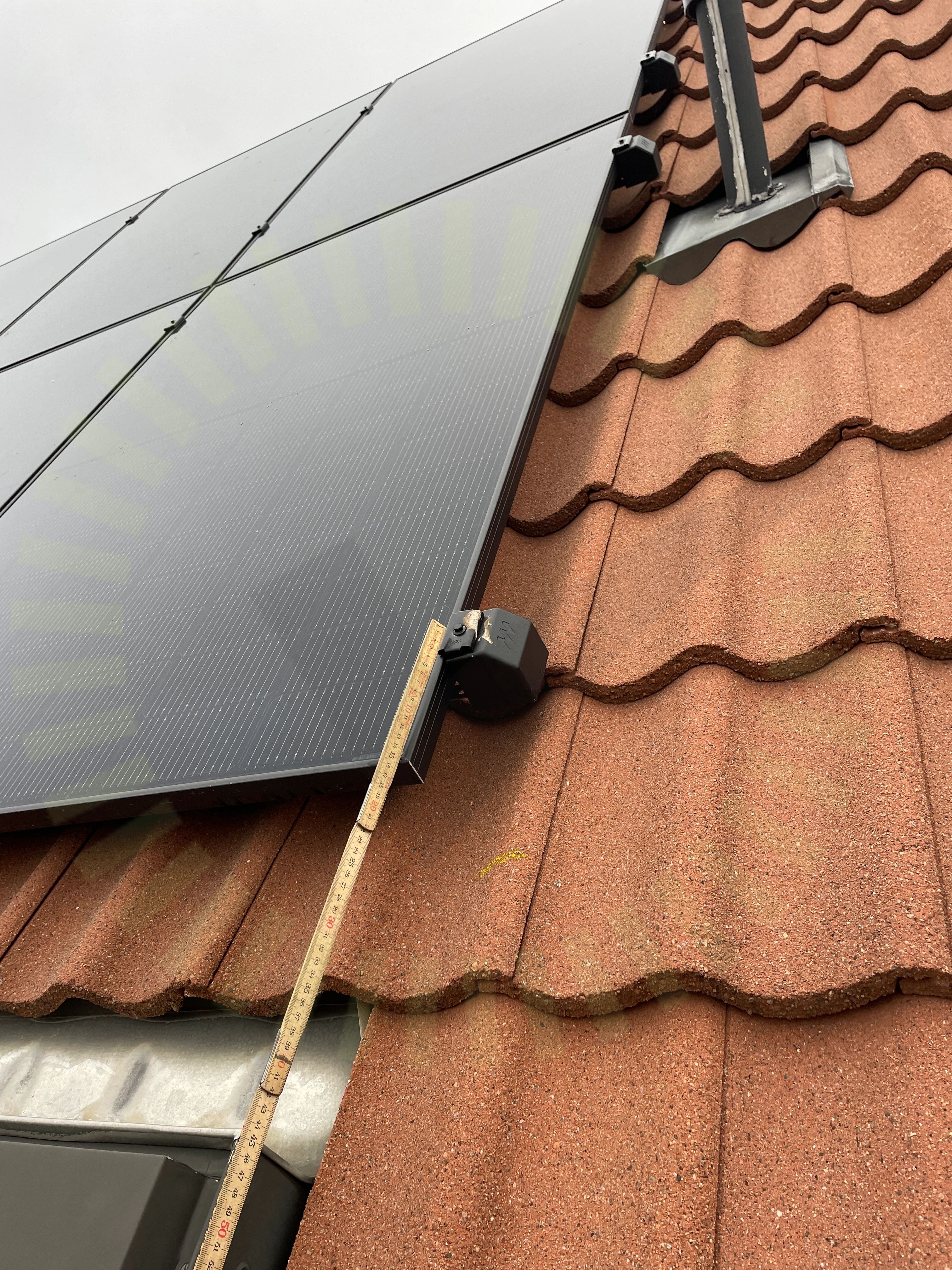

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 16 cm.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 15-17
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/21

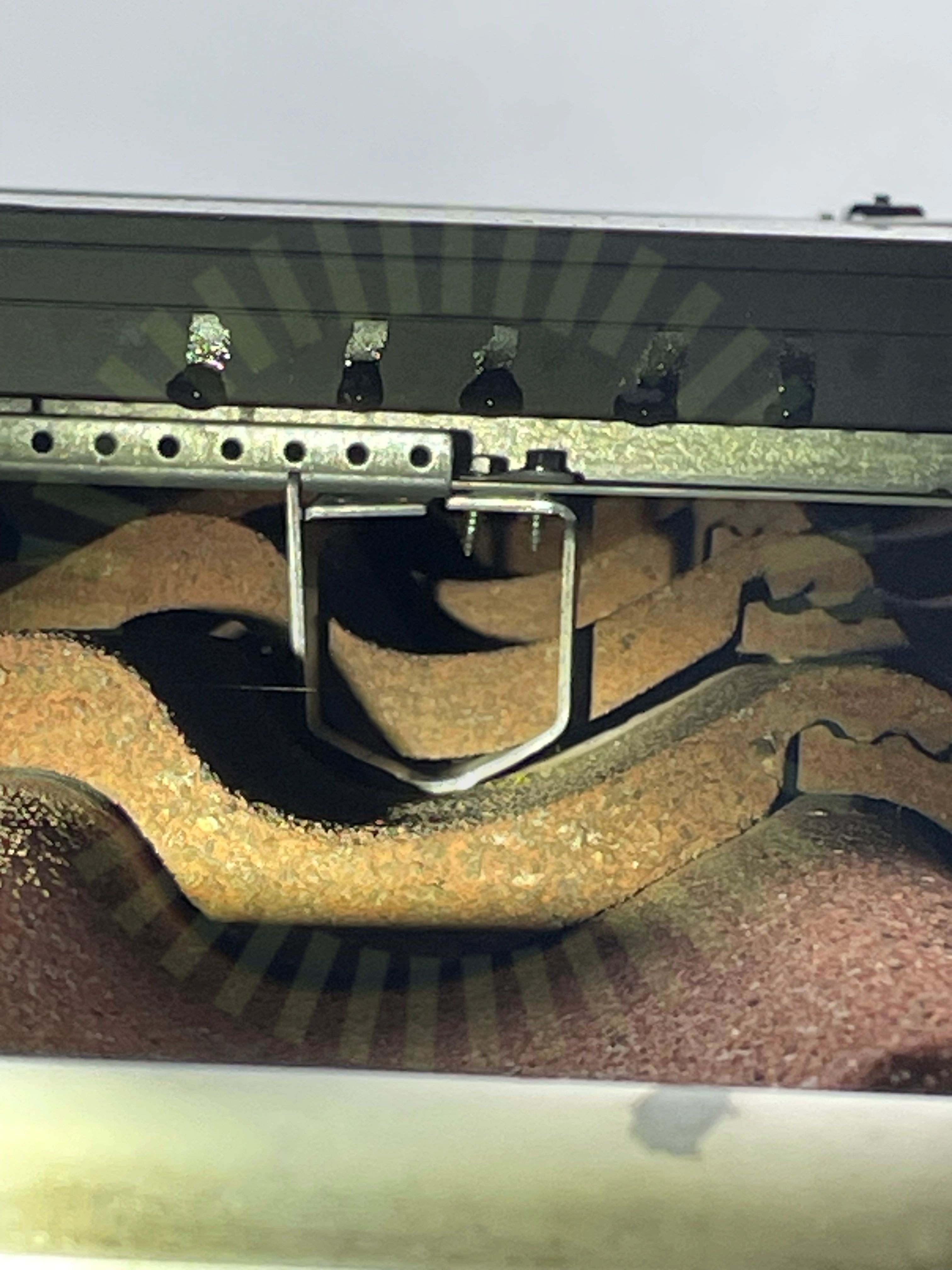

5.1 Skenornas infästning
Inte godkändSkruvarna är endast fästa på ena sidan av takkroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

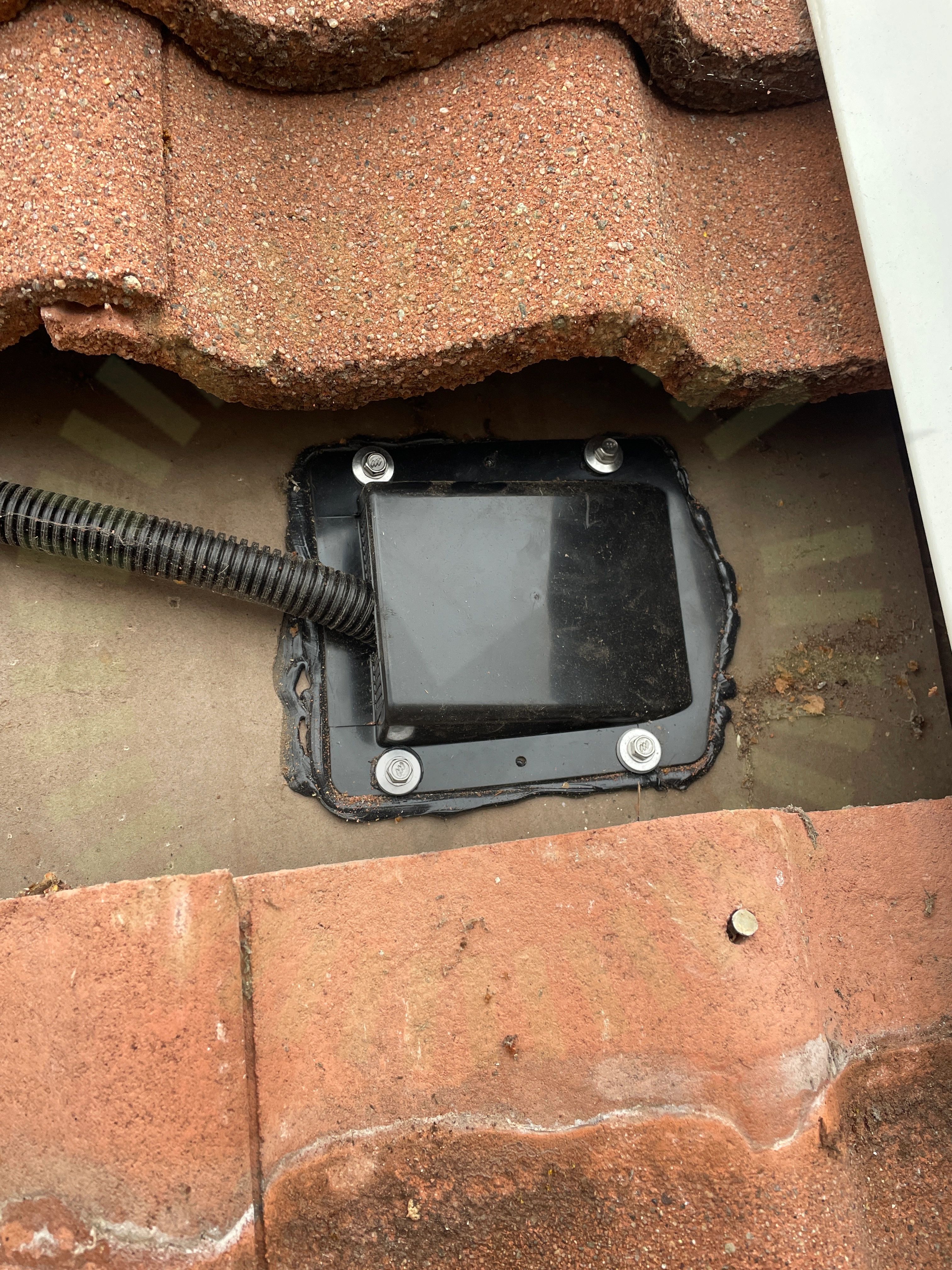

5.2 Takgenomföring
Inte godkändUnderlag för håltagning i tätskiktet saknas.
Godkända kontrollpunkter
19/21Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/8
6.1 Fasskena
Inte godkändFasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.
Godkända kontrollpunkter
7/8FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
