Besiktningsrapport

8.3

Installation genom

Assemblin Solar AB

Datum

17 mars 2025

Ort

Lerum, Västra Götalands län

Kabeluppfästning

Skadat kablage

Fastsäkring av produkt

+ 6

88% godkända

12% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBB

Montagesystem

Nordmount Panntak: Bärläkt

Batteri

SigeEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Installerad av Assemblin Solar AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Tak 1, DMEGC: DM(XXX)M10RT-B54HBB (19)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (6)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

1/19

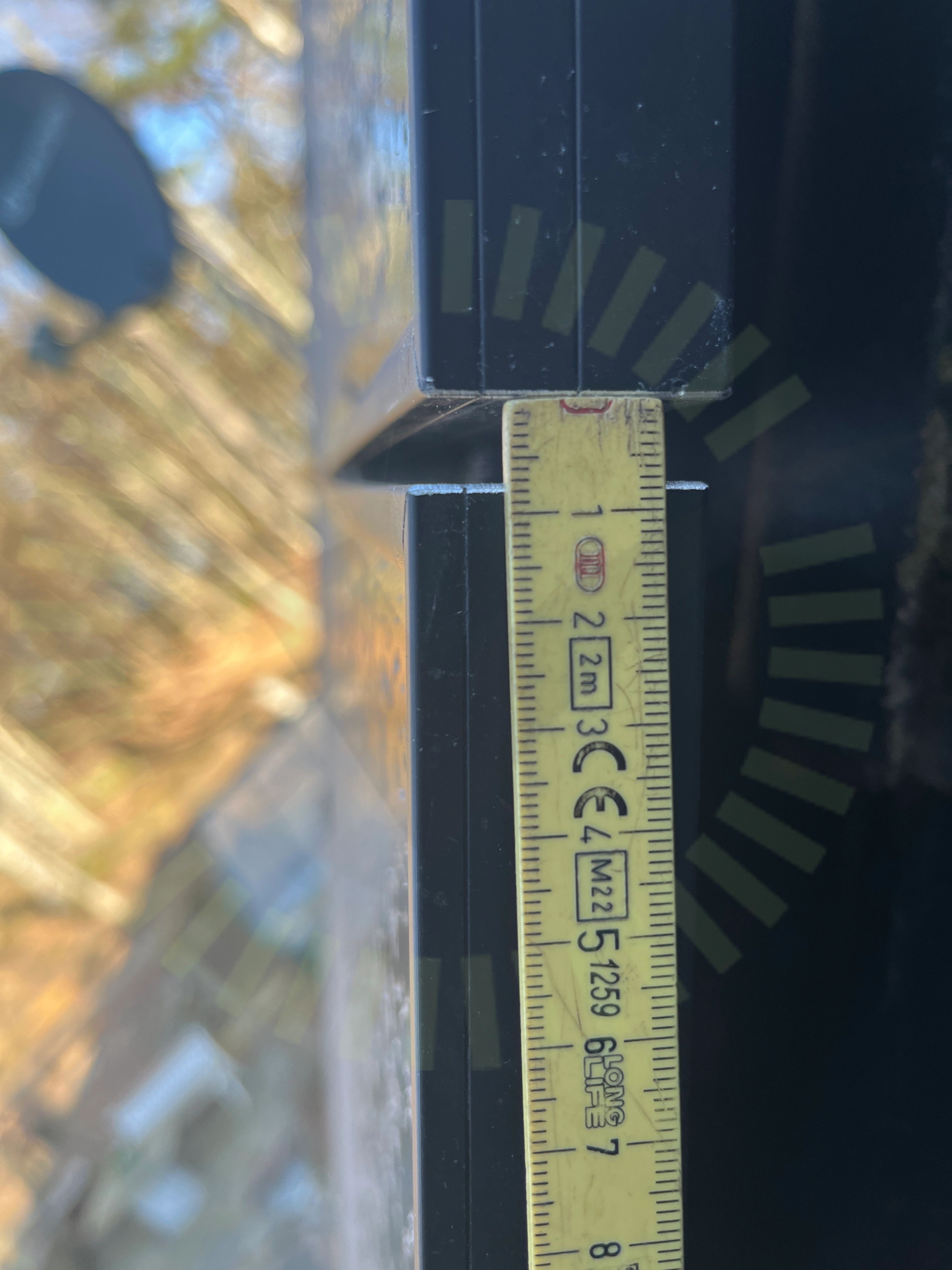

4.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 8

Godkända kontrollpunkter

17/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

6/26

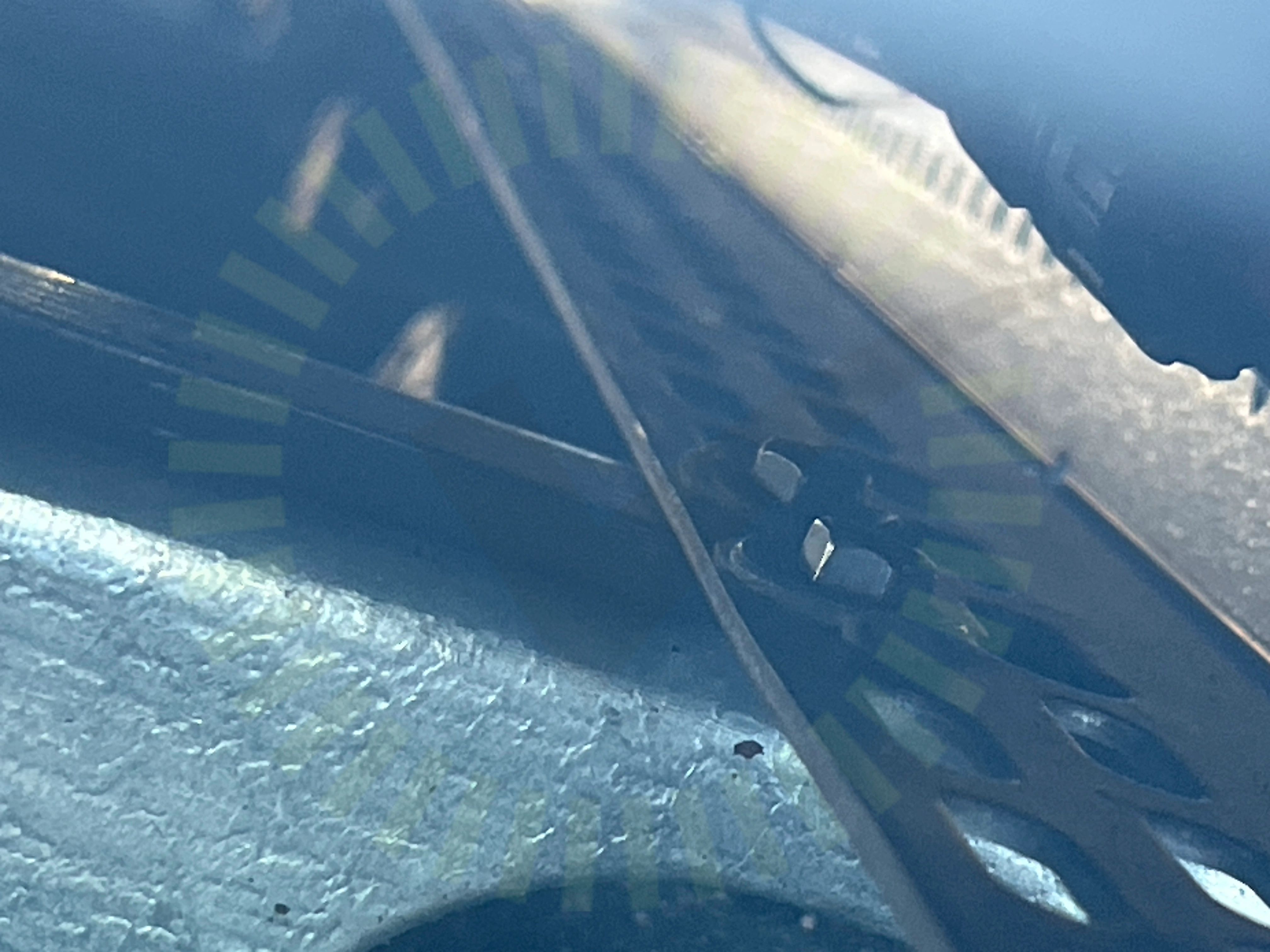

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

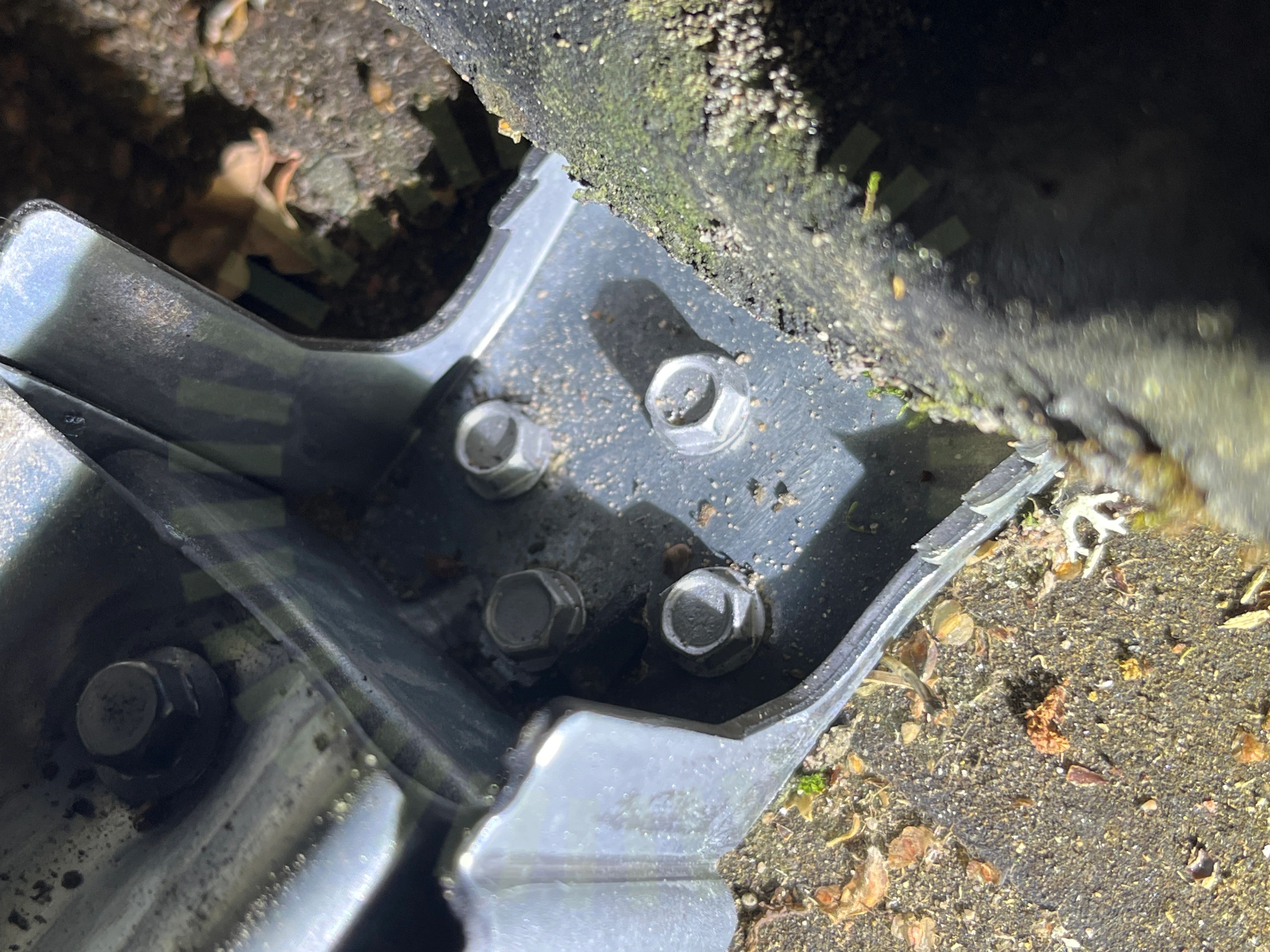

5.2 Råspontsinfästning metod 1

Inte godkänd

Takkroken är infäst med för få skruv.

Nordmount: Panntäckta tak | Råspont Version 1.8, Sida 2

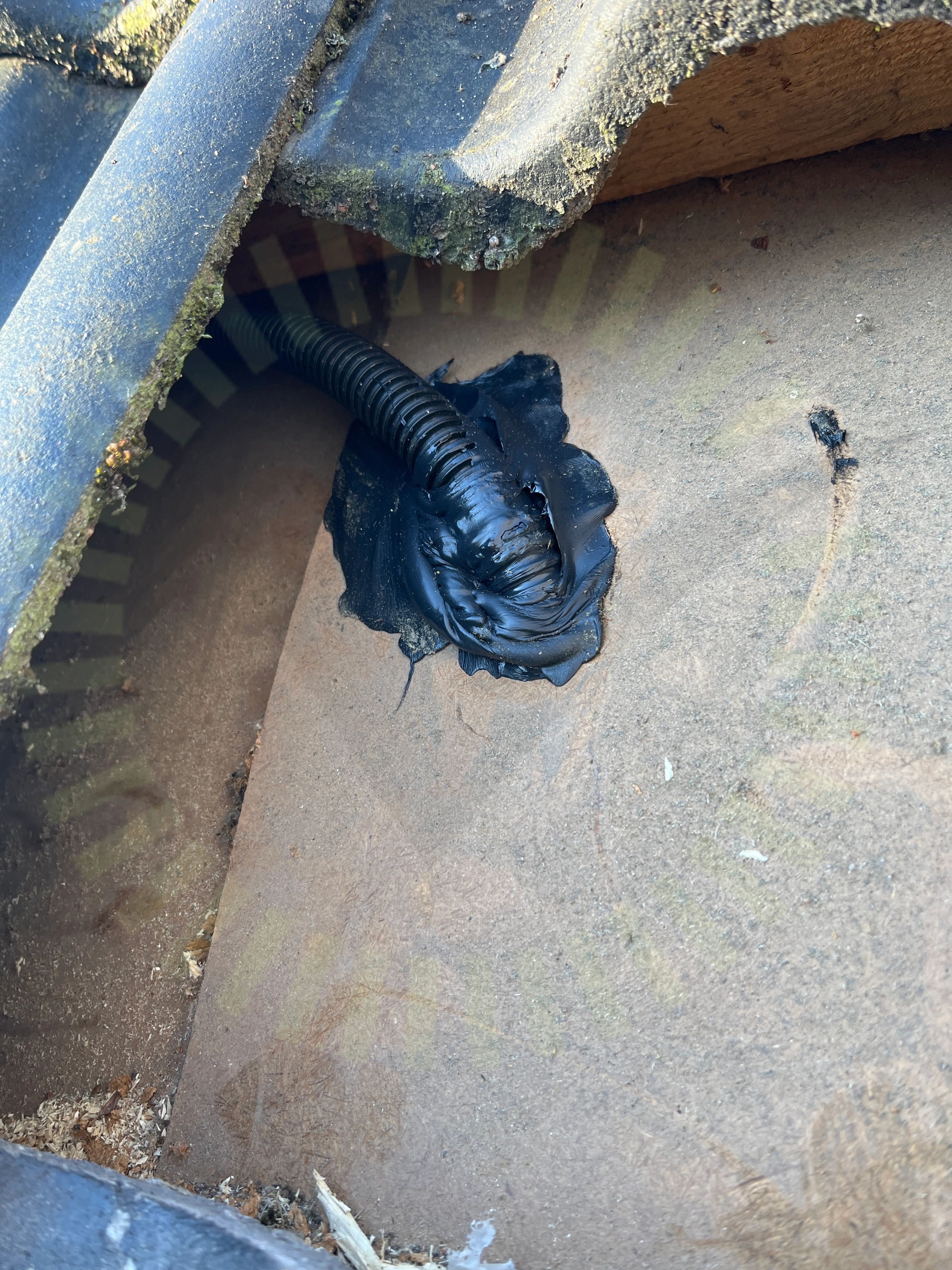

5.3 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

5.4 Skenornas infästning

Inte godkänd

Skruvarna sitter inte diagonalt.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/26

Använd skruv

Blandning av infästningar

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Infästning

IP-Klassning

Kabelinföringar

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

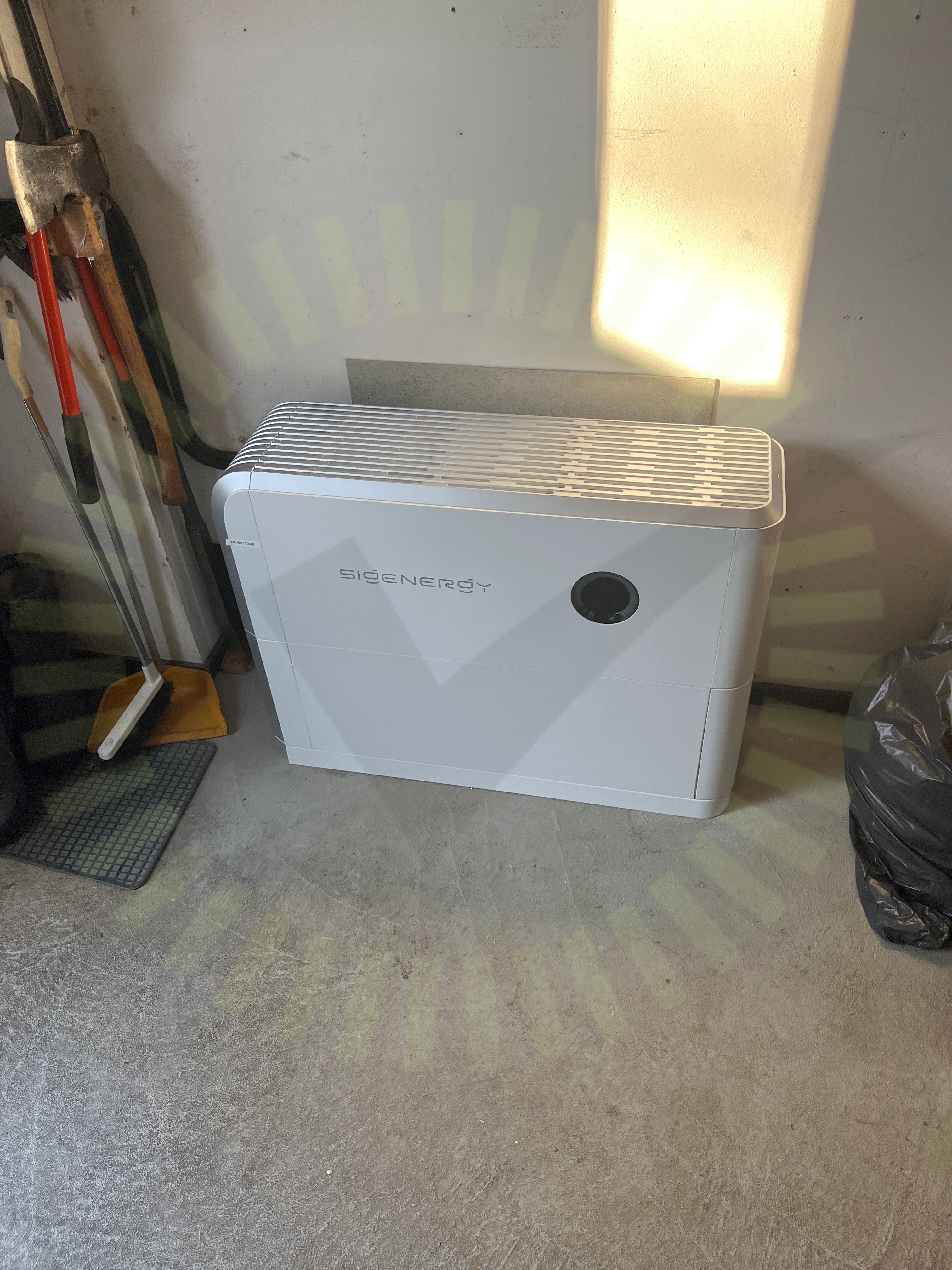

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

4/37

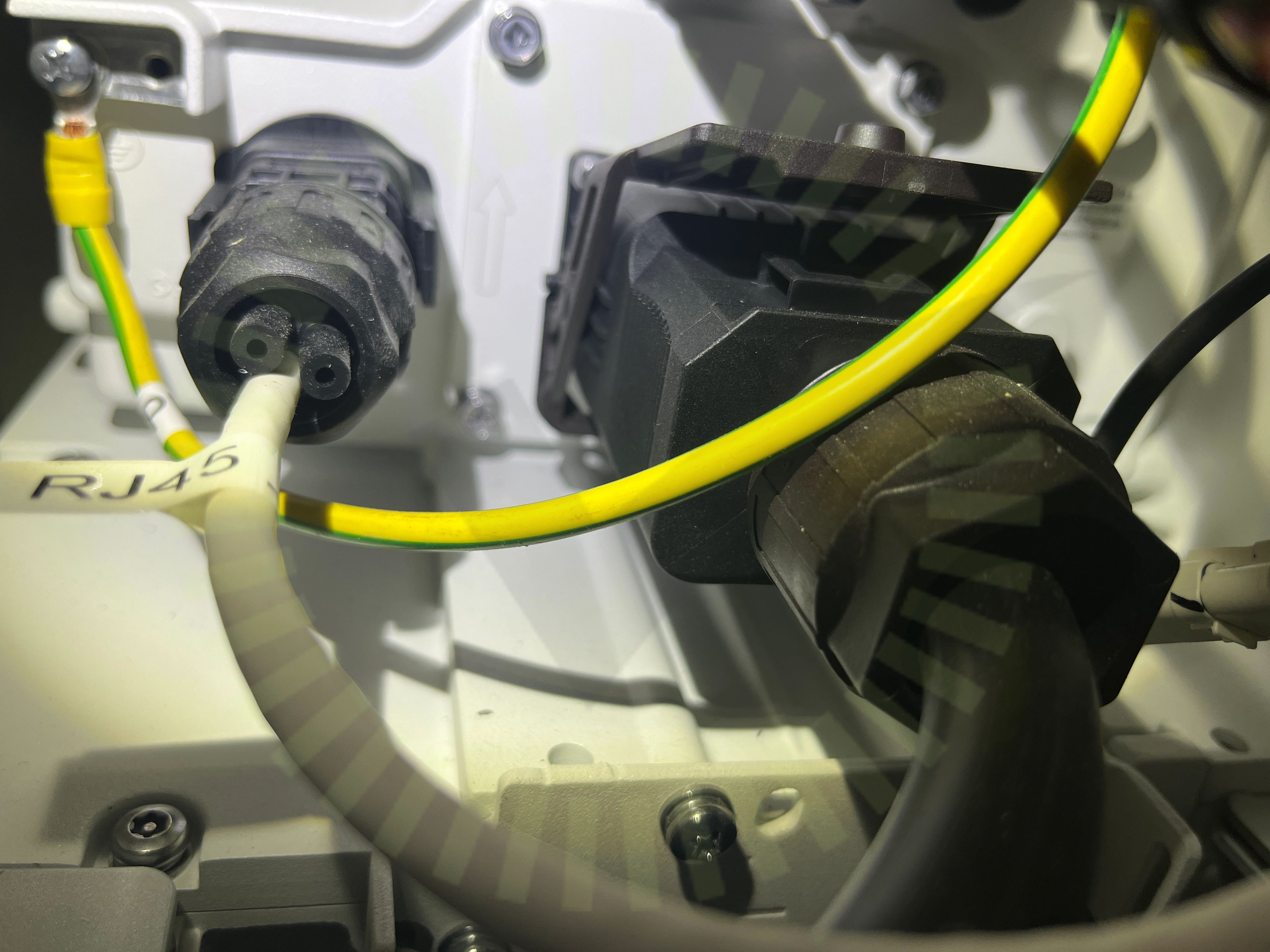

8.1 Förskruvning

Inte godkänd

Låsskruven är inte åtdragen på förskruvningen.

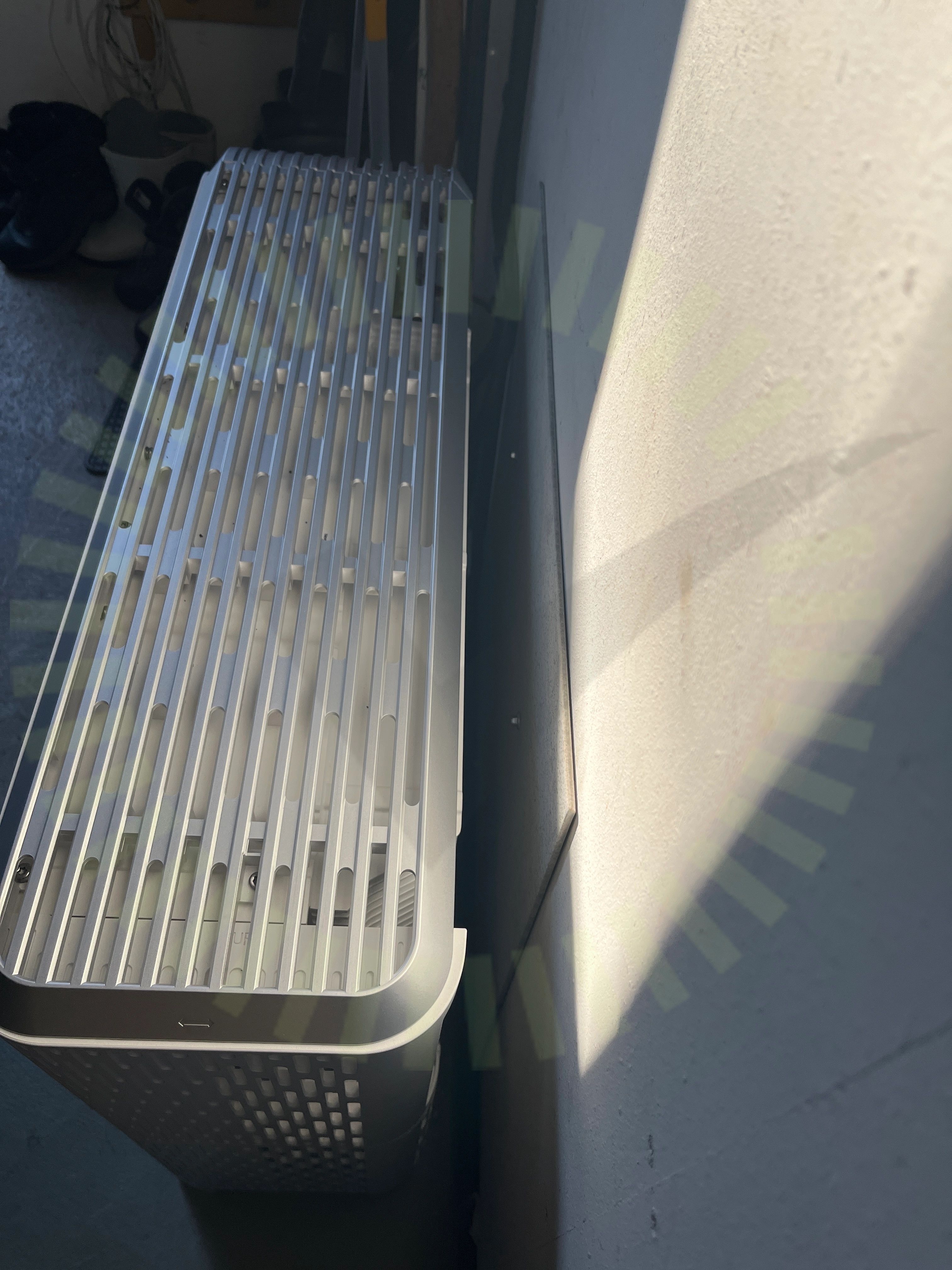

8.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Vägginfästning saknas.

SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18

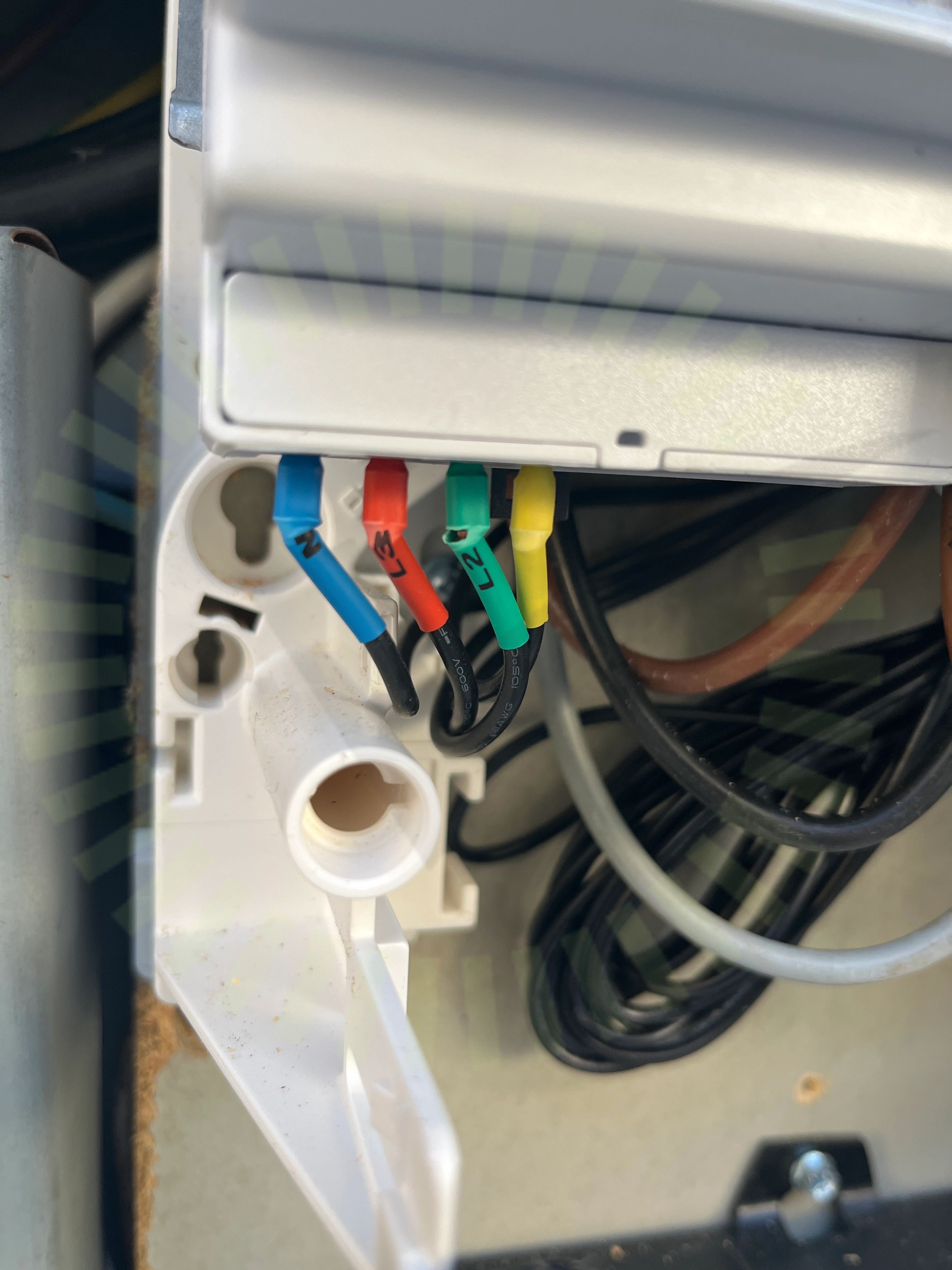

8.3 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

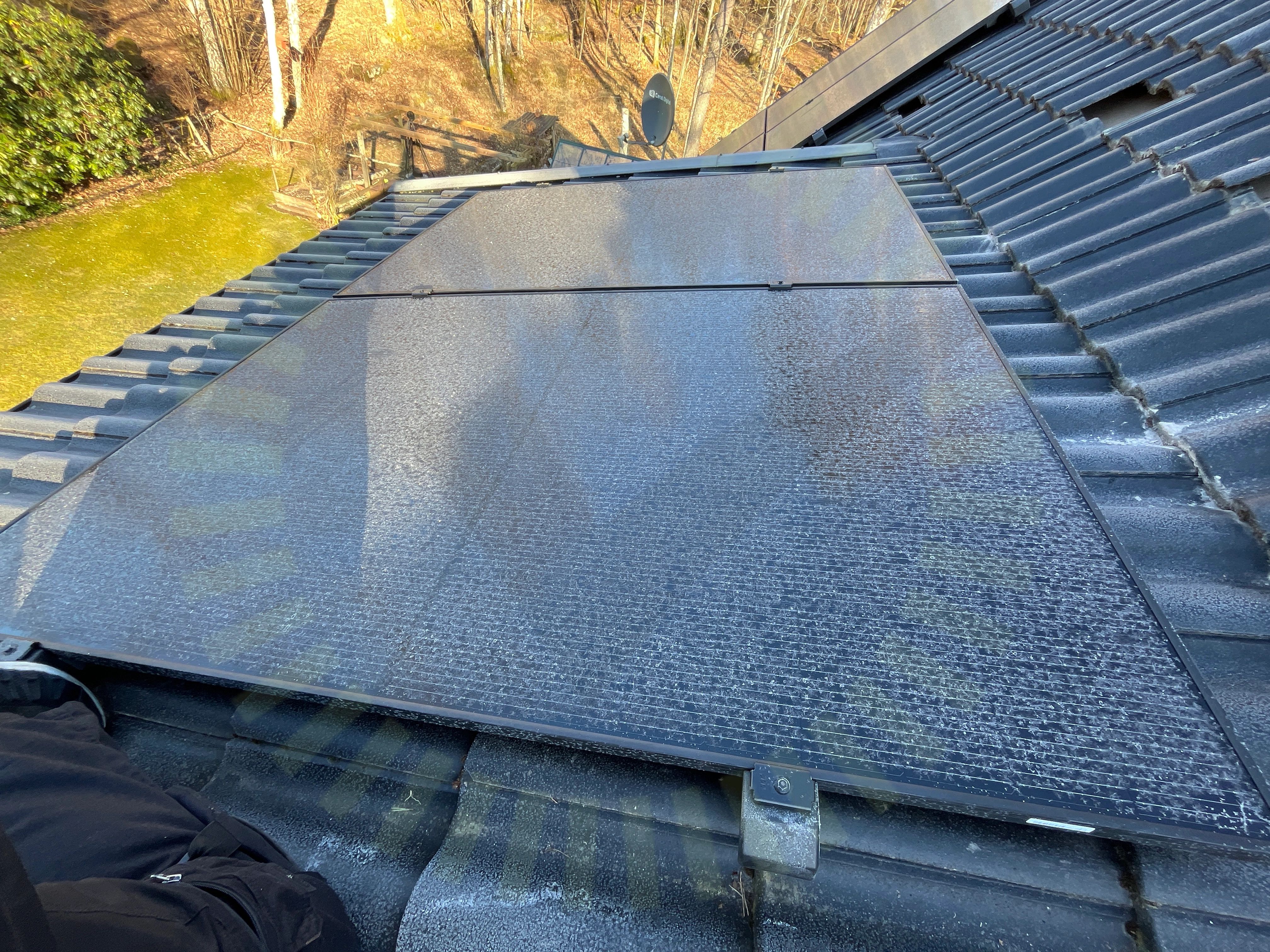

8.4 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng.

Godkända kontrollpunkter

33/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
