5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Besiktningsrapport
8.9
Installation genom
Energisolvind
Datum
20 februari 2025
Ort
Bromma, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerRegitec: RMHT54(XXX)O2
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Energisolvind som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
14/14Avstånd till växelriktareBatteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
5/18

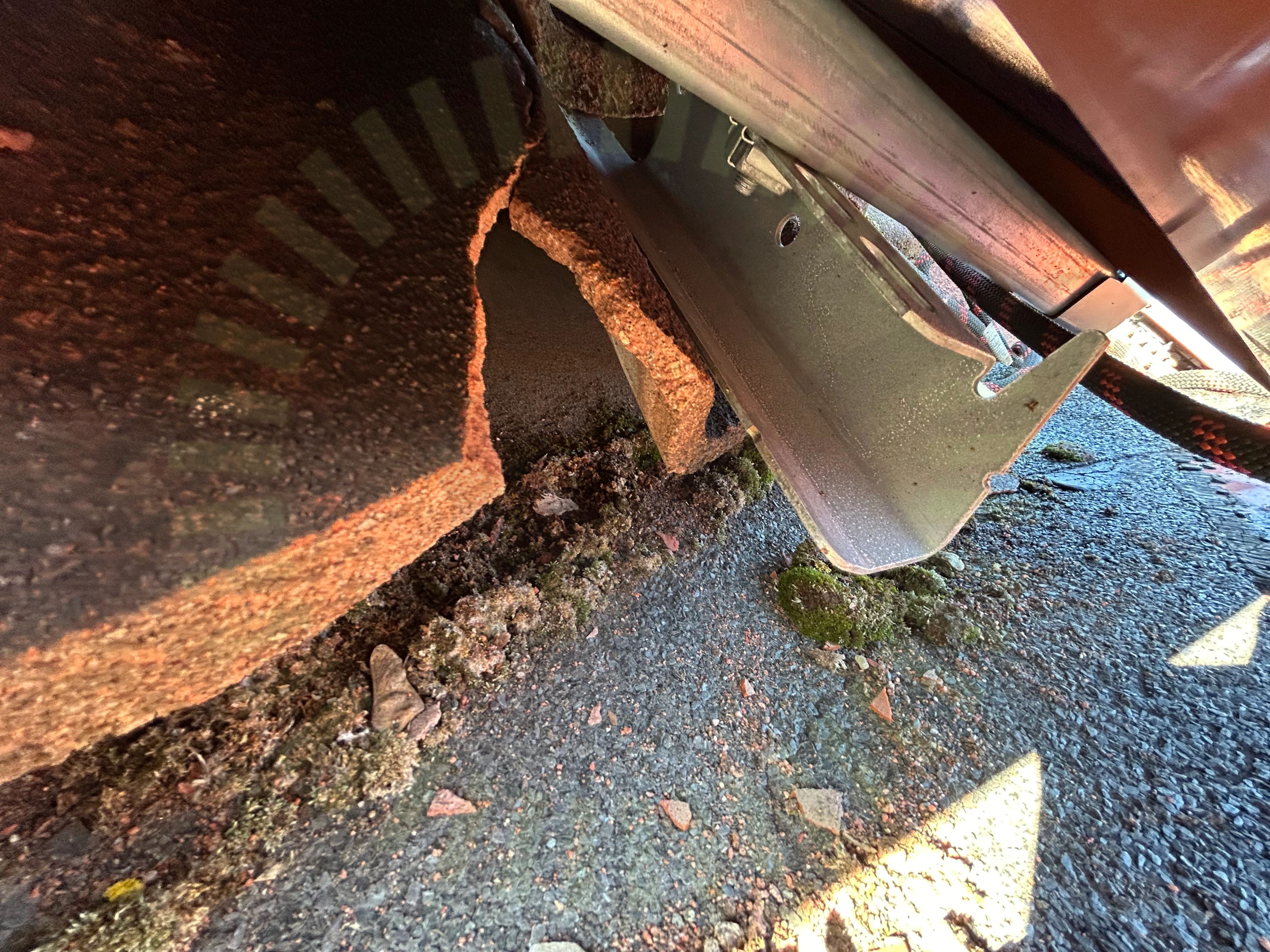

5.2 Läktinfästning
Inte godkändInfästning sticker utanför takpannorna.
Tillverkarens anvisningar
5.3 Skenans utstick för klämma
Inte godkändSkenans utstick uppfyller ej tillverkarens krav.
MAFI Solar Montagehandbok 2023 Rev G, Sida 10
5.4 Snö- och Vindlastberäkning
Inte godkändAnvänd takkrok är annan än den som är angiven i snö- och vindlastberäkningen vilket ger felaktiga förutsättningar.
Tillverkarens montageanvisningar
5.5 Takkrokarnas CC
Inte godkändKorrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
13/18DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 1, Regitec: RMHT54(XXX)O2
Anmärkningar
2/16

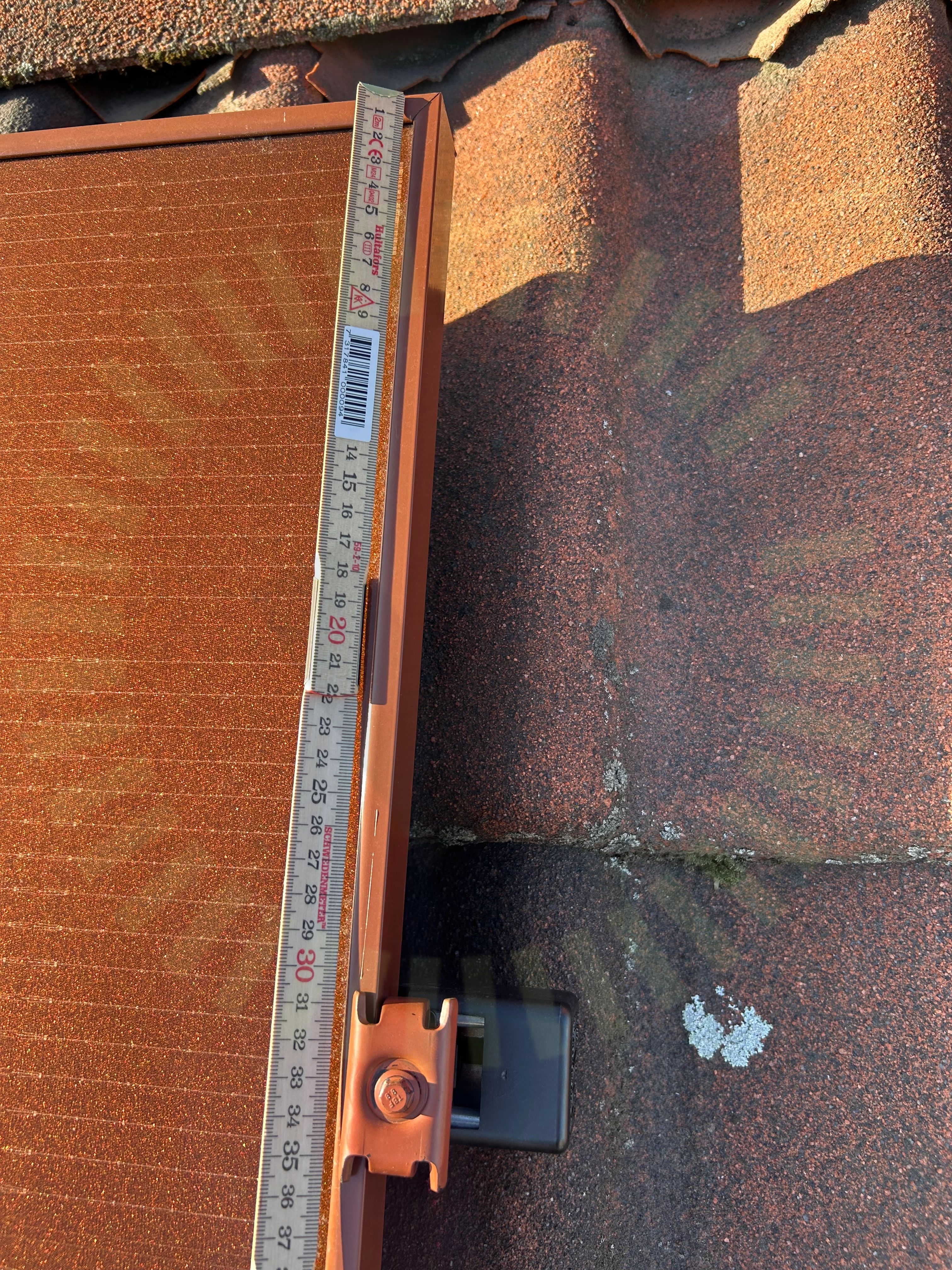

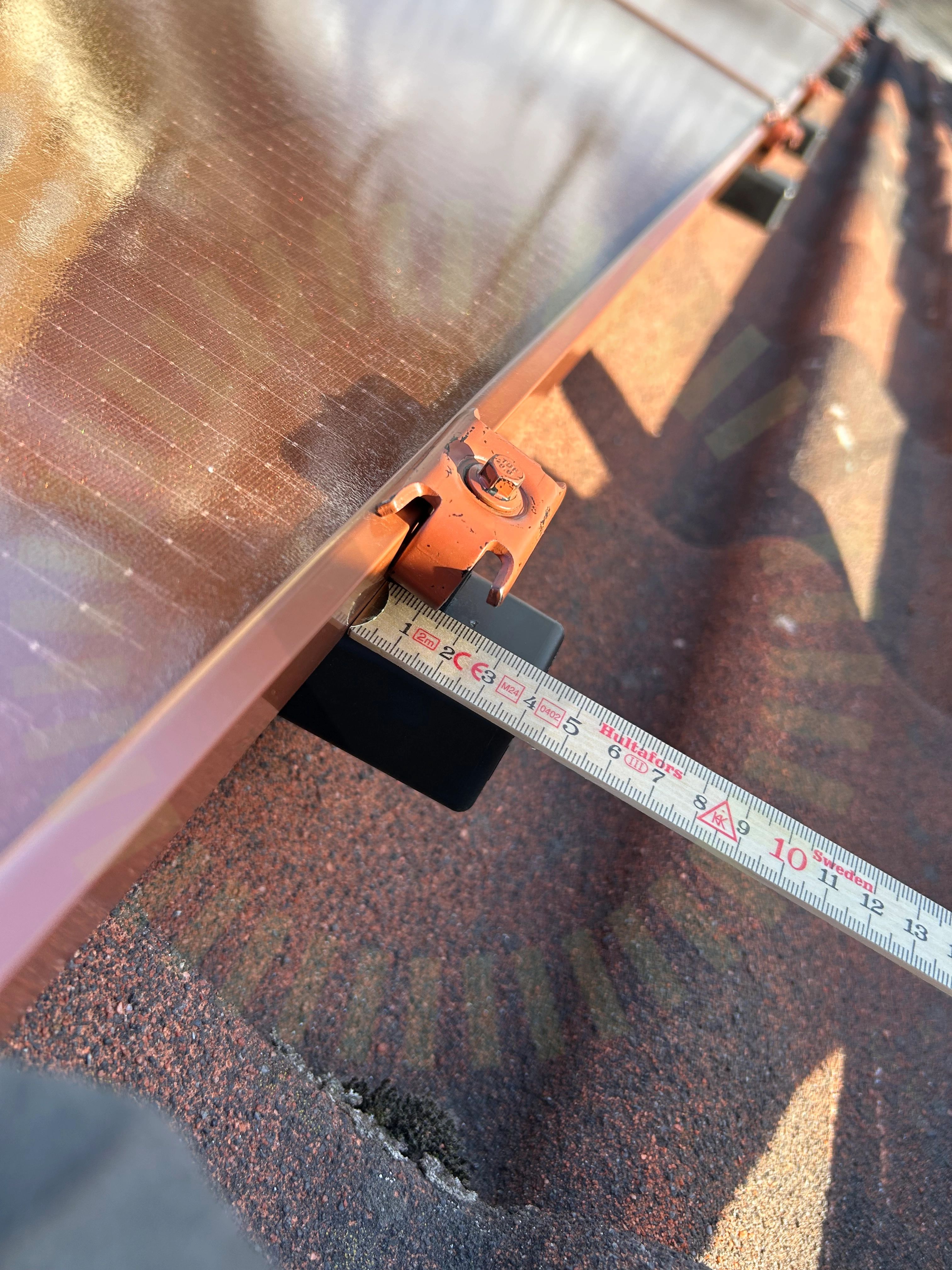

6.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar
6.2 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/16Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
8.1 Avstånd närliggande objekt
ÖverenskommelseVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Kund och leverantör överens och ok med avvikelse.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
8.2 Genomföringar
Inte godkändGenomföringar ej tätade.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
