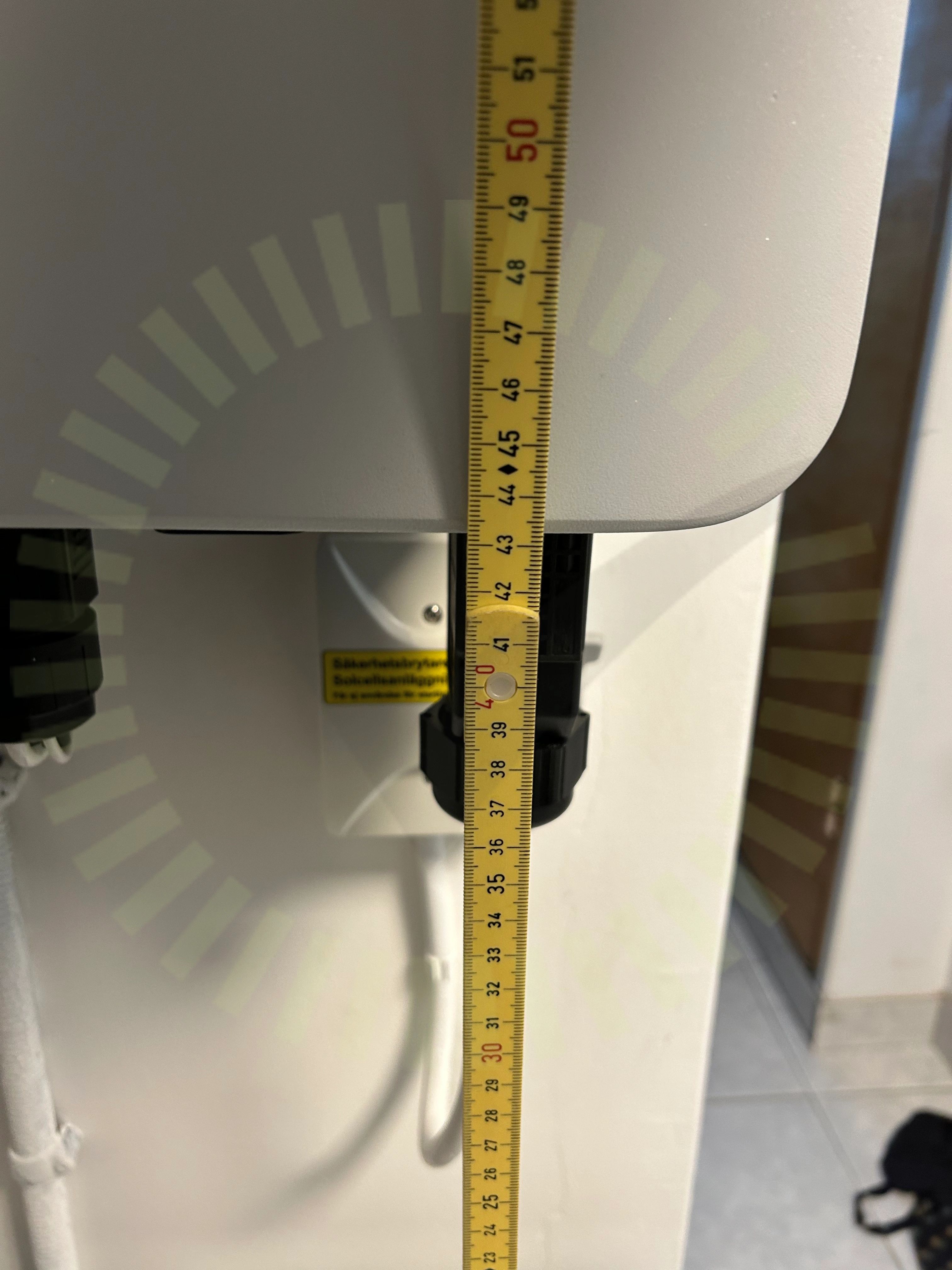

2.1 Avstånd
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Besiktningsrapport
9.3
Installation genom
Solcellen.nu
Datum
21 mars 2023
Ort
Göteborg, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2Mätprotokoll DCSträngschema
Batteri
Anmärkningar
1/8Godkända kontrollpunkter
7/8InfästningKommunikationLockMiljökravPESkadorVinkel
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Säkerhetsbrytare DC
Anmärkningar
1/6

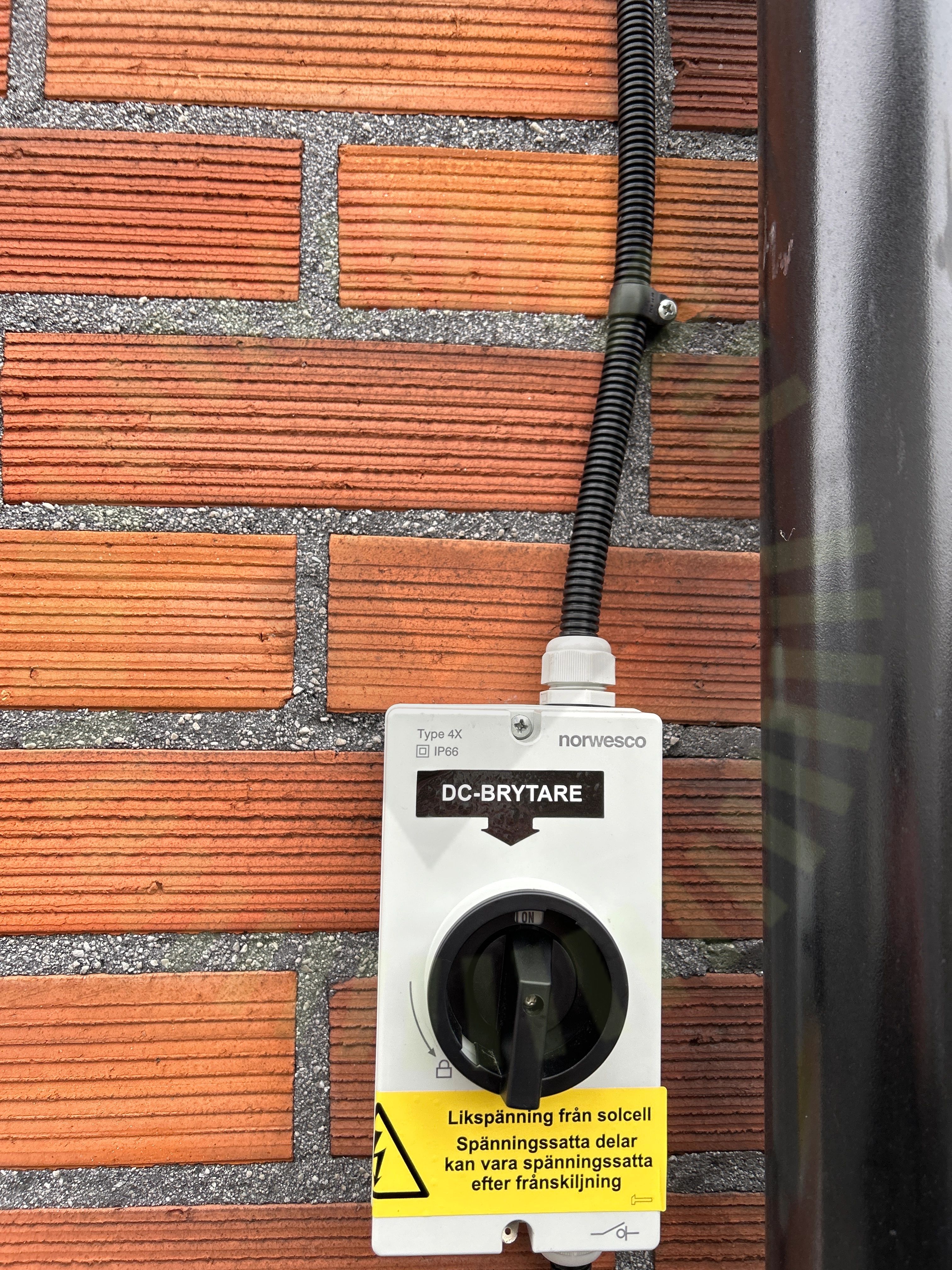

4.1 Förskruvningar
Inte godkändSäkerhetsbrytarens kapslingsklass försämrad efter installation. Förskruvning monterad uppåt läcker.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/29

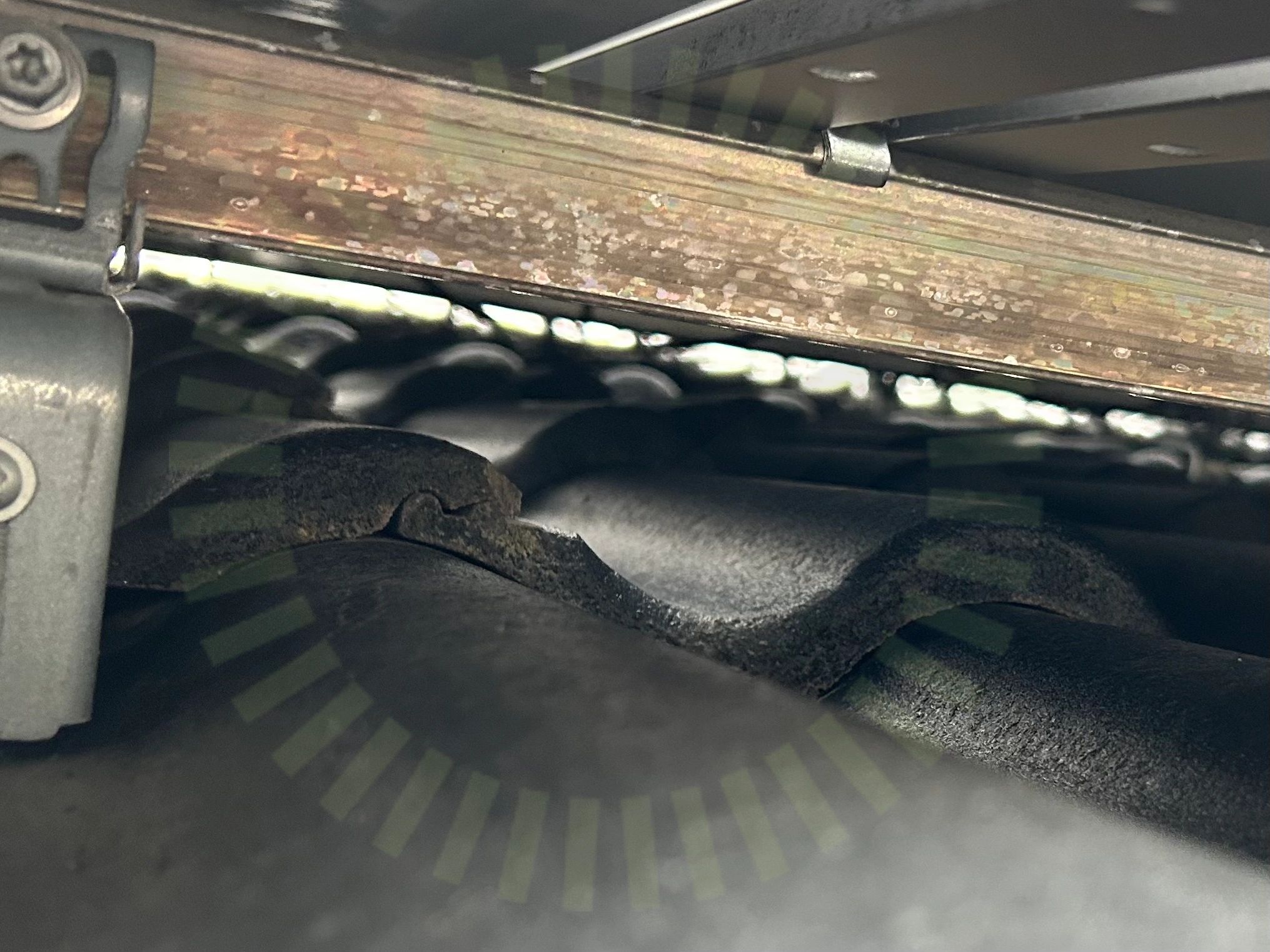

5.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

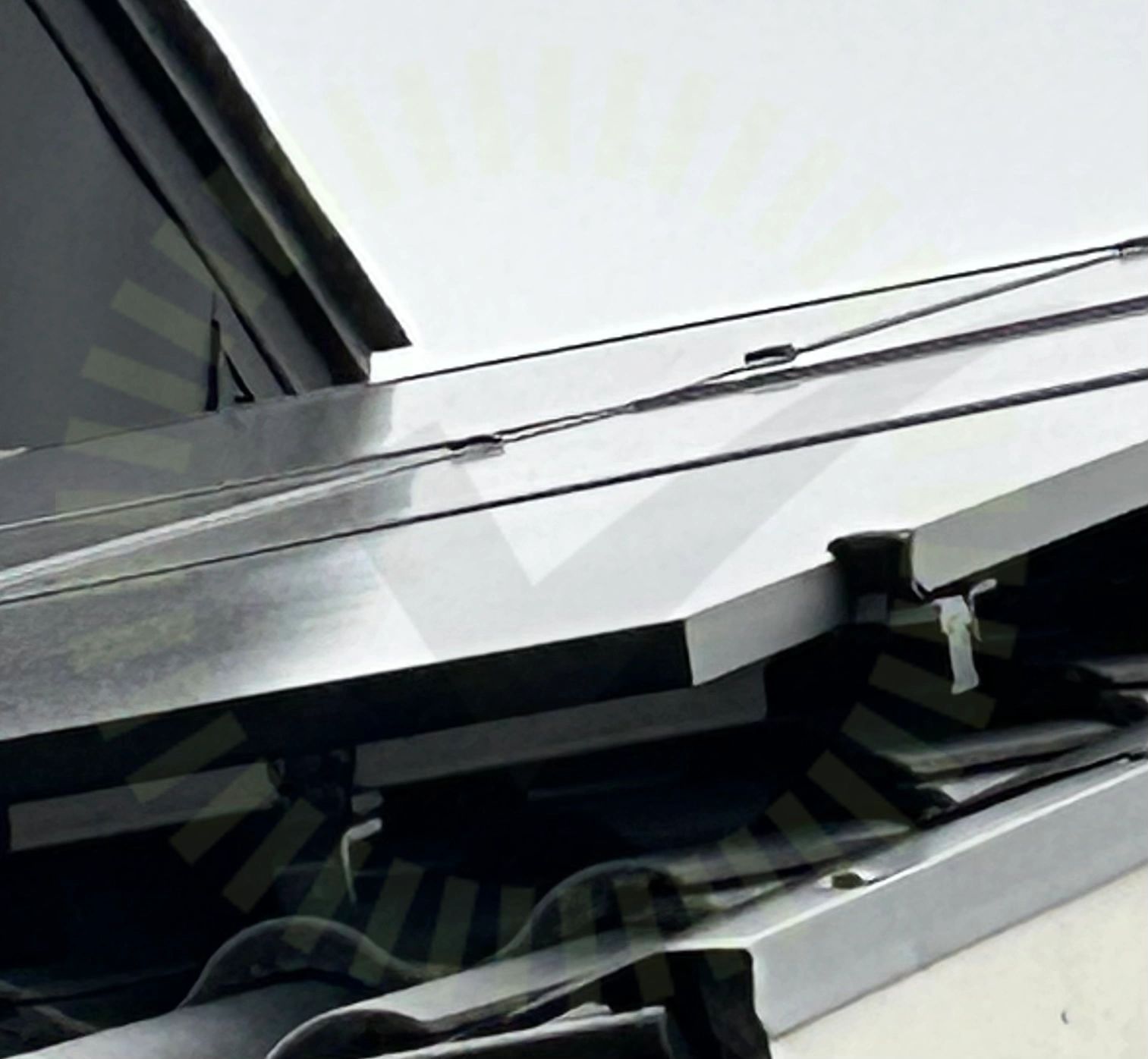

5.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

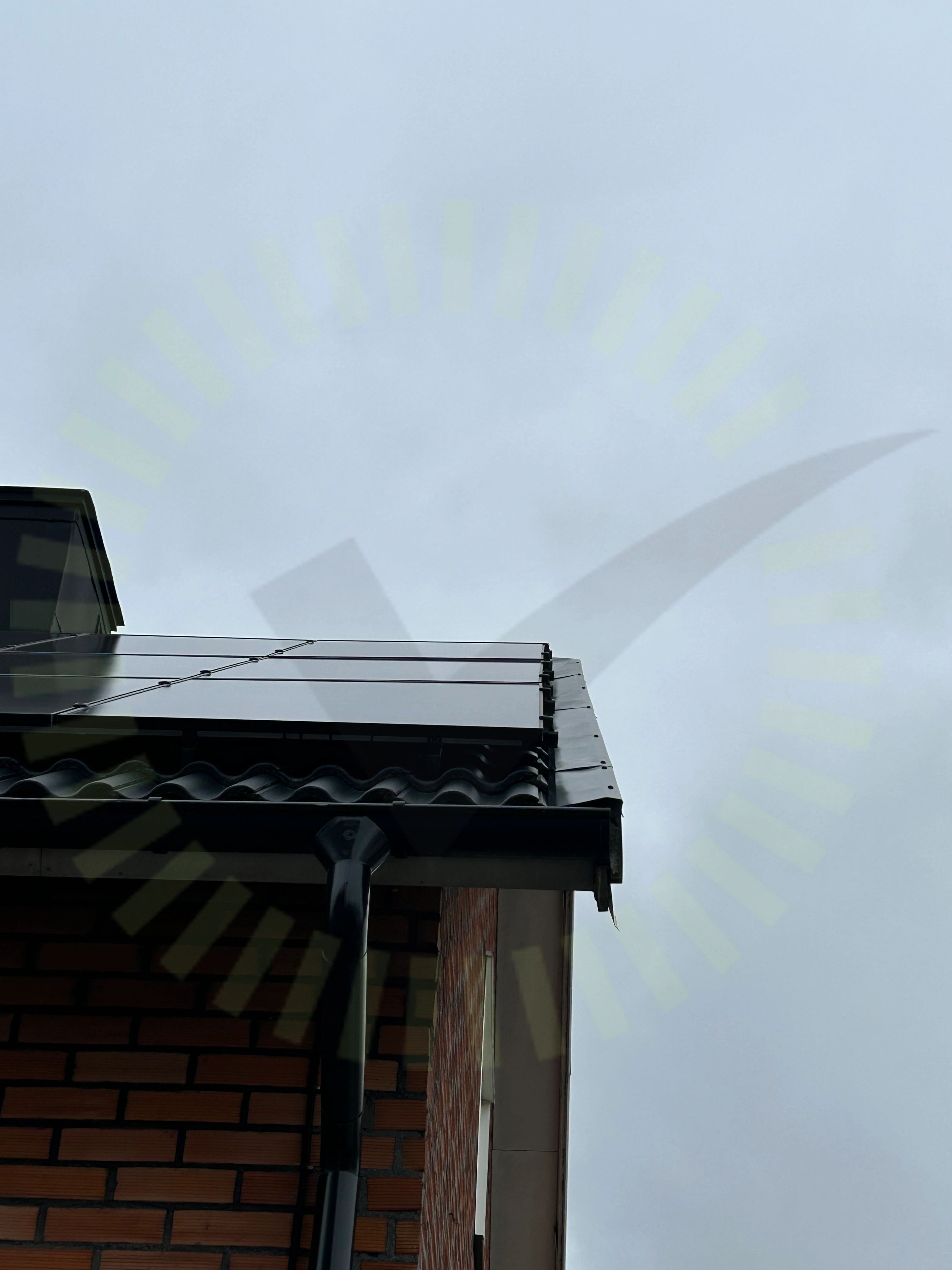

5.3 Säkerhetsavstånd
Inte godkändSäkerhets avstånd är för litet
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Godkända kontrollpunkter
25/29Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/29Takgenomföring
Tak 1, JA Solar: JAM54S30 (390-415) MR
Anmärkningar
1/17
6.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Godkända kontrollpunkter
14/17Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/17Förbindelse av kontakterKontakter
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/32
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
31/32AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
