Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Söderens

Datum

22 augusti 2023

Ort

Gunnilse, Västra Götalands län
Jordning av chassi
Ändklämmor
Skenornas infästning
91% godkända9% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/40

2.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

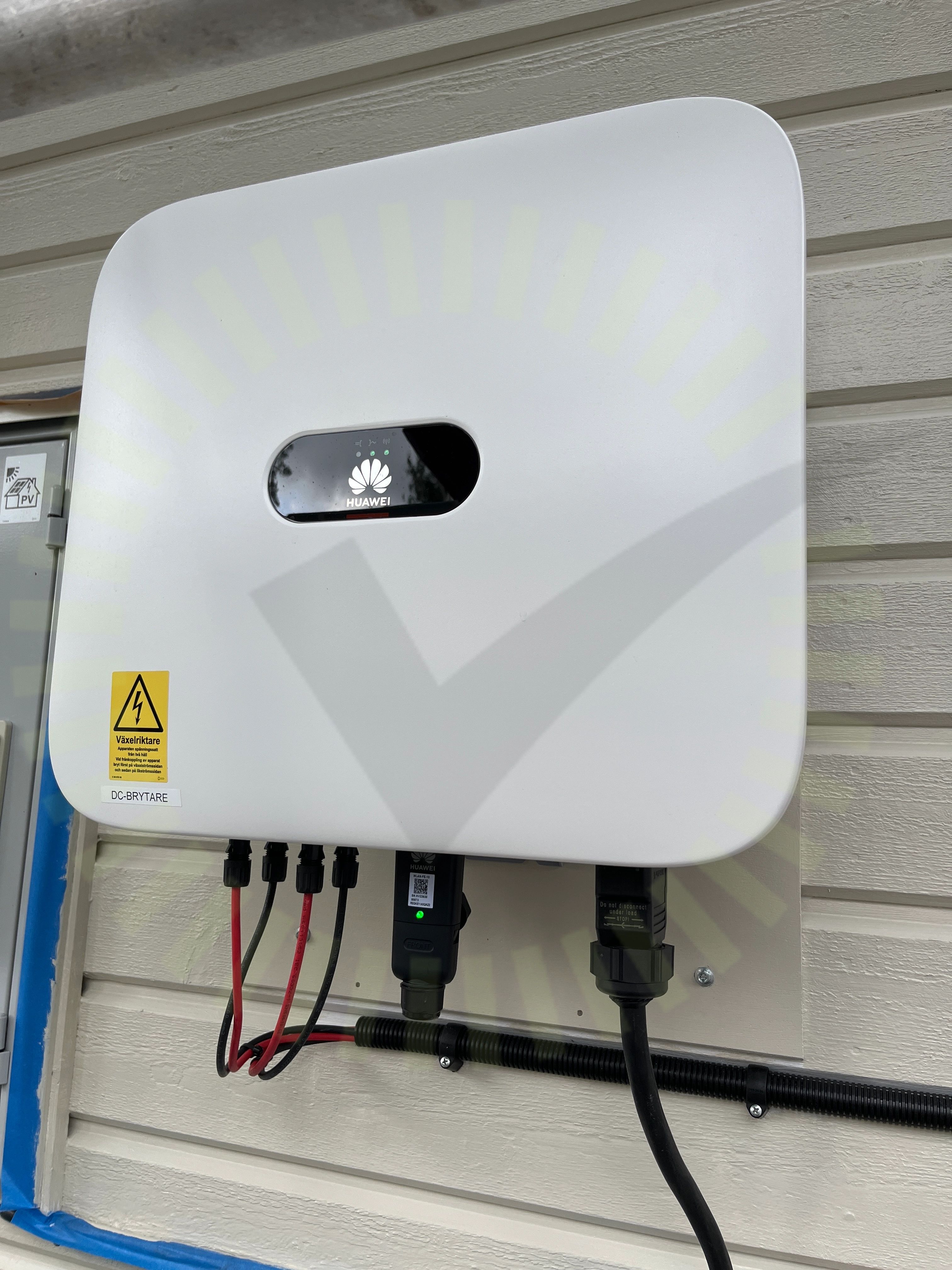

Varning för likspänning

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Jordning av chassi

2.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

37/40
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Trina: Vertex DE09.05

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

5/23

4.1 Skador

Inte godkänd

Nockpanna knäckt, ihop limmad.

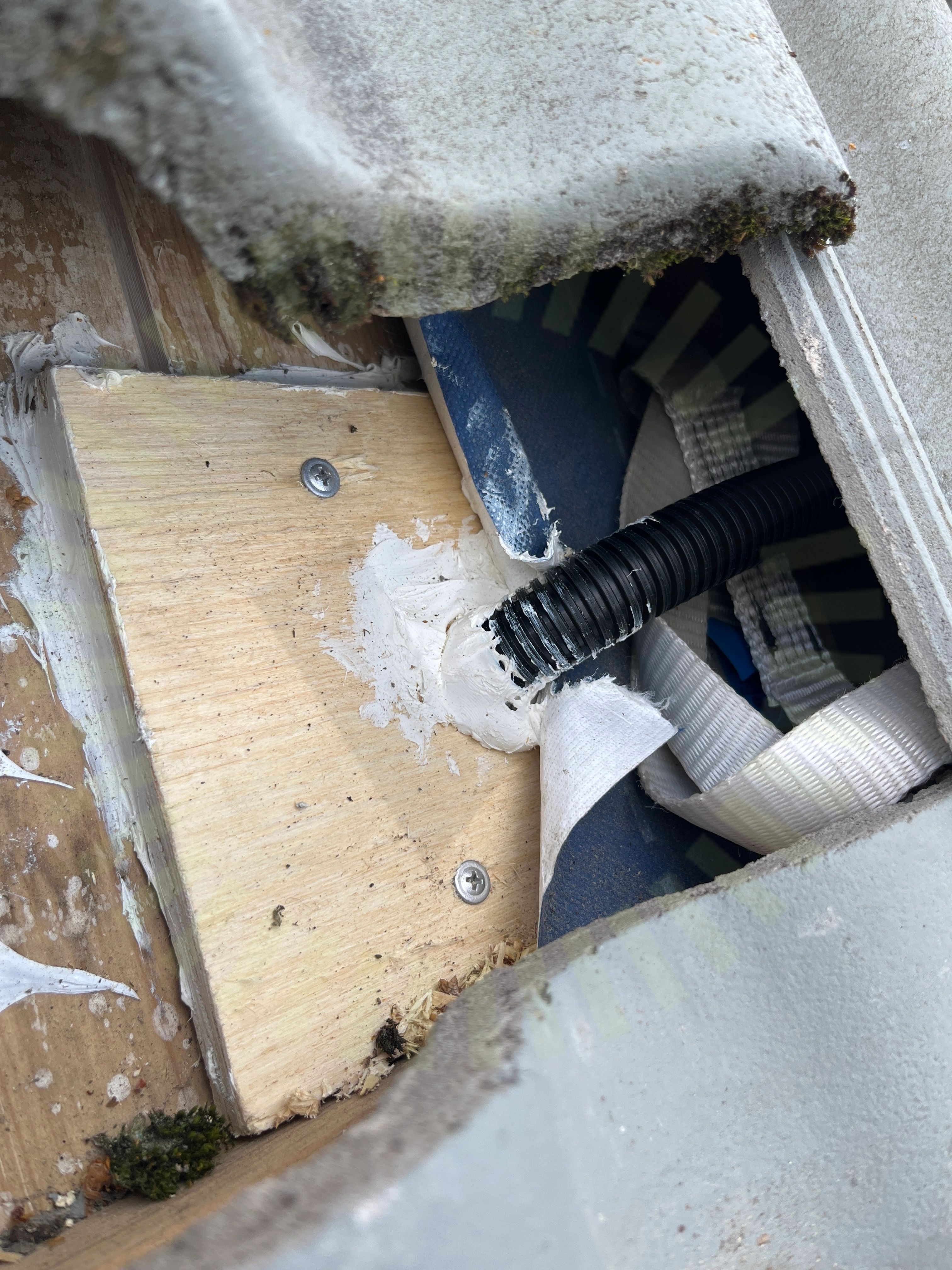

Takgenomföring

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

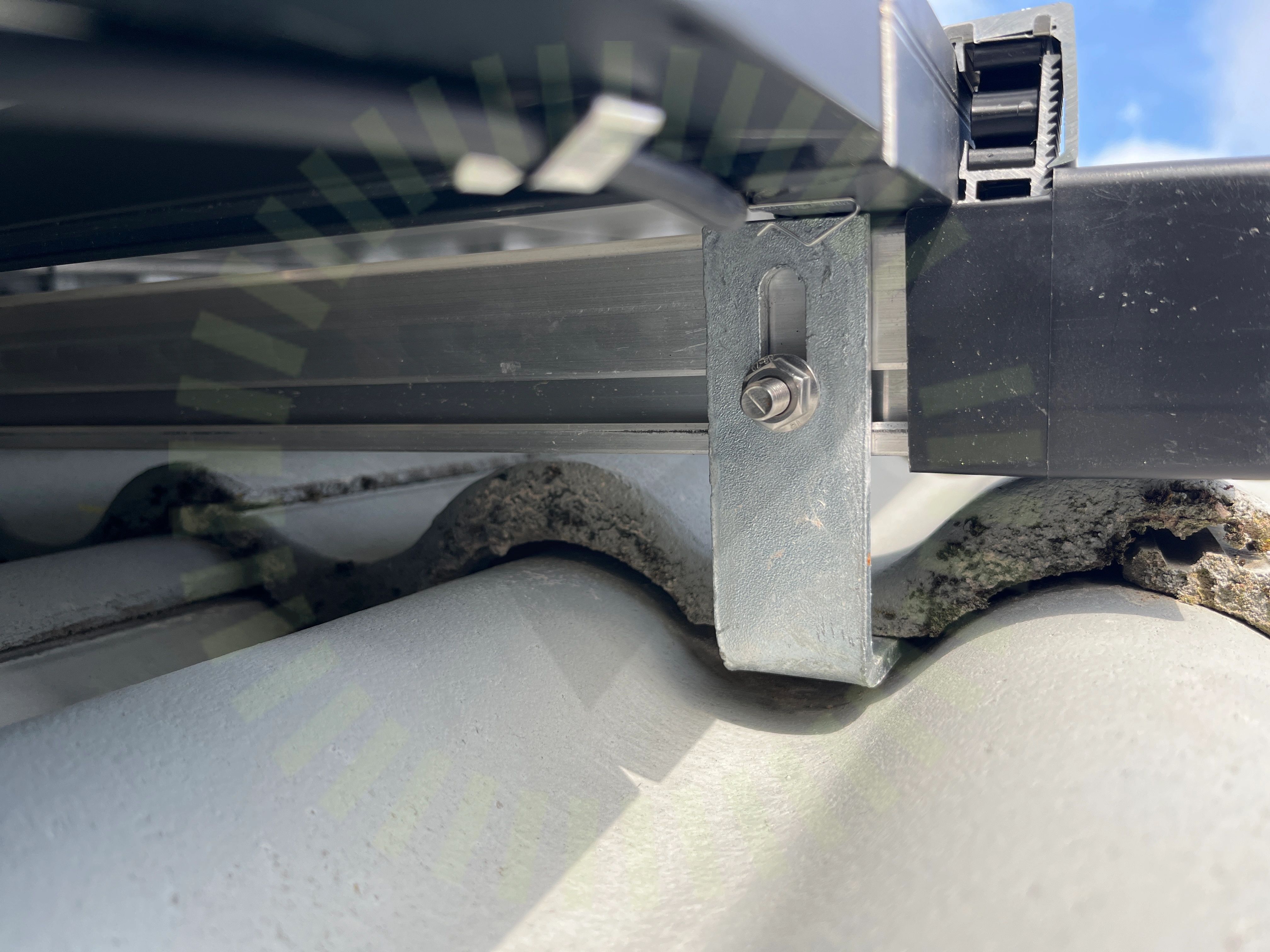

Skenornas infästning

4.3 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

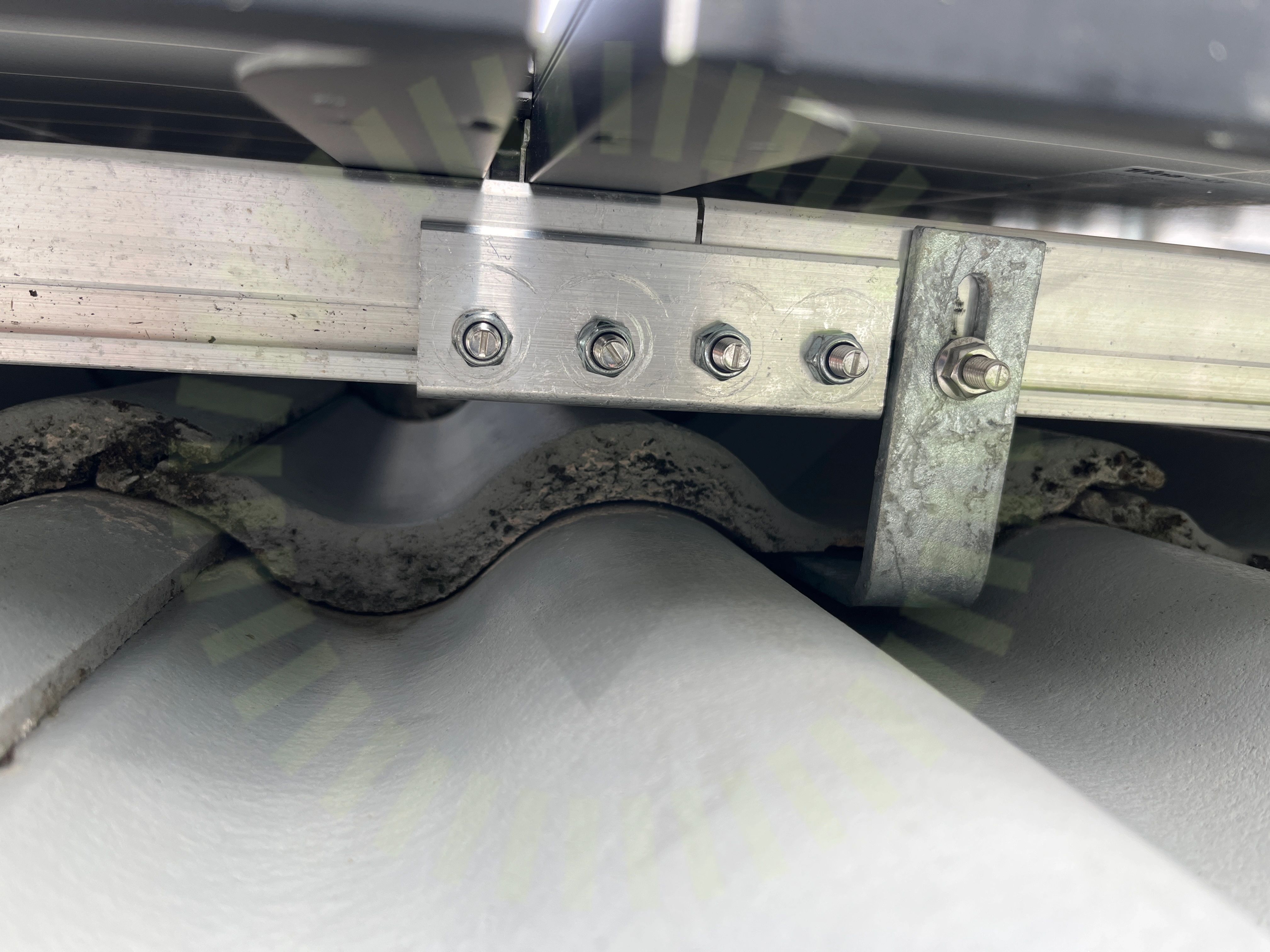

Skenskarvar

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. T-bult ligger felaktigt.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 19-20

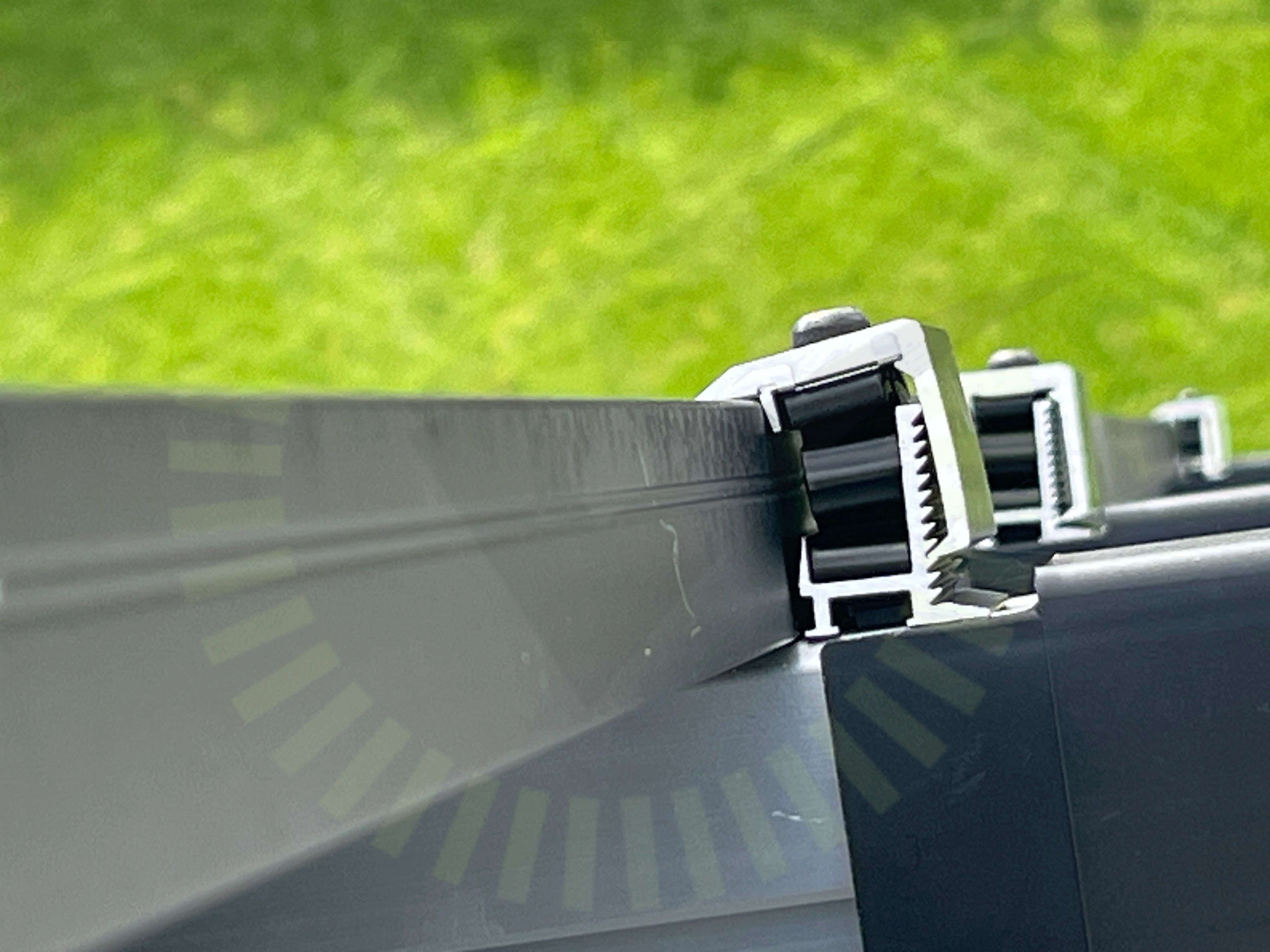

Ändklämmor

4.5 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

18/23
