Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Anderssons Elektriska i Mjölby Aktiebolag

Datum

13 december 2023

Ort

Rogslösa, Östergötlands län
Föremål mot bakstycke
Förbindelse av kontakter
Kopplingslåda böjradie
80% godkända20% ej godkända

Om installationen

PanelerOkänd Solpanel
OptimerareFerroAmp: SSO 8kW
MontagesystemVan der Valk: ValkPitched - Standing seam
VäxelriktareFerroAmp: EnergyHub Wall 14kVA
TillbehörSäkerhetsbrytare AC
Anderssons Elektriska i Mjölby Aktiebolag

Installerad av Anderssons Elektriska i Mjölby Aktiebolag som har ett lågt snittbetyg på 7.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Optimerare

Godkända kontrollpunkter

7/10
Avstånd närliggande objektDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringPlaceringVäderskydd

Ej tillgängligt vid besiktning

3/10
DC Max SpänningDC Max StrömMax total effekt

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Okänd Solpanel

Anmärkningar

6/19

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

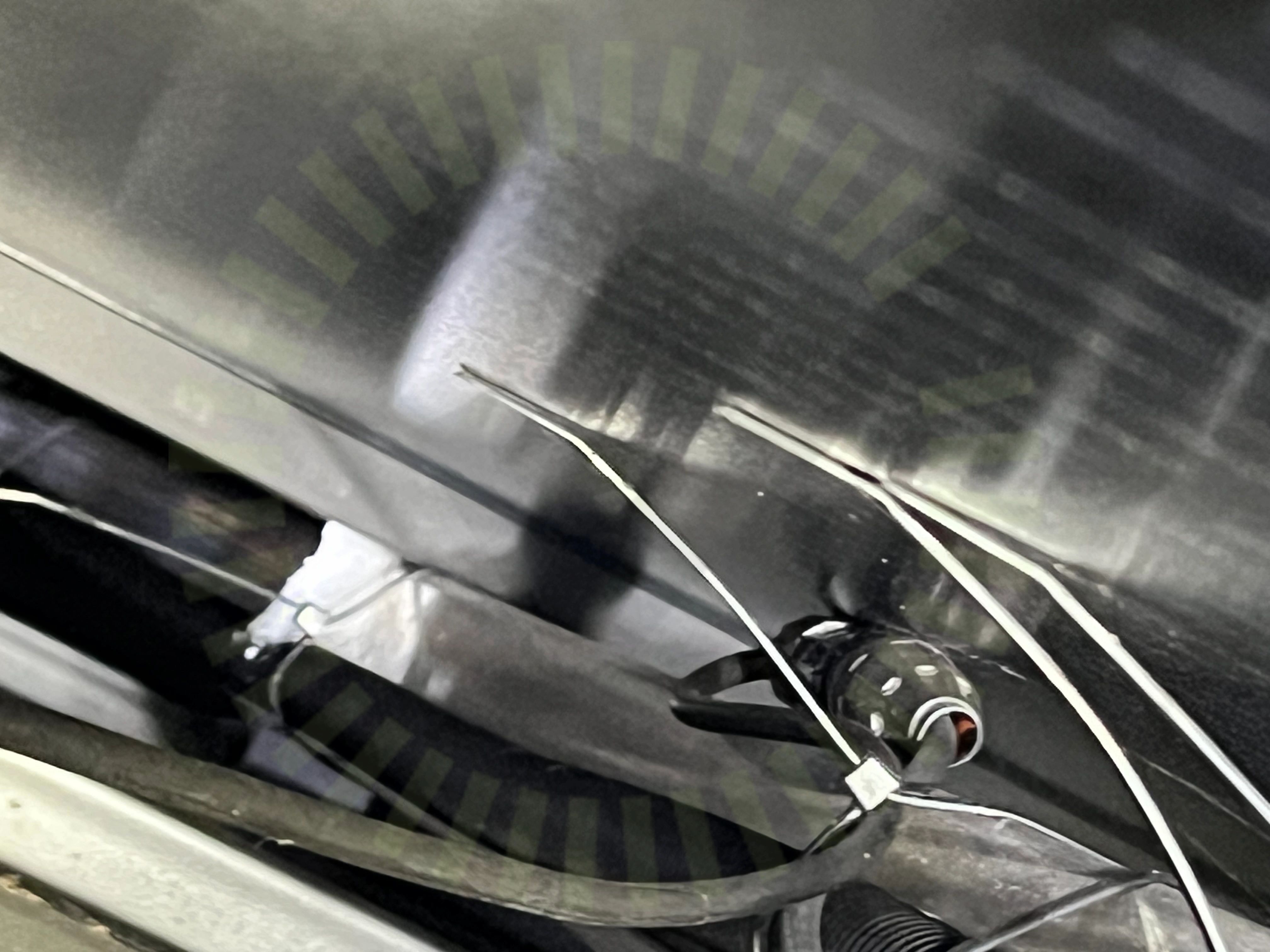

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Panelkablaget böjradie

4.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Detta gäller generellt över hela anläggningen.

SS 436 40 00 (522.8.3)

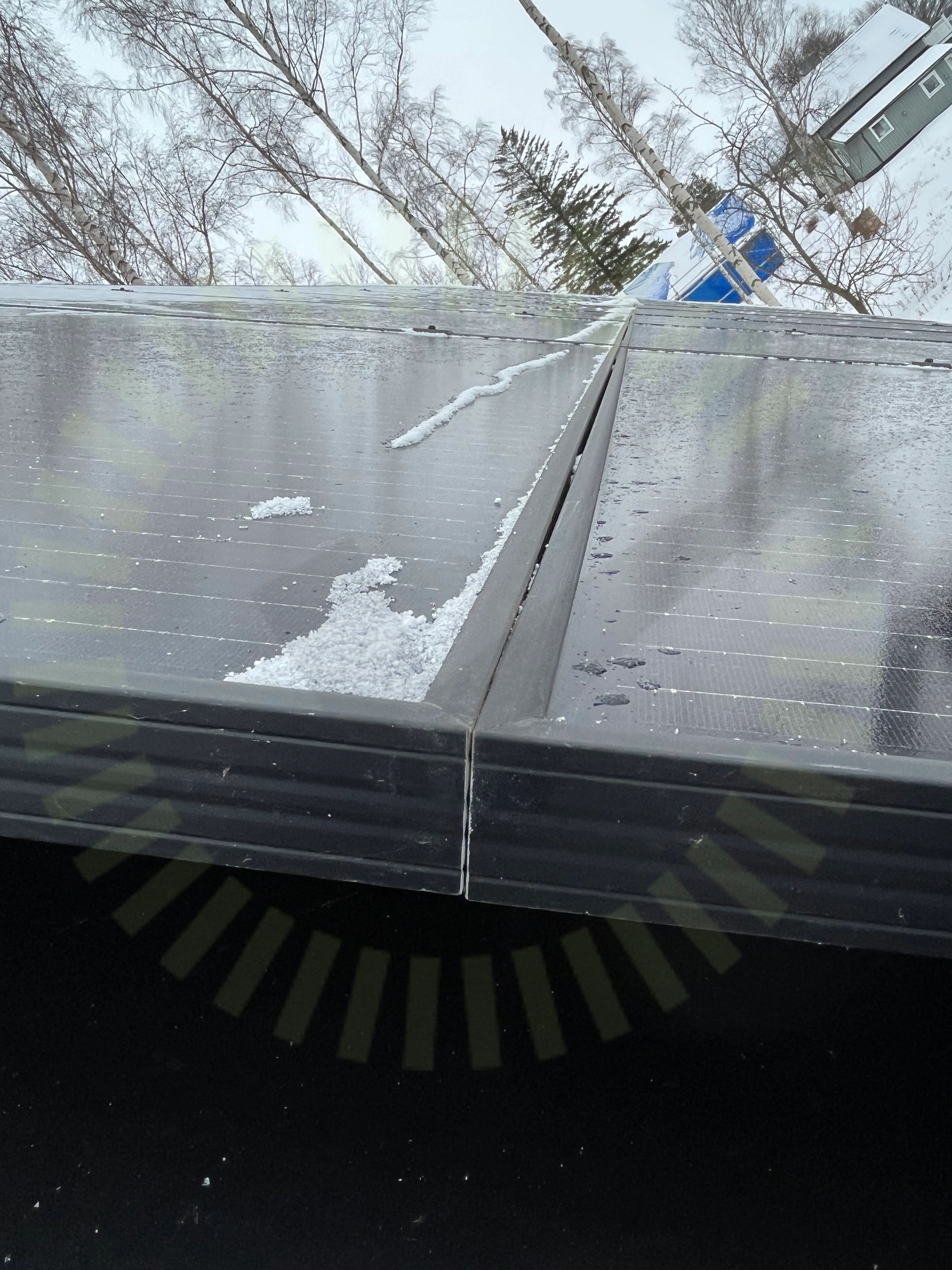

Panelramar separerade

4.4 Panelramar separerade

Inte godkänd

Panelernas ramar ligger dikt an varandra.

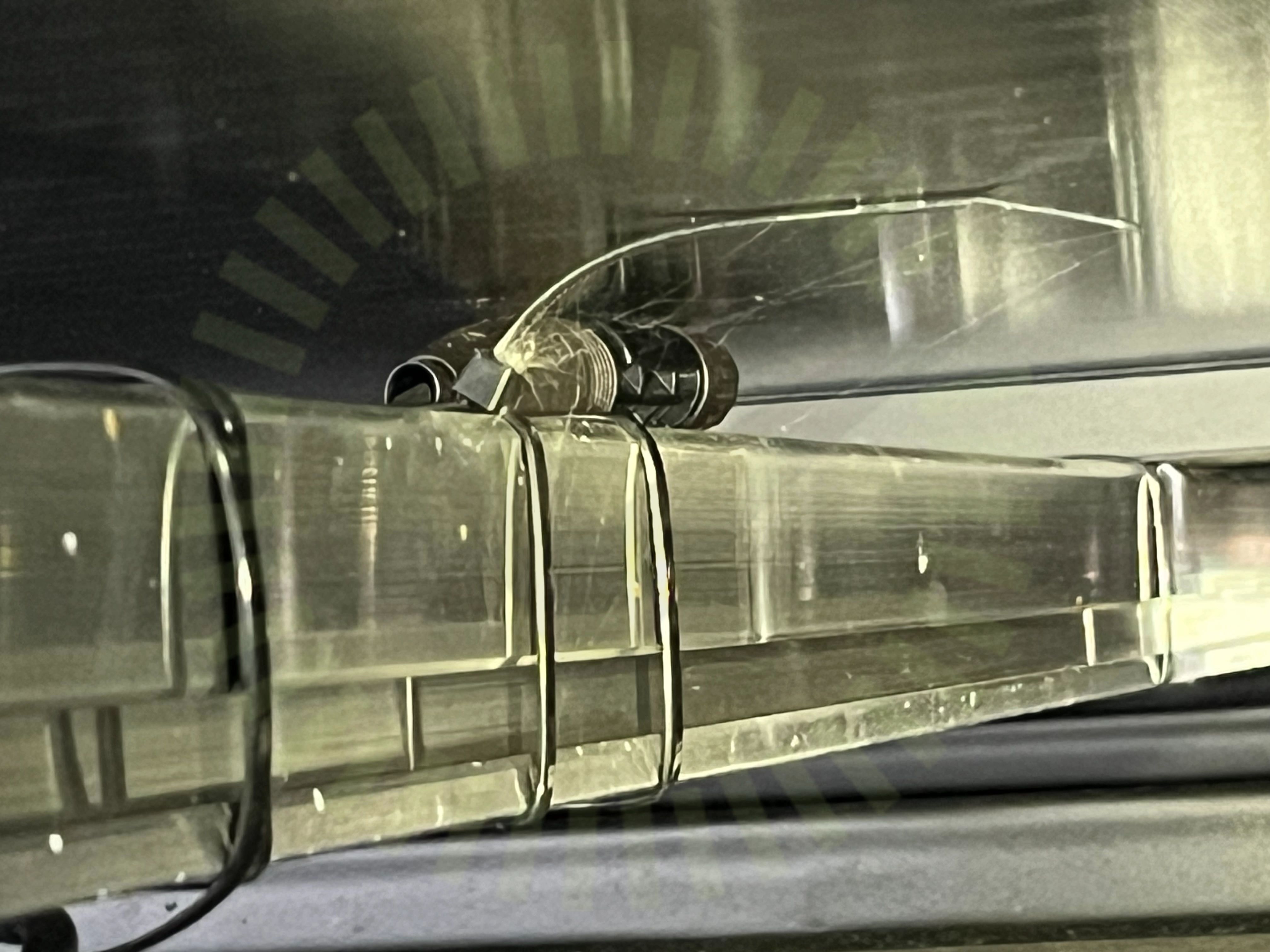

Förbindelse av kontakter

4.5 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

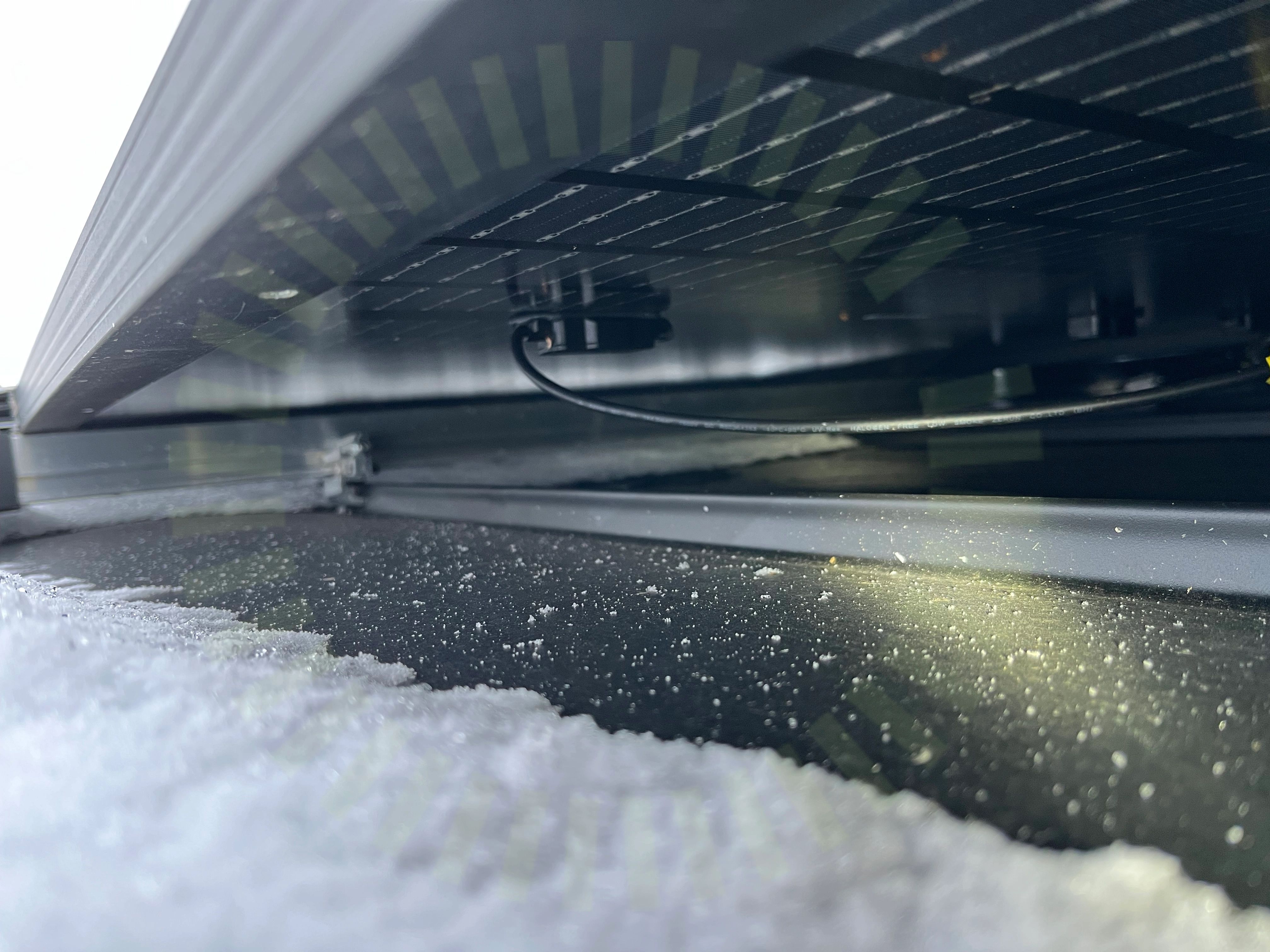

Kopplingslåda böjradie

4.6 Kopplingslåda böjradie

Inte godkänd

Kablage ut från kopplingslåda är inte uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/19
Avstånd till ytaDräneringshålKlämmornas storlekKlämmornas överlappningLutningKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/19
Klämmornas placeringSträngförläggning

Tak 1, Van der Valk: ValkPitched - Standing seam

Anmärkningar

8/20

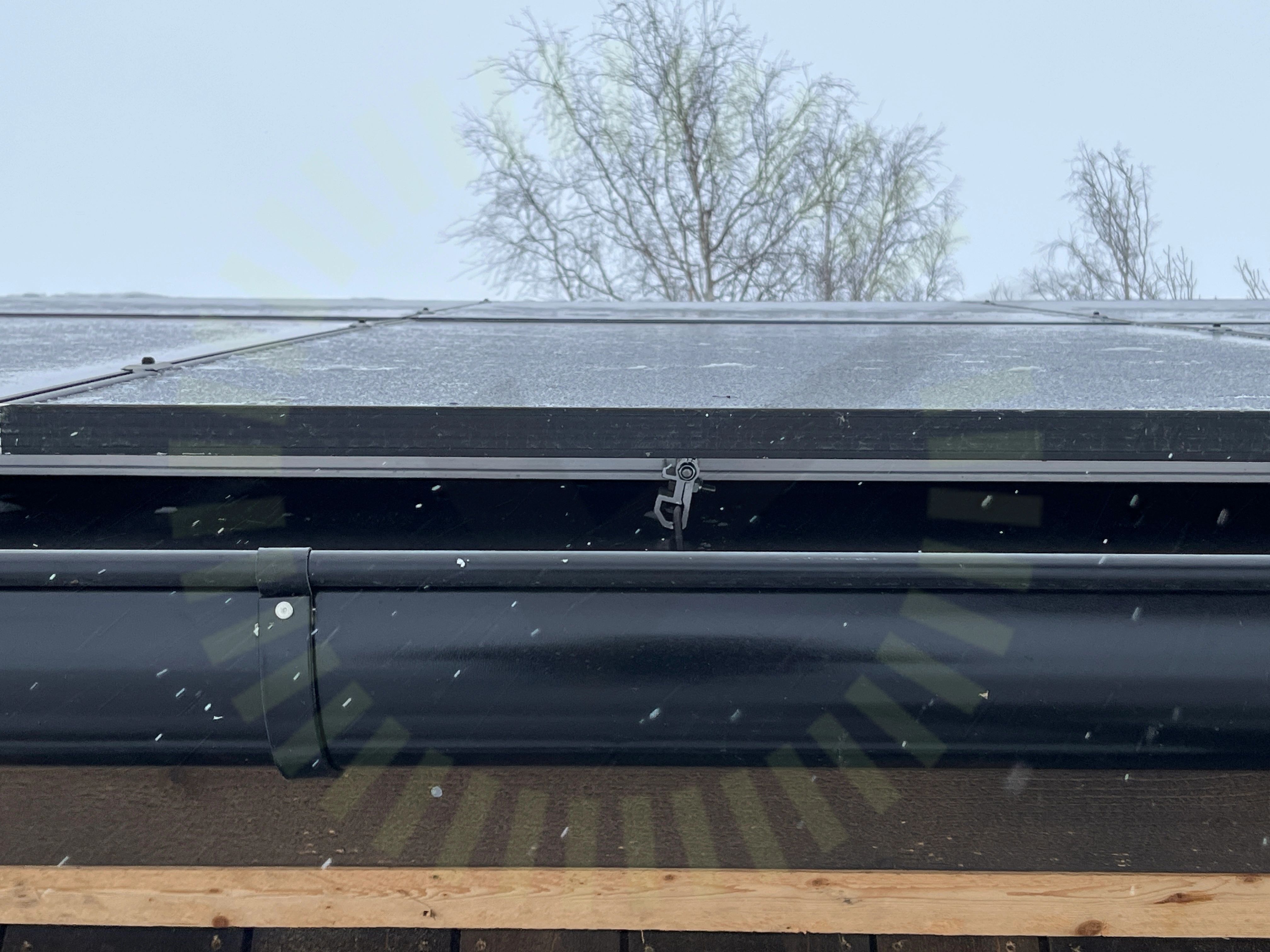

Falsinfästning

5.1 Falsinfästning

Inte godkänd

Falsklämma sitter snett över falsen.

Installation manual – ValkPitched - Standing seam [Clamp] v1.0.2 sida 6-7

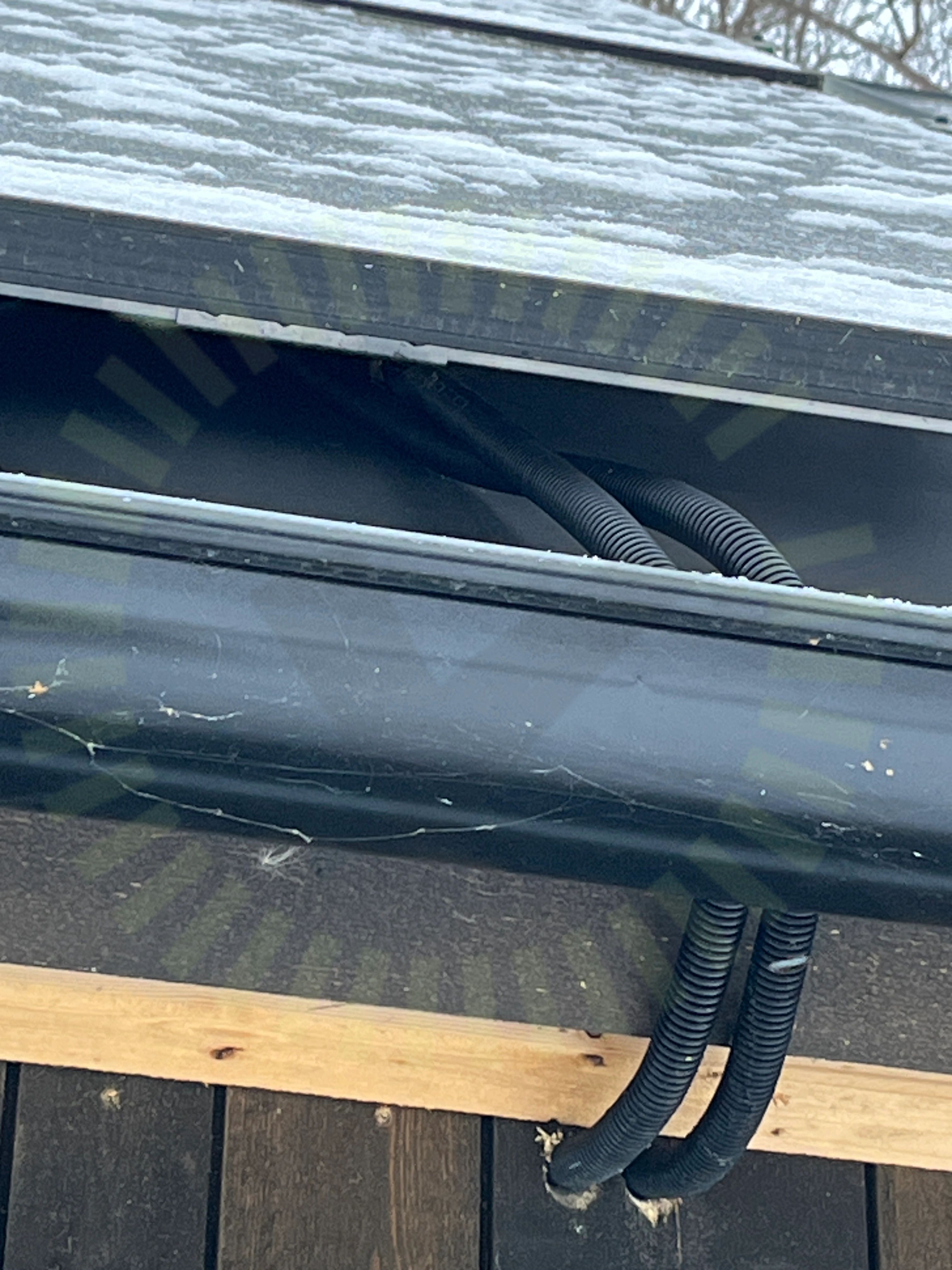

Kabeldragning mellan takytor

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning ner från tak är inte fastsäkrad korrekt.

SS 436 40 00 (712.522.101)

5.3 Infästningarnas CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt

Snö- och vindlastberäkning

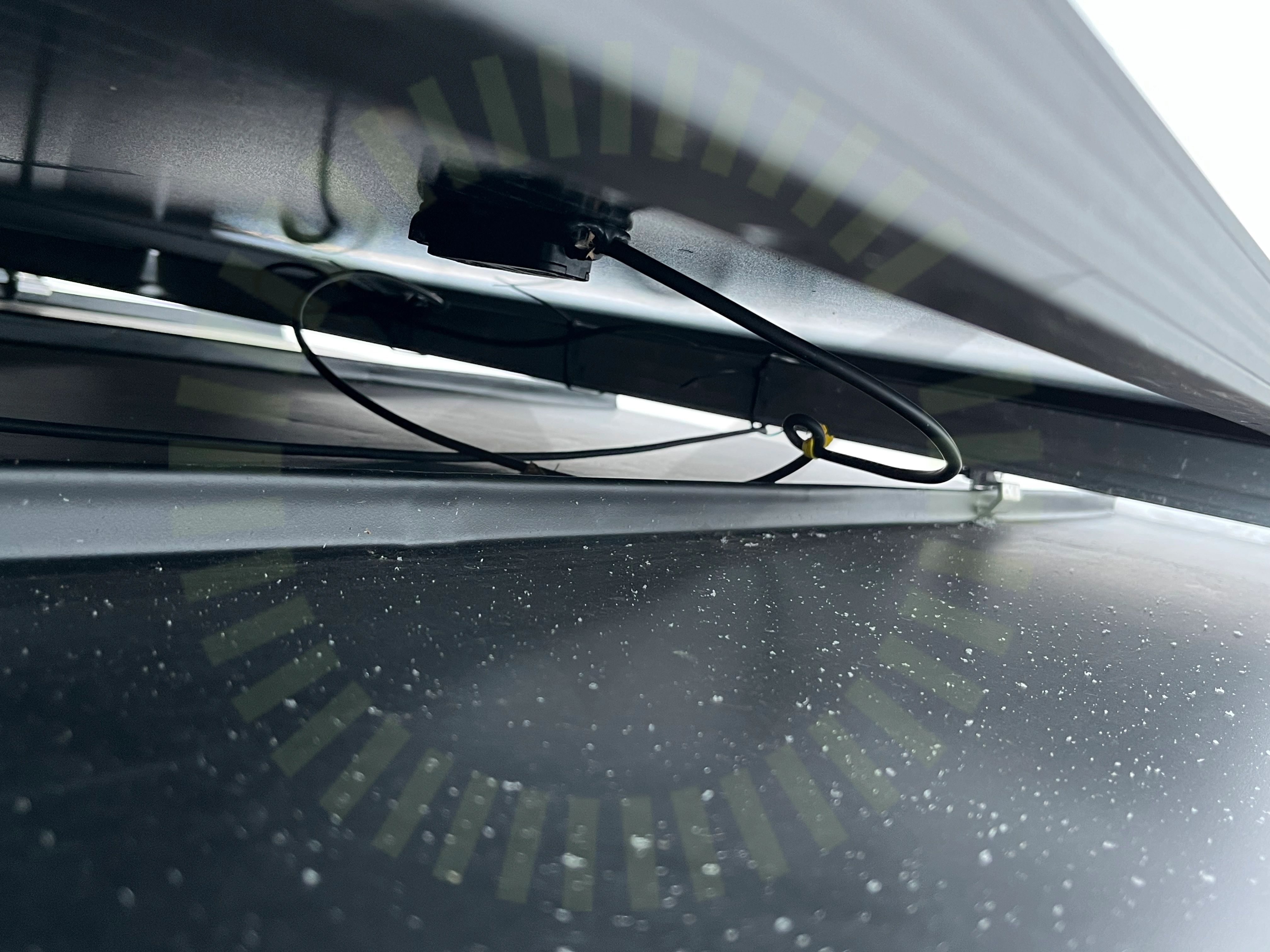

Kabeluppfästning

5.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

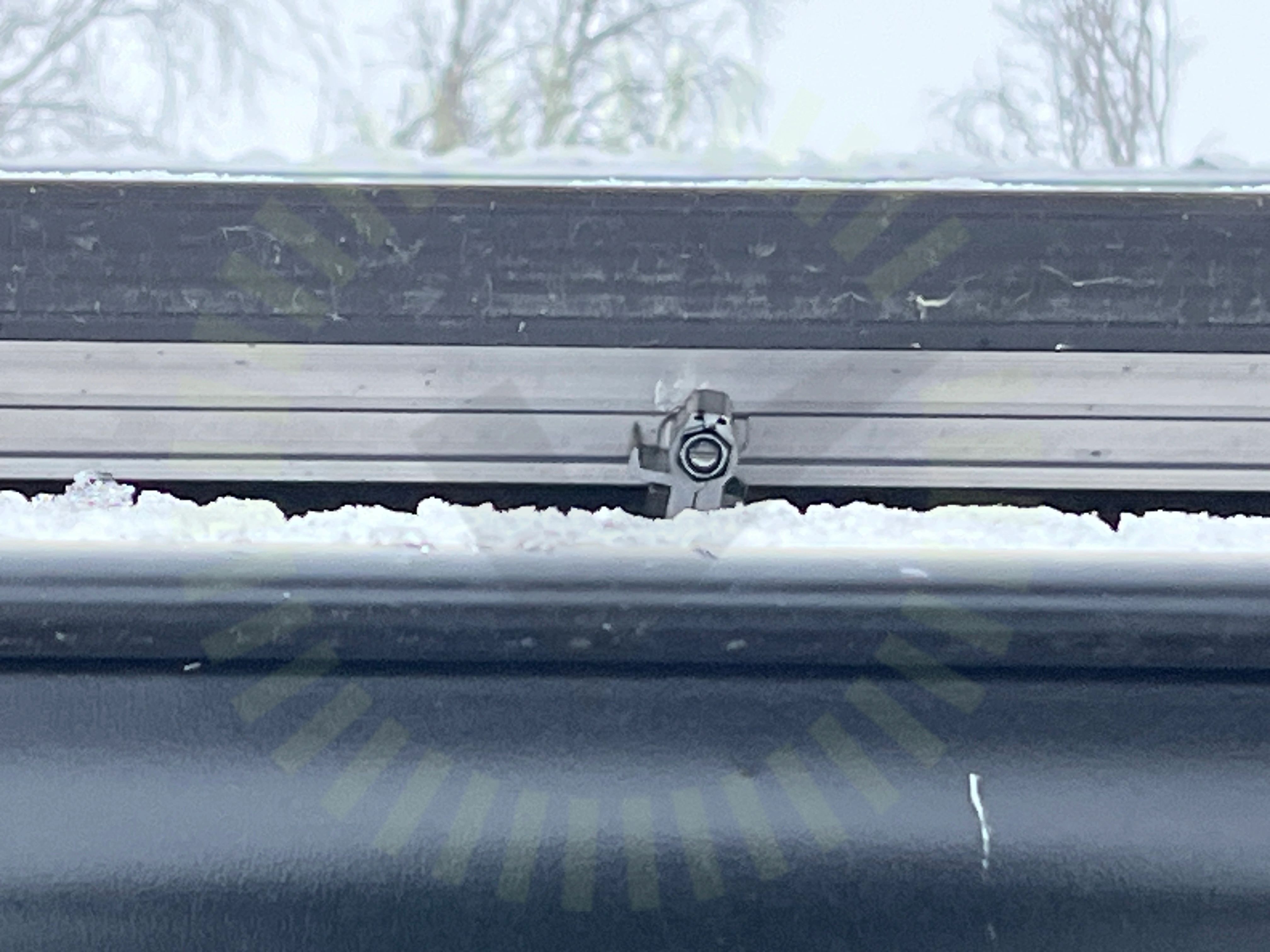

Skenornas infästning

5.5 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - Standing seam [Clamp] v1.0.2 sida 9

5.6 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

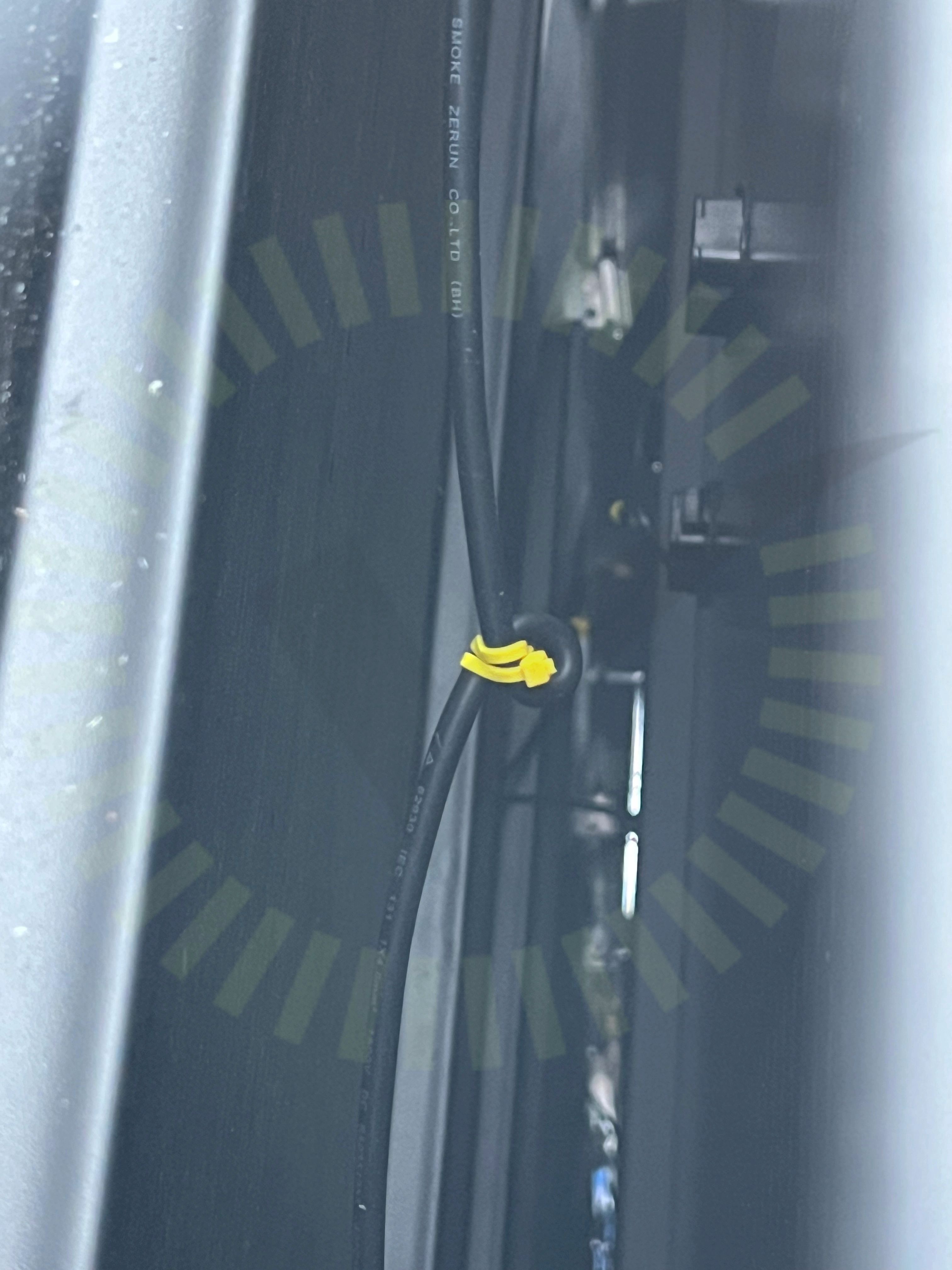

Väderbeständigt material

5.8 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

12/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenskarvarTakgenomföringTyp av klämmaÄndklämmor

Varselmärkning

Anmärkningar

1/4

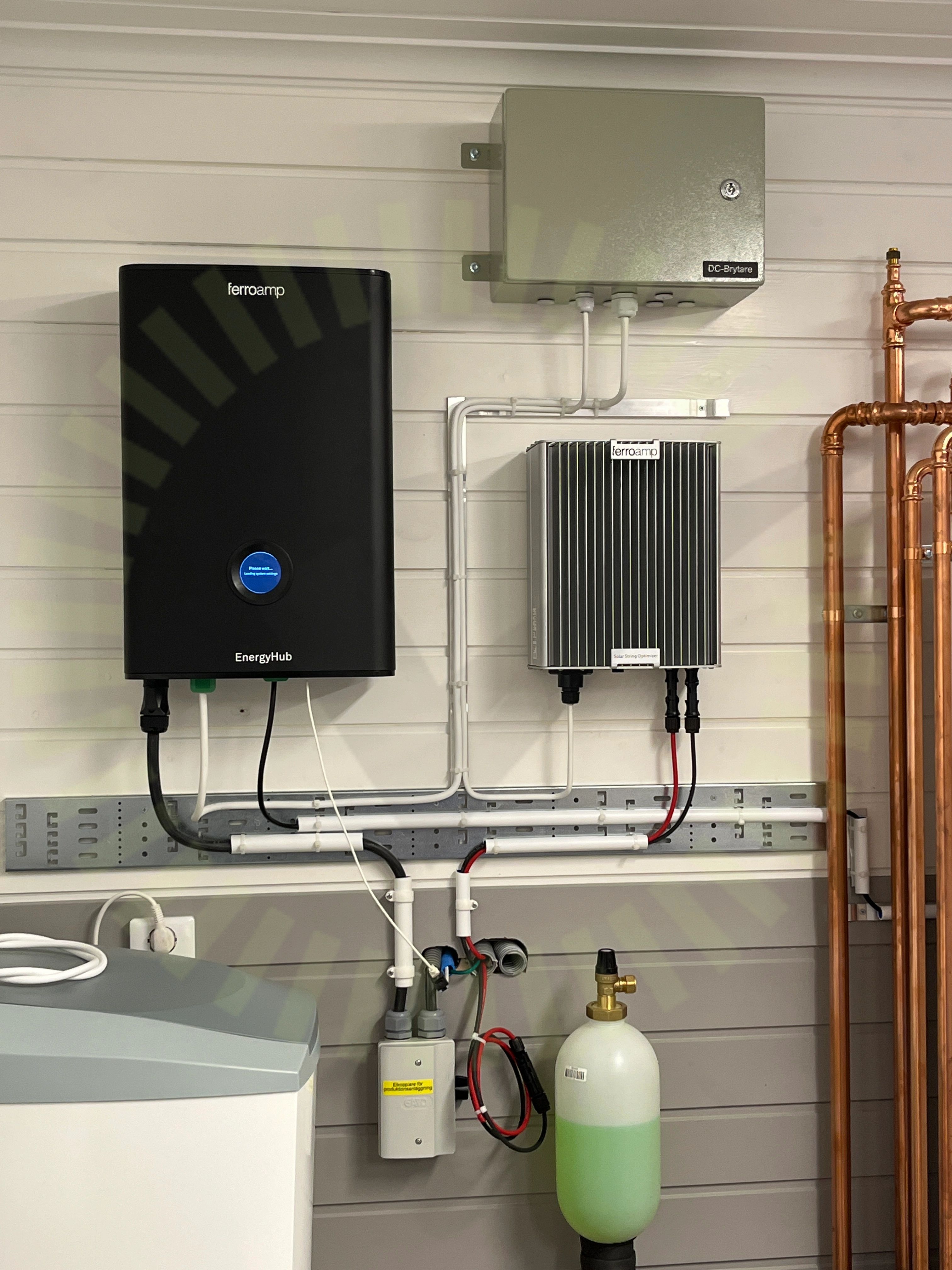

Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/38

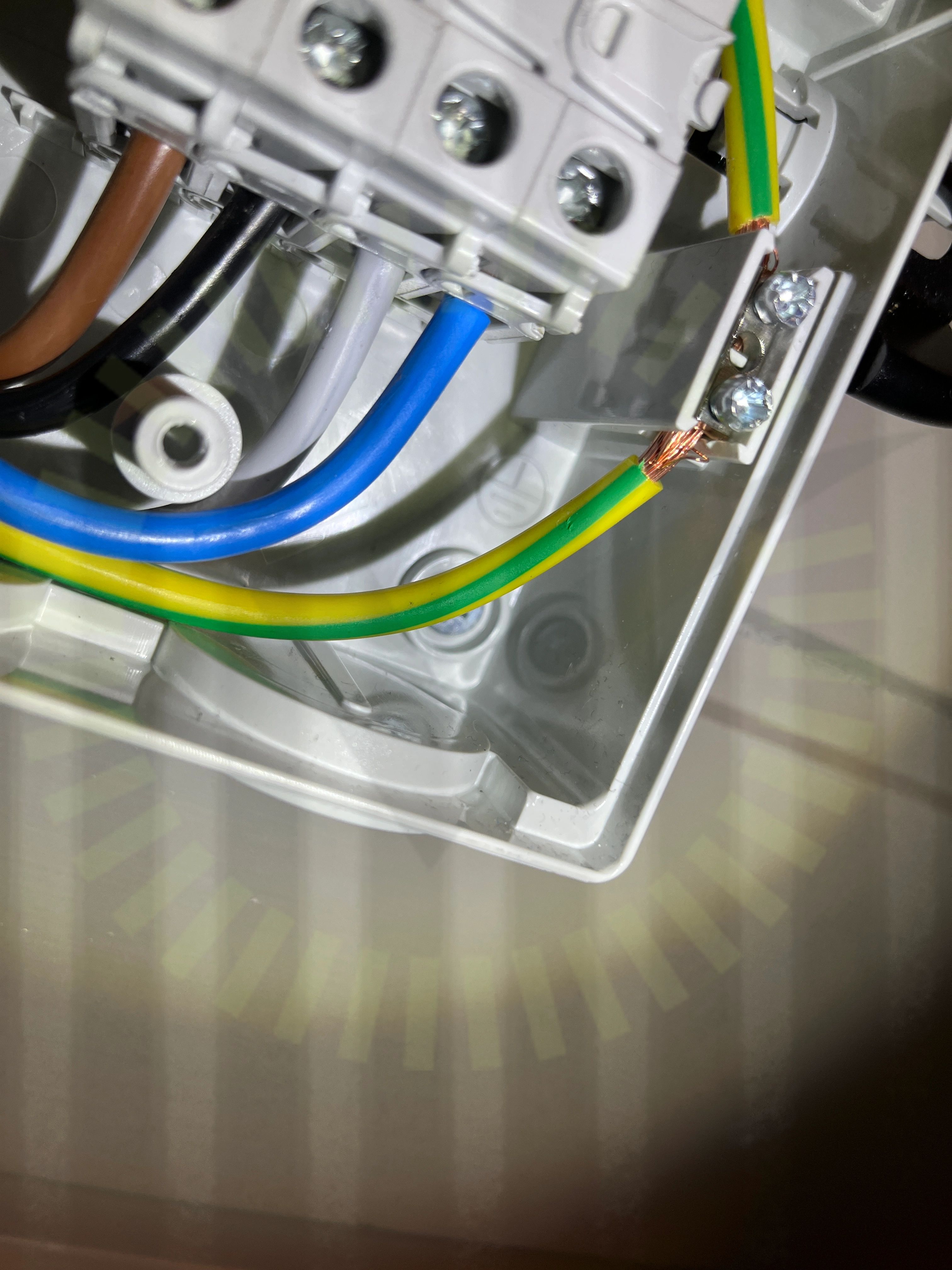

Anslutning av ledare

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

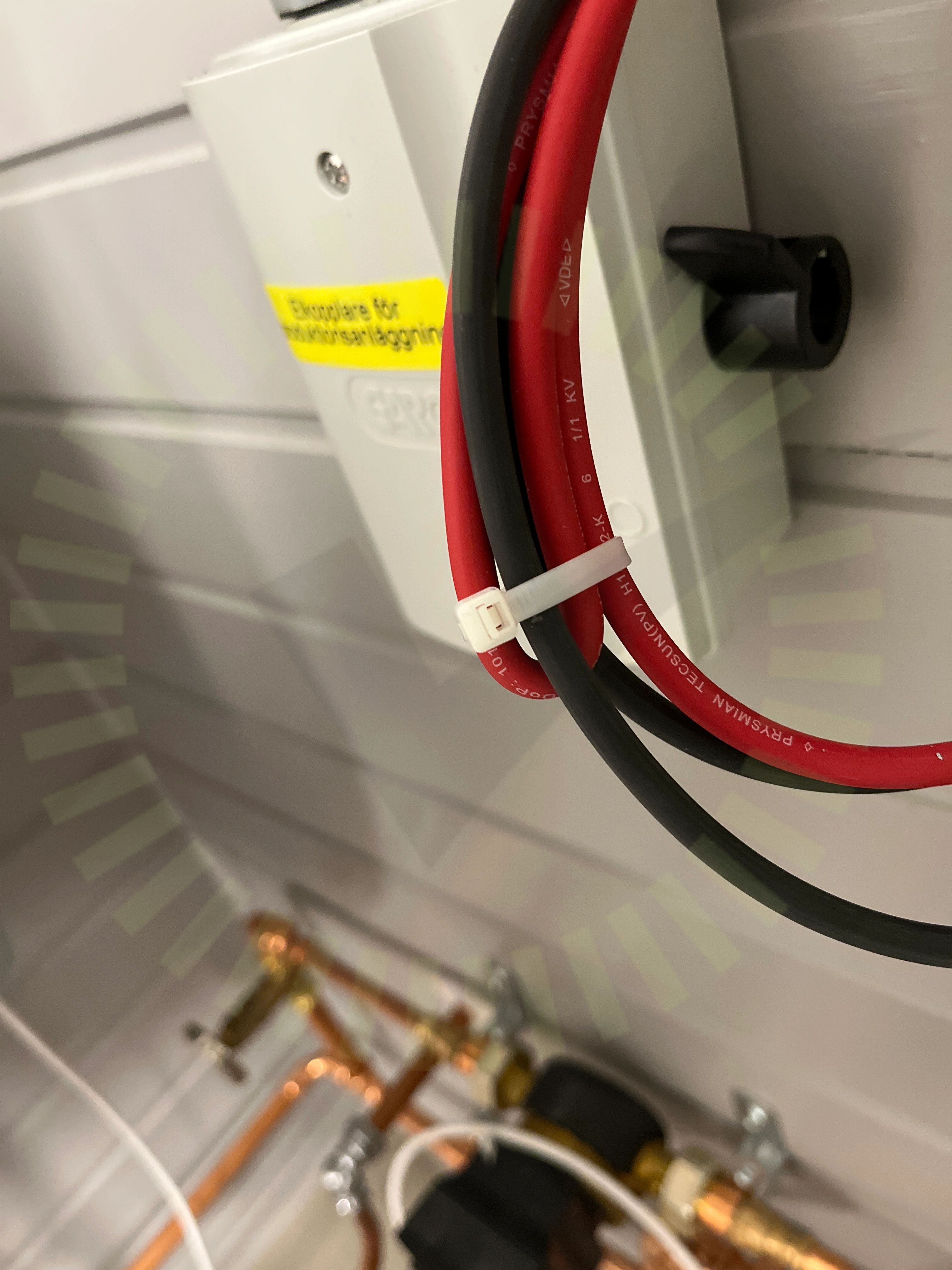

Böjradie kabel

7.2 Böjradie kabel

Inte godkänd

Böjradien är för skarp.

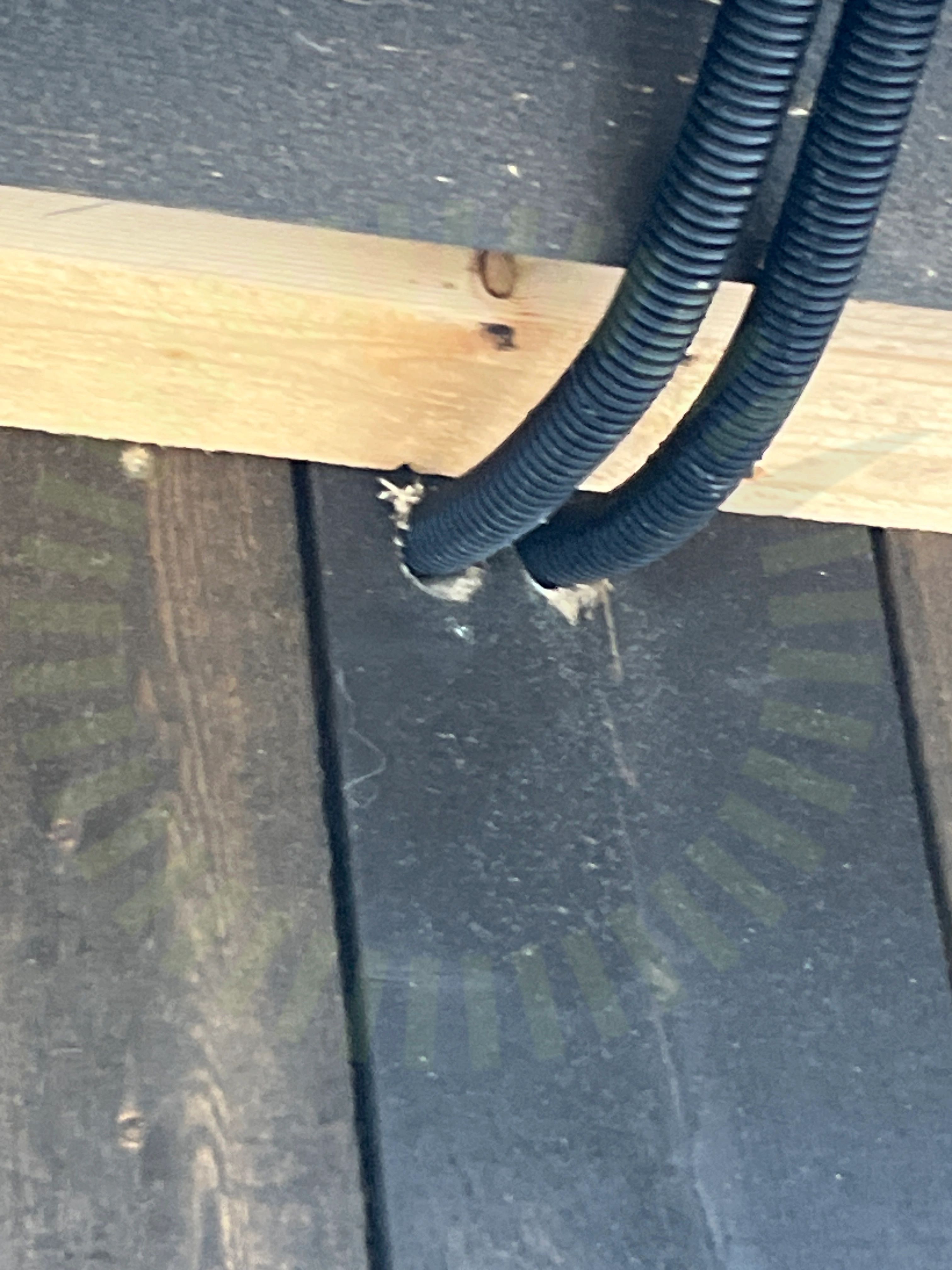

Genomföringar

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

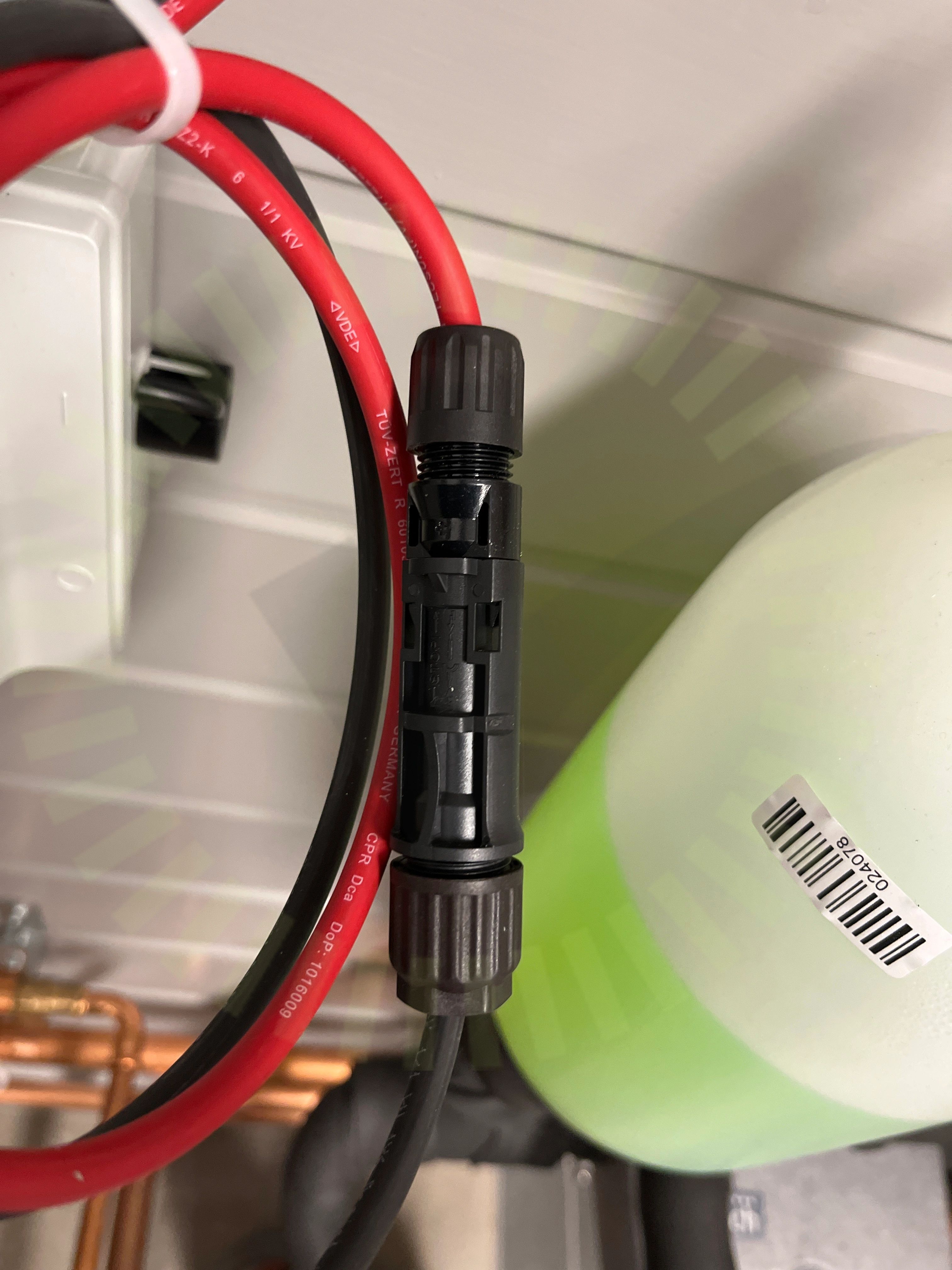

Kontakter

7.4 Kontakter

Inte godkänd

Kontakter är från två olika tillverkare.

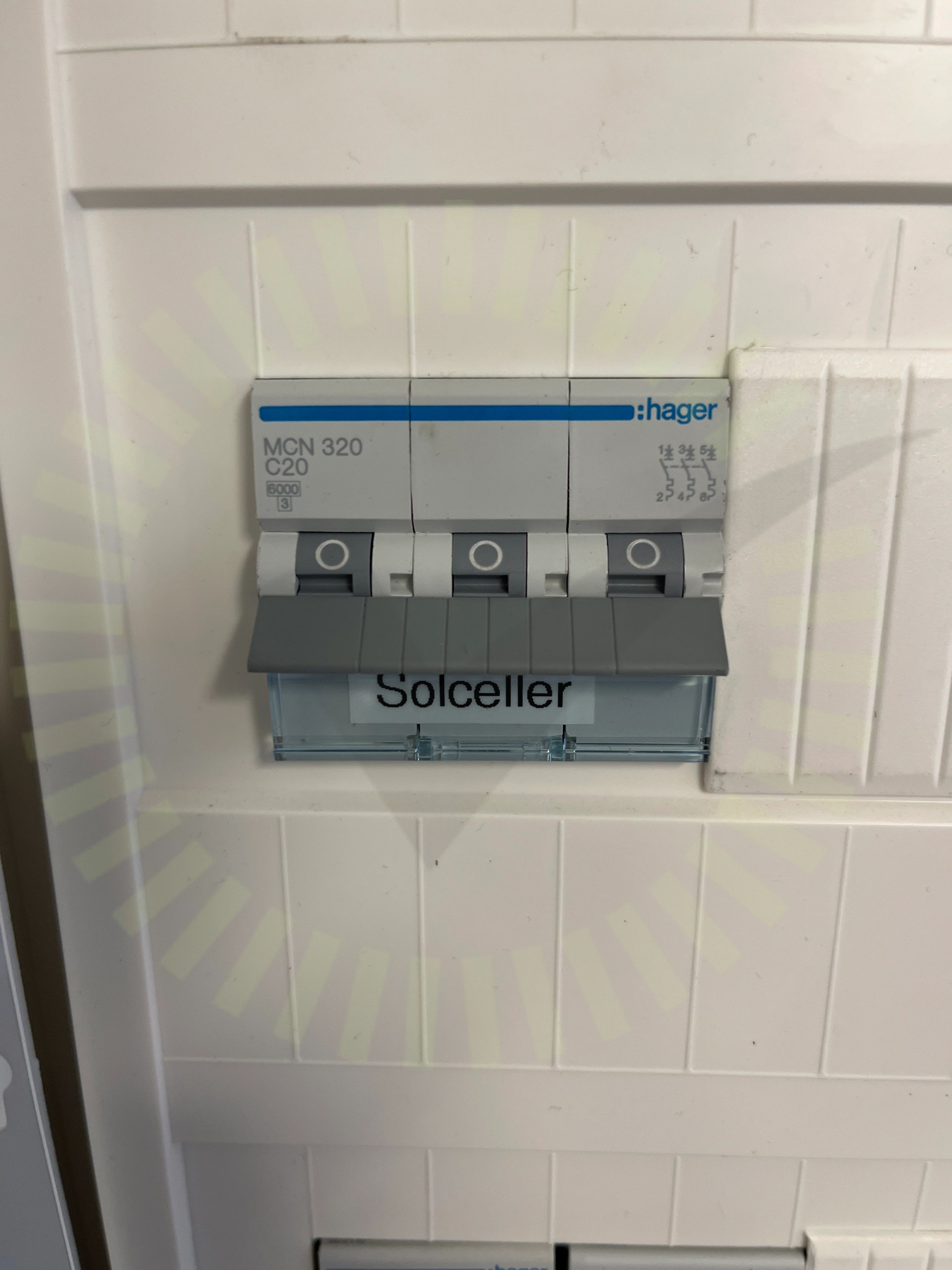

Säkring
