Besiktningsrapport
9.3
Installation genom
FuturaEnergi
Datum
7 oktober 2022
Ort
Tomelilla, Skåne Län
Kabeluppfästning
Dragavlastade
Fästenas storlek

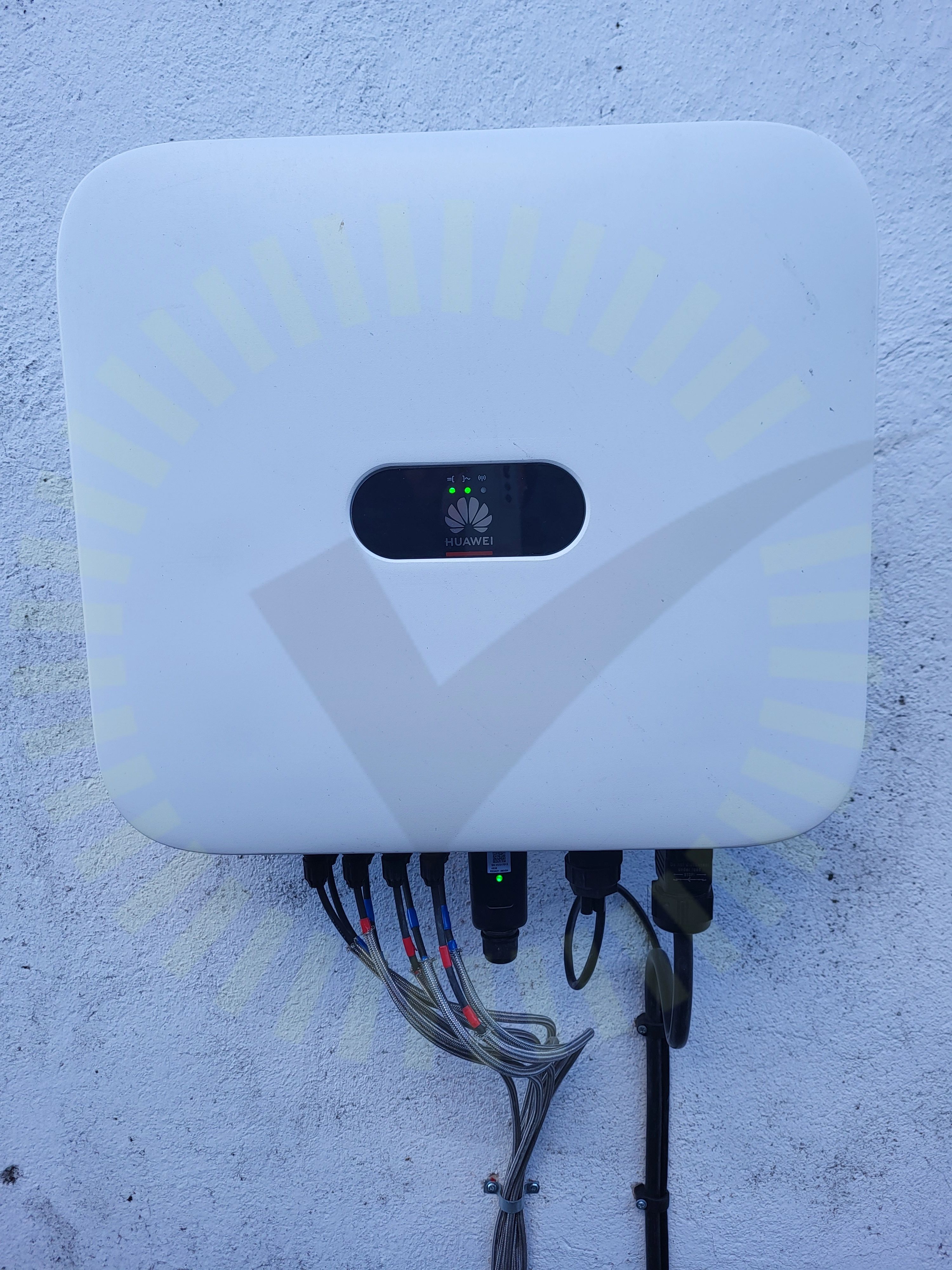

+ 1
92% godkända
8% ej godkända
Om installationen
Paneler
Hyundai: HiE-S(XXX)VG (BF+BB)
Montagesystem
ESDEC: ClickFit Plåttak
Växelriktare
Huawei: SUN2000 (12-17KTL)-M2
Installerad av FuturaEnergi som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit Plåttak
Anmärkningar
1/18
1.1 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
15/18
Främmande material
Fästenas placering på skena
Mittfäste
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas placering
Skydd
Slutfäste
Snö- och Vindlastberäkning
Säkerhetsavstånd
Taklutning
Takplåtens tjocklek
Väderbeständigt material
Ej tillgängligt vid besiktning
2/18
Takgenomföring
Utstick av skena
Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)
Anmärkningar
2/13

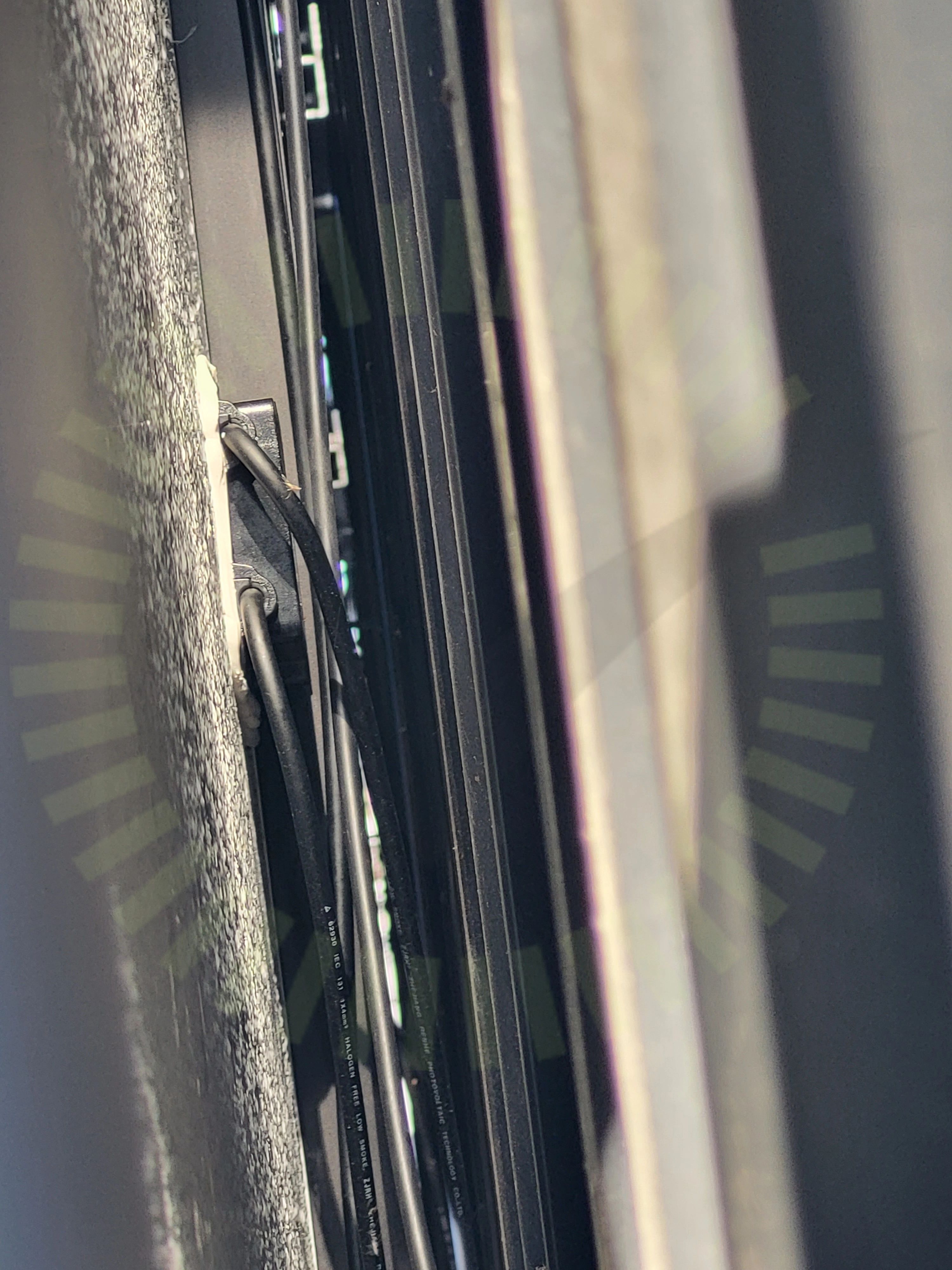

2.1 Dragavlastade
Inte godkänd
Kablage utsätts för dragbelastningar.
SS 436 40 00 (522.8.3)

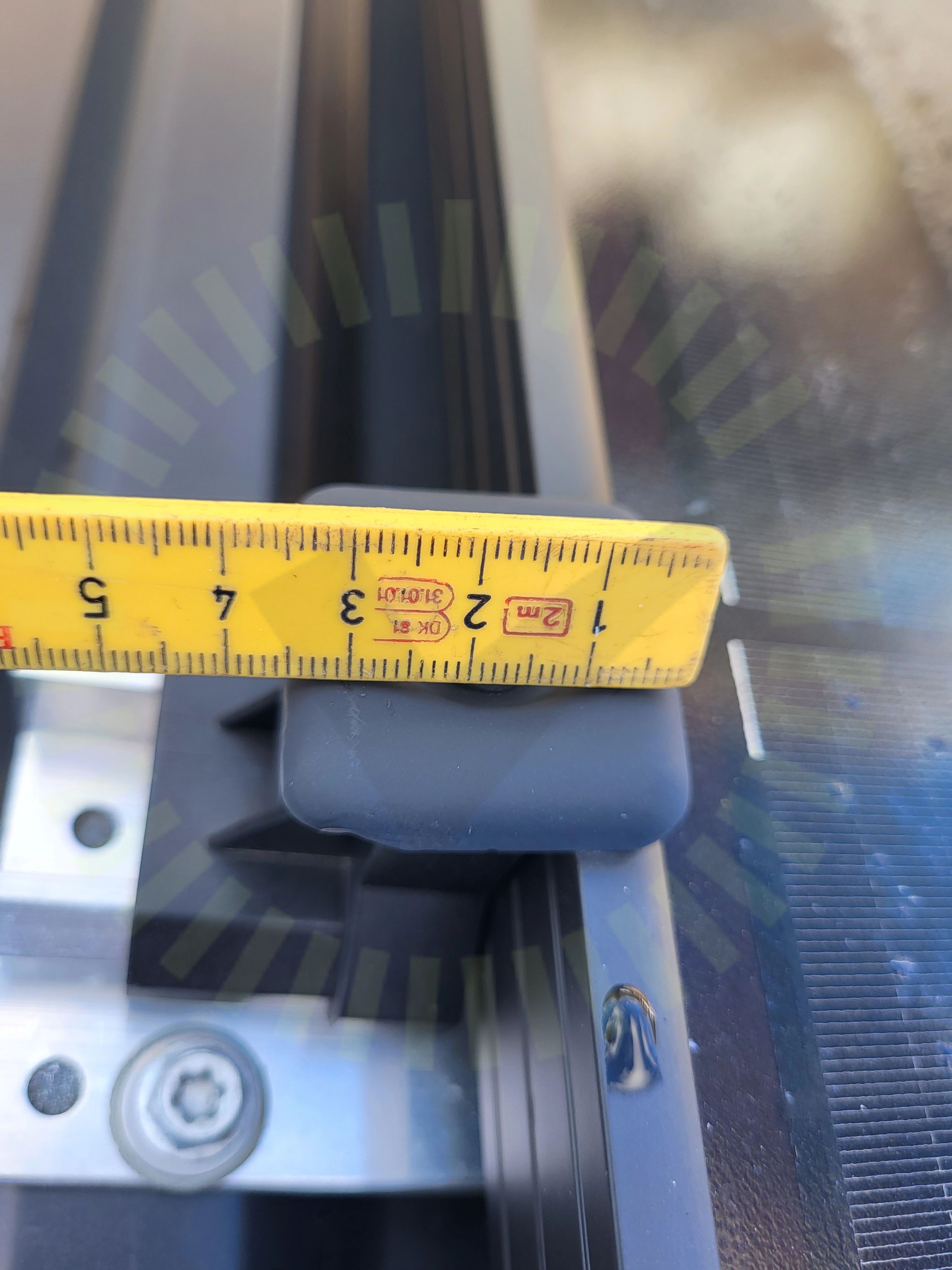

2.2 Fästenas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.
Tillverkarens anvisningar
Godkända kontrollpunkter
11/13
Avstånd till tak
Dräneringshål
Fästenas placering
Fästenas överlappning
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likström
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
1/27

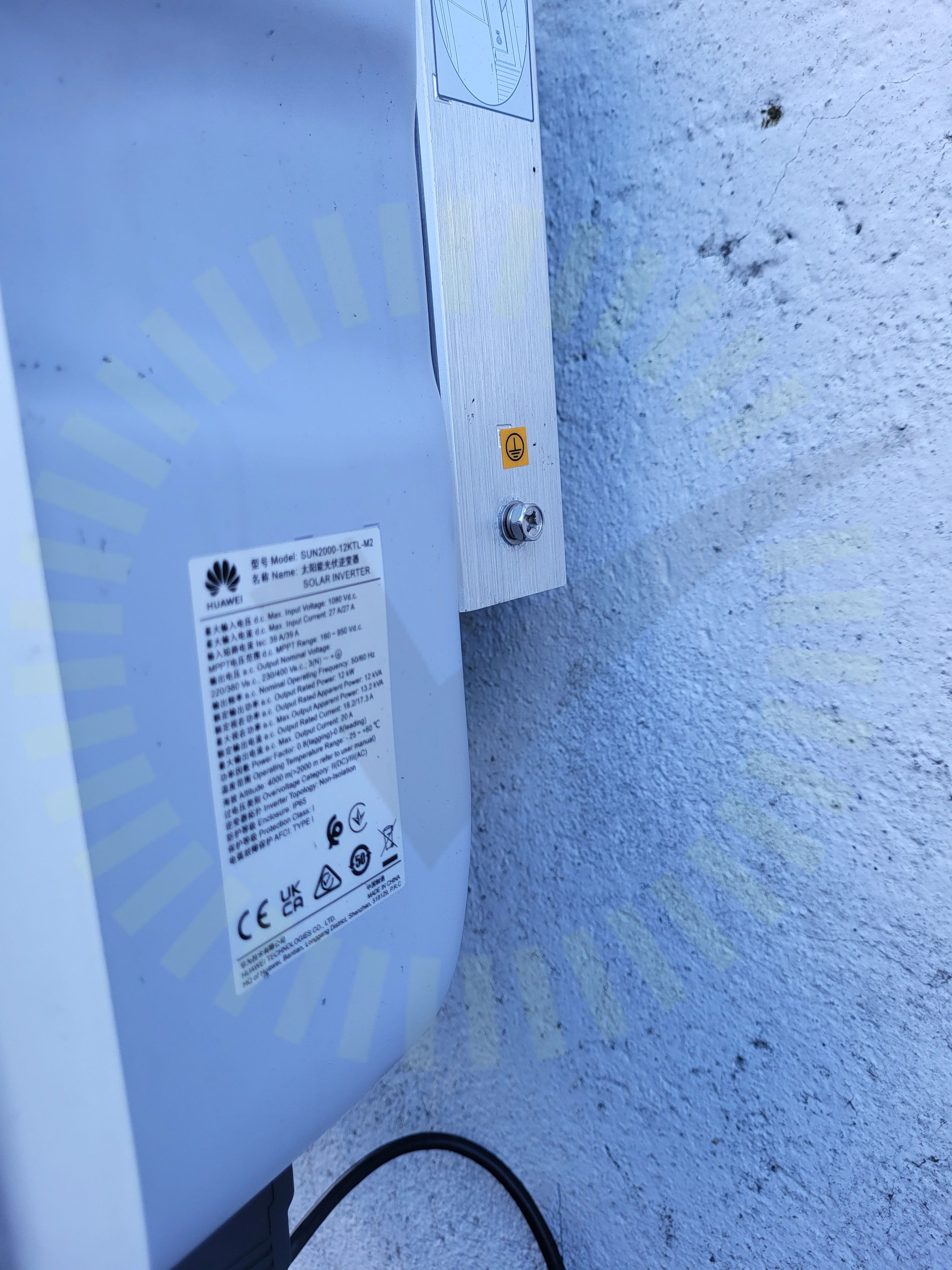

4.1 PE
Inte godkänd
Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
26/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC Skador på kabel
Anslutning
Avstånd
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Dokumentation Växelriktare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Kommunikationskabel
Kontaktdon åtdragna
Kontakter
Märkning
Säkring
Utrymme
Vinkel
