Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solcellen.nu

Datum

9 februari 2023

Ort

Spekerod, Västra Götalands län
Skena överhäng
Kabeluppfästning
DC Yttre påverkan
88% godkända13% ej godkända

Om installationen

PanelerJAM54S31 MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSolis: S5-GR3P(3-20)K
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/26
Kabeluppfästning

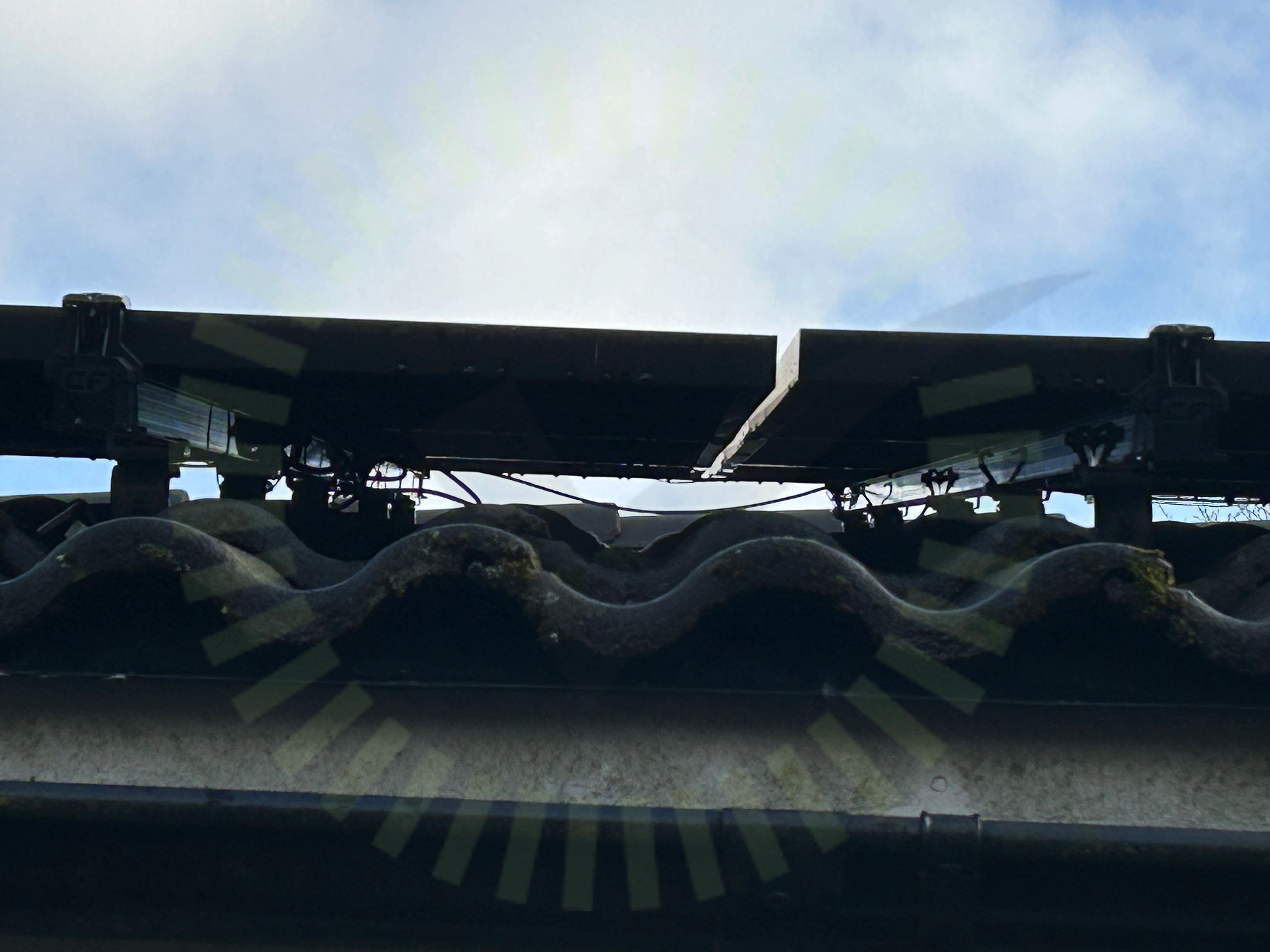

1.1 Kabeluppfästning

Inte godkänd

Kablar hänger löst under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)
Skena överhäng

1.2 Skena överhäng

Inte godkänd

För långt överhäng

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

Godkända kontrollpunkter

23/26
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

JAM54S31 MR

Godkända kontrollpunkter

10/11
Böjradie kablageDragavlastadeDräneringshålFästens placeringFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/11
Förbindelse av kontakter

Solis: S5-GR3P(3-20)K

Anmärkningar

6/32
Avstånd

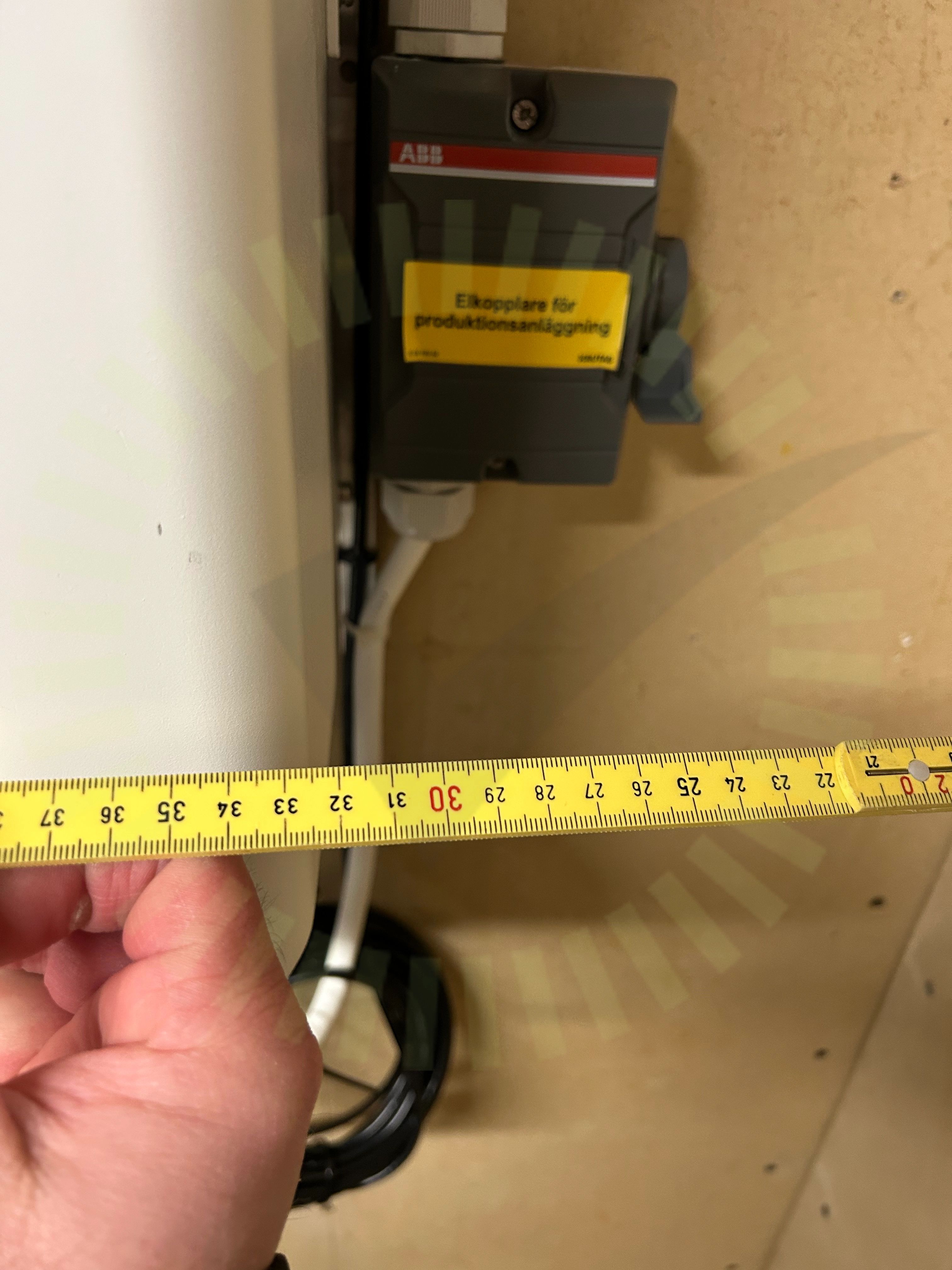

3.1 Avstånd

Inte godkänd

Växelriktaren sitter för nära vägg

Tillverkarens anvisningar
DC Yttre påverkan

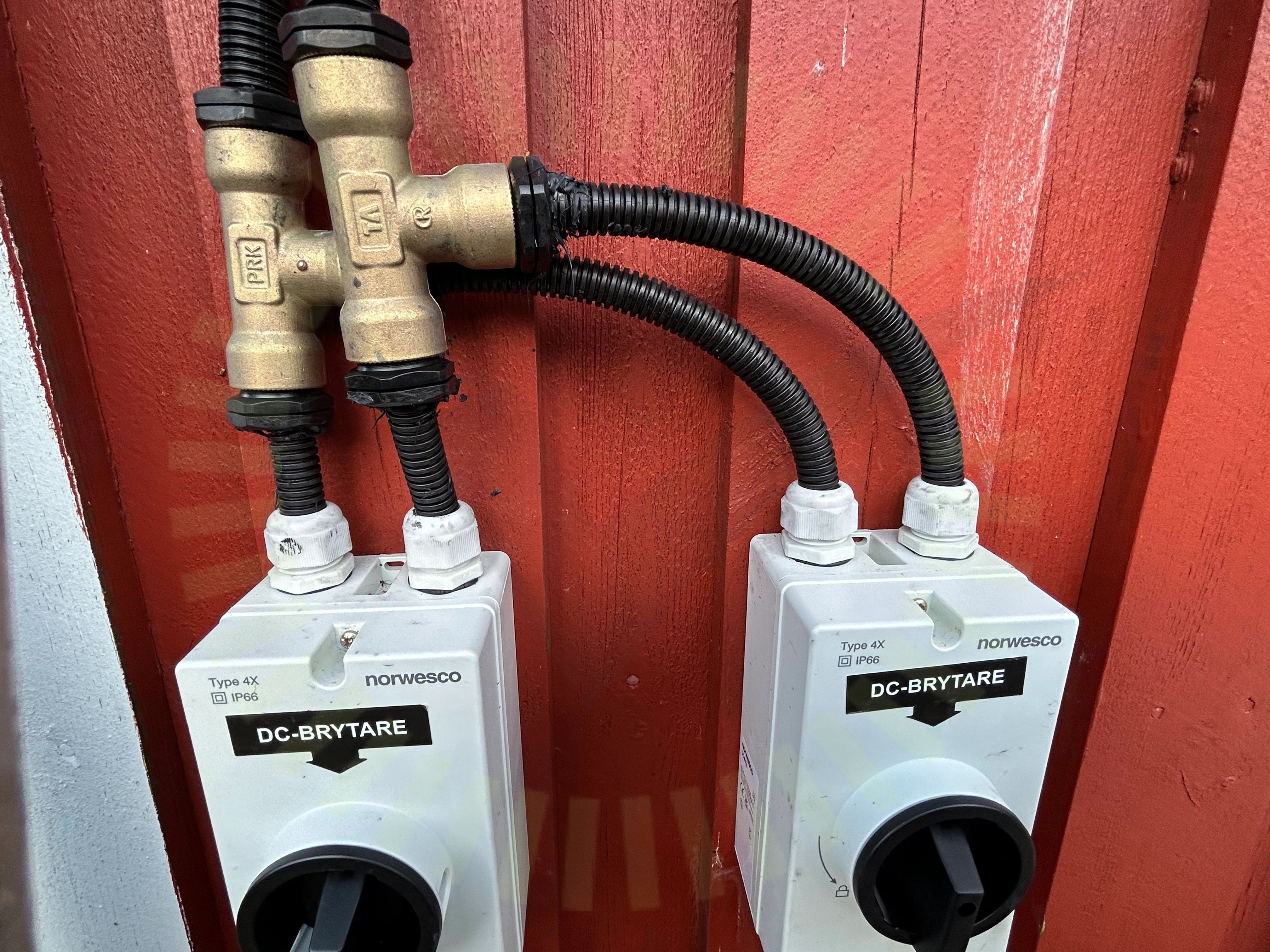

3.2 DC Yttre påverkan

Inte godkänd

Felaktig material val

SS 436 40 00 (134.1.1)

3.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)
PE

3.4 PE

Inte godkänd

Jordkabel saknas

Tillverkarens anvisningar
Tillförlitligt fäst

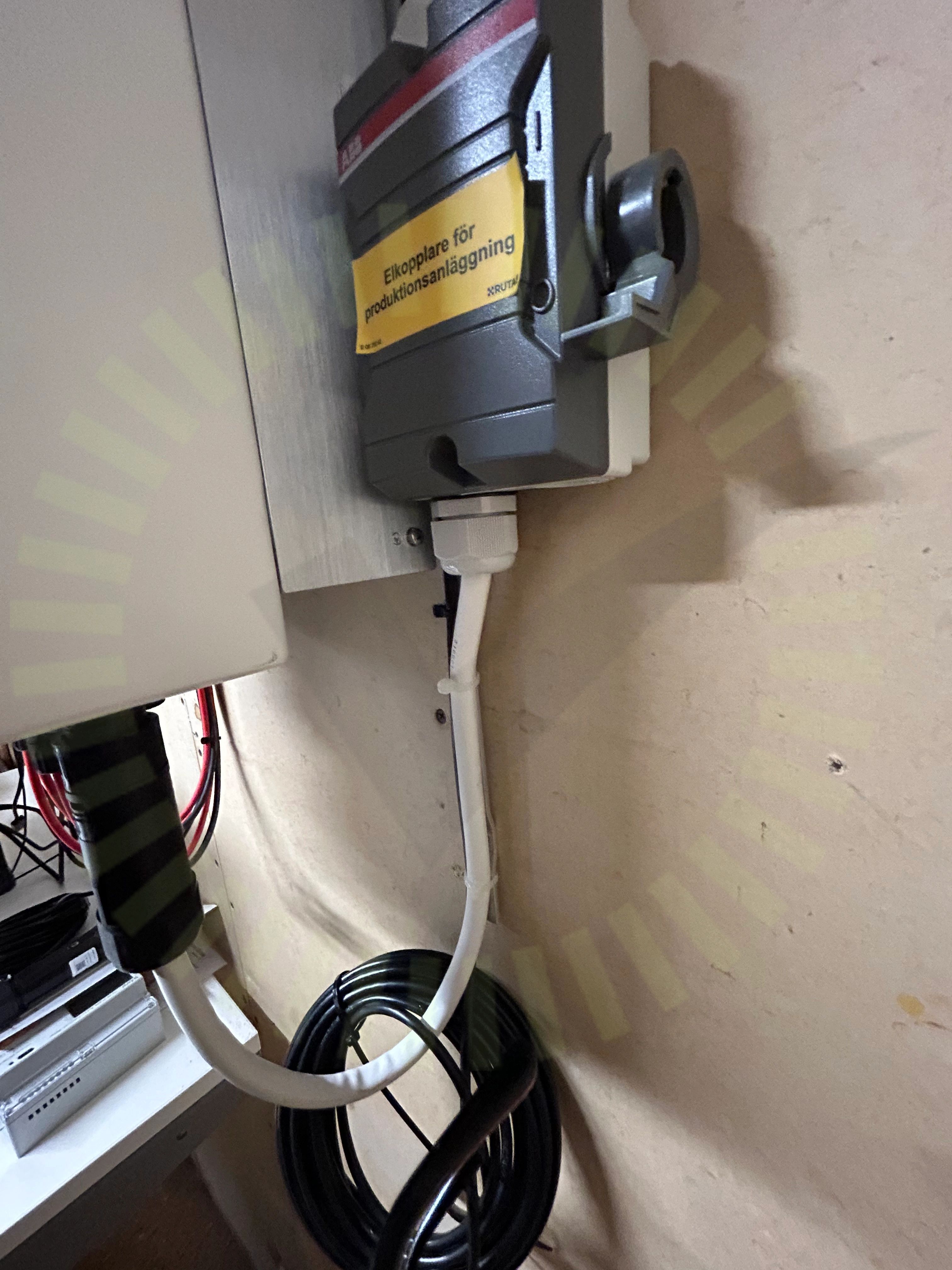

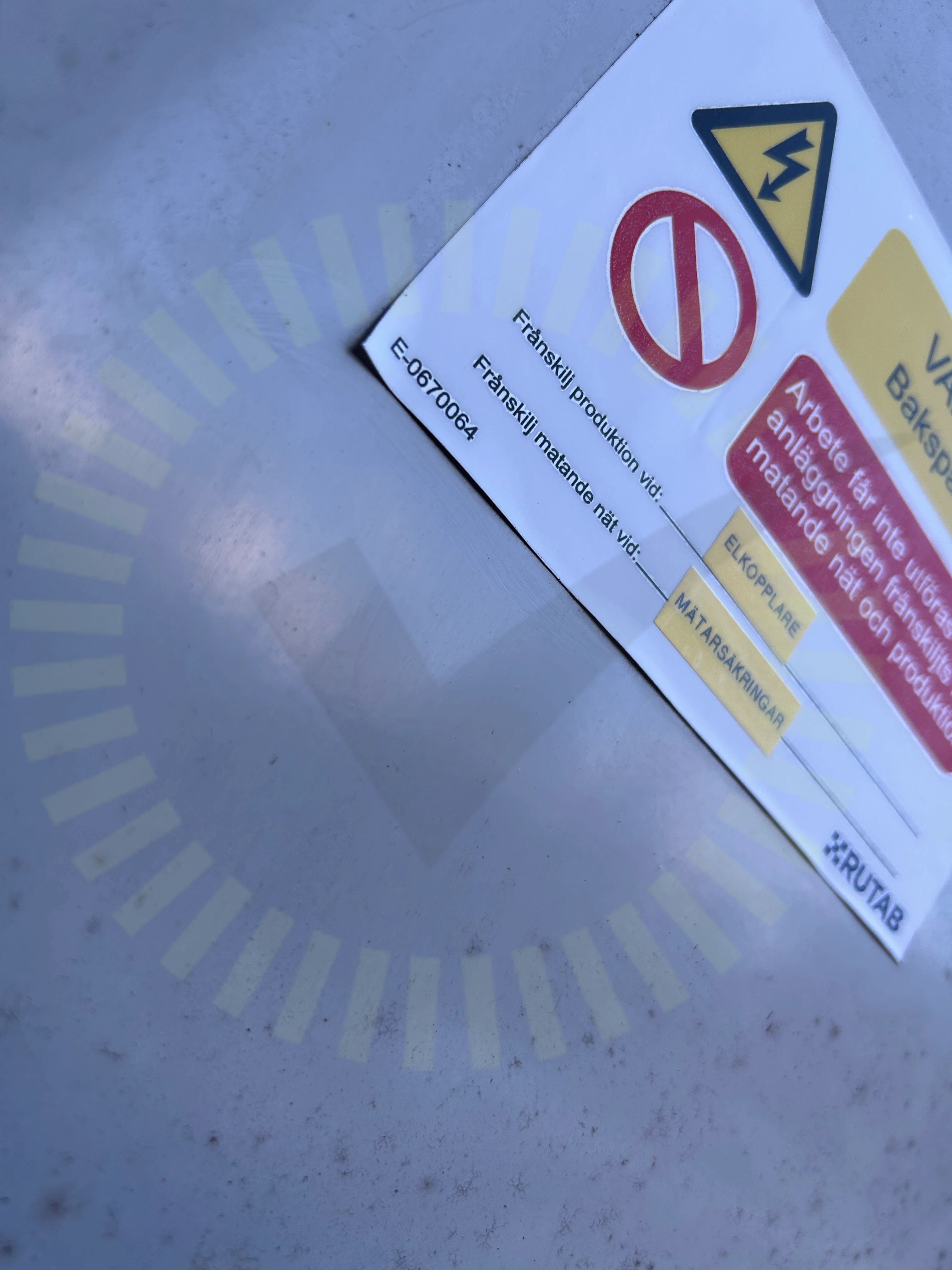

3.5 Tillförlitligt fäst

Inte godkänd

Märkning sitter dåligt ( rekommenderar att skruva fast märkning)

3.6 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

26/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSkadorSträngschemaSäkringUtrymmeVarning för backspänningVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Anmärkningar

2/2
Ledare

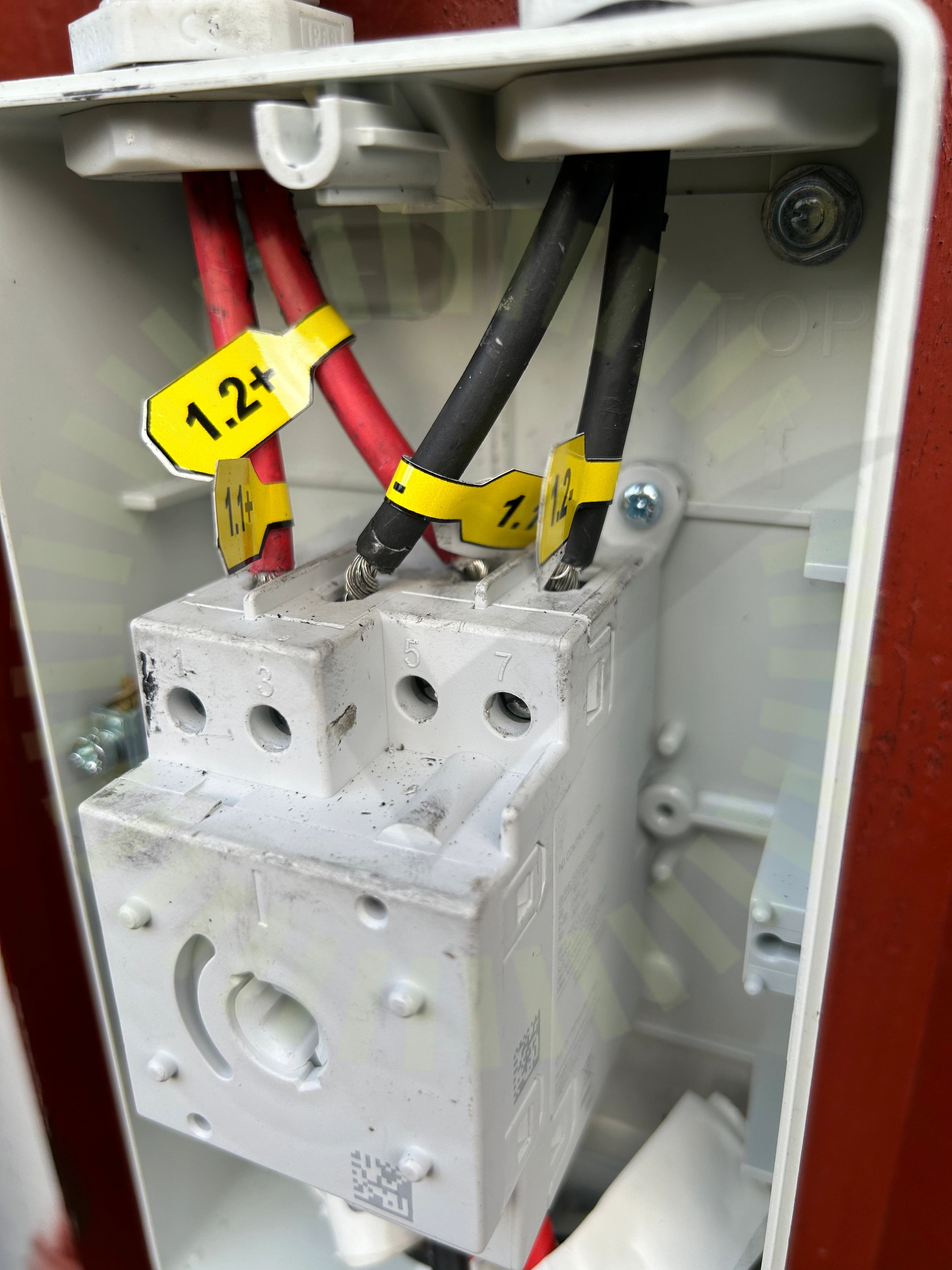

5.1 Ledare

Rekommendation

Ledare sitter dåligt och är uppskalad för mycket, kabel är ansträngd

Skruv

5.2 Skruv

Rekommendation

Skruv är rostskadad

Säkerhetsbrytare DC

Anmärkningar

1/6

6.1 Förskruvningar

Rekommendation

Fukt i brytaren (rekommenderar att förskruvning monteras neråt eller nedre kant)

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1
Fästskruv

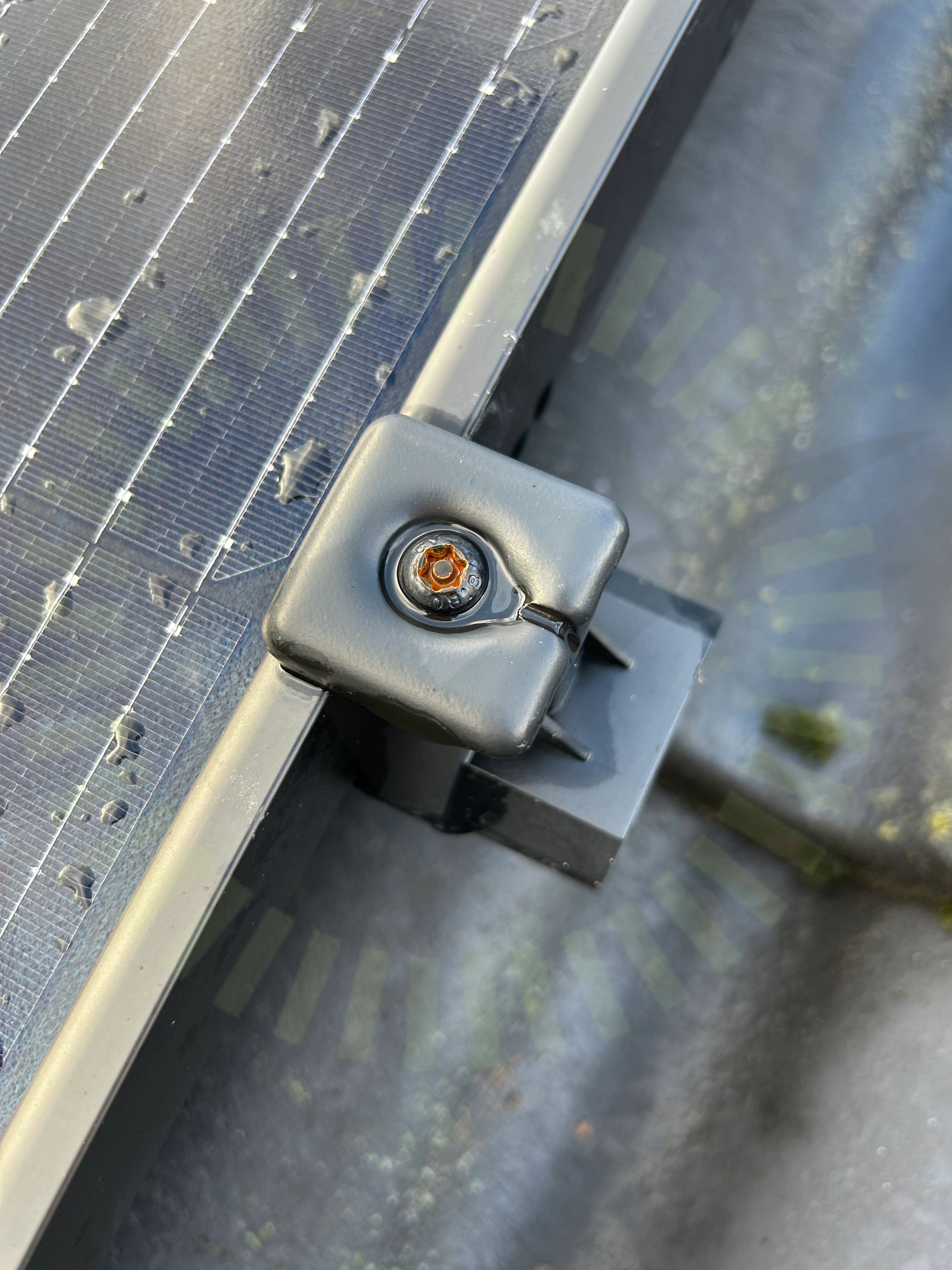

7.1 Fästskruv

Inte godkänd

Skruv har rostskador

Växelriktare

Anmärkningar

1/1
Wi-fi dongel

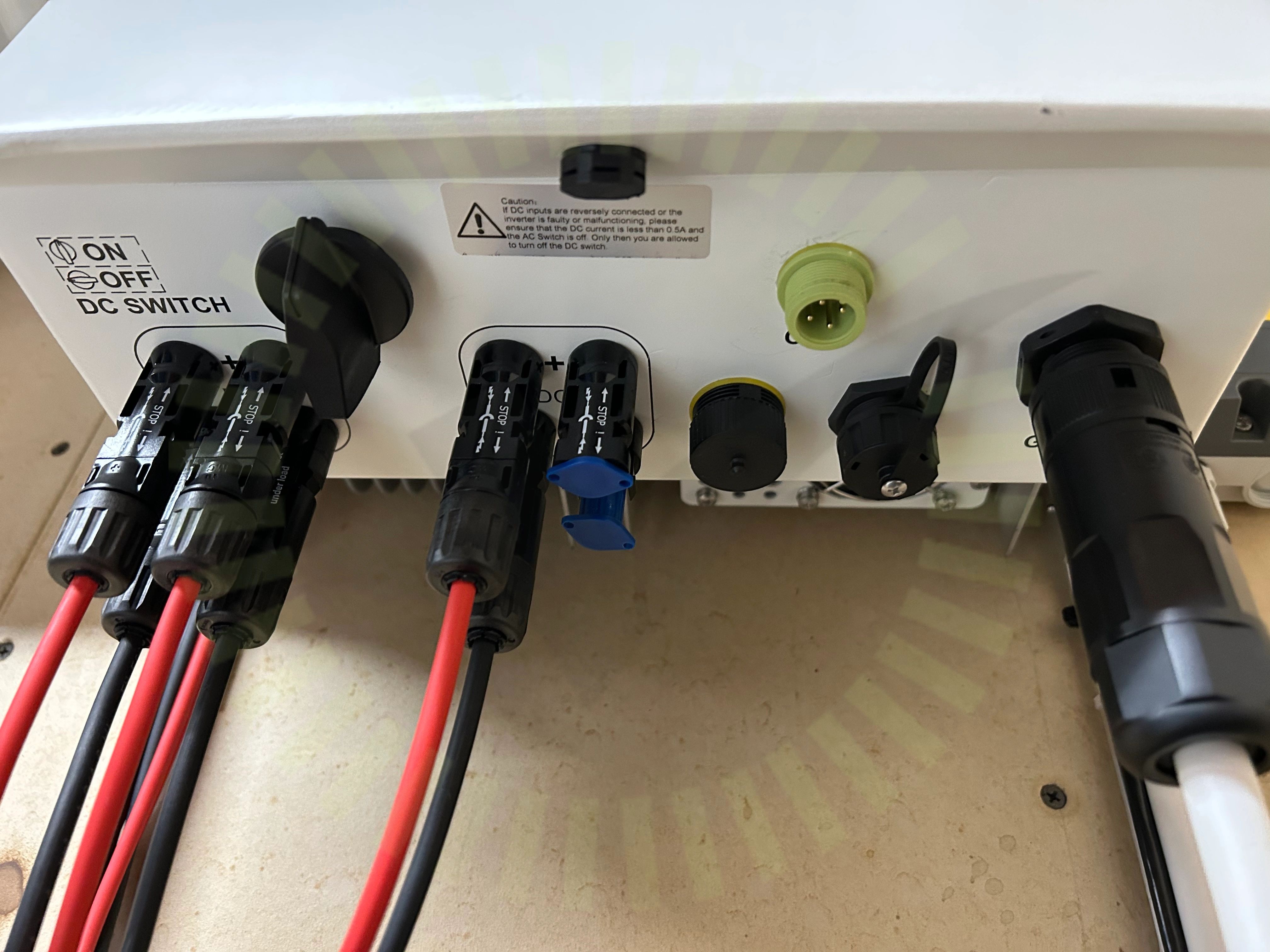

8.1 Wi-fi dongel

Rekommendation

Wi-fi Dingle fungerar ej. Ingen internet koppling
