Besiktningsrapport
8.4
Installation genom
Bjäre Kraft
Datum
13 april 2026
Ort
Torekov, Skåne län
Kabeluppfästning
Infästning
Skenskarvar
+ 7
86% godkända
14% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Weland Stål: Papptak
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av Bjäre Kraft som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1: DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
4/18

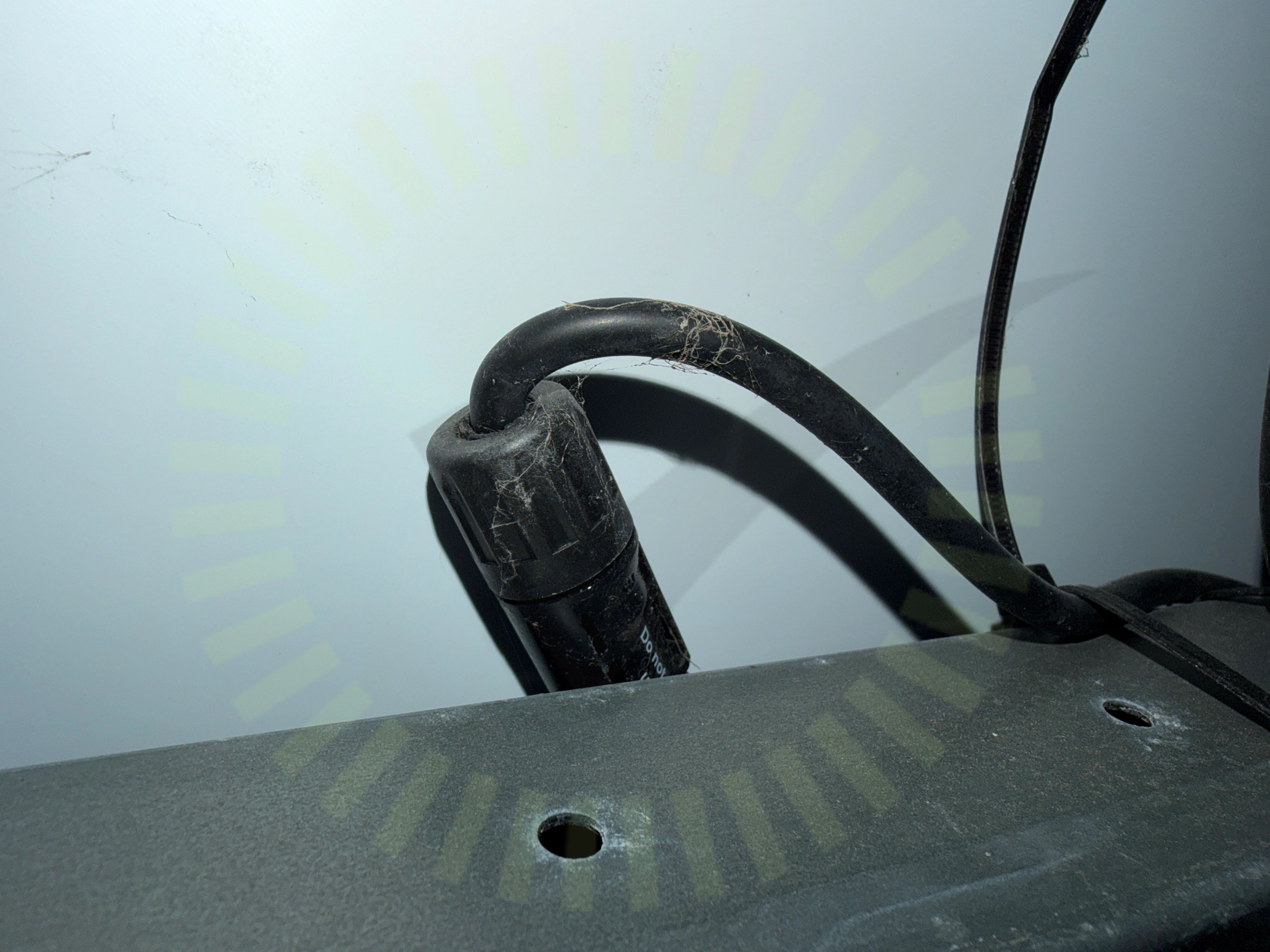

2.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp it från kontakten.

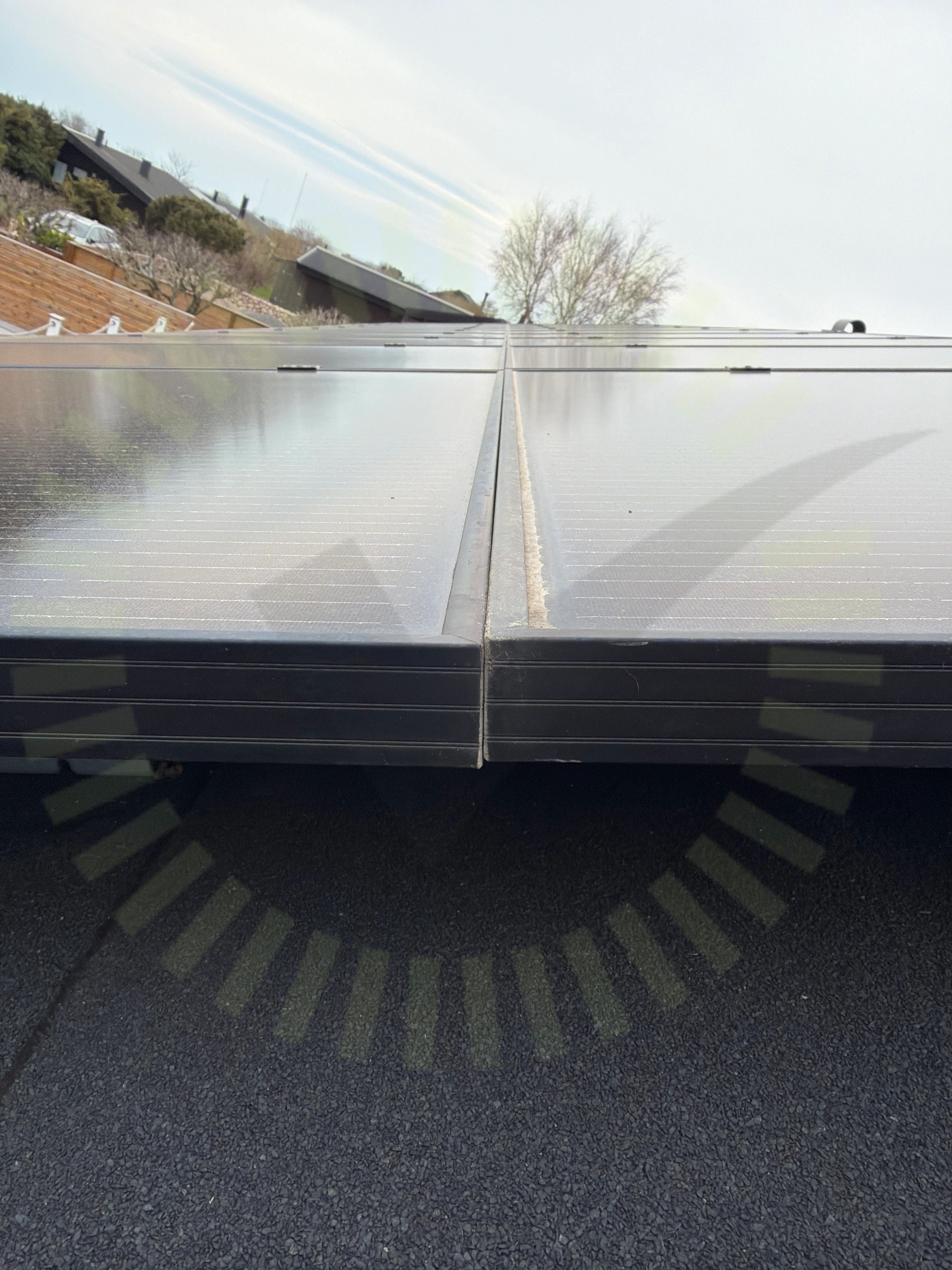

2.2 Panelramar separerade
Inte godkänd
Panelernas ramar ligger dikt an varandra.
2.3 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

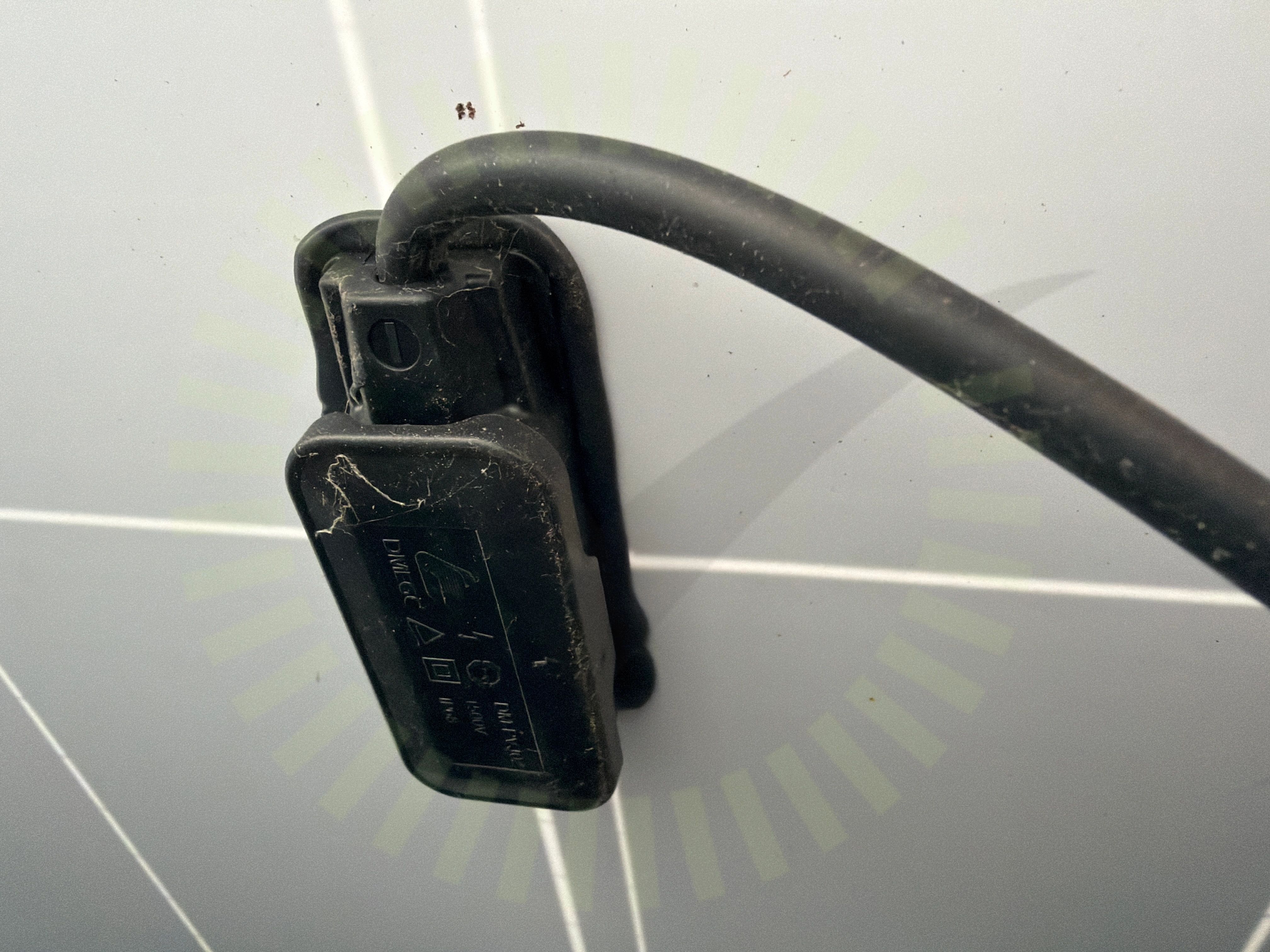

2.4 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp. Dras med buntband i en skap sväng mot skenan
Godkända kontrollpunkter
14/18
Tak 1: Weland Stål: Papptak
Anmärkningar
3/21

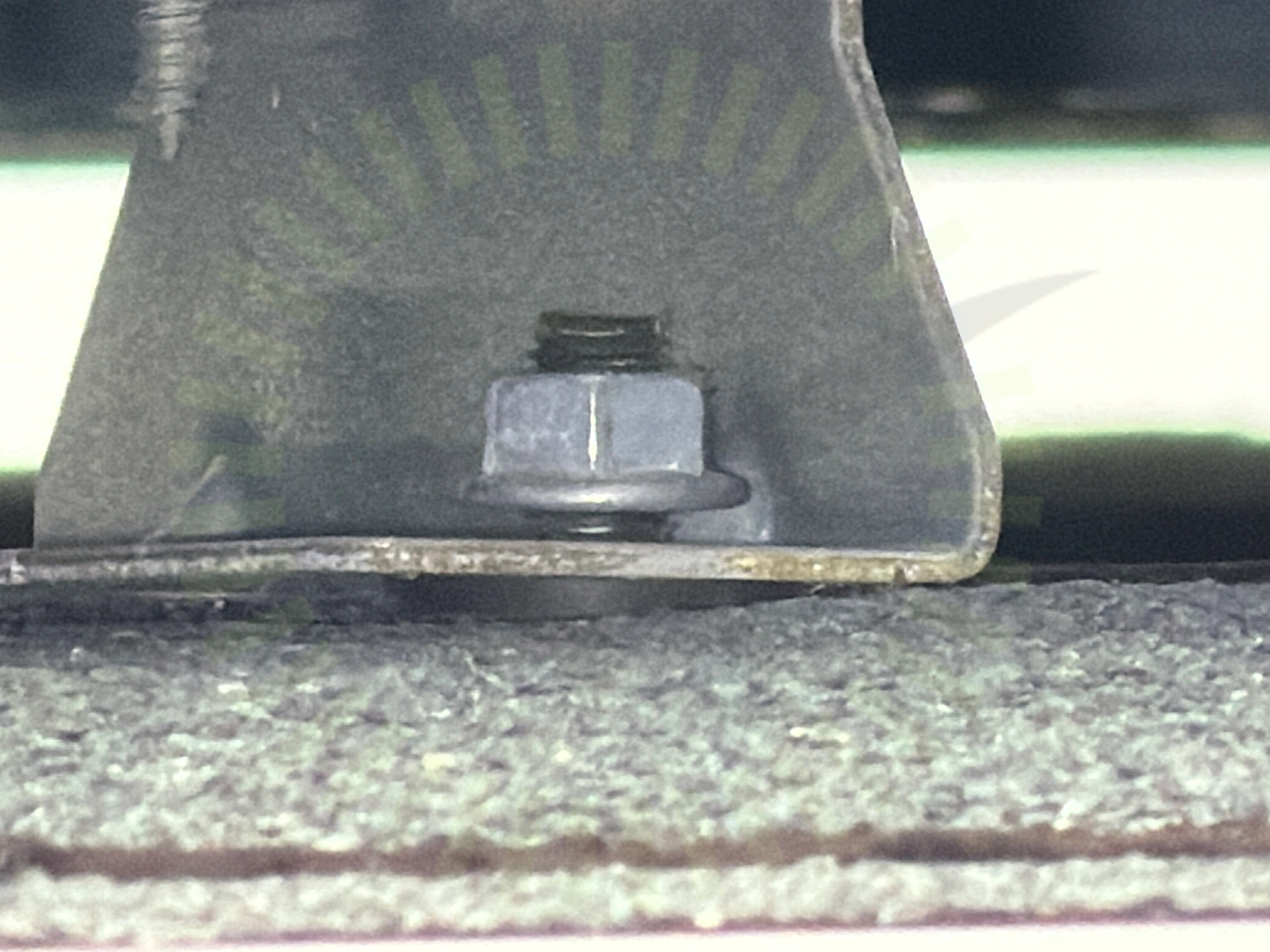

3.1 Infästning
Inte godkänd
C-profil är inte fäst i tätskiktsplattan korrekt. Mutter ej åtdragen.
3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. Går från skena till skena. 105cm.

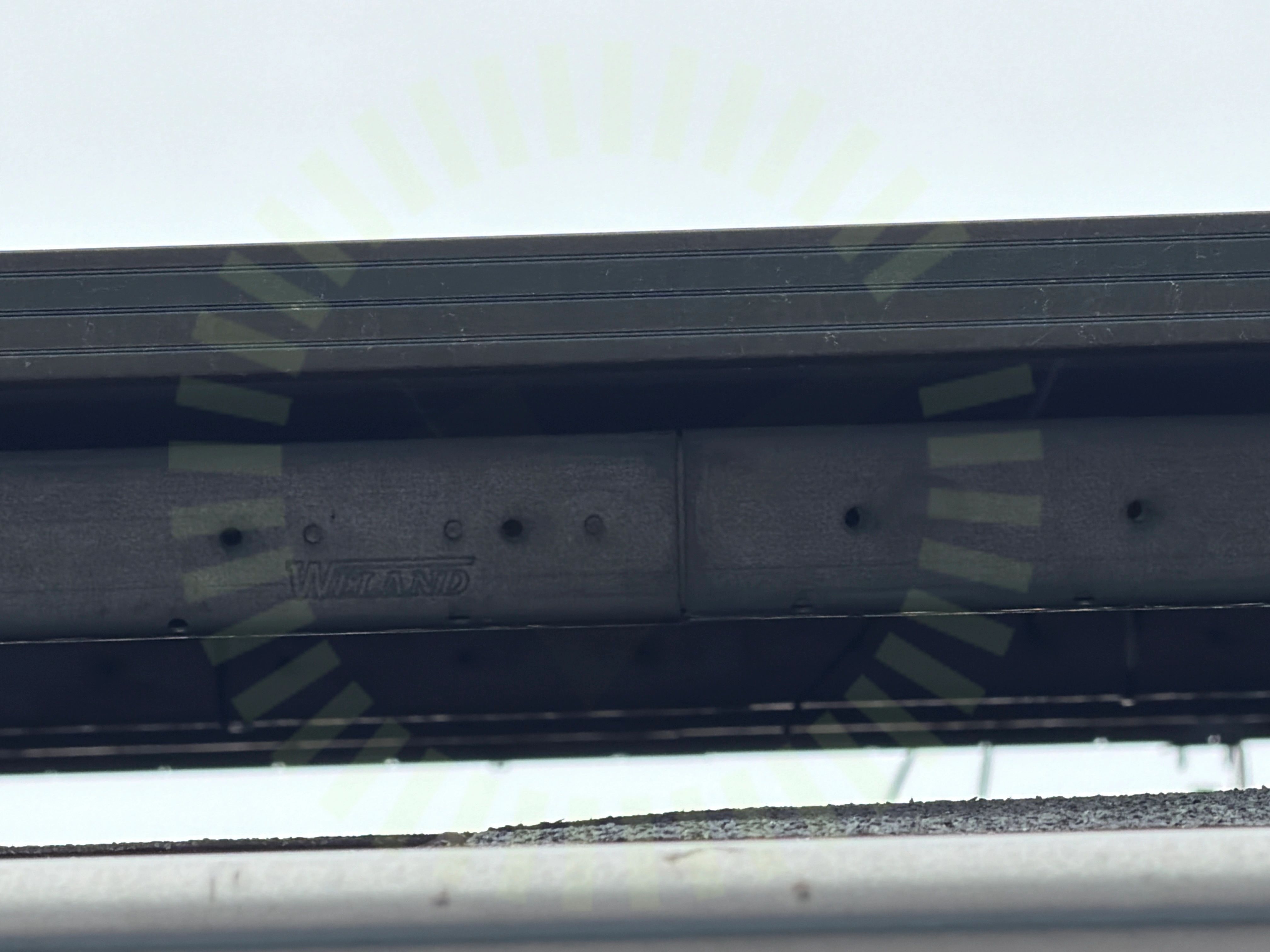

3.3 Skenskarvar
Inte godkänd
Skruvar saknas till samtliga skenskarvar.
Godkända kontrollpunkter
18/21
Undercentral
Anmärkningar
1/7

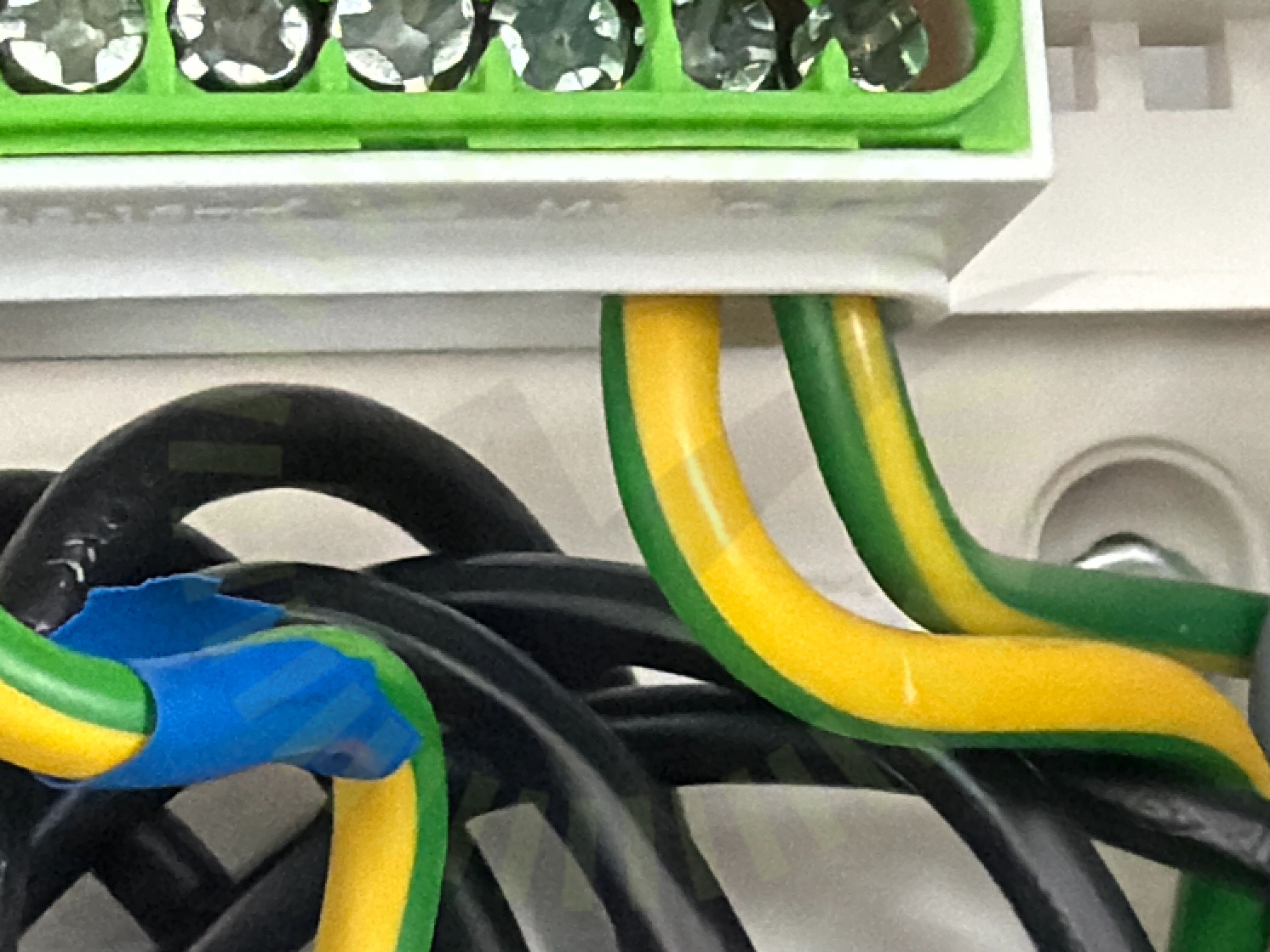

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
6/7
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
5/34

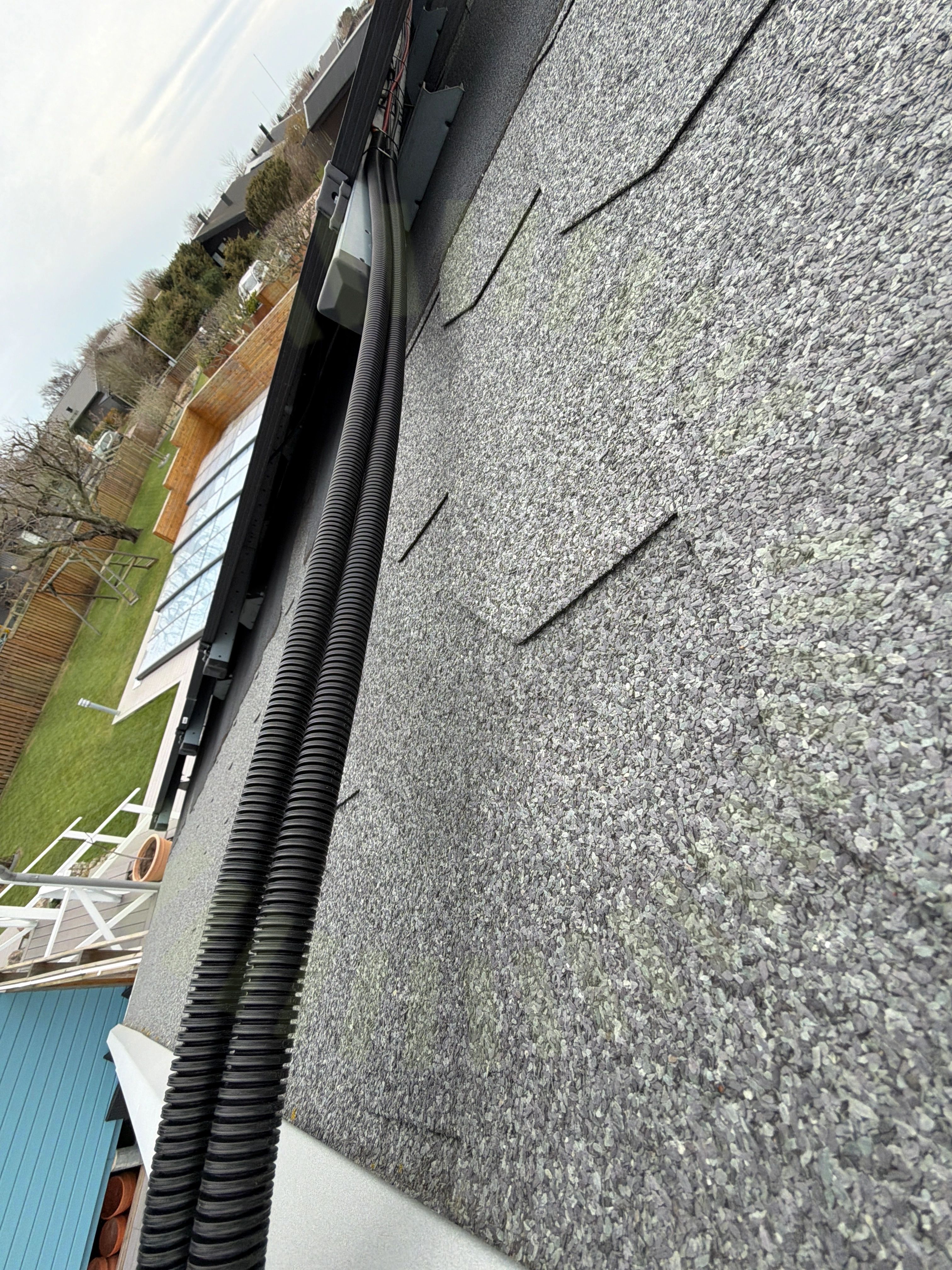

6.1 DC Kablage förläggning
Inte godkänd
Slang med DC kablage hänger 1m fritt i luften.

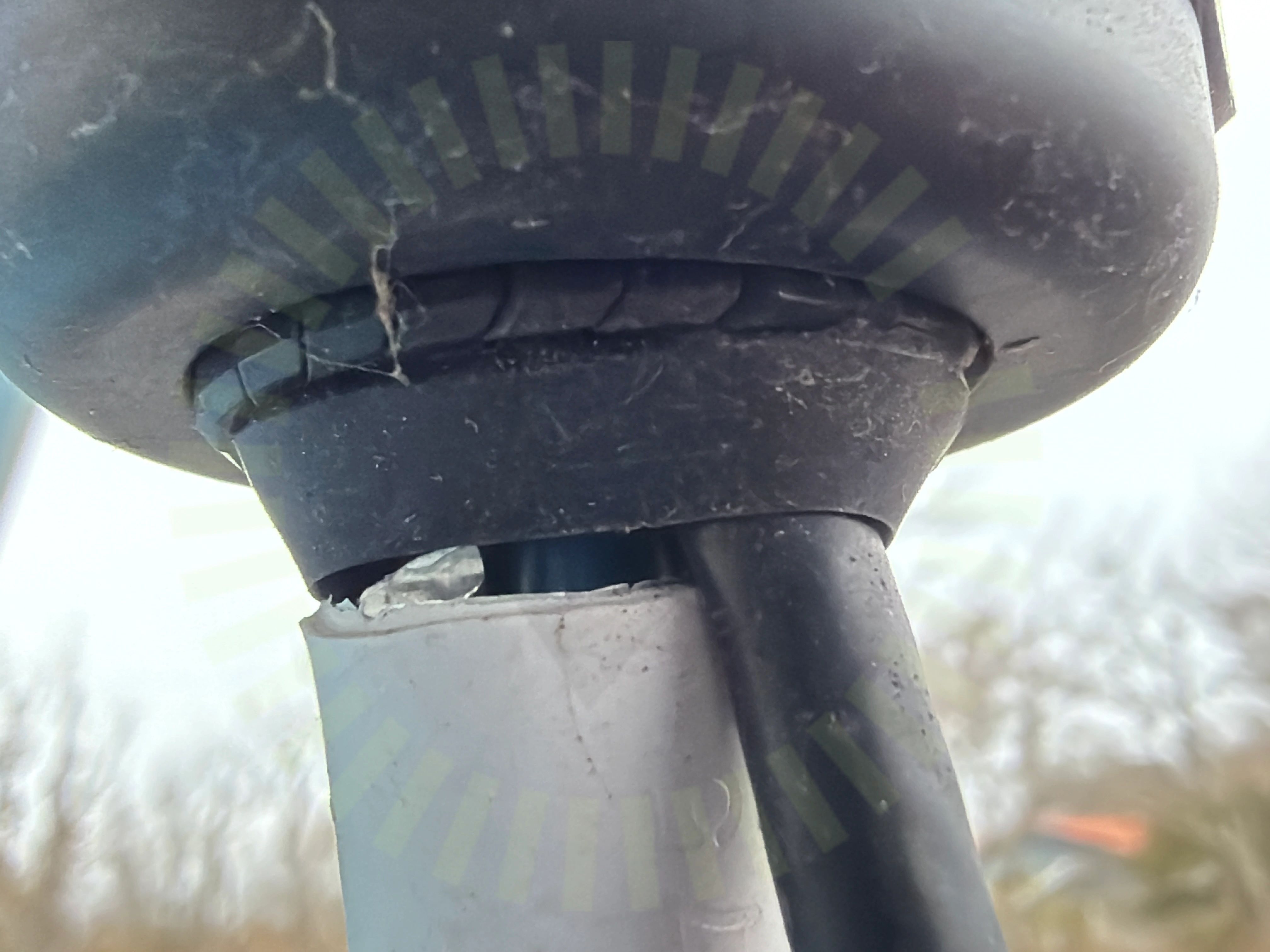

6.2 Enkelisolerade ledare
Inte godkänd
AC kabelns mantel har skalats innan den går in i förskruvningen. Enkelisolerade ledare ligger synligt.

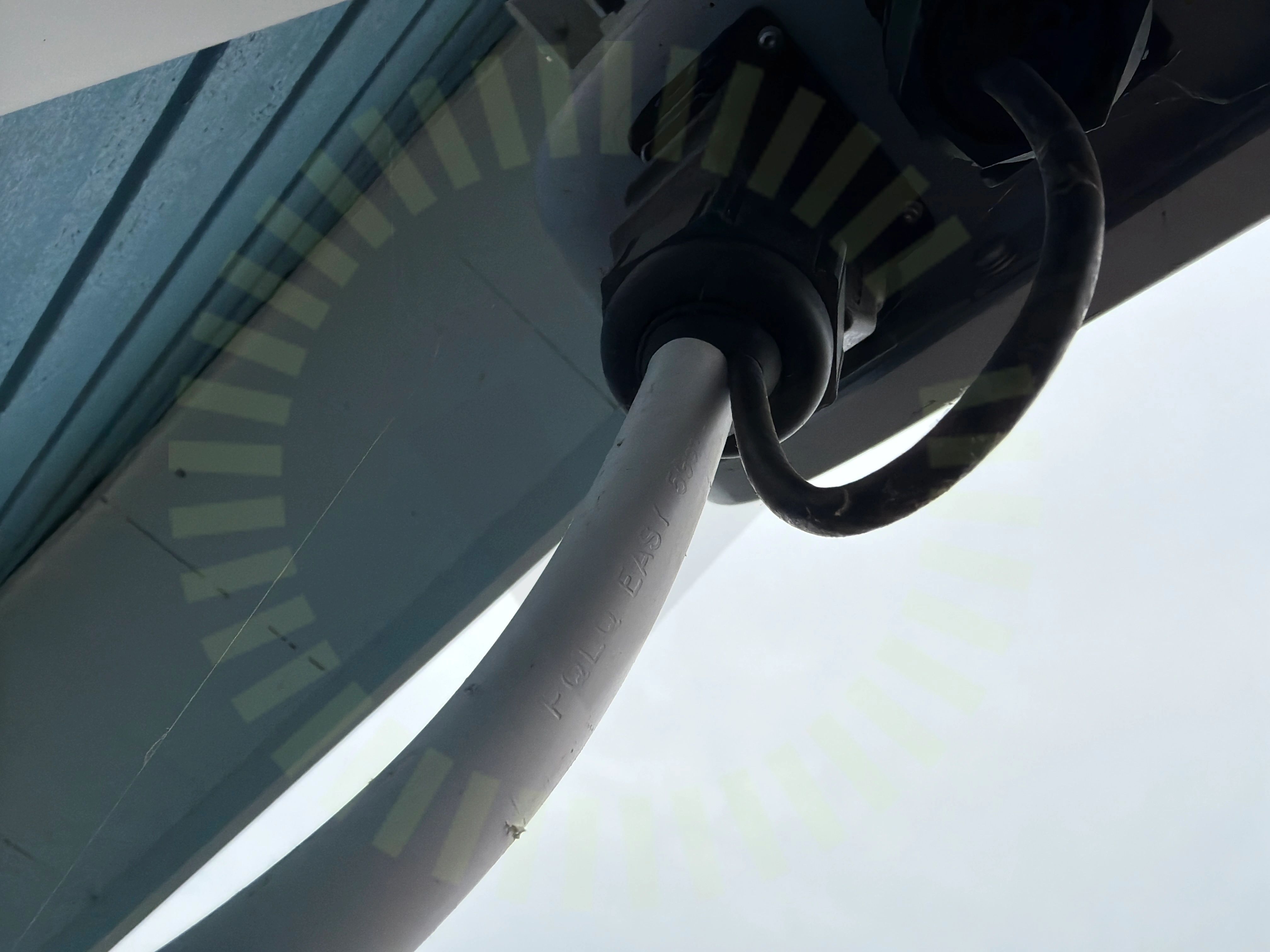

6.3 Förskruvning
Inte godkänd
Kablage avsedd för en förskruvning har två kablar i sig. Håller ej tätt.

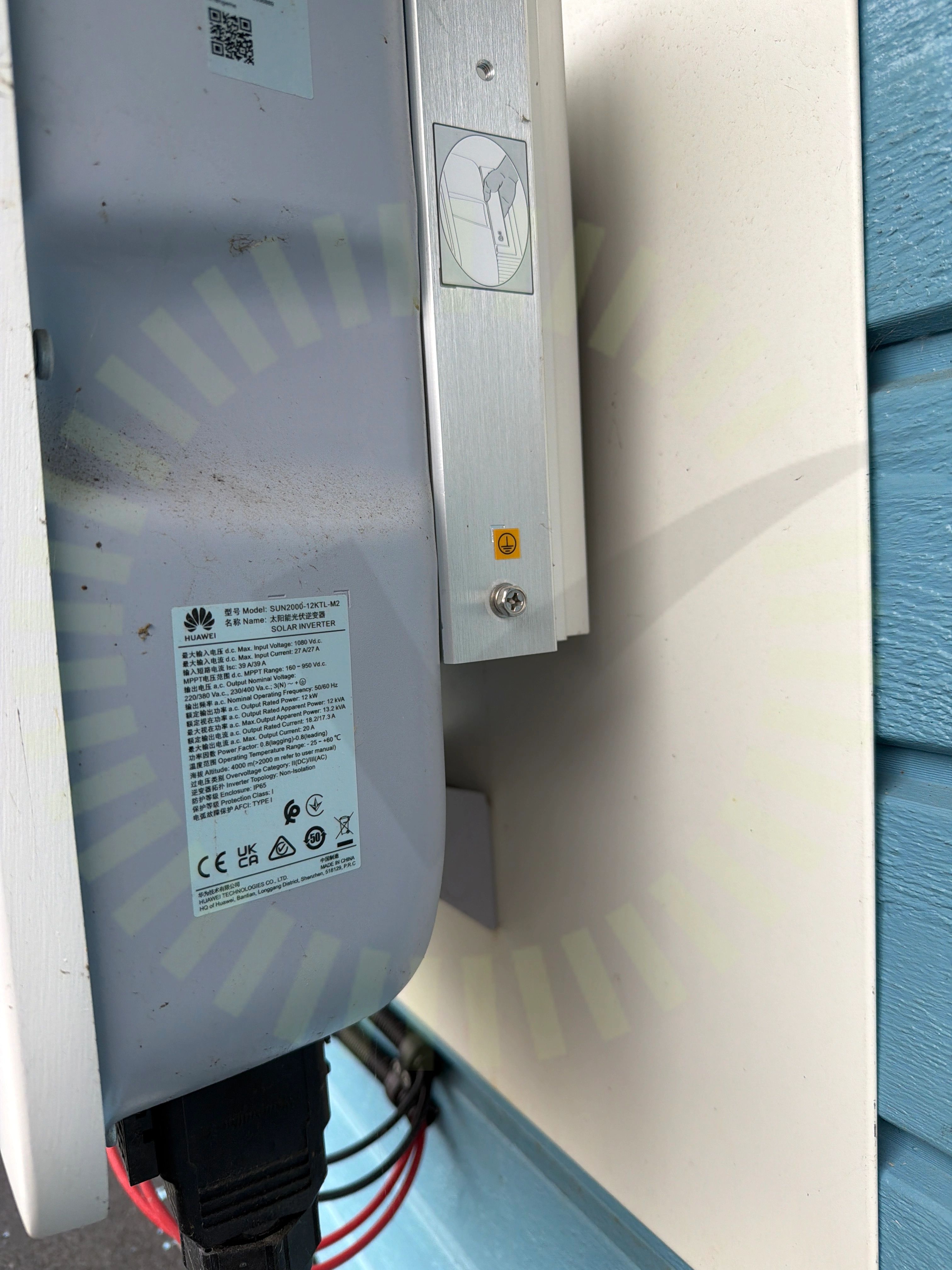

6.4 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
6.5 Tillgänglighet
Inte godkänd
Växelriktaren är placerad på husets gavel nära nock. DC brytare är inte tillgänglig utan stege.
