Besiktningsrapport

7.7

Installation genom

GoSol Energi

Datum

4 maj 2023

Ort

Vega , Stockholms län

Jordning av chassi

Bredd av profiltoppen

Fästens placering

+ 5

84% godkända

16% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

K2: SpeedRail

Växelriktare

GroWatt: MOD 10-15KTL3-X

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Elmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (14)Tak 1, K2: SpeedRail (29)Varselmärkning (5)Växelriktare (31)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Ej tillgängligt vid besiktning

1/3

Avtal

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/14

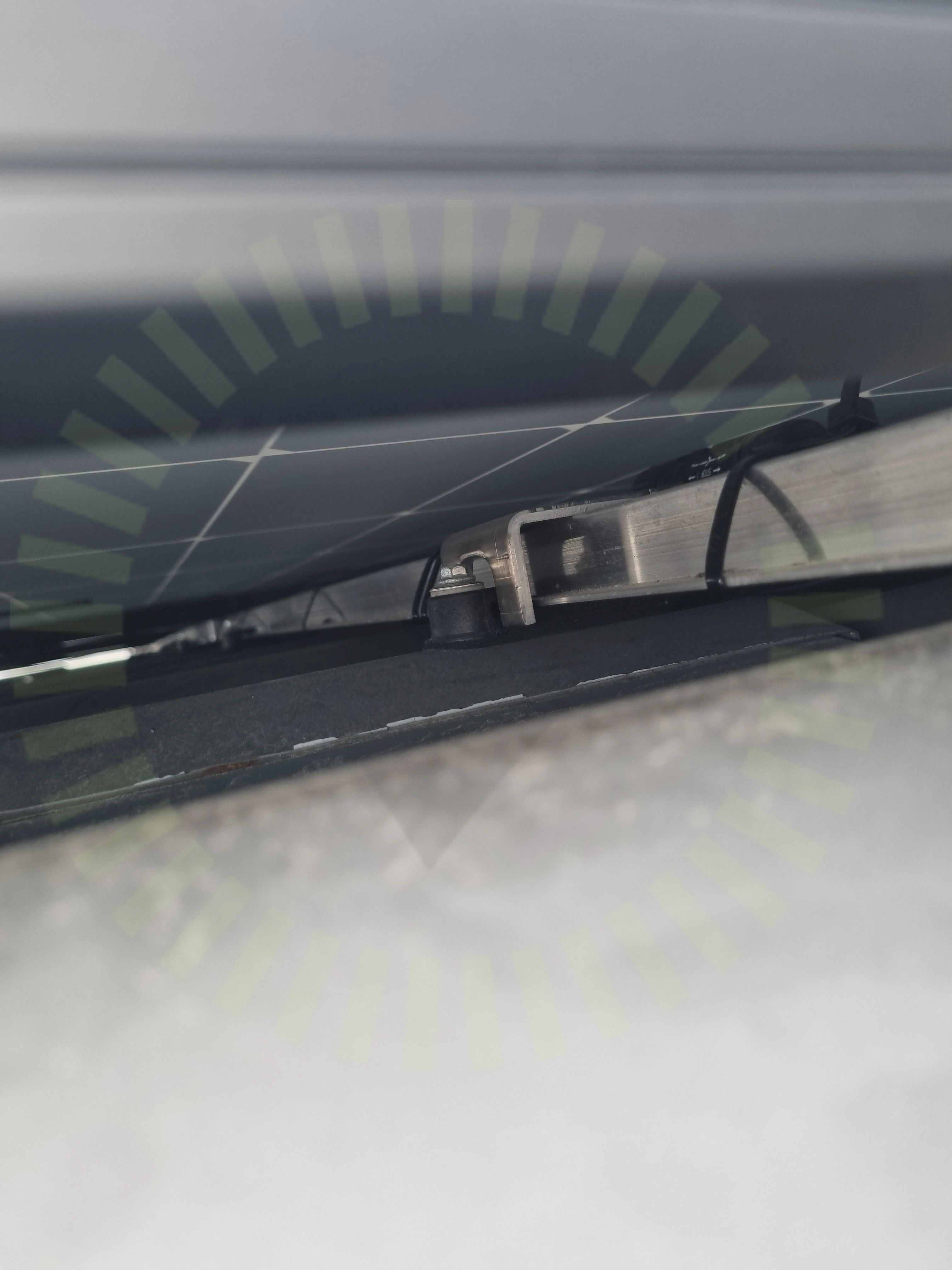

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

2.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

2.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

9/14

Dräneringshål

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, K2: SpeedRail

Anmärkningar

6/29

3.1 Bredd av profiltoppen

Inte godkänd

Profiltoppen följer inte tillverkarens anvisningar.

SpeedRail Assembly EN V20 | 0123, Sida 5

3.2 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger skyddat i flexslang men ej fastsatt, risk för drag och rörelsepåverkan

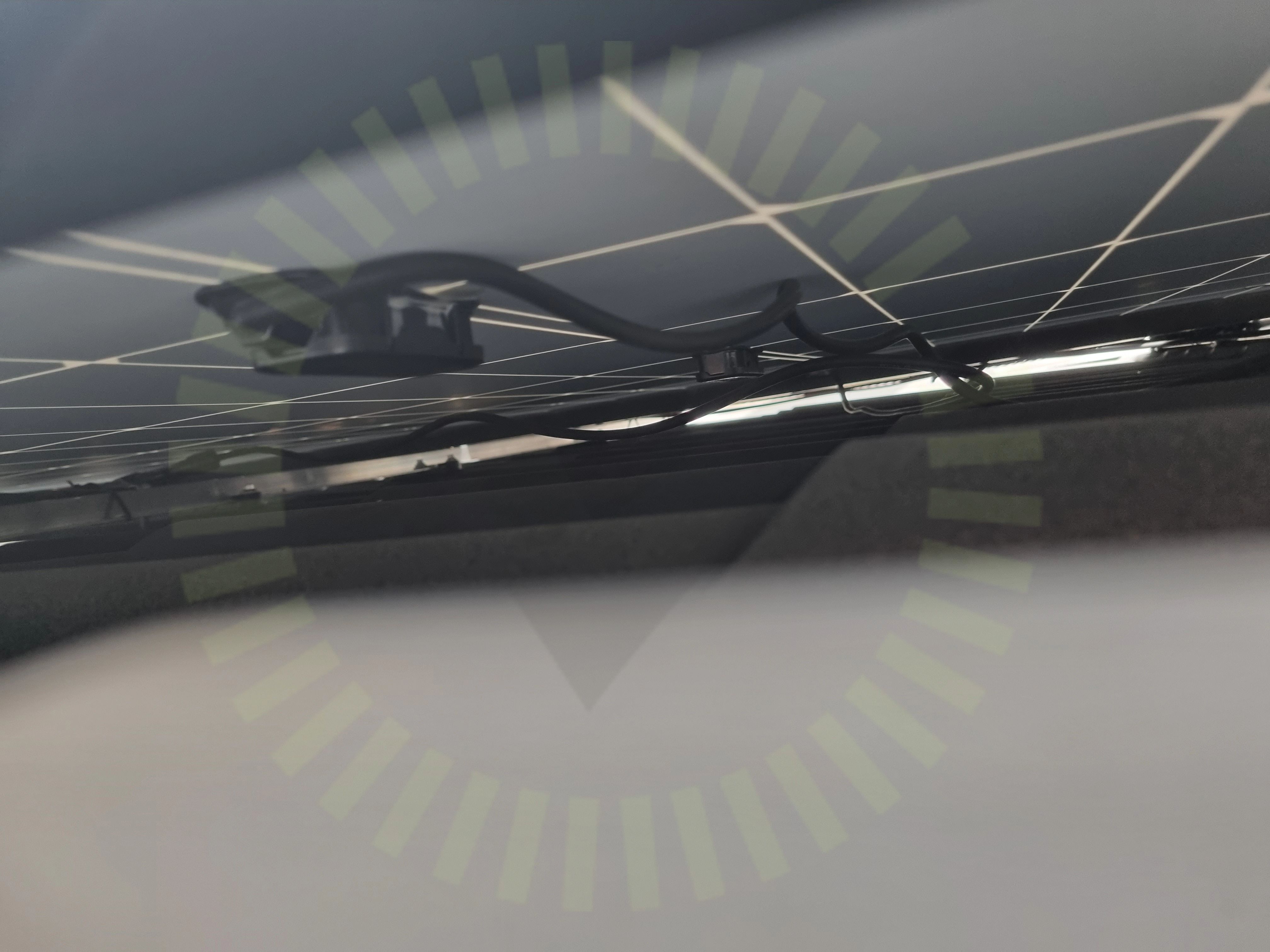

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

3.4 Plåtens tjocklek

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera mot saknas.

Snö- och vindlastberäkning

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

3.6 Takinformation

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera mot saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/29

Använd plåtskruv

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Plåtinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

SpeedLock

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

5/29

Infästningarnas placering

Skenornas överhäng

Skenskarvar

Takgenomföring

Termisk brytpunkt skenor

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/31

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 17

Godkända kontrollpunkter

27/31

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/31

Jordfelsbrytare

Strängdesign
