1.1 Kundkommentar
KundkommentarBeställare förväntade sig att skenor skulle monteras vertikalt och inte horisontellt som det är gjort. Priset skulle ha tagit höjd för det monteringssättet enligt samtal mellan säljare och beställare.
Besiktningsrapport
7.8
Installation genom
Solcellen.nu
Datum
13 december 2023
Ort
Skurup, Skåne län
76% godkända24% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare DC
TillbehörSäkerhetsbrytare AC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
2/4AvtalSträngschema
Panntak, ESDEC Lutande Panntak
Anmärkningar
7/26

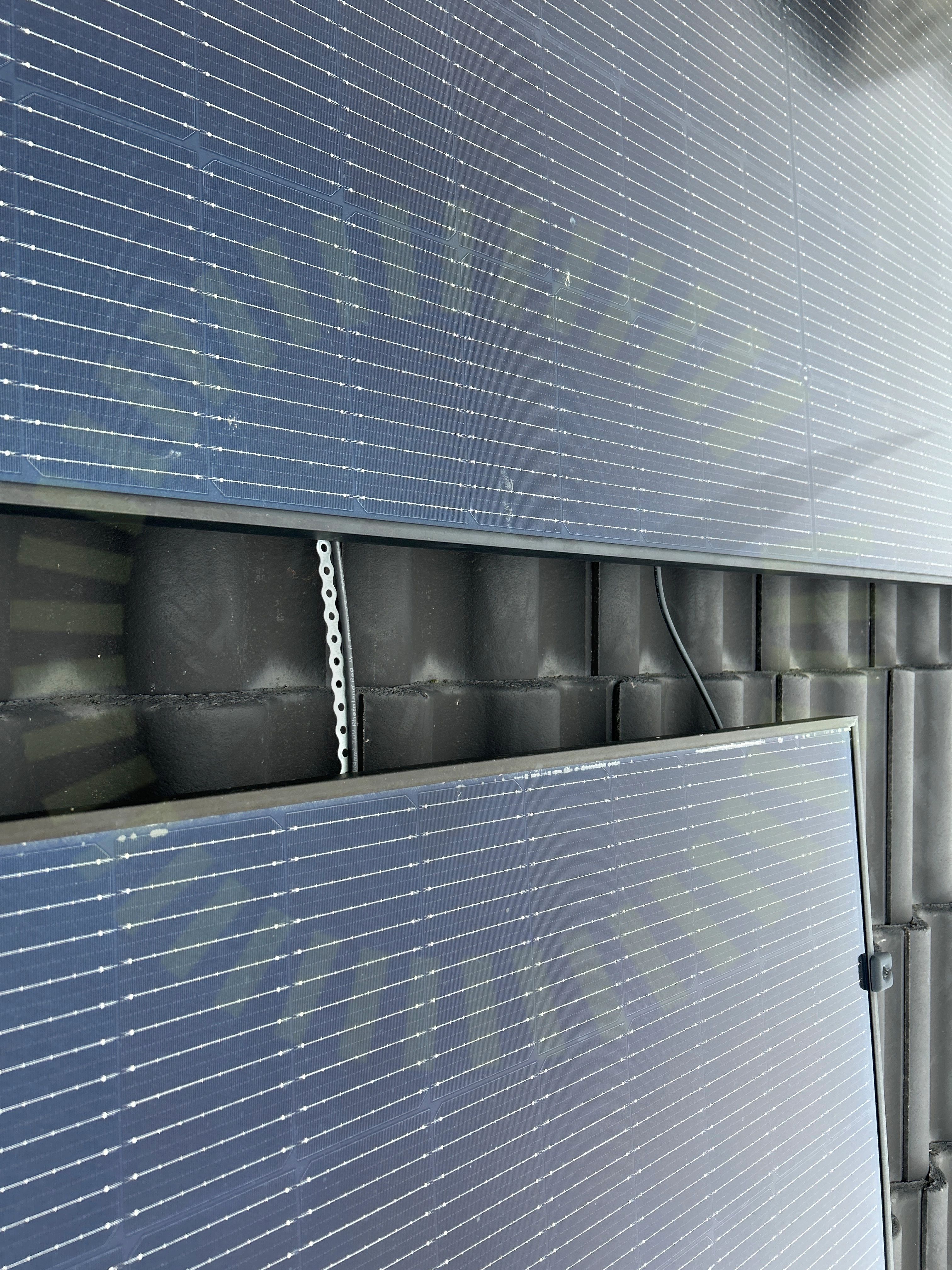

2.1 Kabeldragning mellan takytor
Inte godkändKablage ligger oskyddat mellan takytor.
SS 436 40 00 (712.522.101)

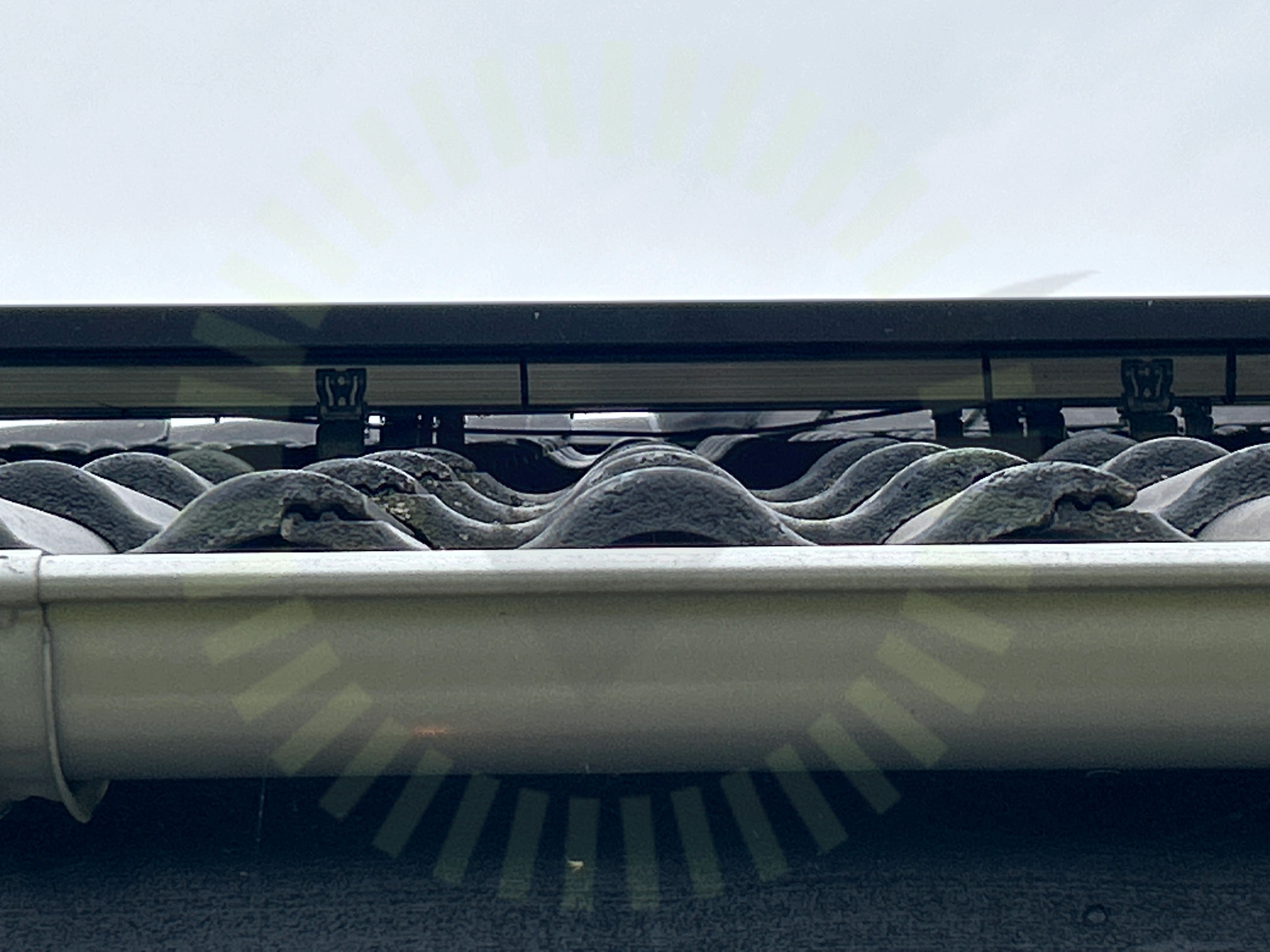

2.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

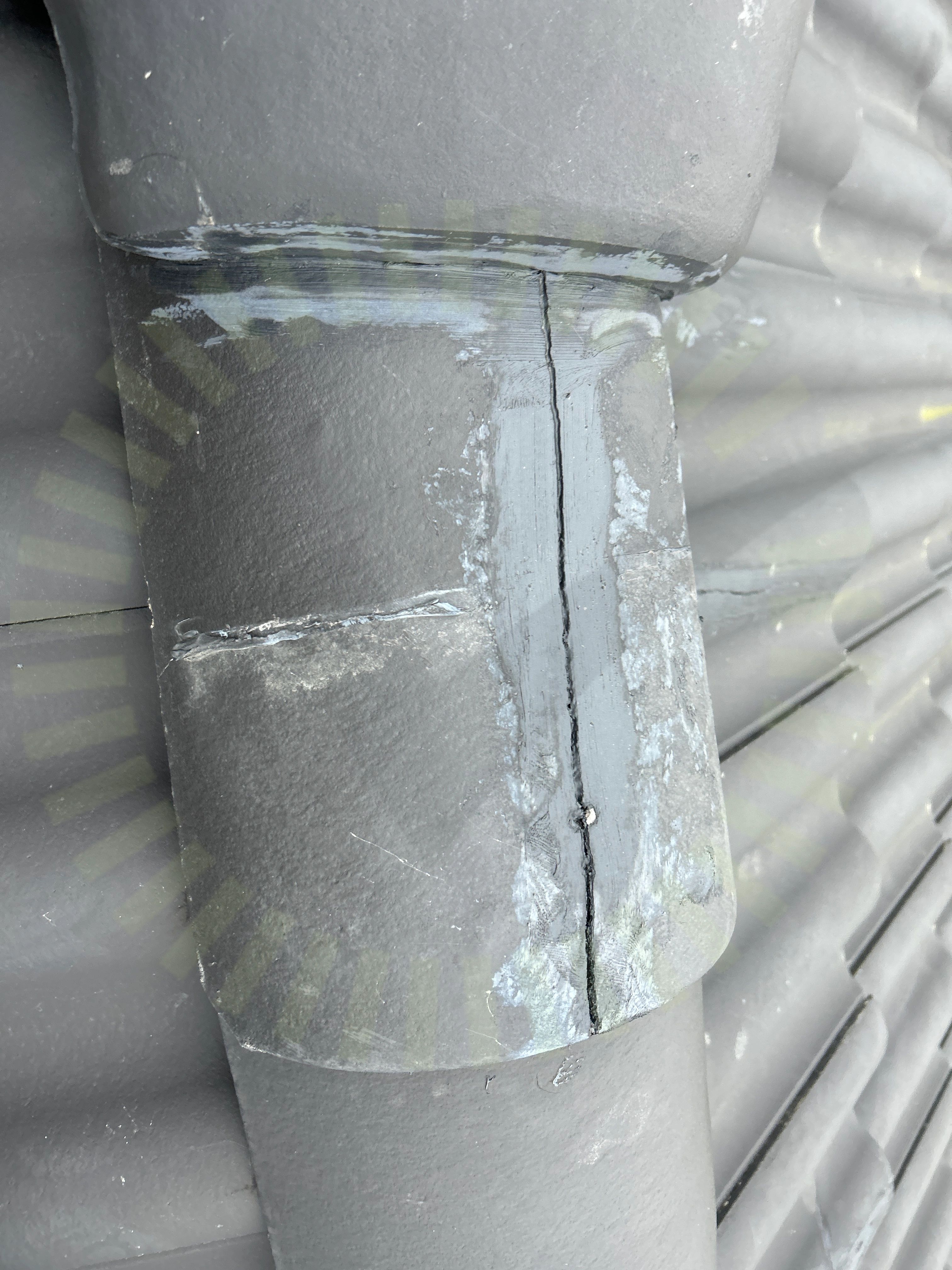

2.3 Skador
Inte godkändNockpanna har skadats och inte lagats tillförlitligt.

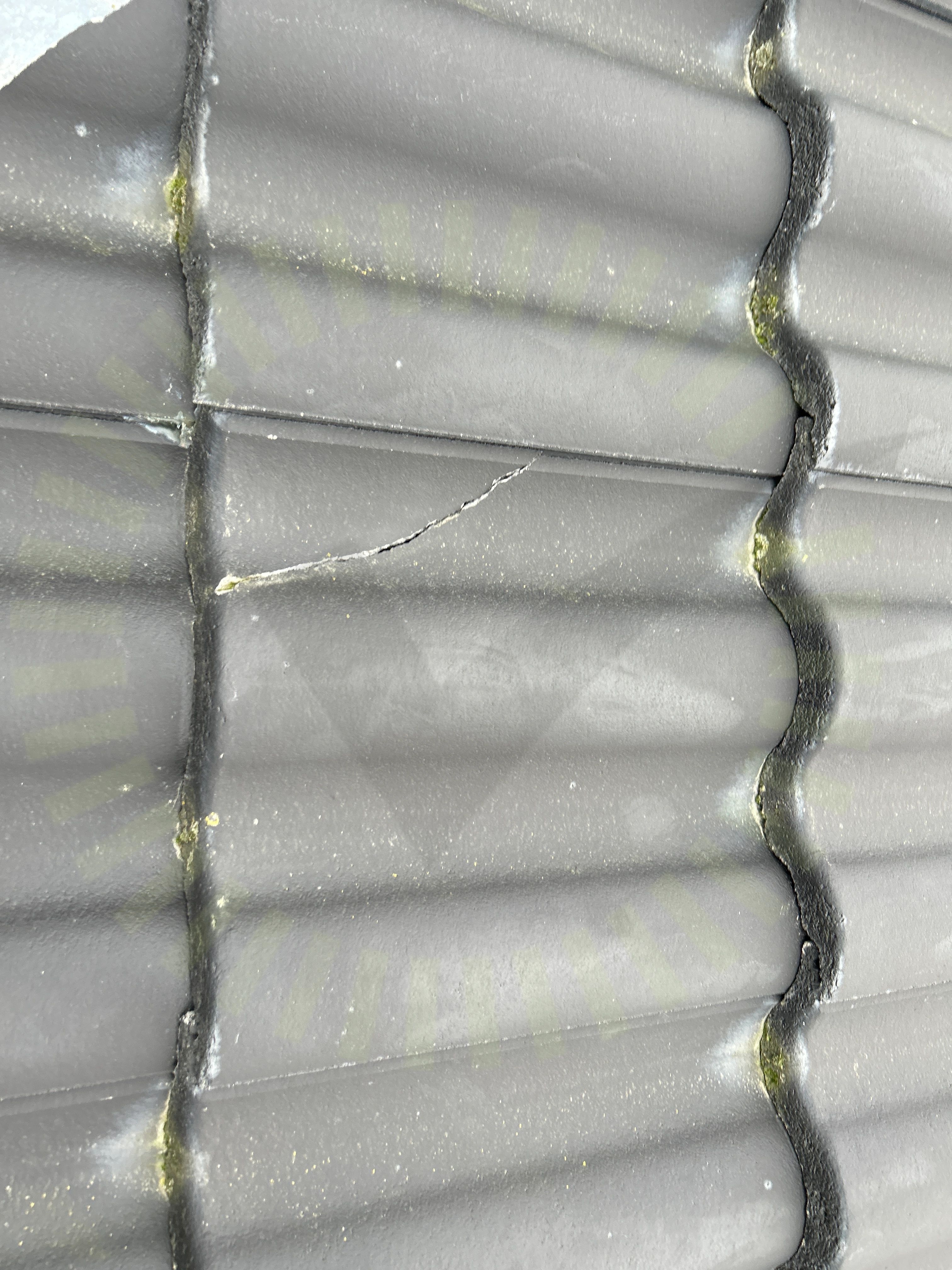

2.4 Skadade takpannor
Inte godkändTakpannor runt installationen och vid takgenomföring är skadade.

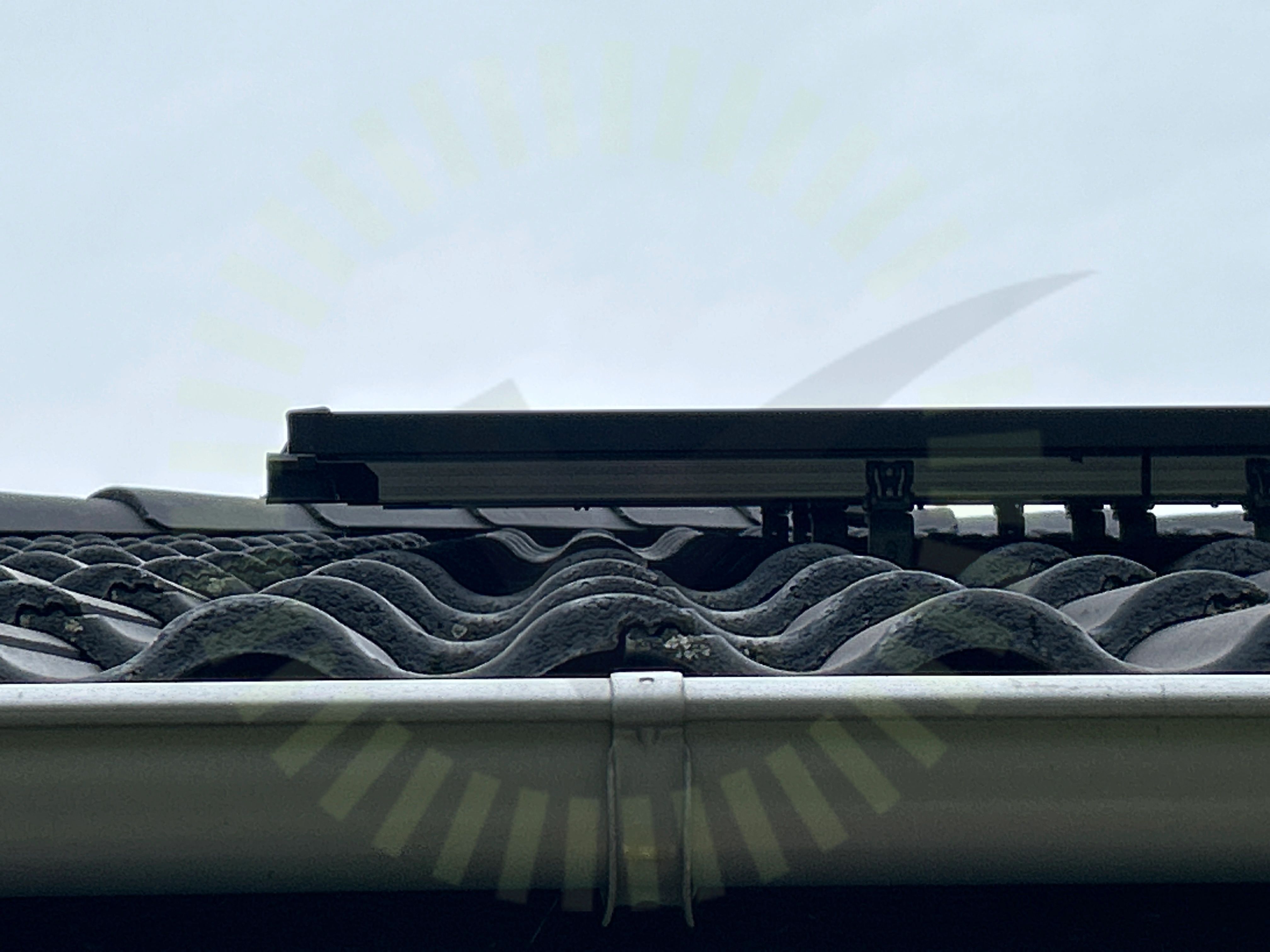

2.5 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

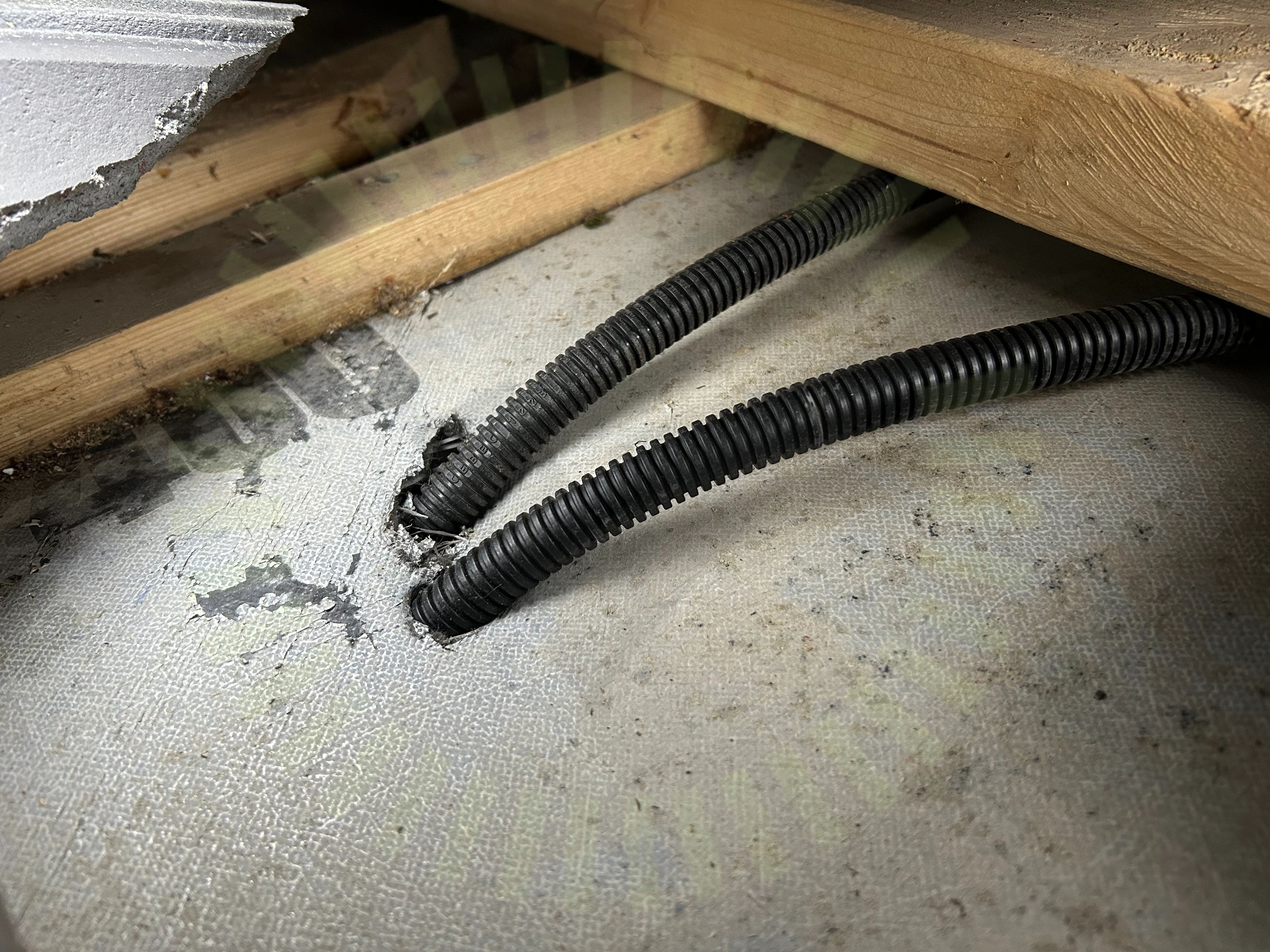

2.6 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

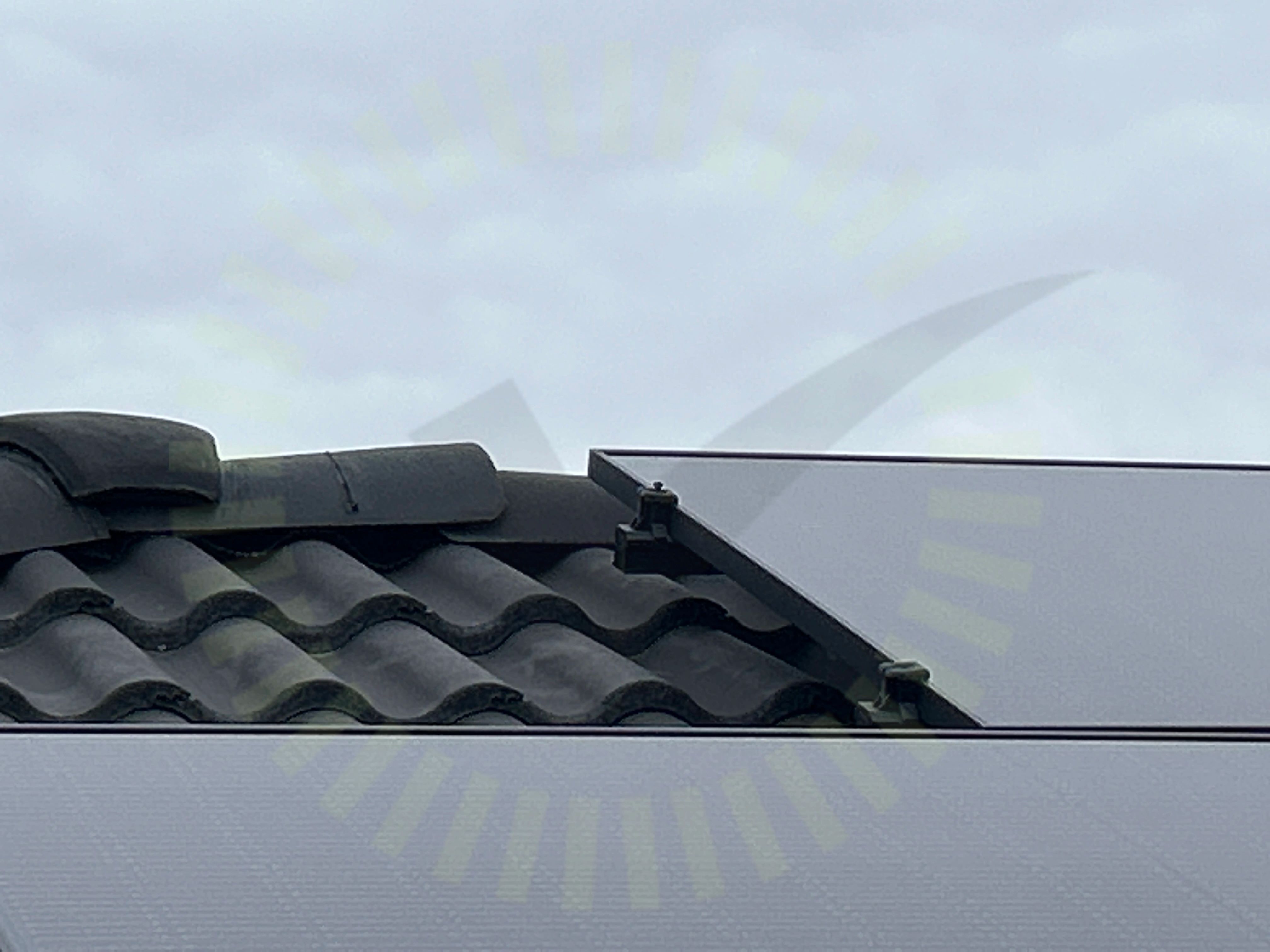

2.7 Ändklämma
Inte godkändÄndklämma är inte åtdragen.
Godkända kontrollpunkter
19/26DräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material
Panntak, JA Solar: JAM54S31 xxx/MR
Anmärkningar
7/16

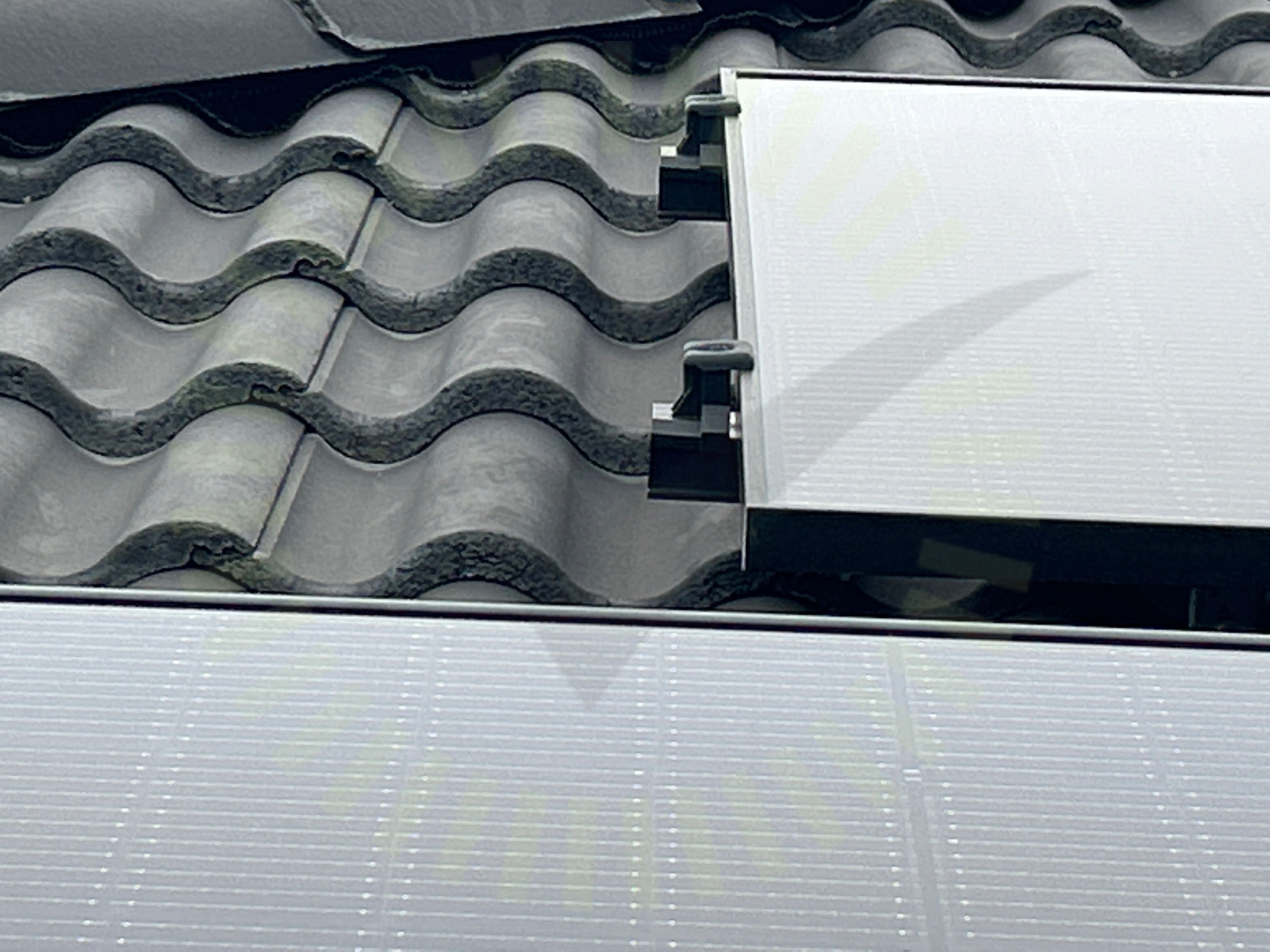

3.1 Klämmornas överlappning
Inte godkändKlämman överlappar inte tillräckligt på ramen.

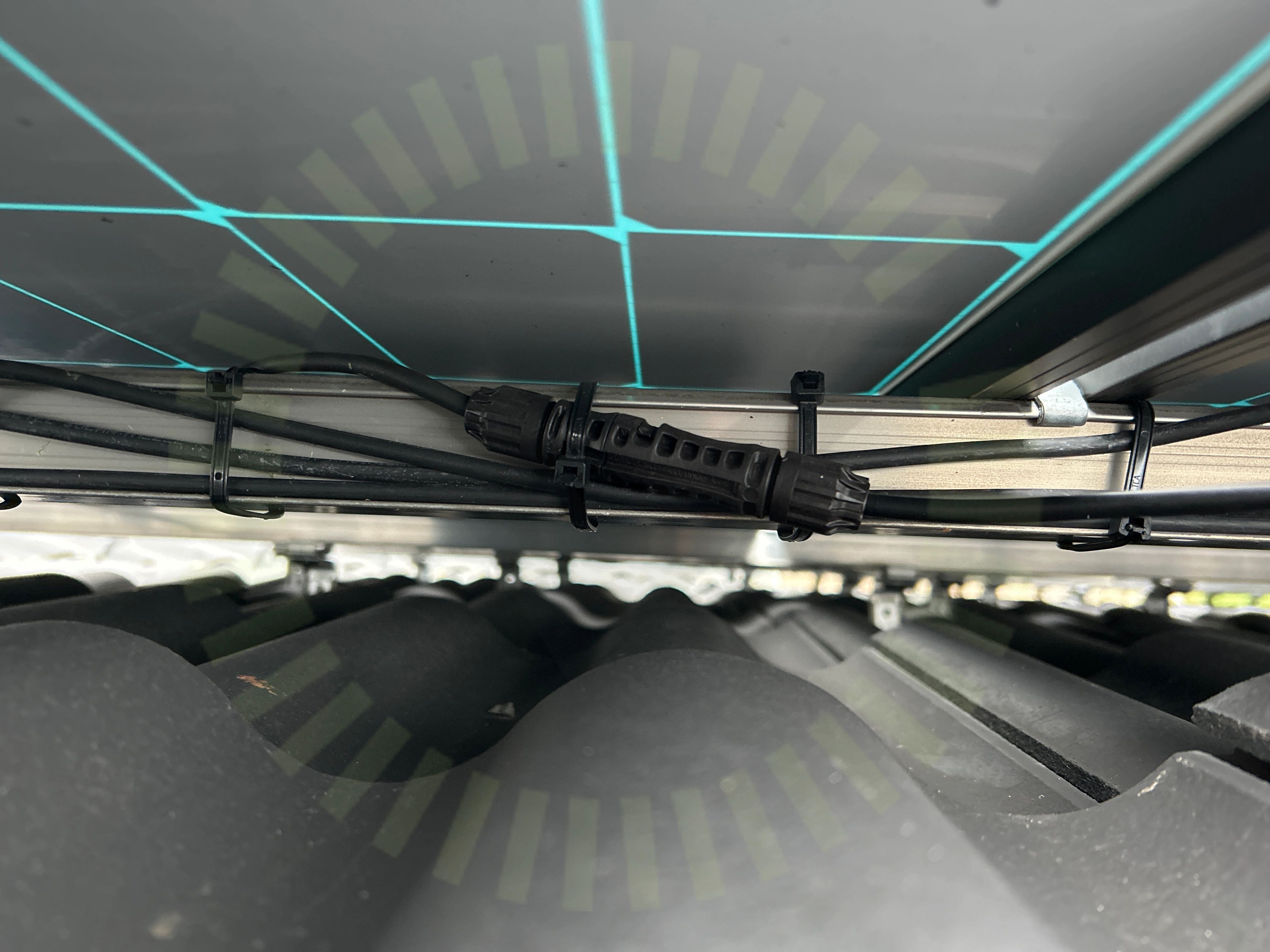

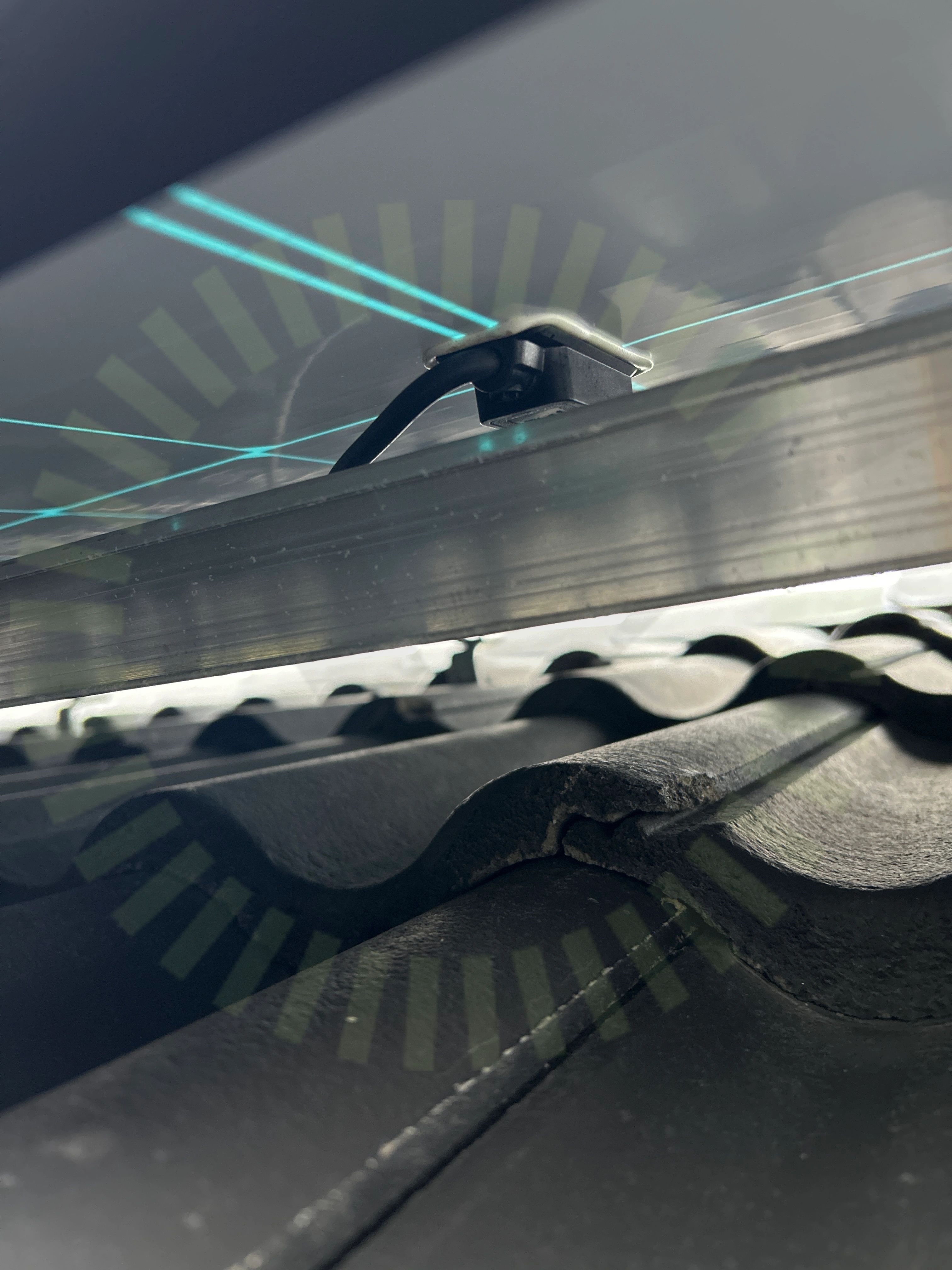

3.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

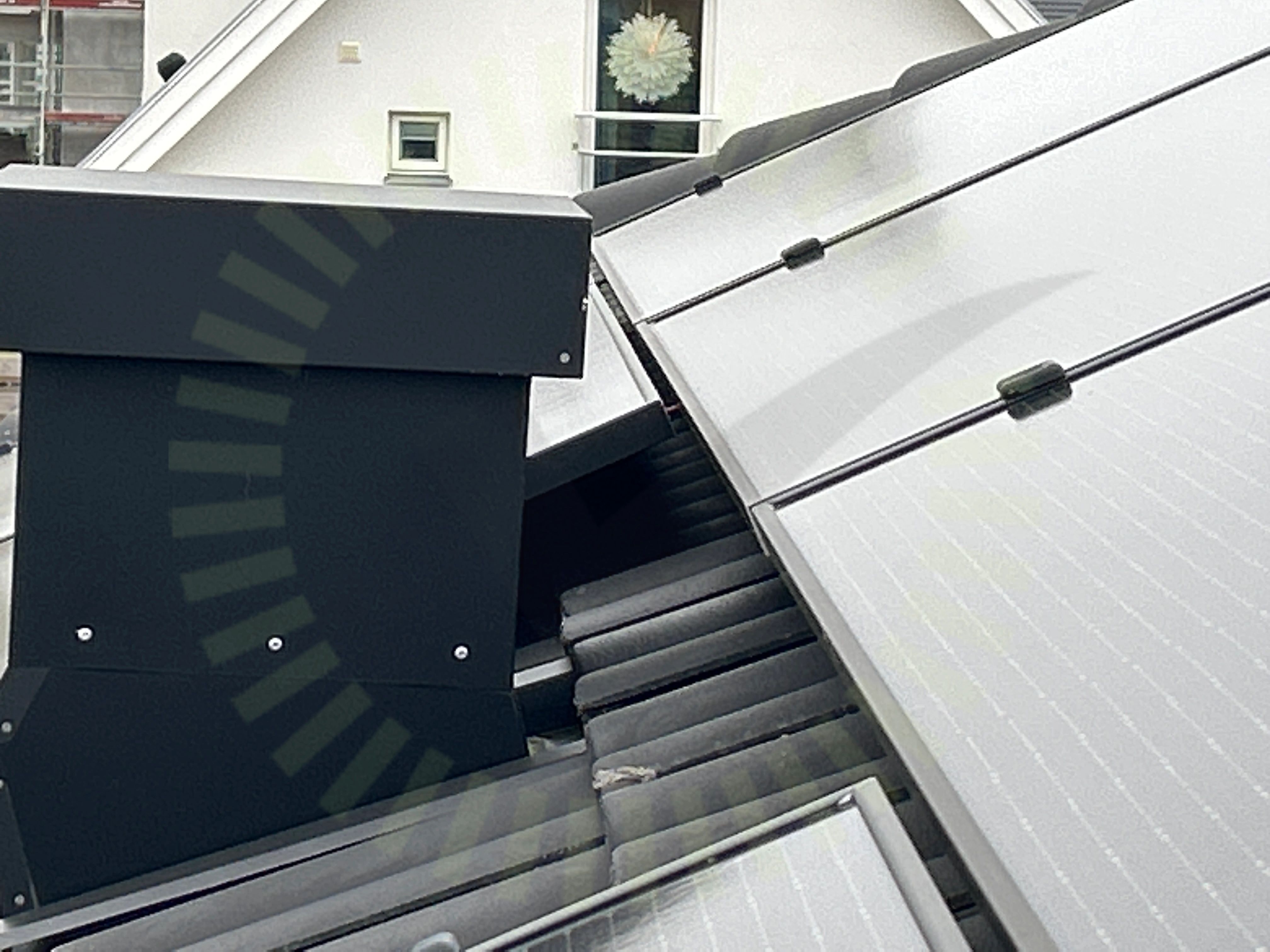

3.3 Skugga
Inte godkändPanelen är placerad i hård återkommande skugga.

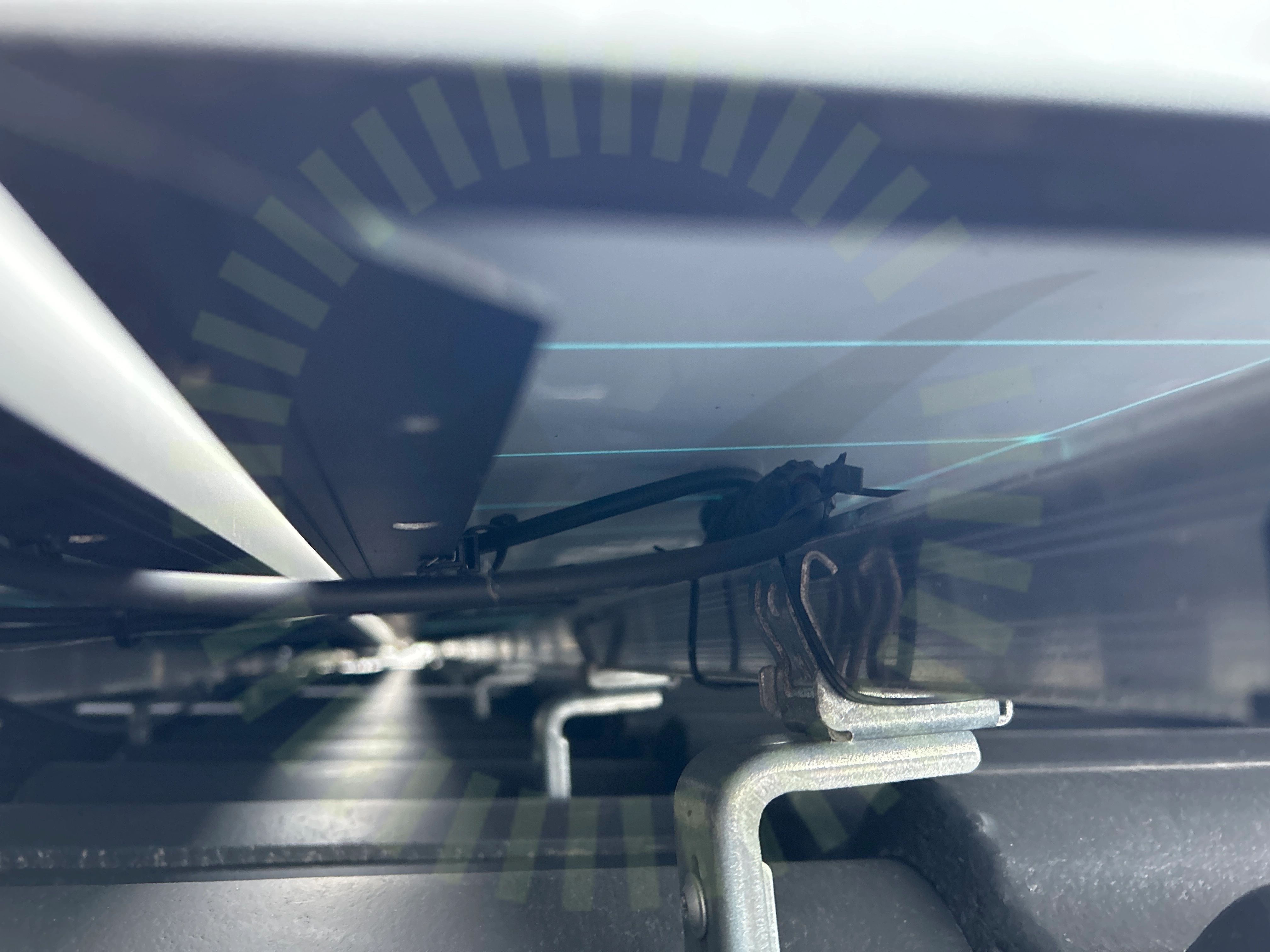

3.4 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

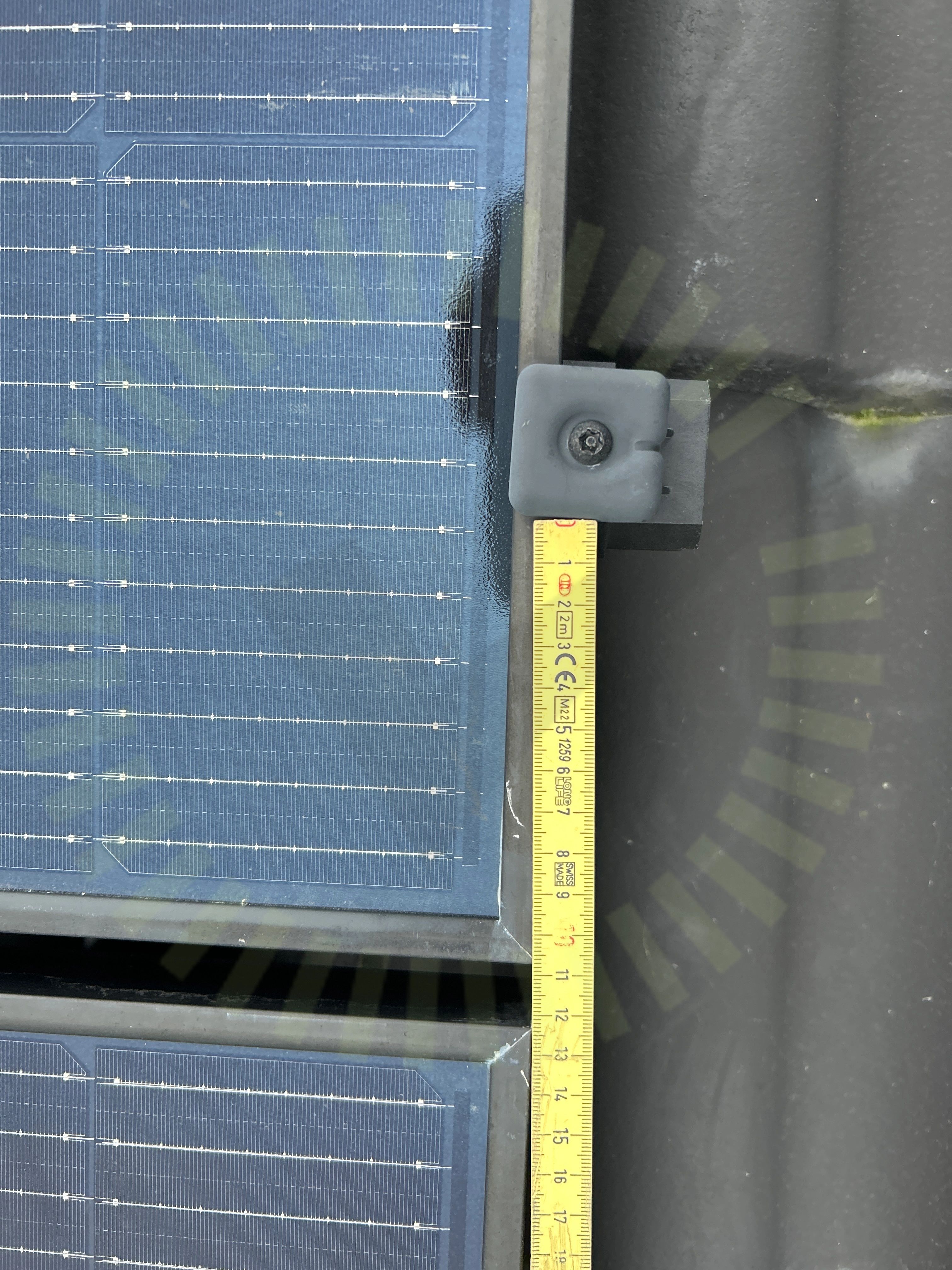

3.5 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar
3.6 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

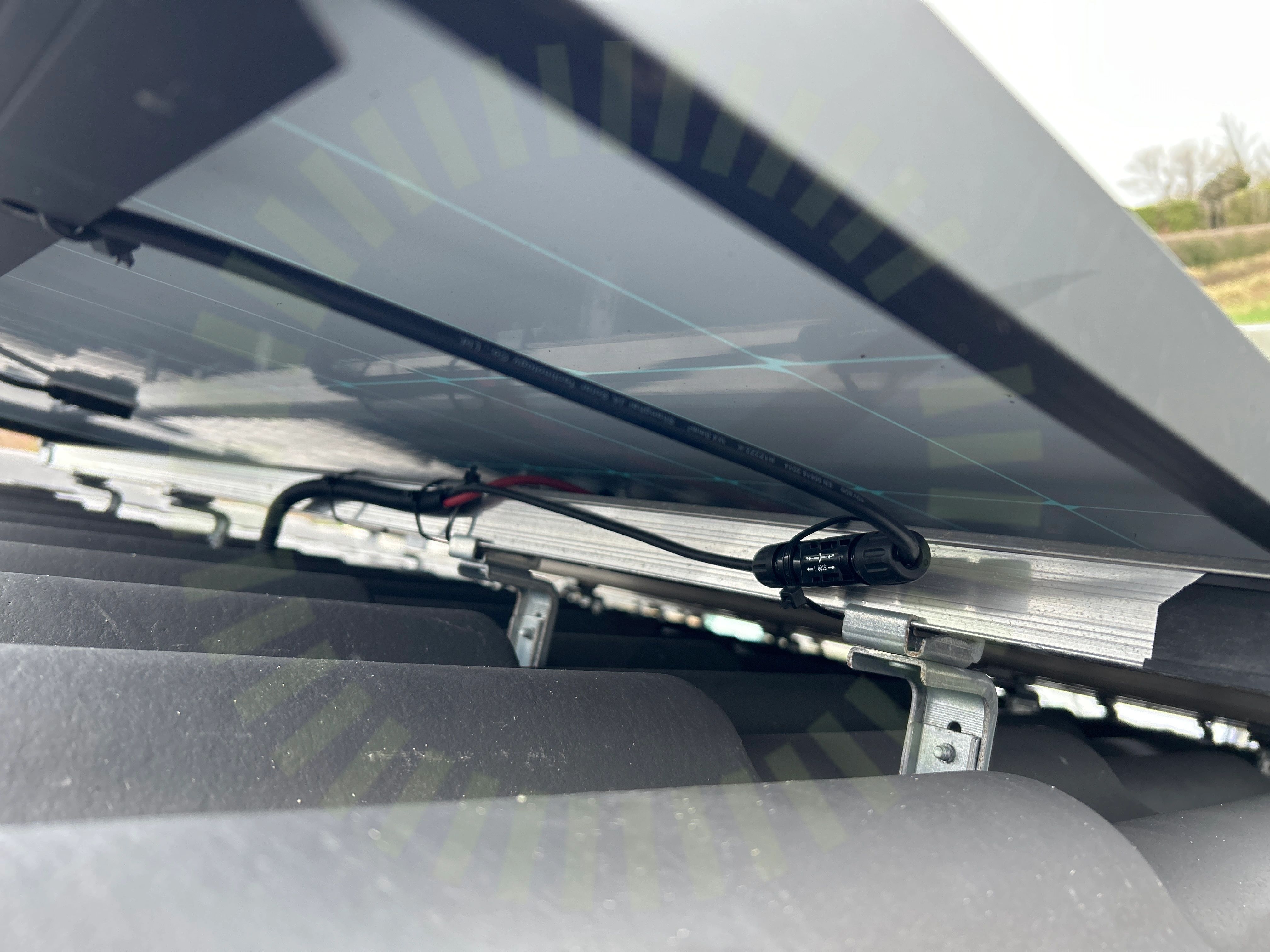

3.7 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
9/16Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterPanelramar separeradePunktbelastningSkador på panelSpänningar i ramSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Säkerhetsbrytare DC
Anmärkningar
2/85.1 Förskruvningar på ovansidan
RekommendationFörskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

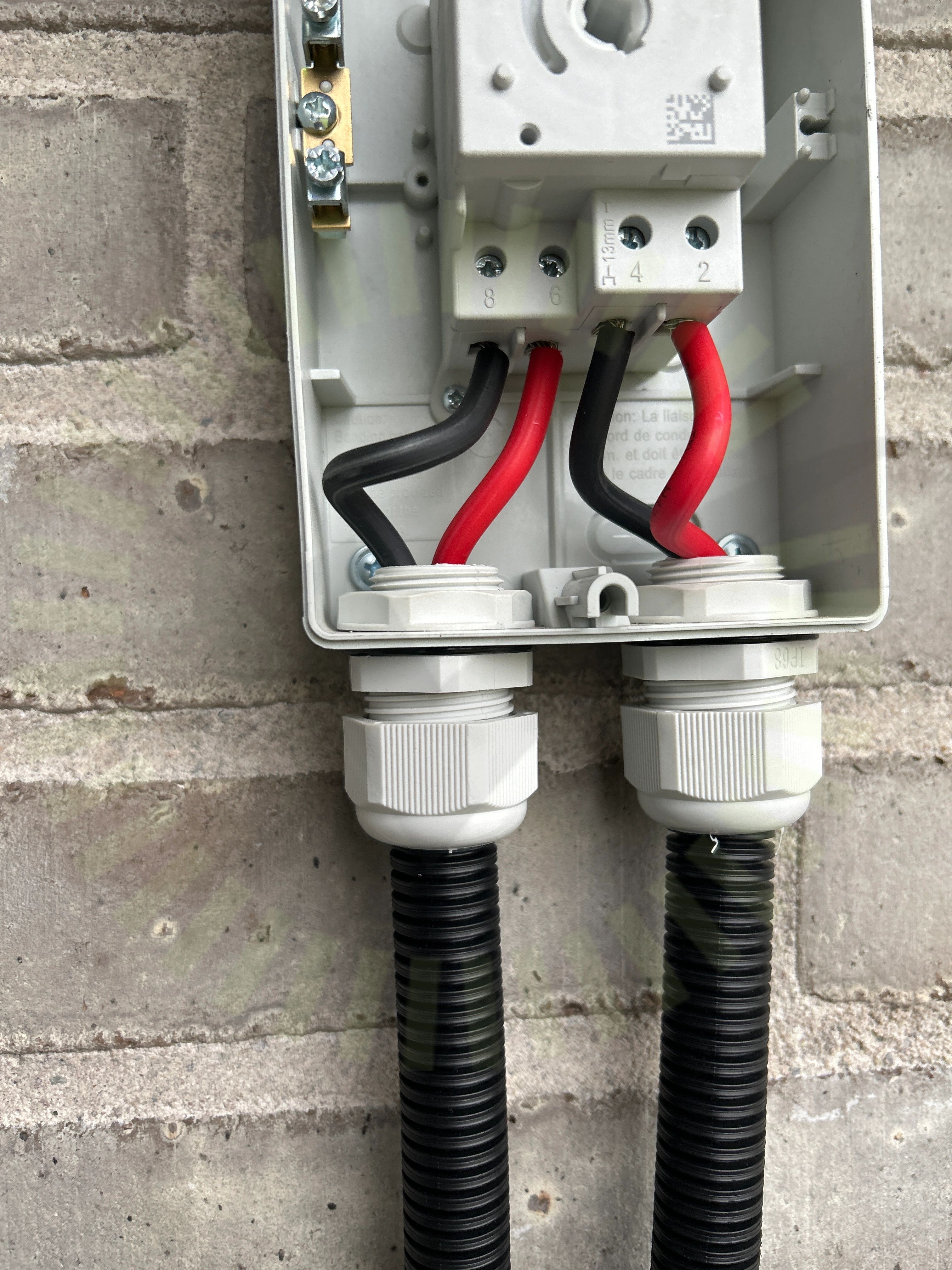

5.2 Kabelinföringar
Inte godkändKontramutter till förskruvning sitter inte fast.
Godkända kontrollpunkter
6/8Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Varselmärkning
Anmärkningar
2/46.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
9/36

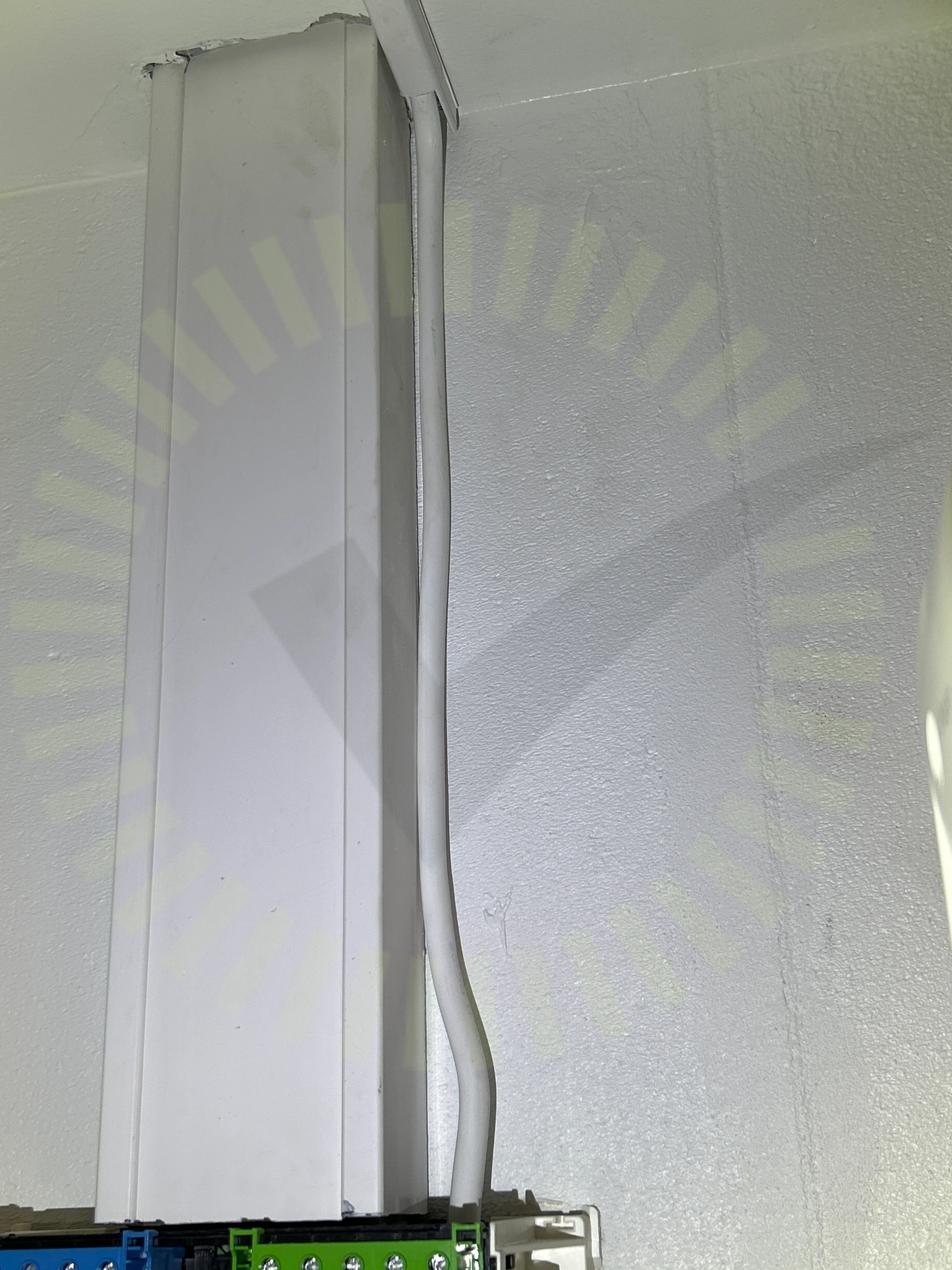

7.1 AC kablage förläggning
Inte godkändKablage ligger löst mellan kanal och central.
7.2 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Kanalerna som AC kablage ligger i är inte fastsatta och har på flera ställen släppt eller ligger helt lösa utan uppfästning.
SS 436 40 00 (522.8.4)

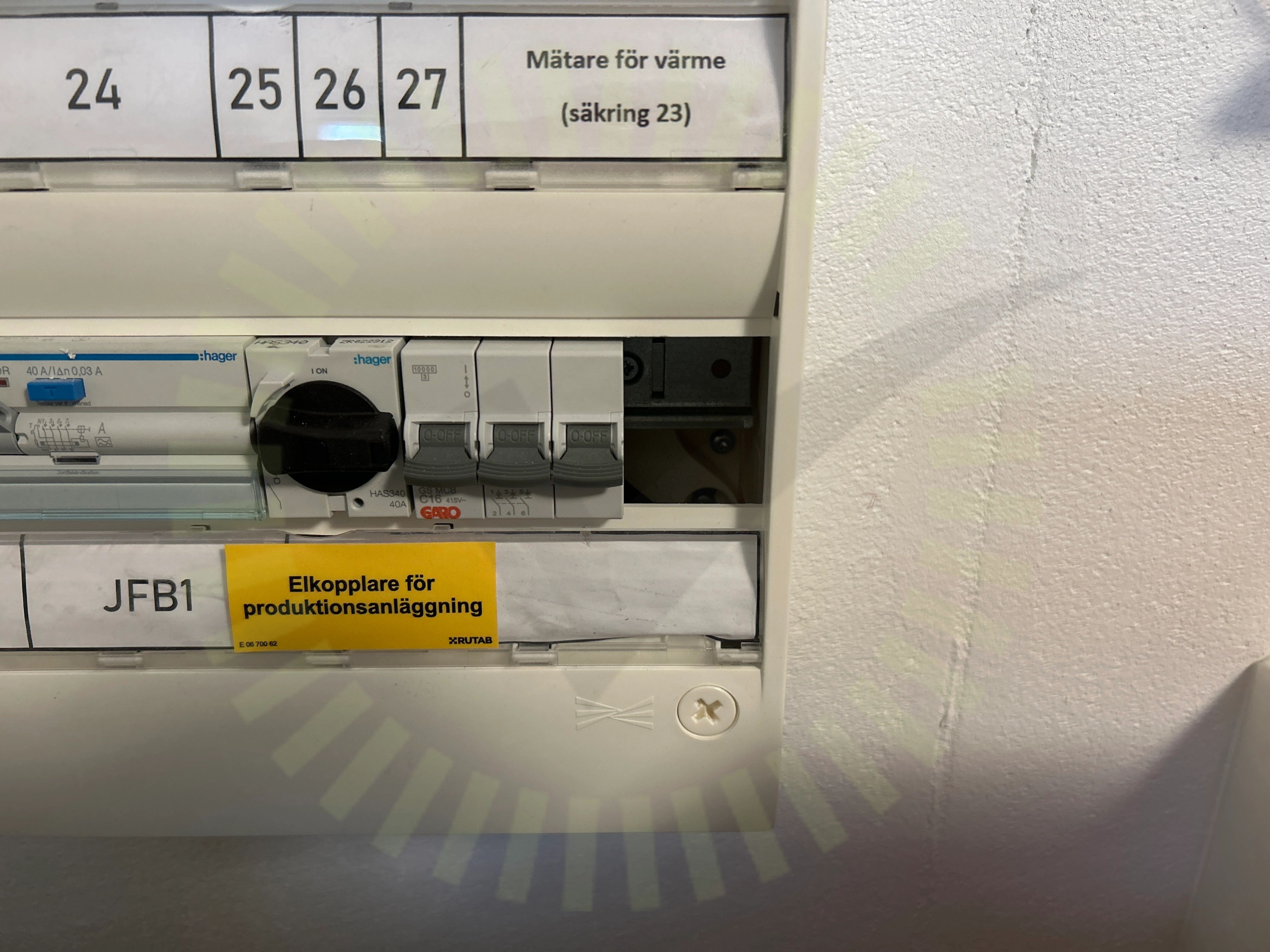

7.3 Beröringsskydd
Inte godkändBeröringsskydd för centralen har inte monterats efter säkringar har satts dit.

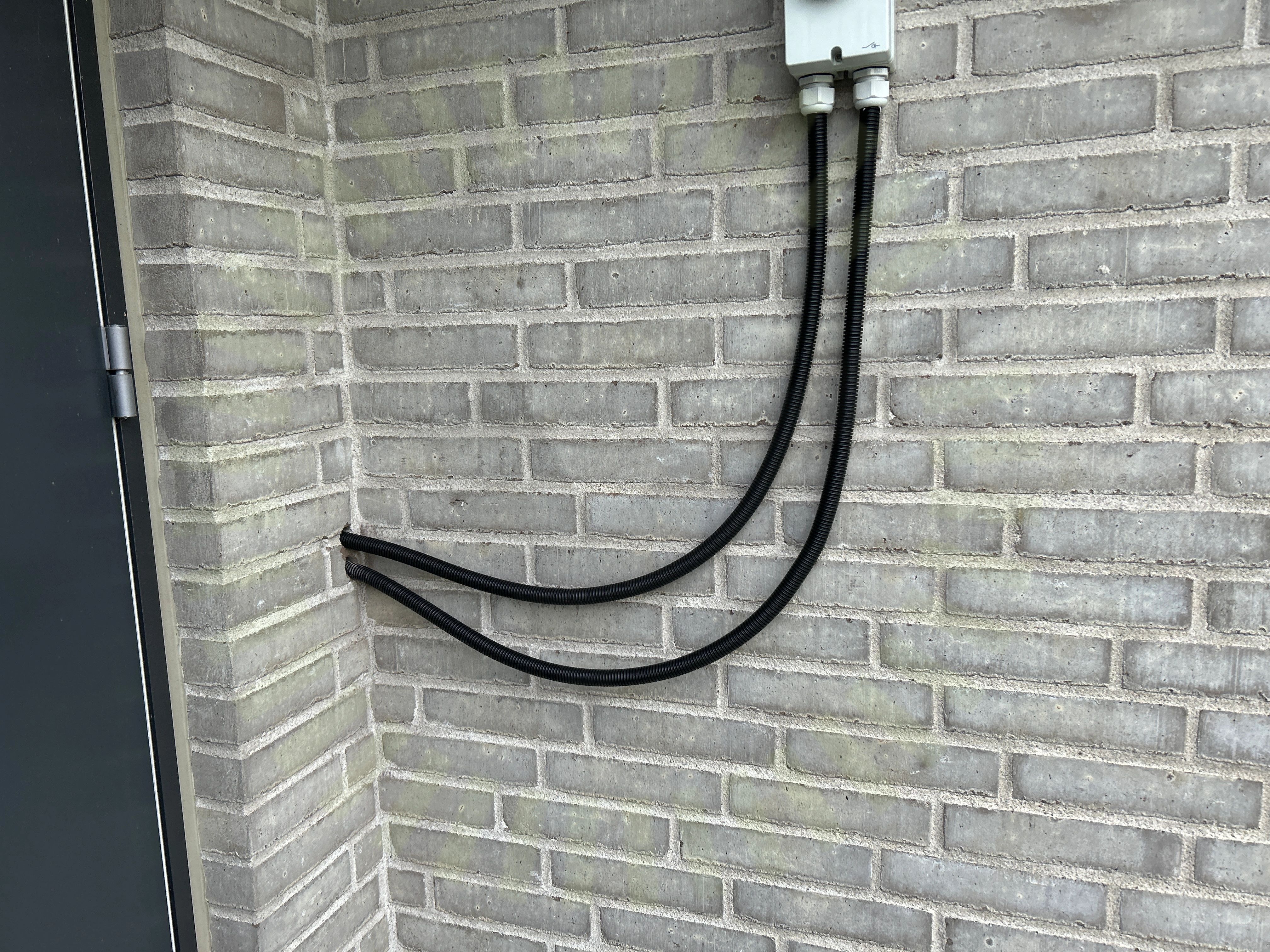

7.4 DC Kablage förläggning
Inte godkändDC kablaget är inte uppfäst så det har tillräckligt stöd.

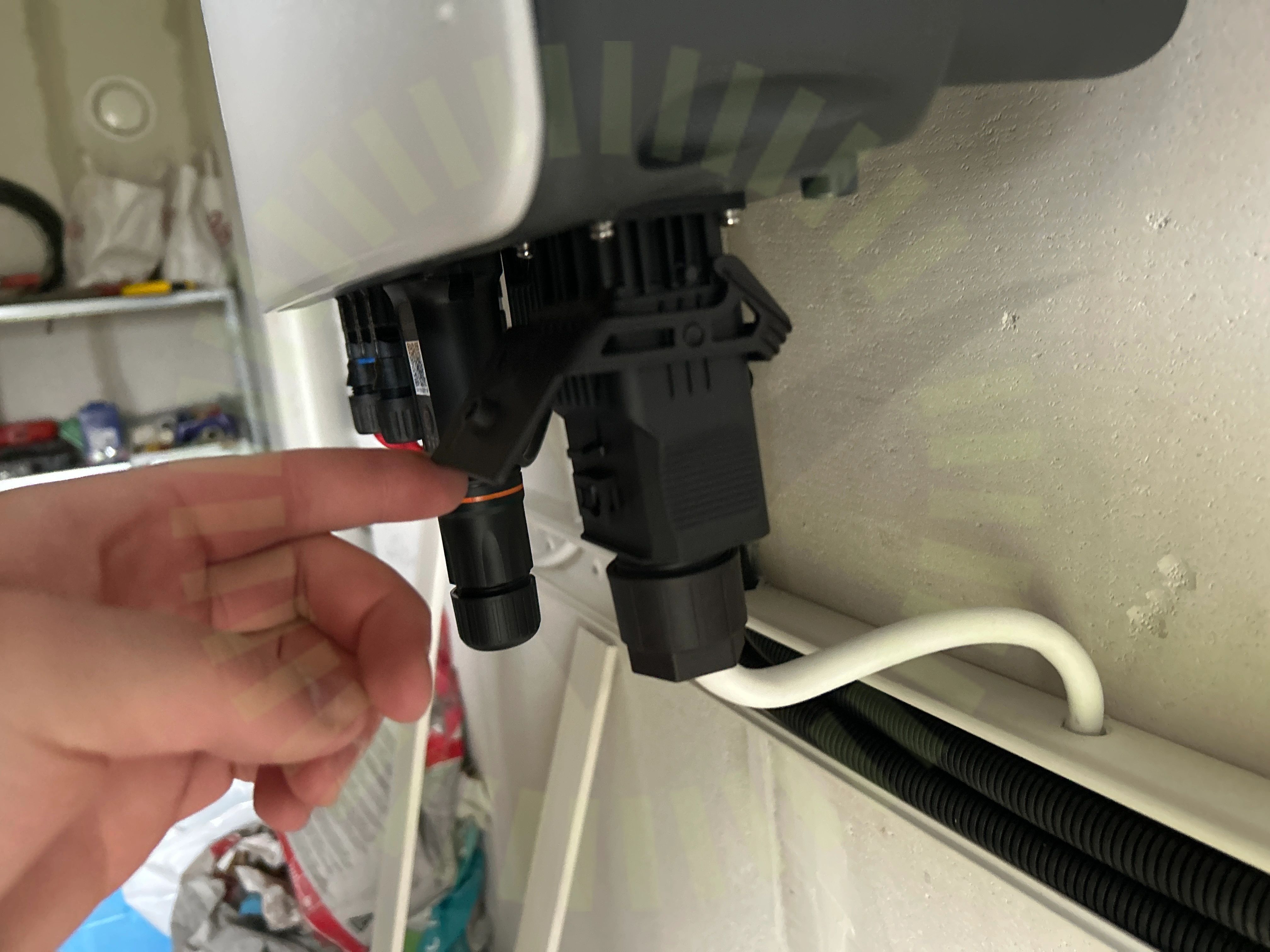

7.5 Förskruvning
Inte godkändLåsning för AC kontakten är inte åtdragen.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

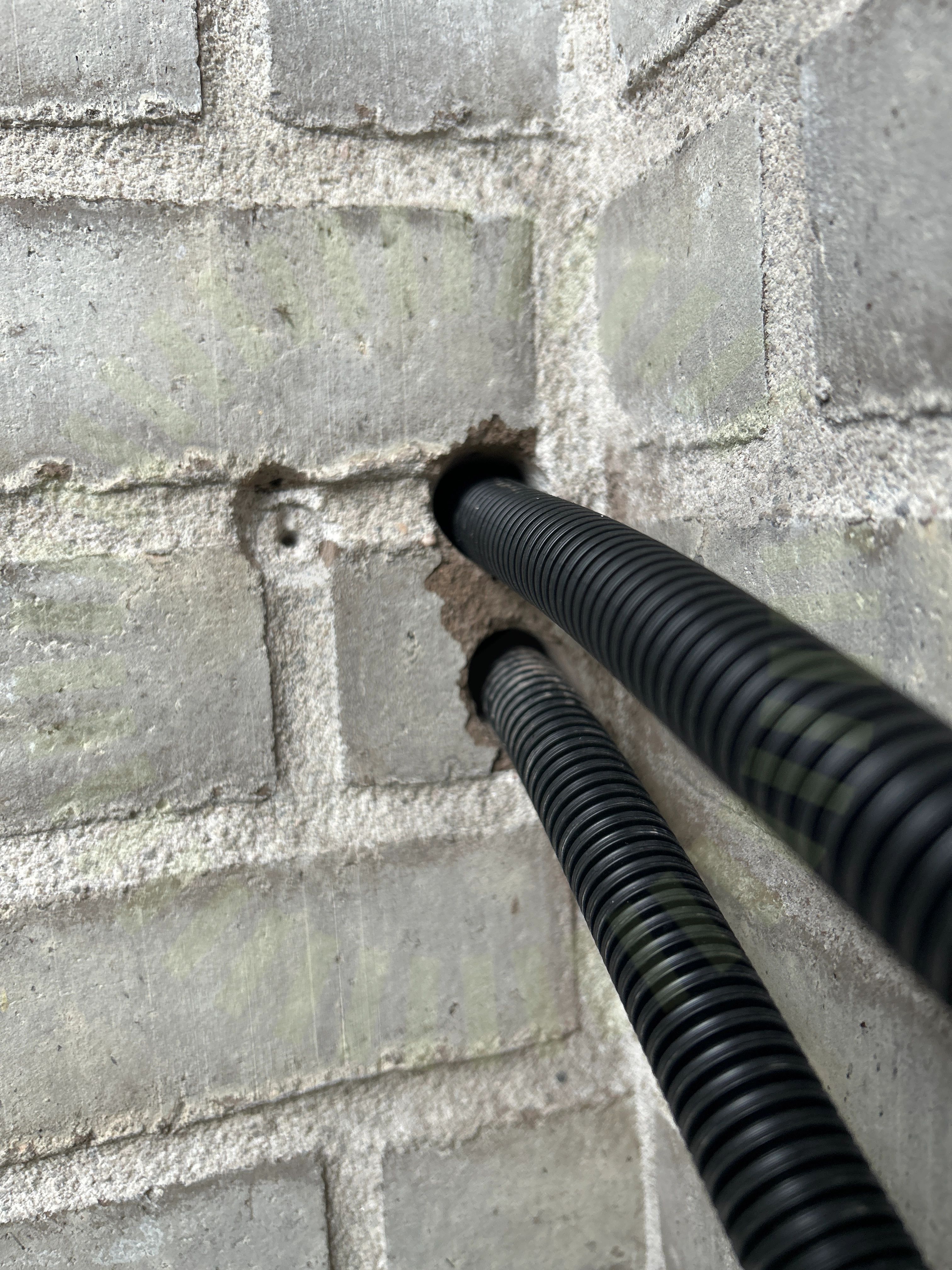

7.6 Genomföringar
Inte godkändGenomföringar är inte tätade.
SS 436 40 00 (527.2.1)
7.7 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
7.8 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

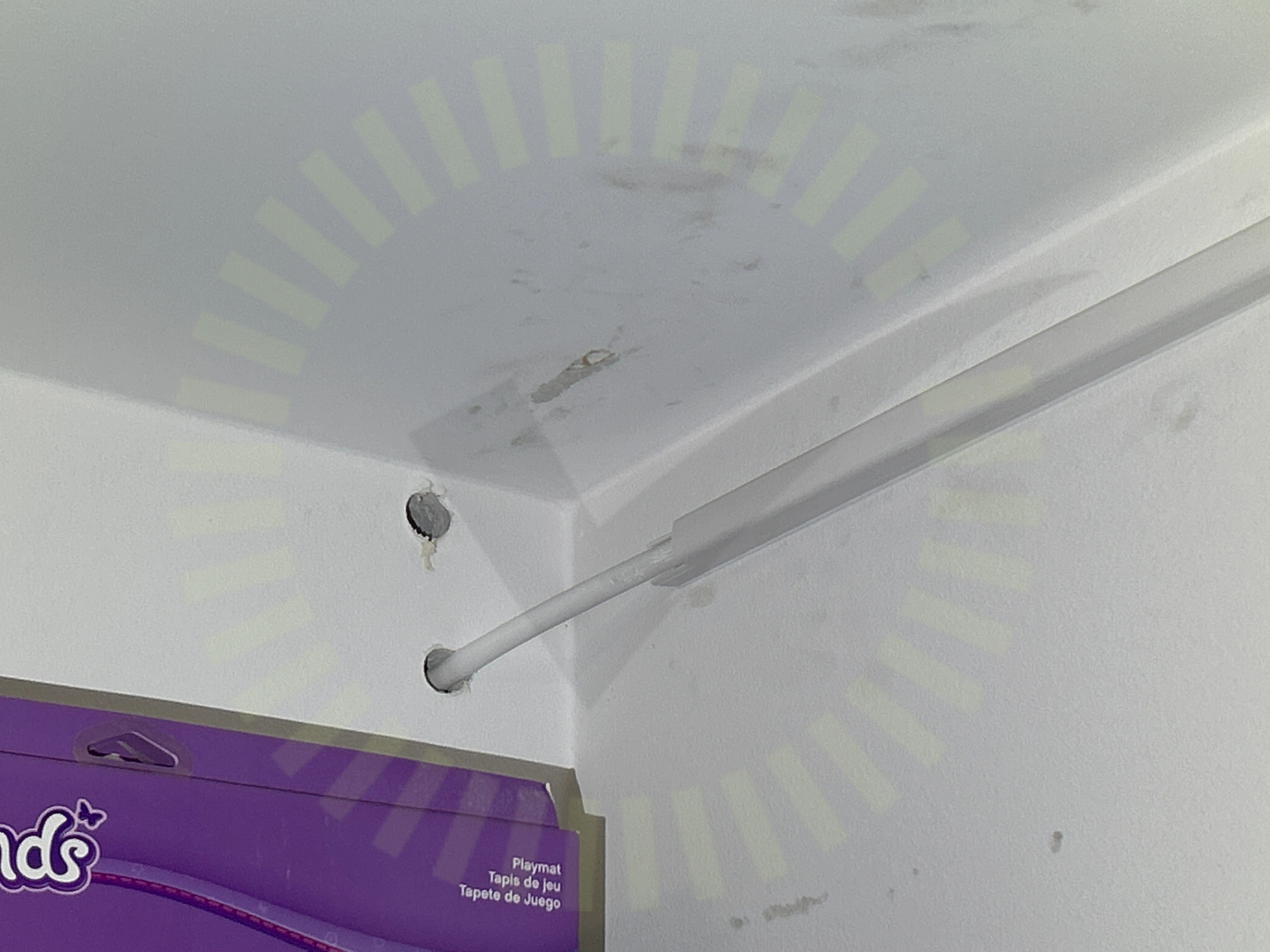

7.9 Skador
Inte godkändHål är tagna i väggar och inte använda. När man tagit hålet har man också skadat väggen.
Godkända kontrollpunkter
27/36Anslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
