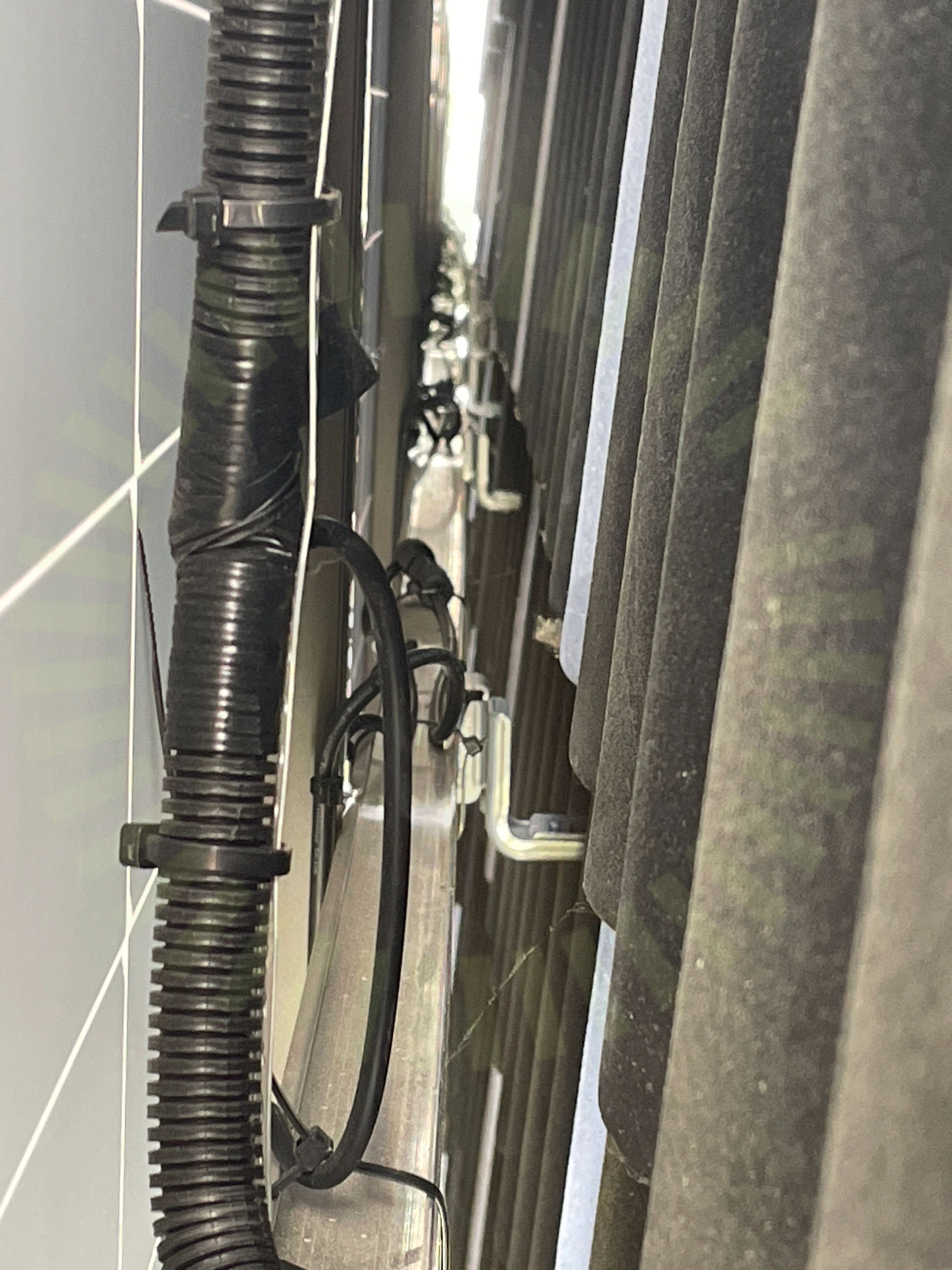

1.1 Panelkablagets böjradie
Inte godkändKablar har en för skarp böjradie.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Öppet helgfria vardagar 8-17Ring 010-303 07 40
Installation genom
Datum
Ort
Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kablar har en för skarp böjradie.

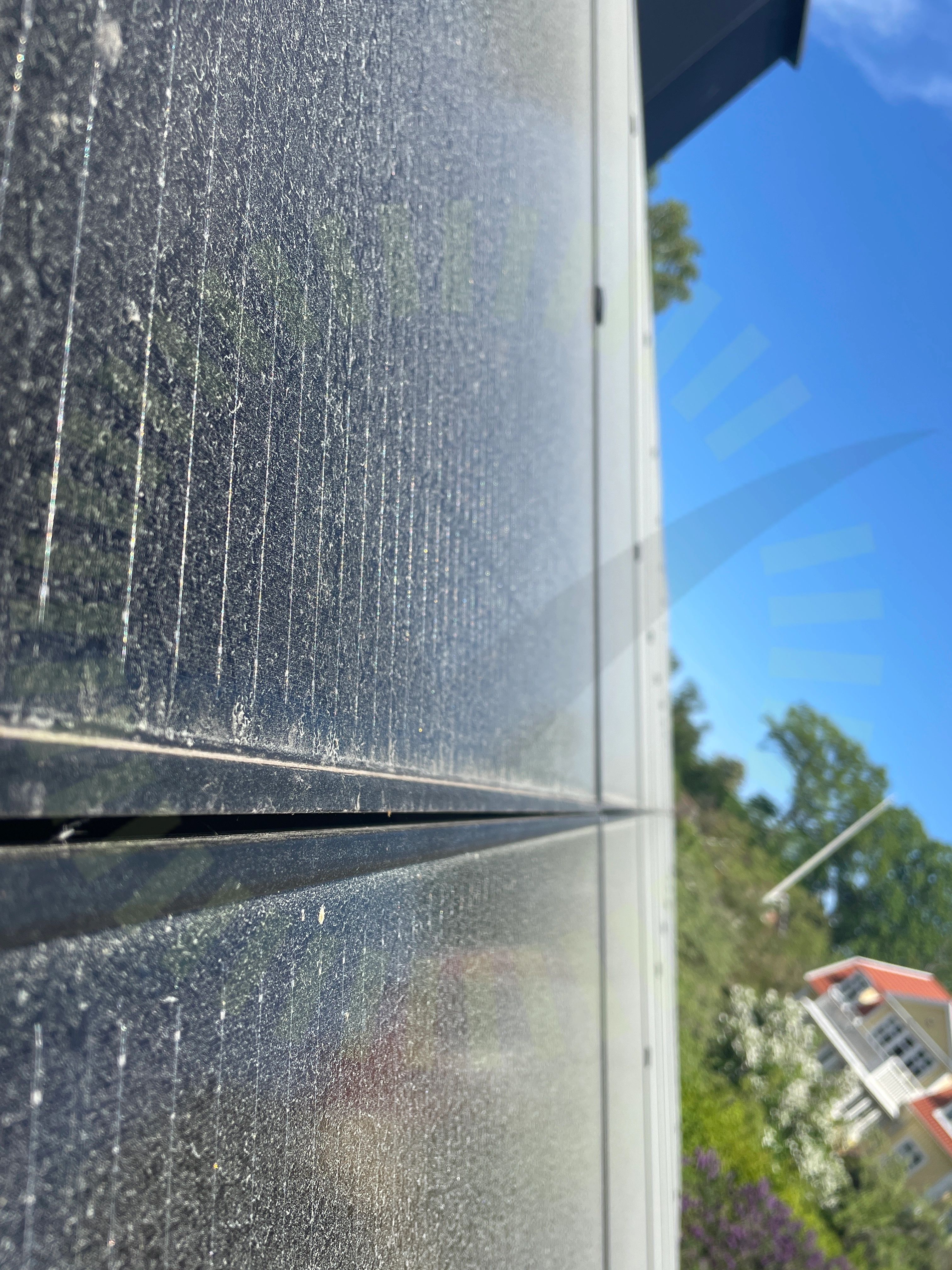

Panelernas ramar är inte separerade.
DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

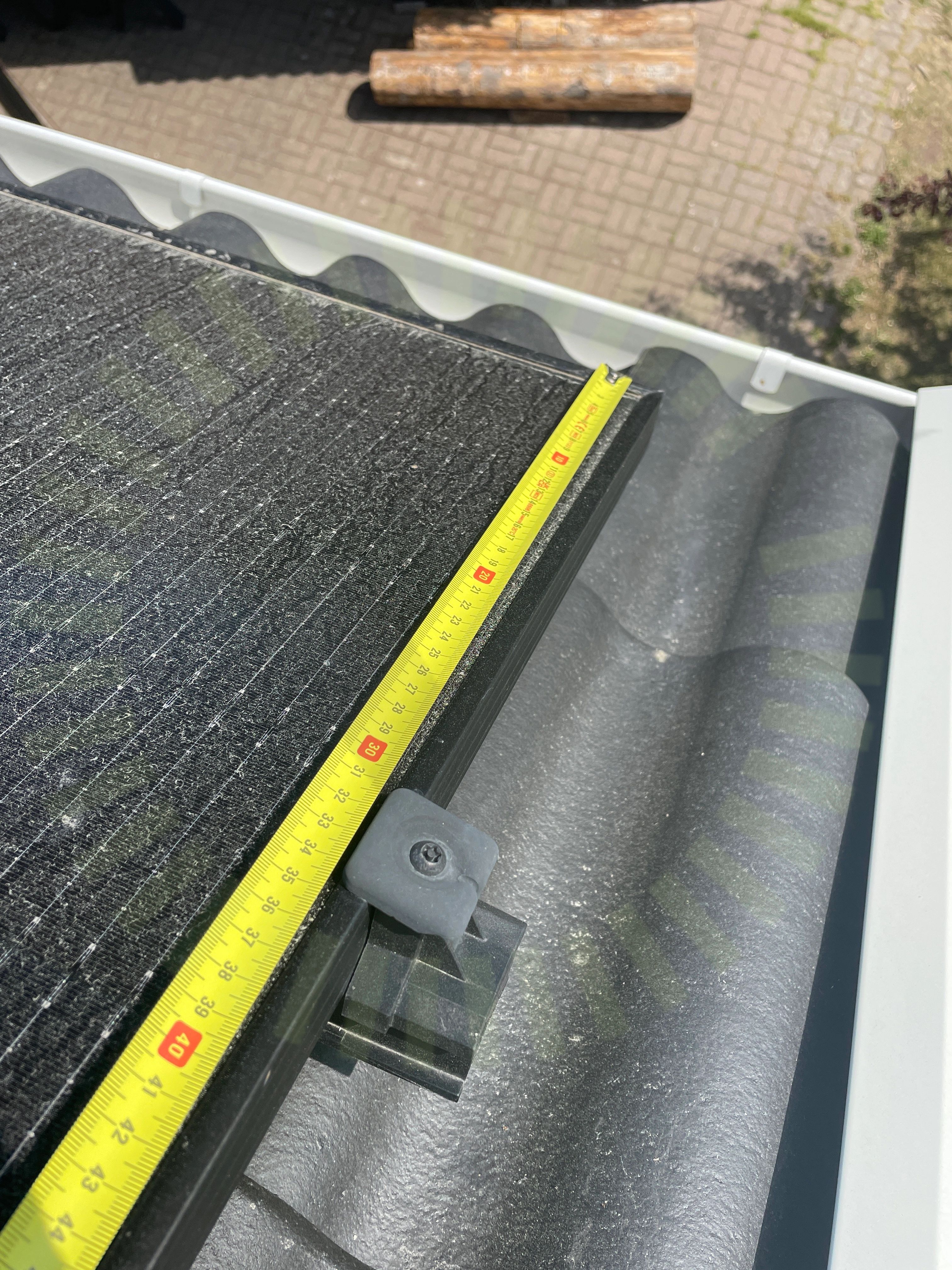

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

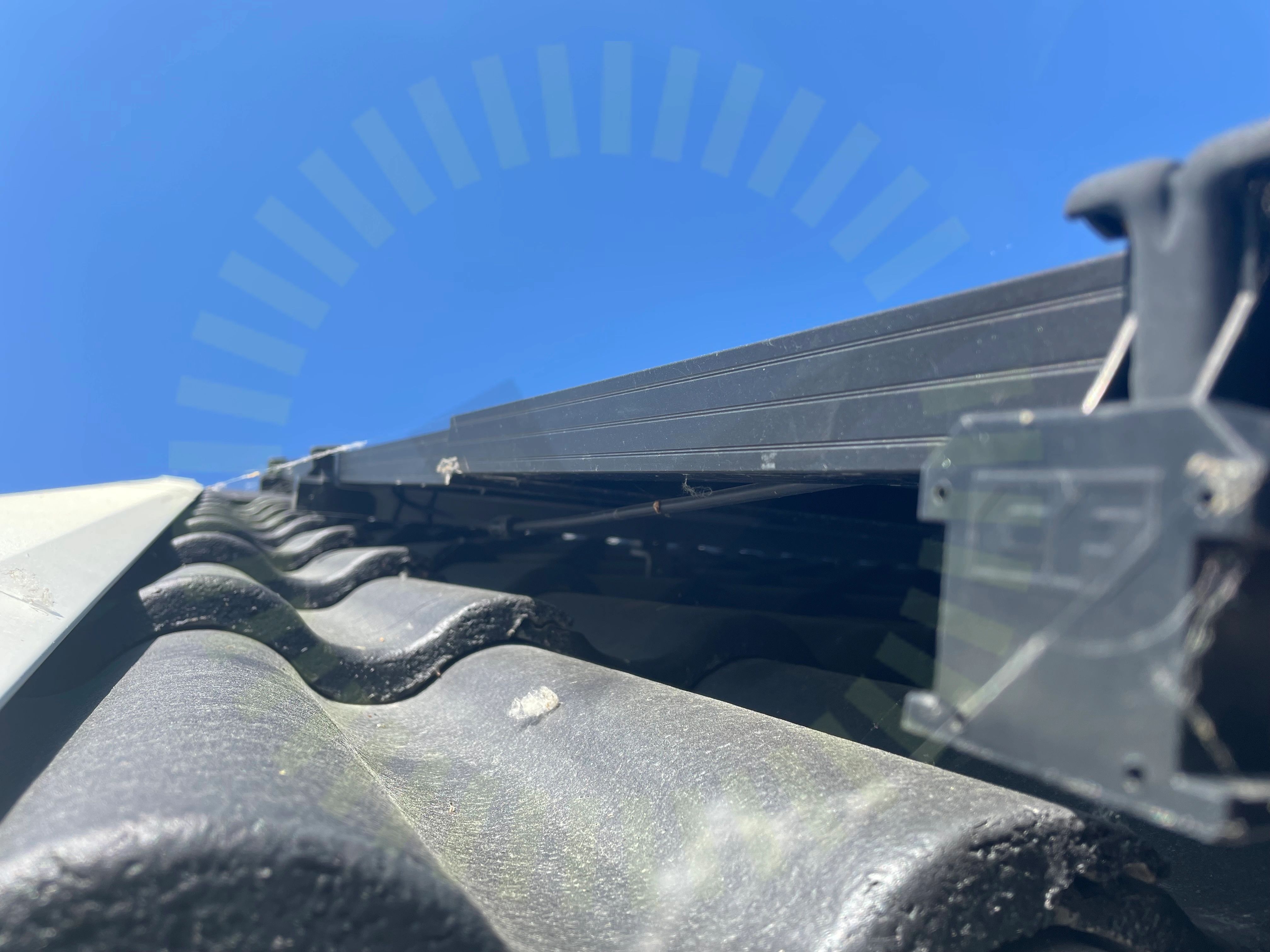

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Böjar ska ha en sån radie att ledare och kablar inte skadas.

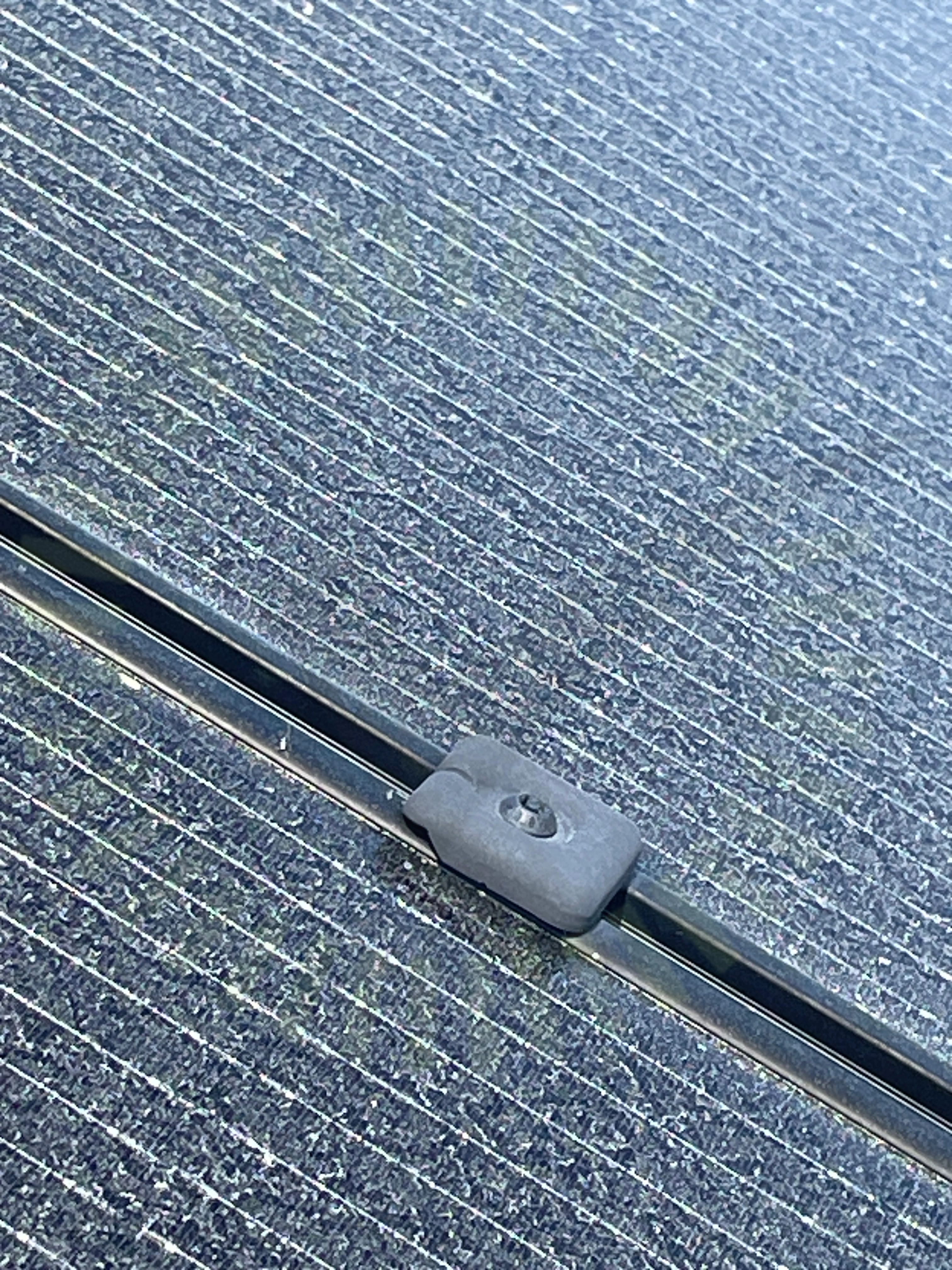

Mittklämmans dräneringskanal är inte vänd neråt.

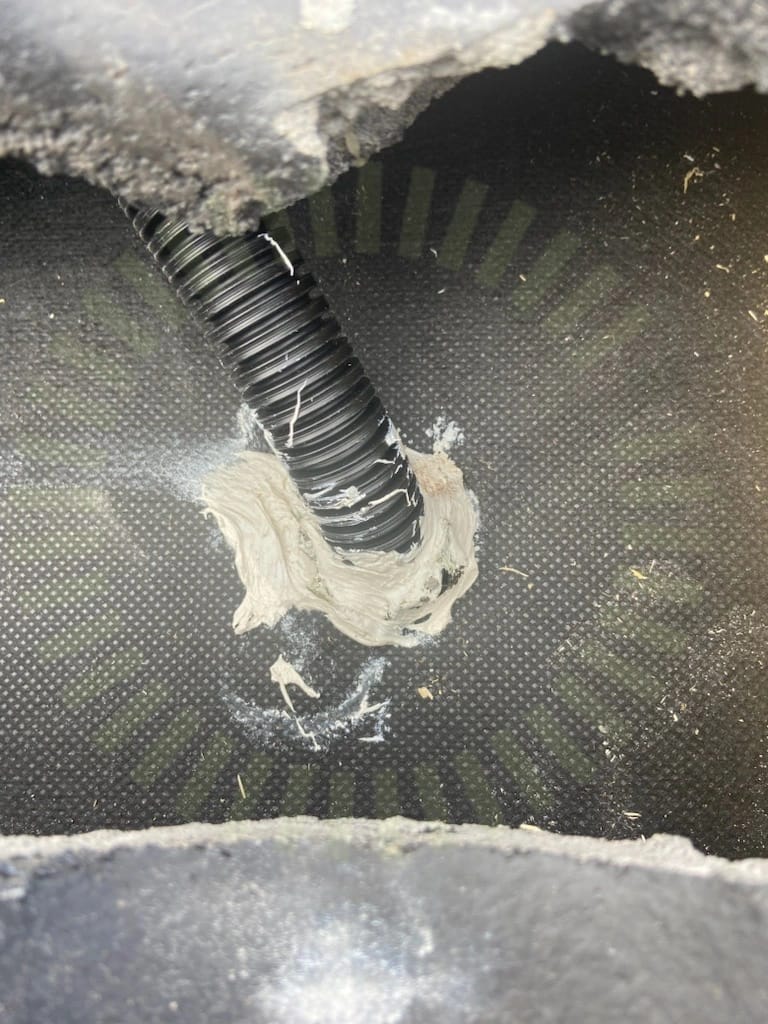

Takgenomföring är inte fackmässigt utförd.
Skenan sticker ut för mycket från panel. Ska vara mellan 20-35 mm medför att ändklämman ej klämmer panel på avsett sätt

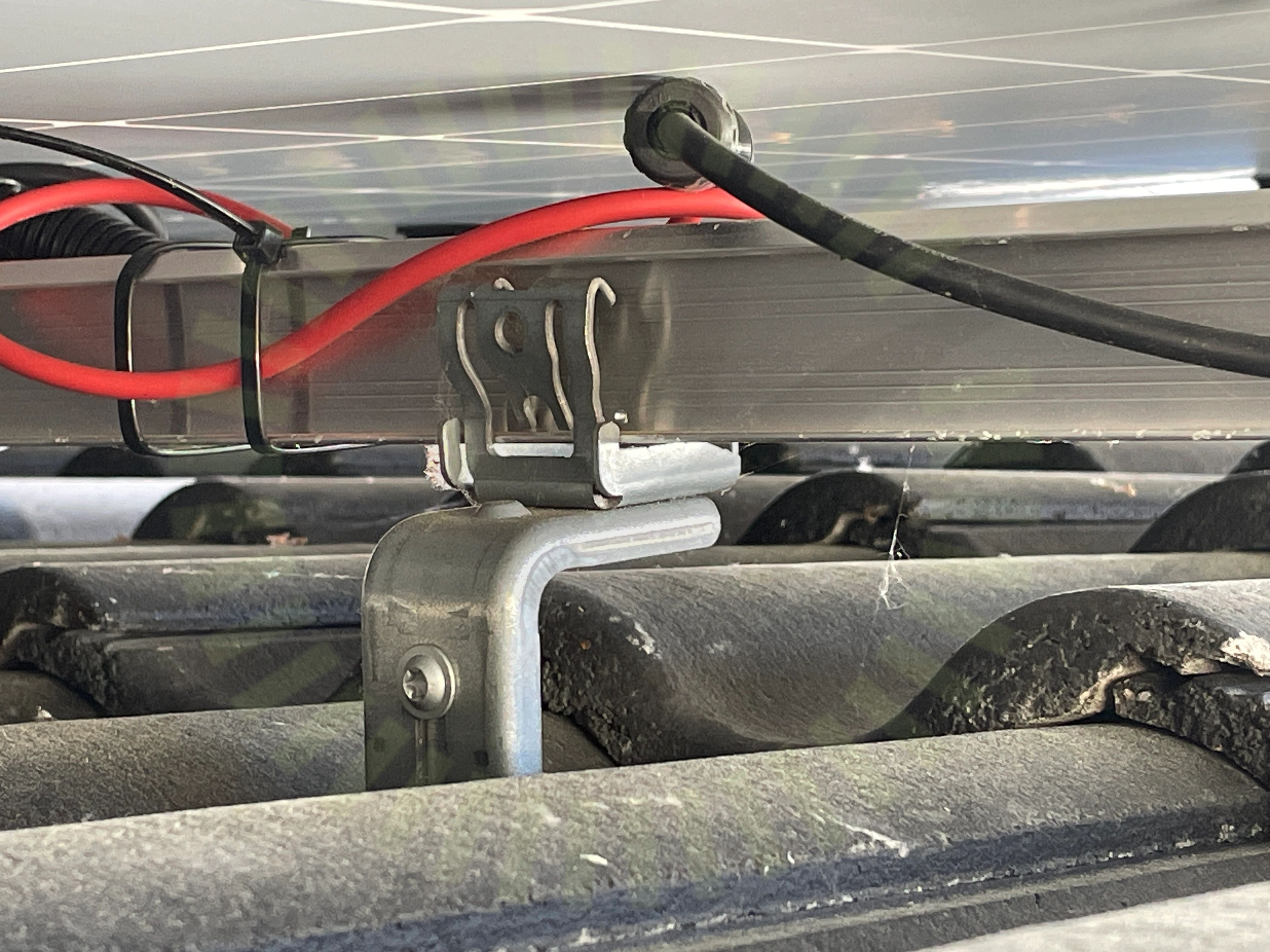

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.
Överhänget från sista infästningskrok är inte korrekt. Uppmätt 40 cm.
Lastberäkning saknas

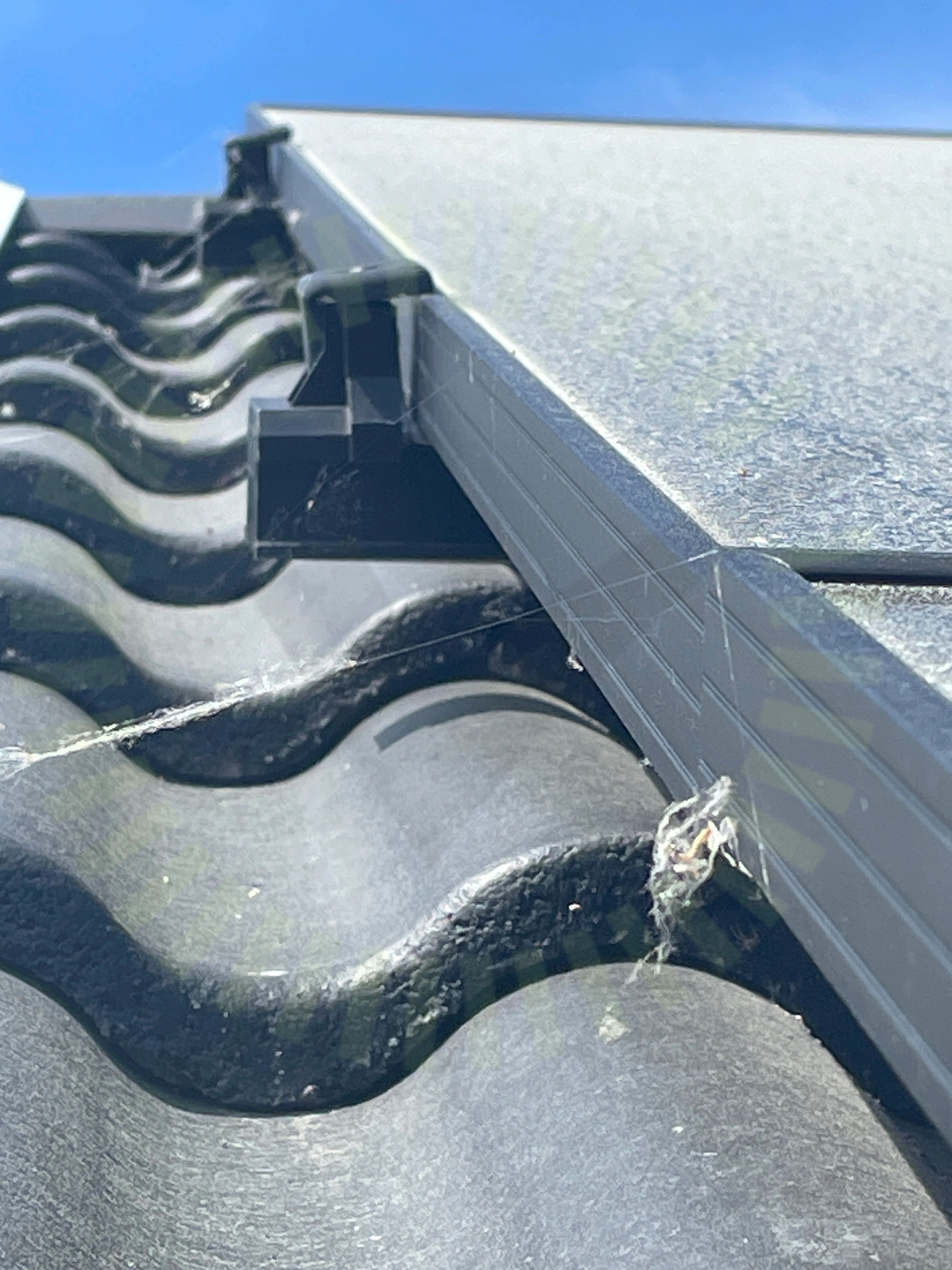

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Max uppmätt avstånd är 120 cm

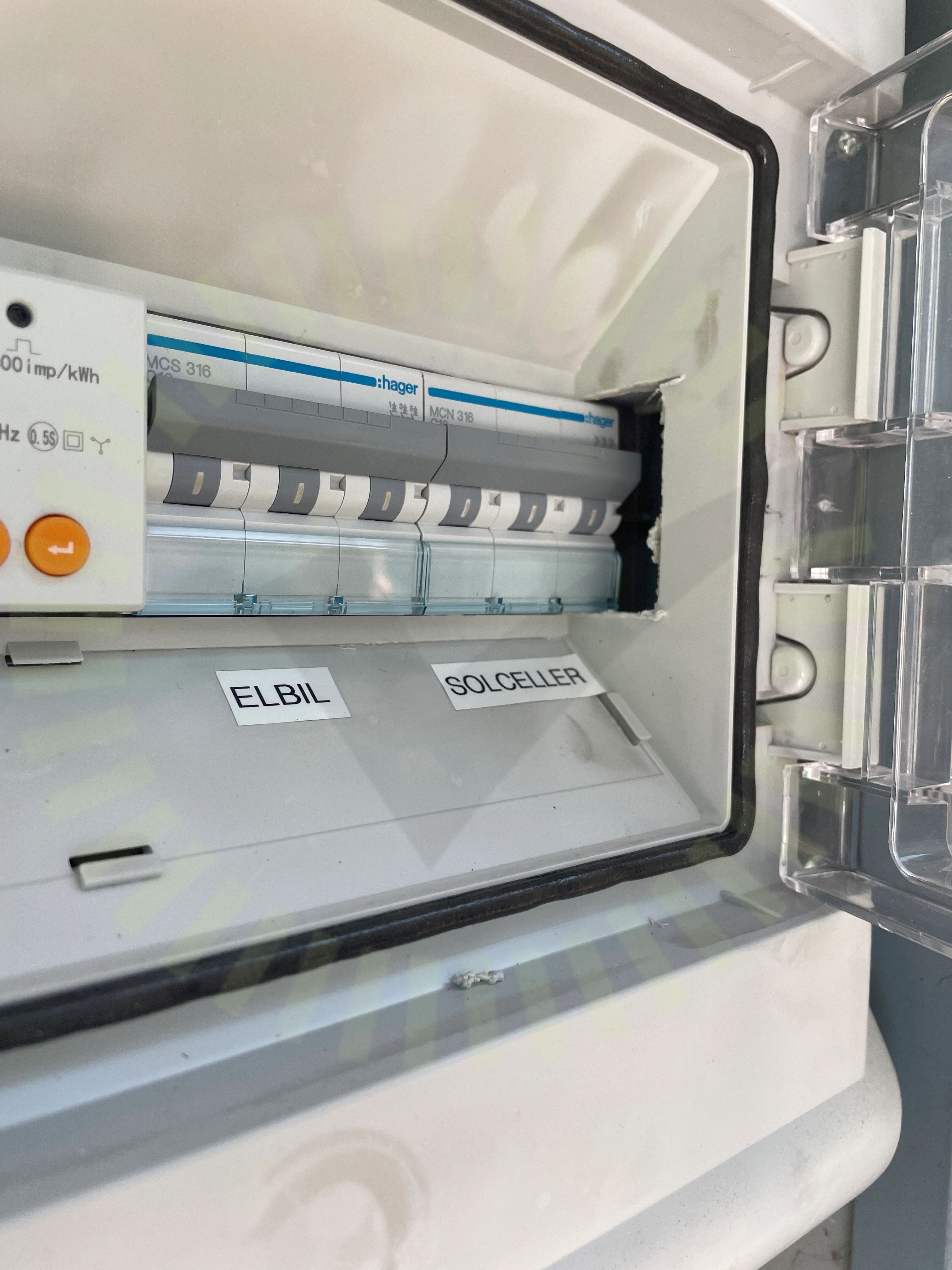

Kapsling är modifierad för att rymma fler platser än avsett
PEN-ledare är inte korrekt utförd i ny undercentral. Fyrledarsystem framdraget med 6mm PEN.

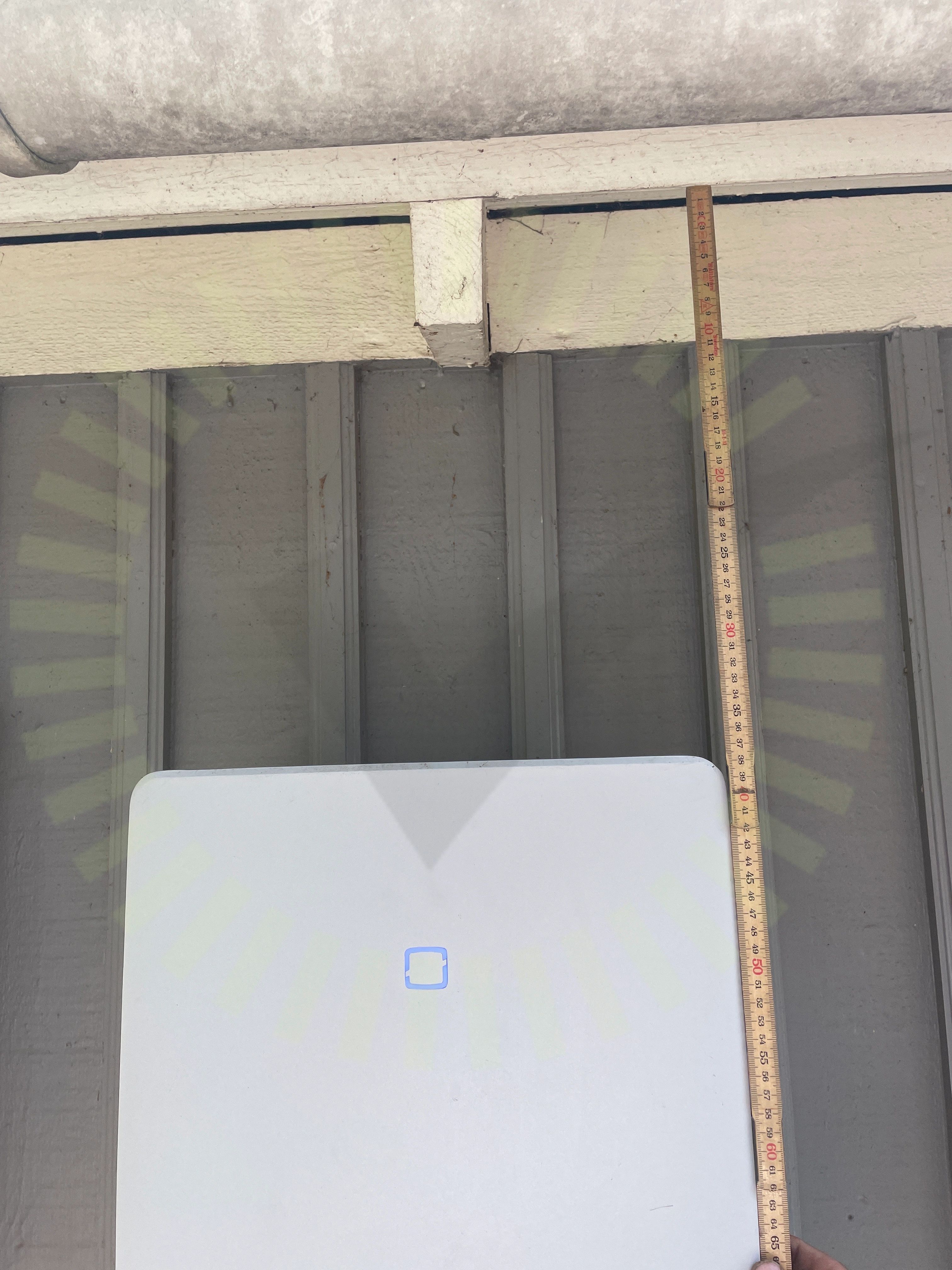

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

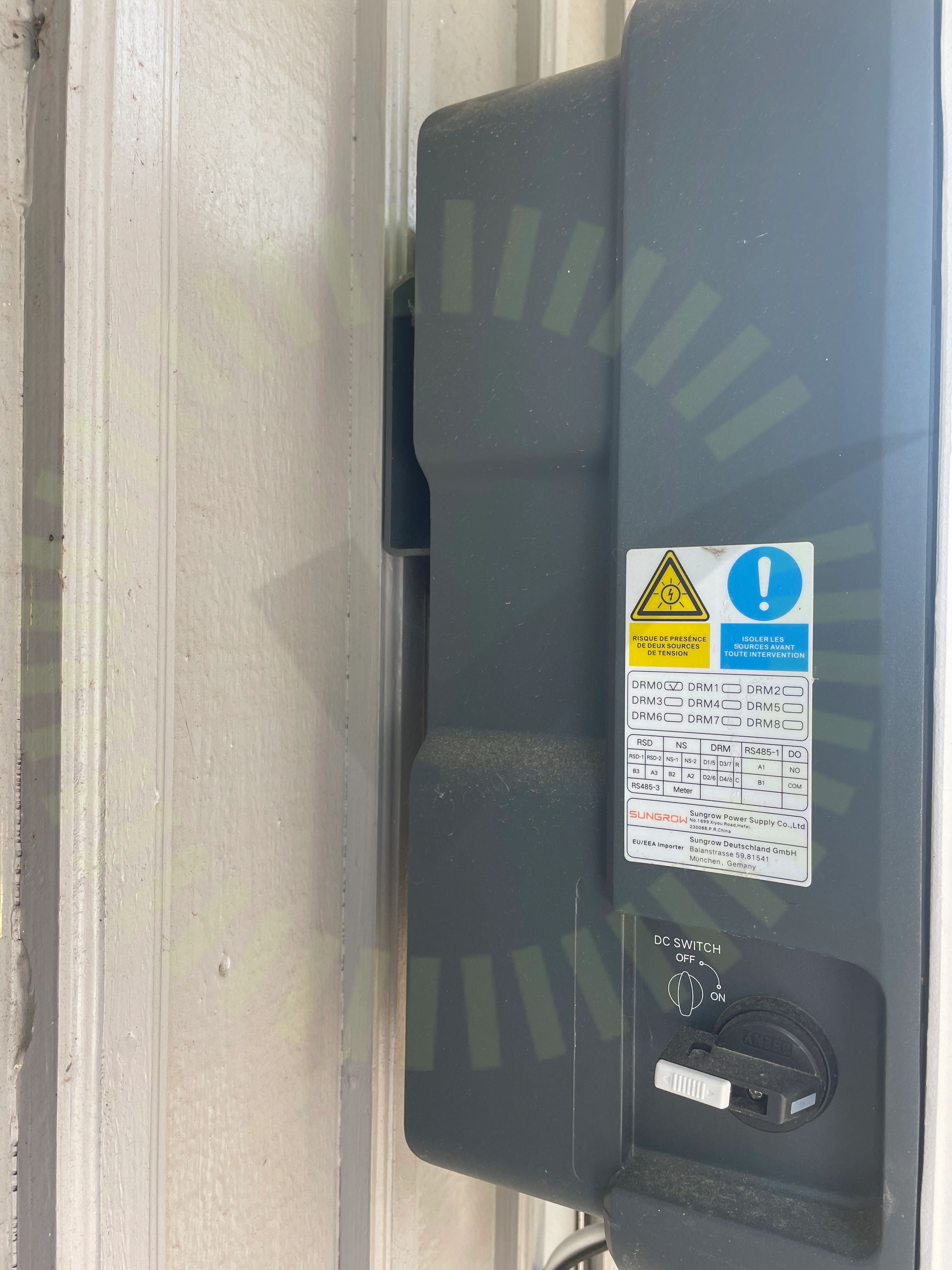

Växelriktare får ej monteras på brännbart material

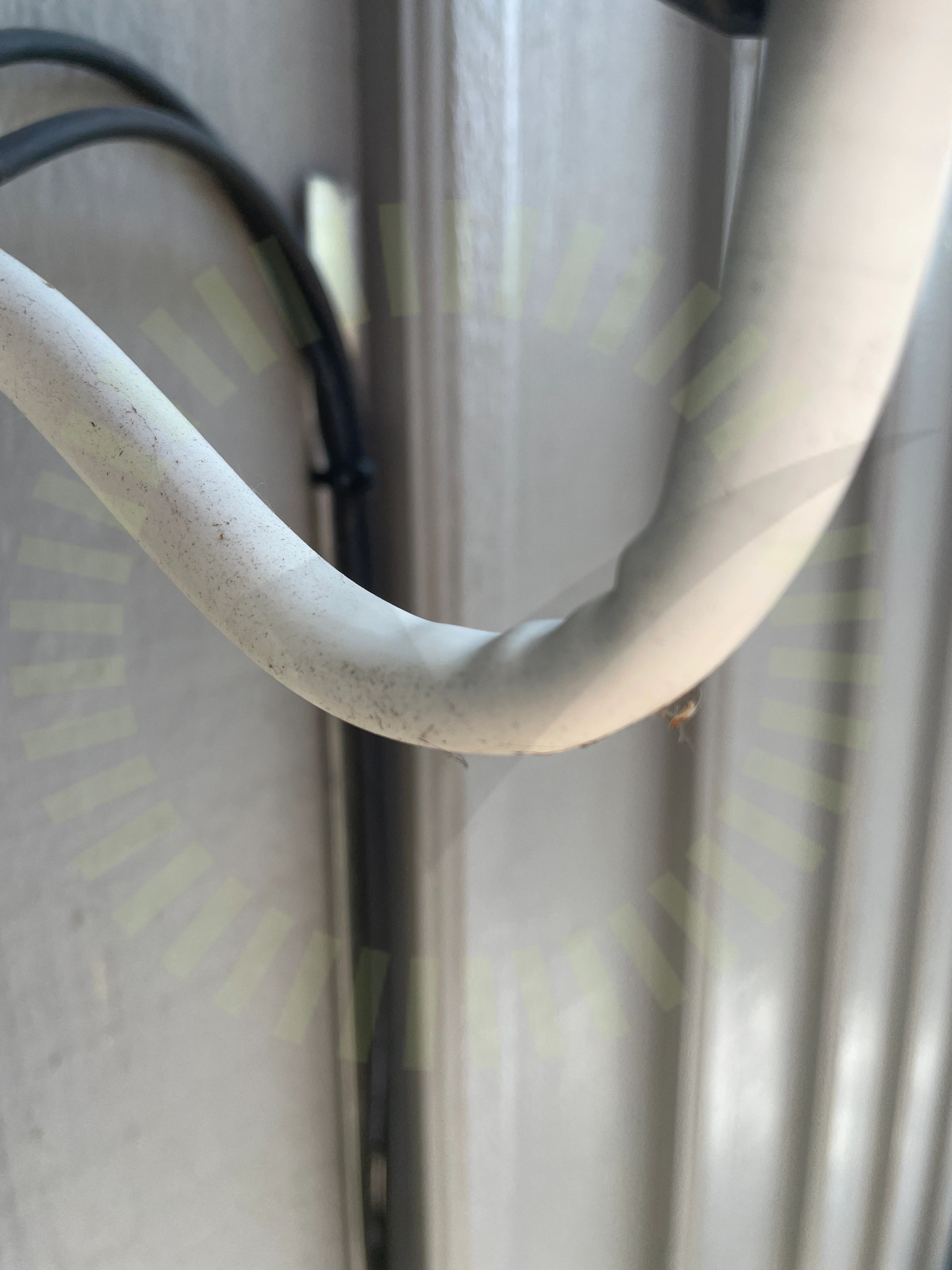

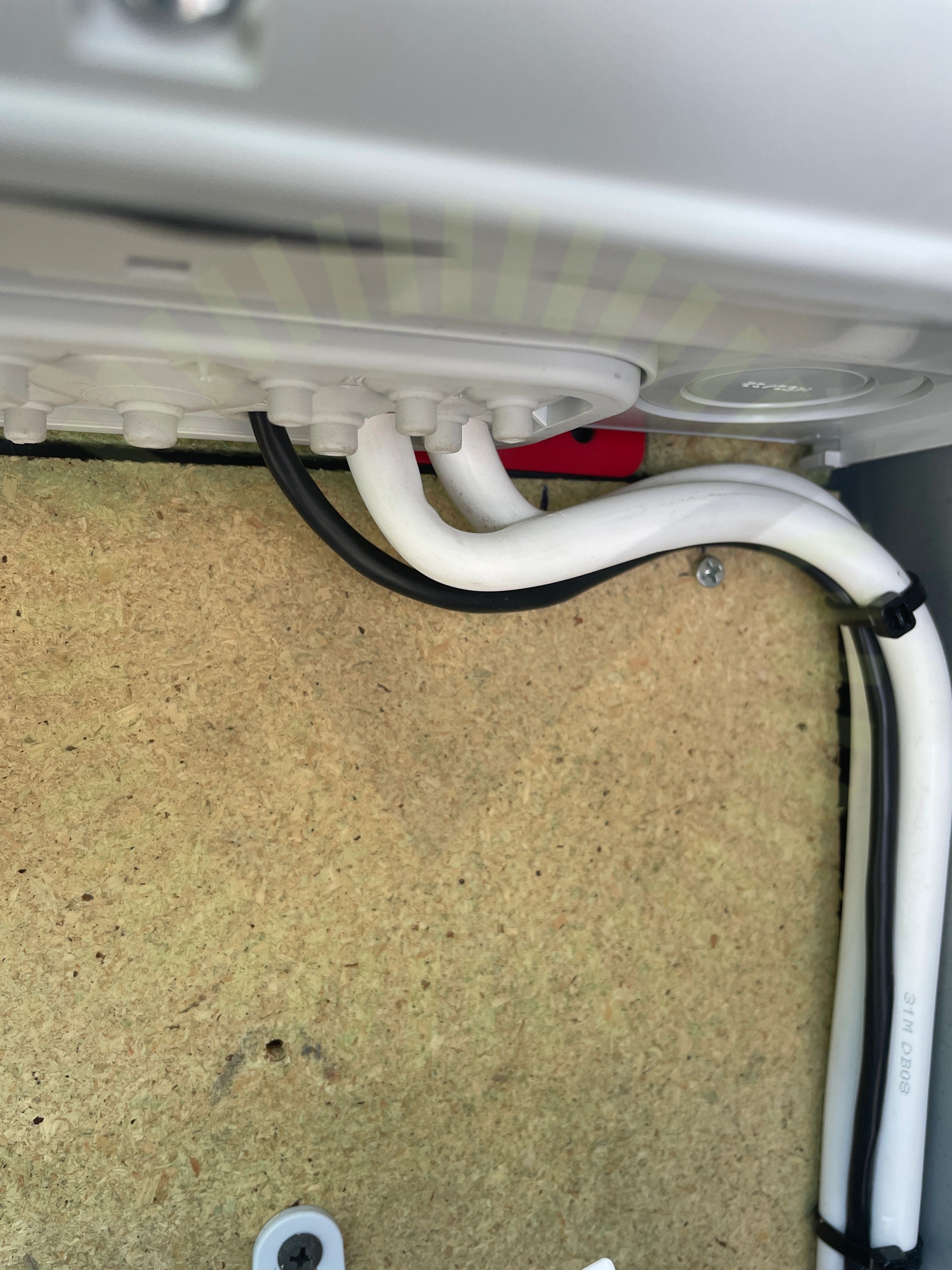

Kabelns böjradie är för snäv

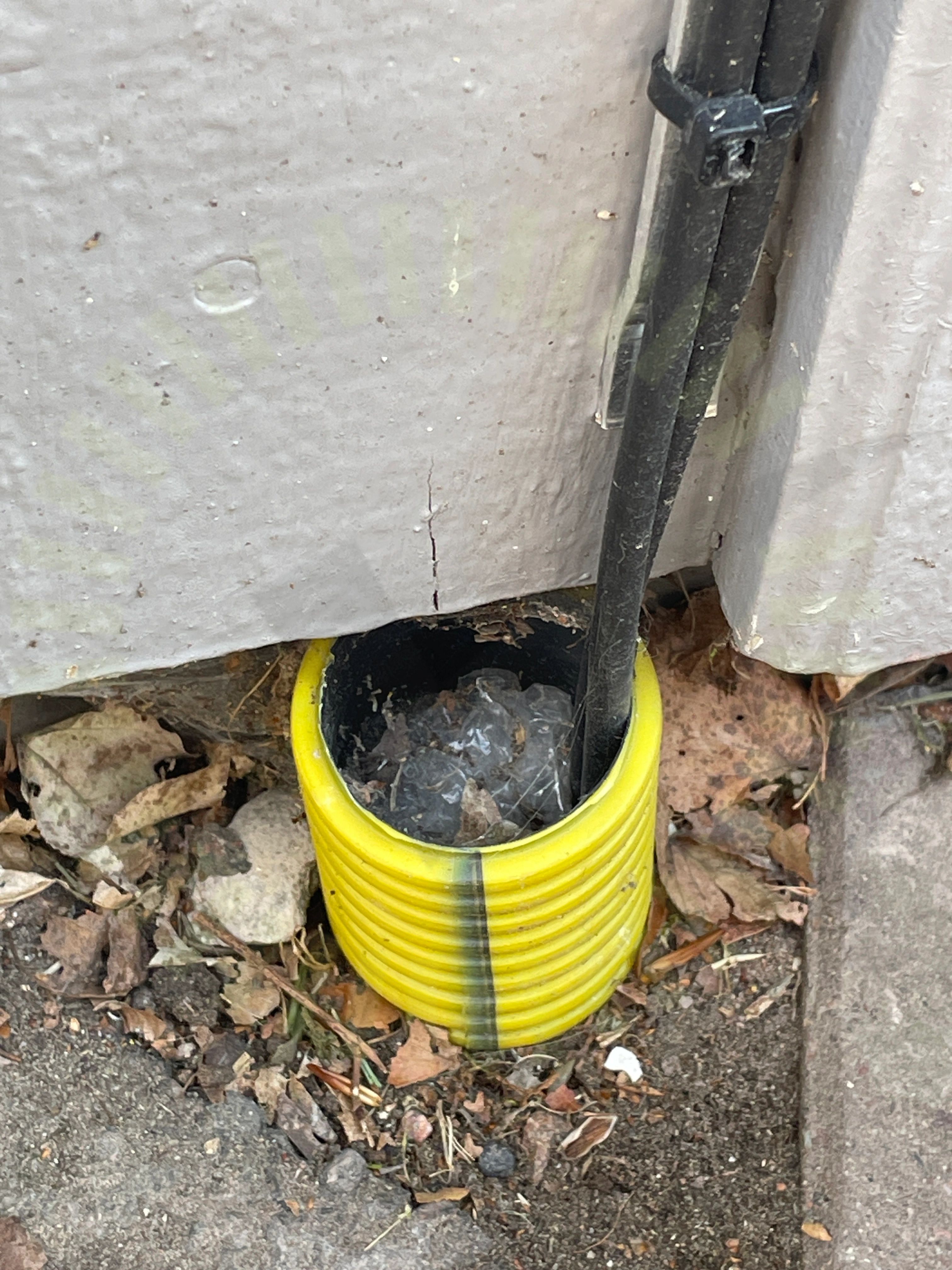

Kablaget är förlagt utan hänsyn till den yttre påverkan.

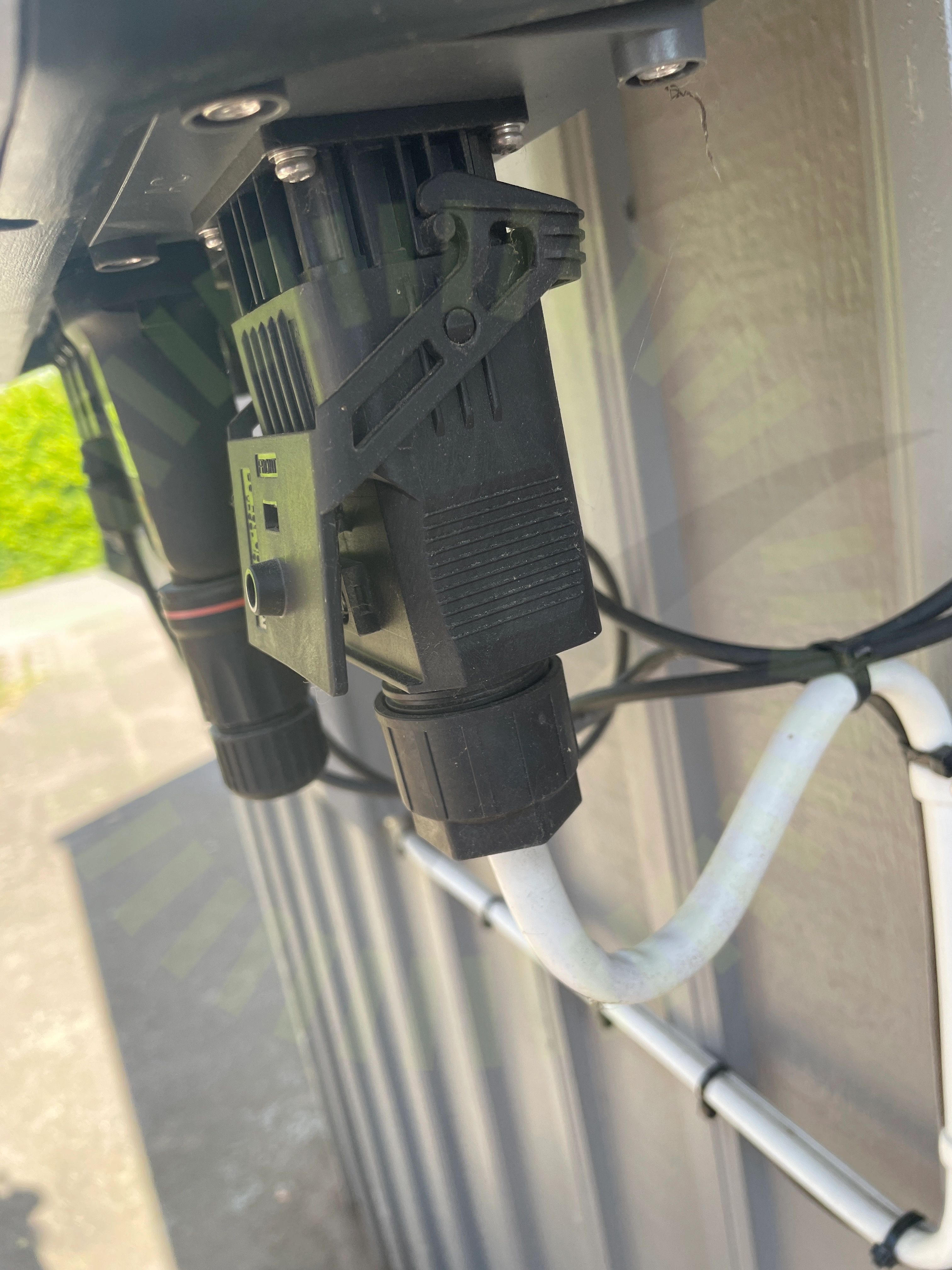

Skruv ska låsa anslutningen. Sitter nu löst.

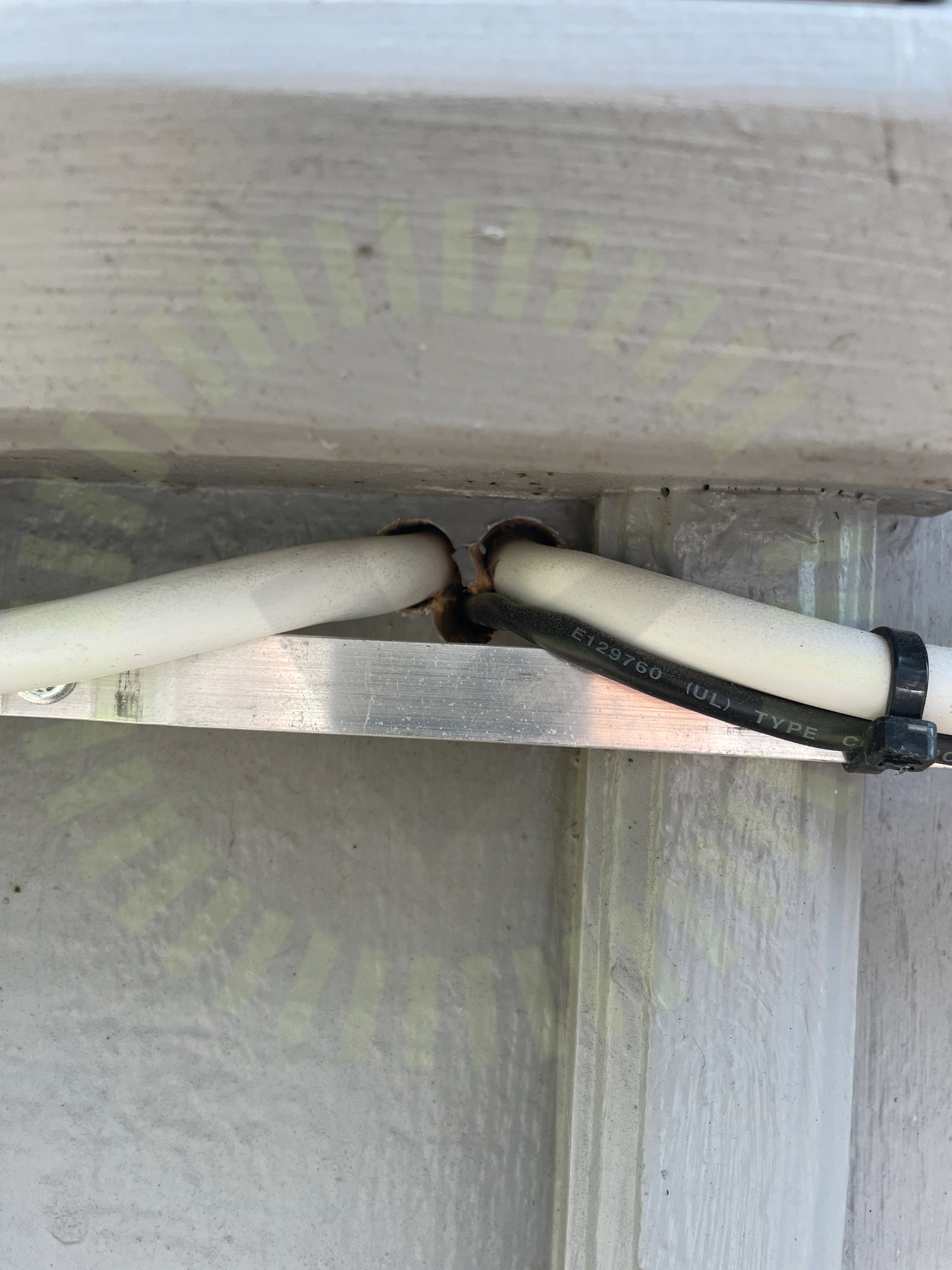

Genomföring inte tätad.
Mätningar av DC strängar saknas.
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

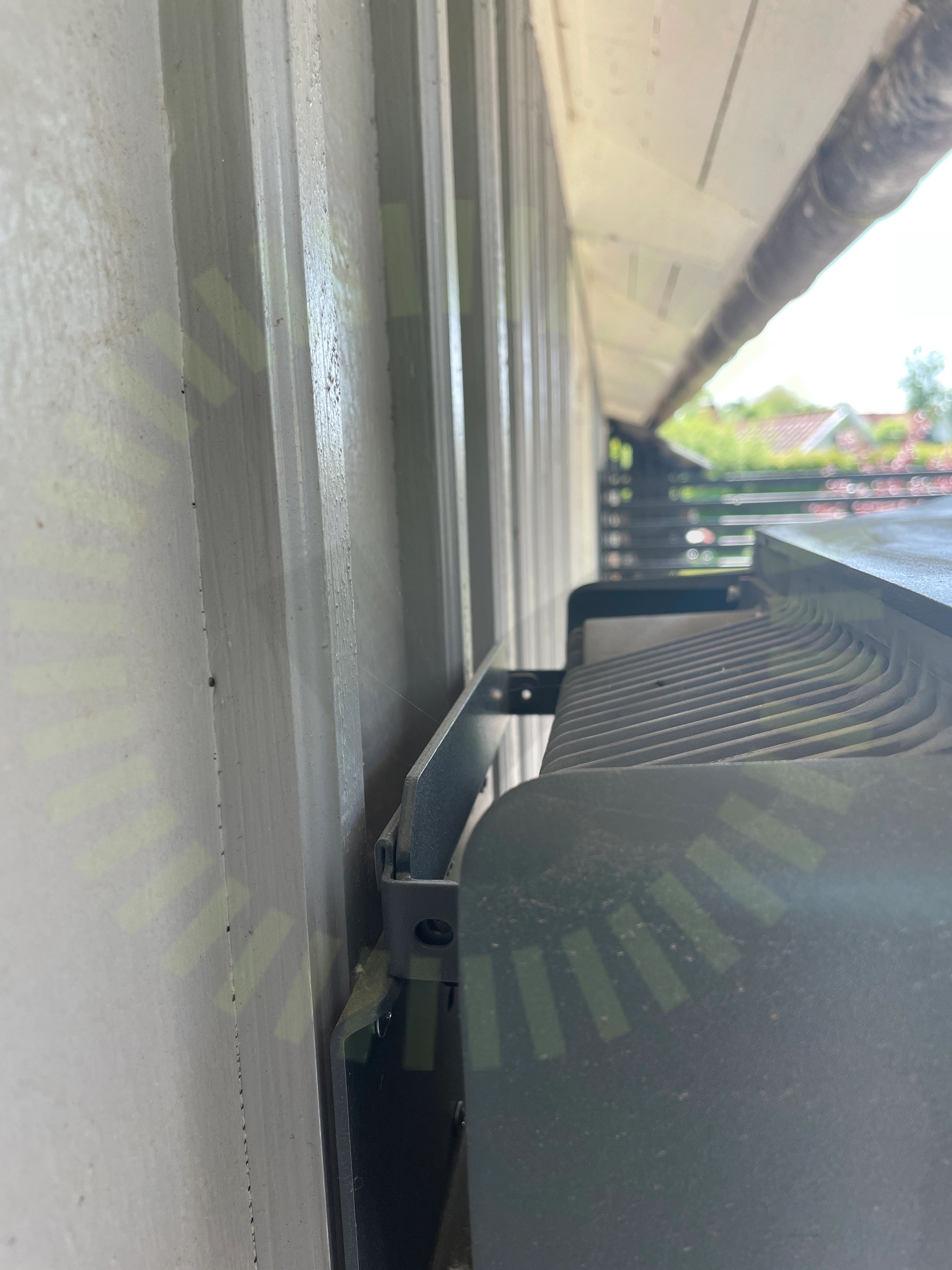

Växelriktaren är inte fastsäkrad ordentligt.

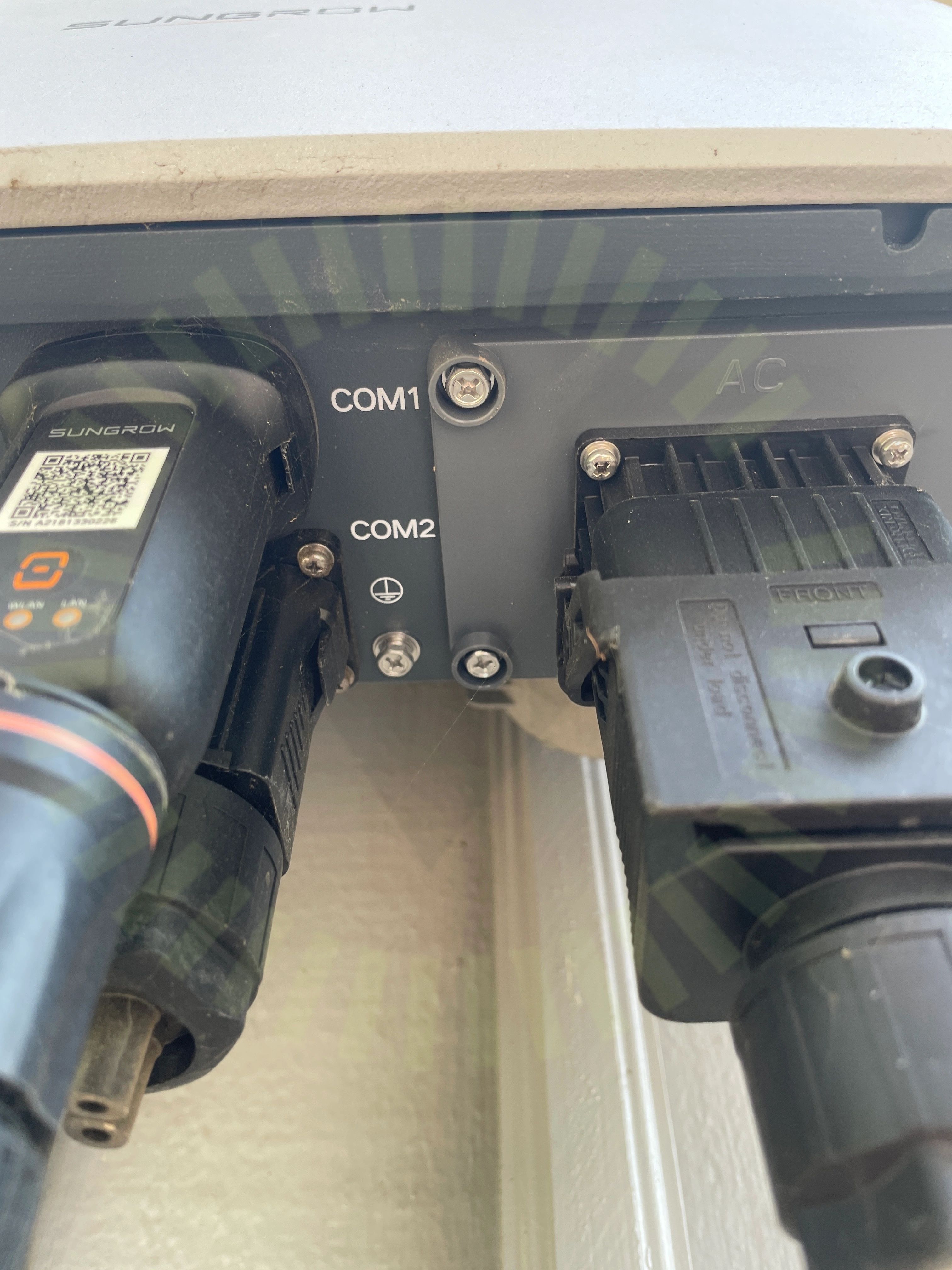

Växelriktarens chassi är inte jordat.

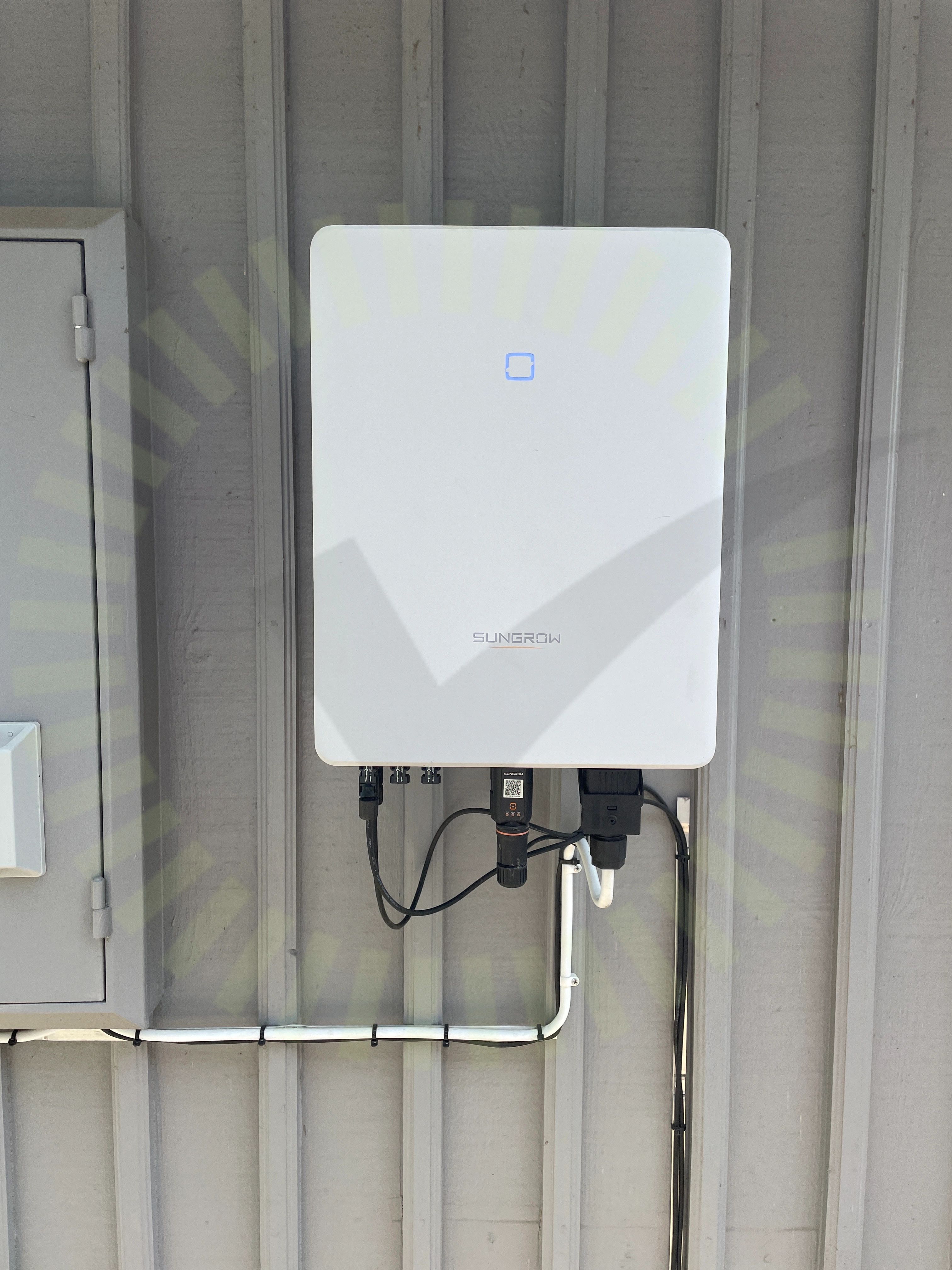

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
