Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Söderens

Datum

17 augusti 2023

Ort

Gunnilse, Västra Götalands län
Ändklämmor
Klämmornas placering
Klämmornas överlappning
90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Trina: TSM-NEG9.28

Anmärkningar

3/14
Föremål mot bakstycke

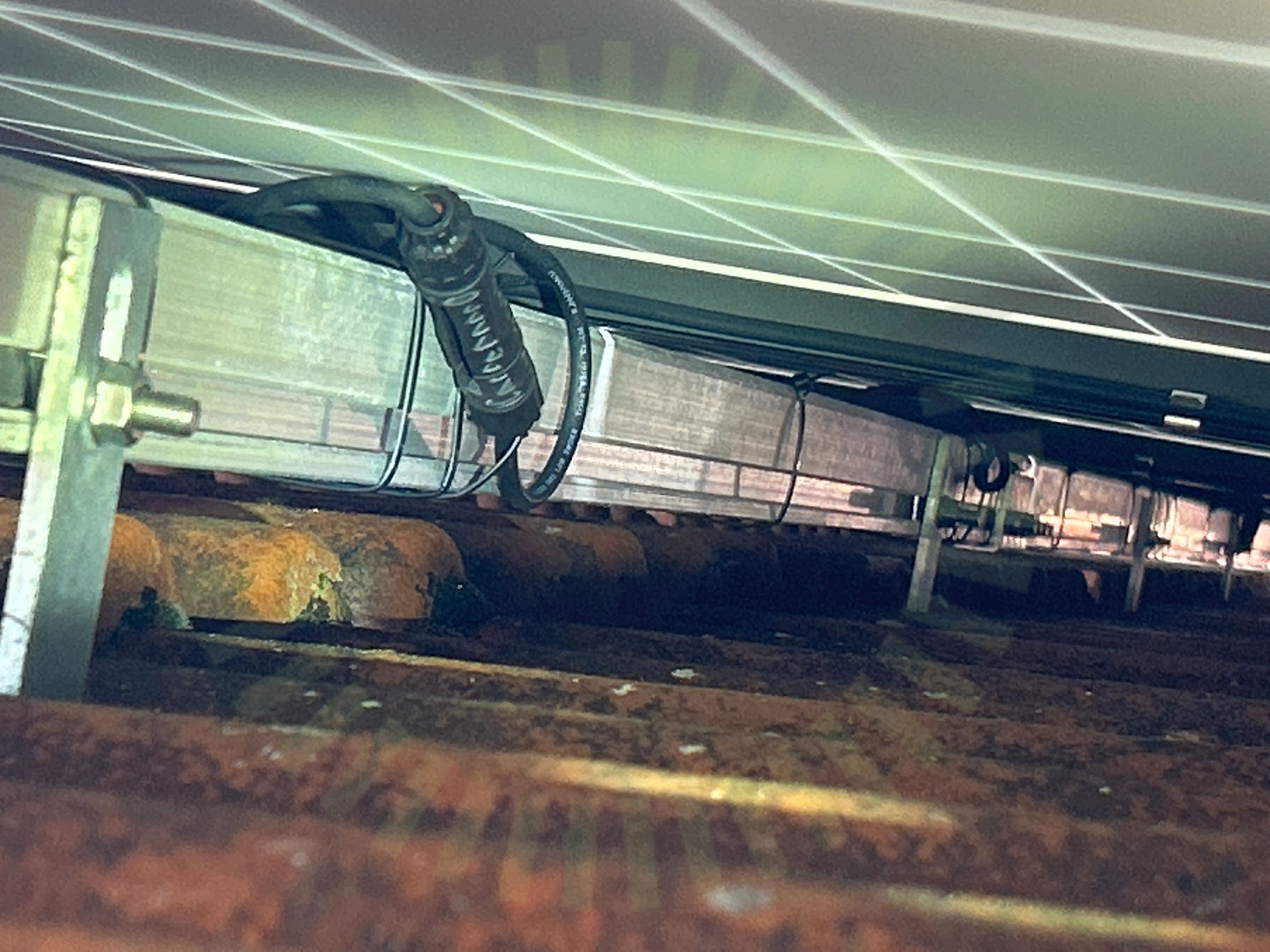

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Klämmornas placering

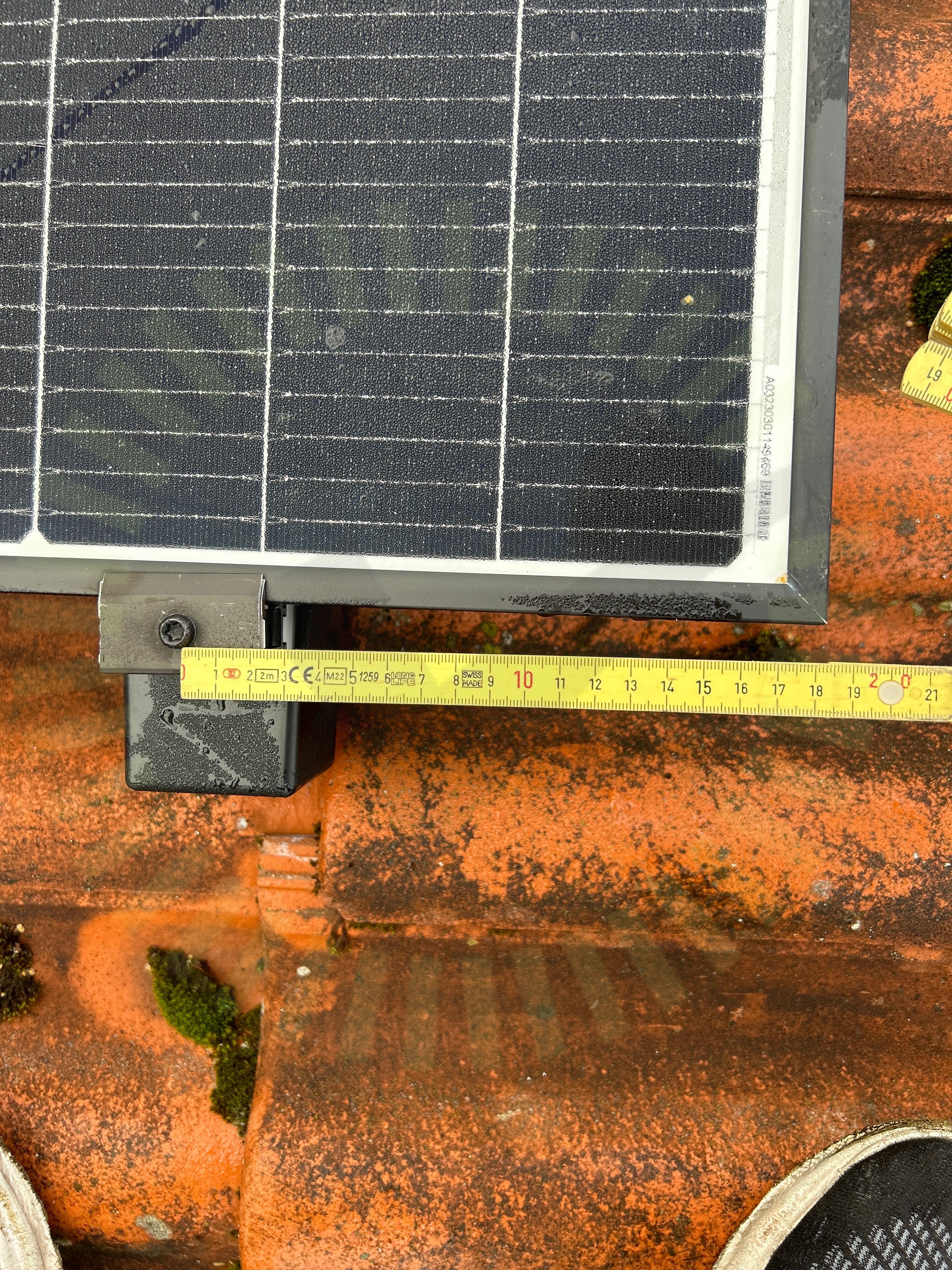

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-20.
Klämmornas överlappning

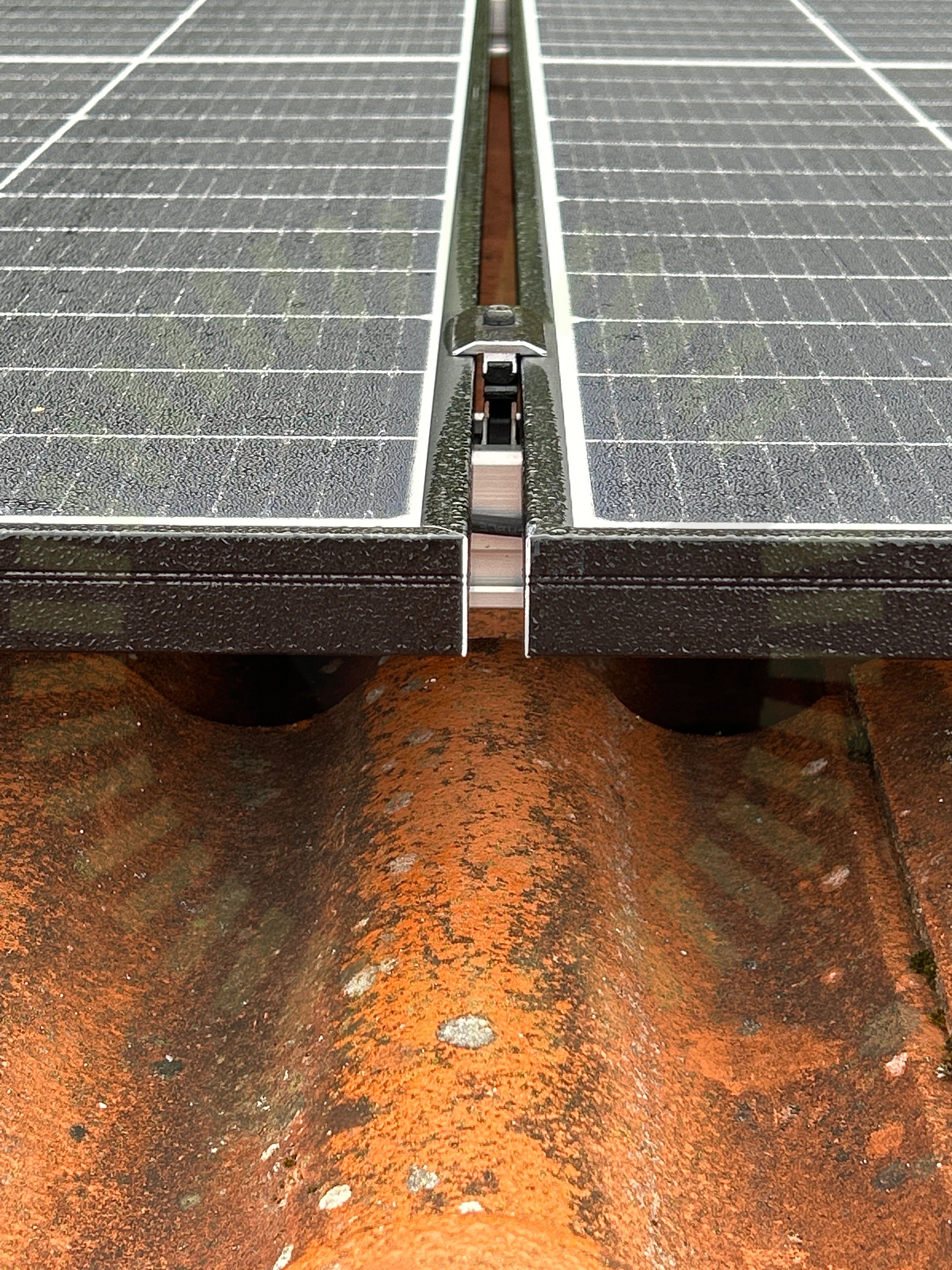

2.3 Klämmornas överlappning

Inte godkänd

Klämma överlappar inte korrekt med ramen.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 17.

Godkända kontrollpunkter

10/14
DräneringshålFörbindelse av kontakterKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/24
Takgenomföring

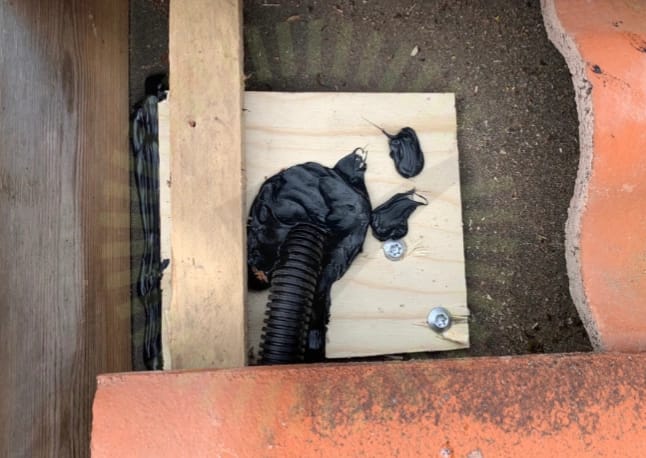

3.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd, bild från egenkontroll.

Ändklämmor

3.2 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

22/24
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt material

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

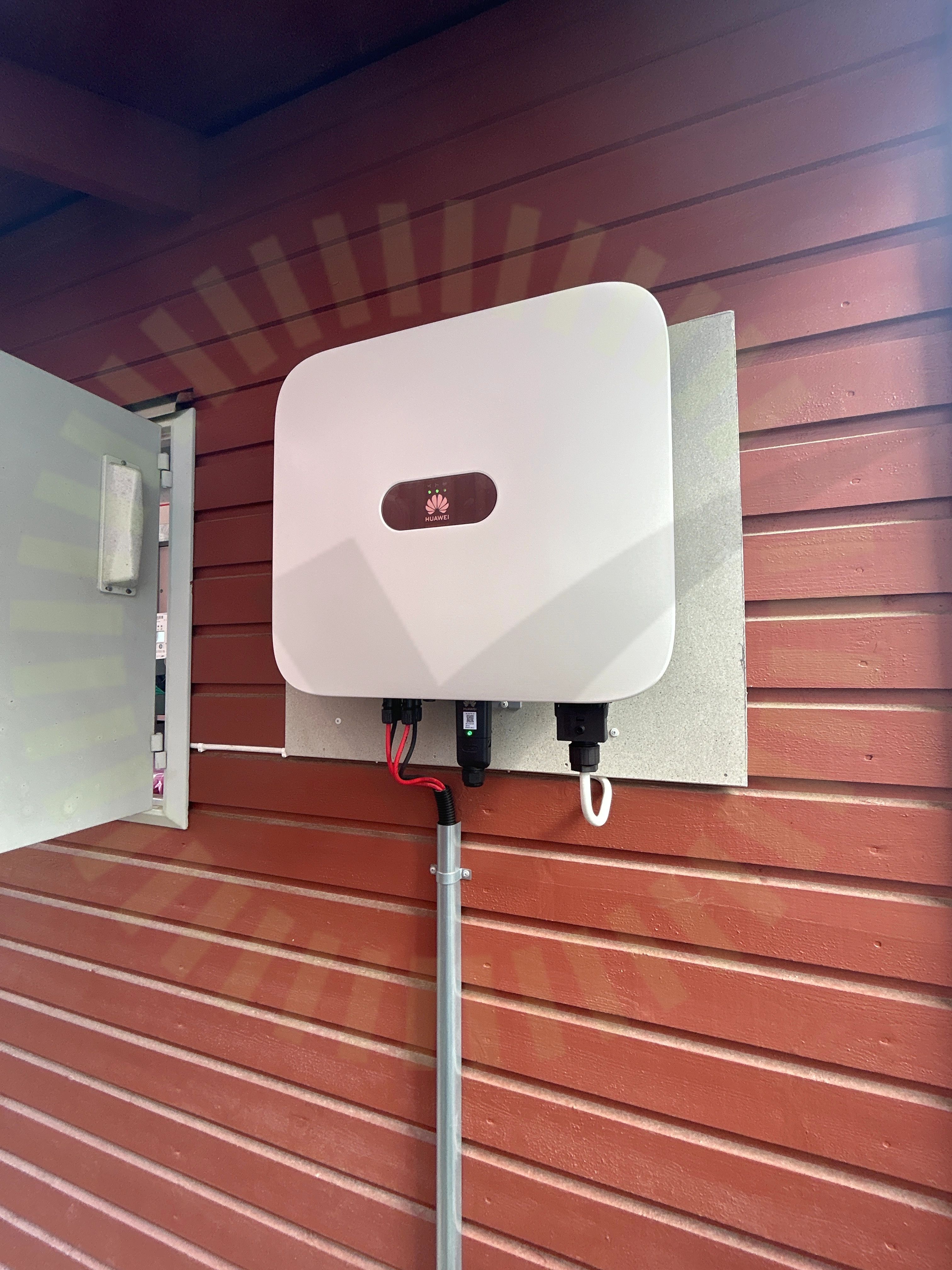

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/32
Genomföringar

5.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

Jordning av chassi

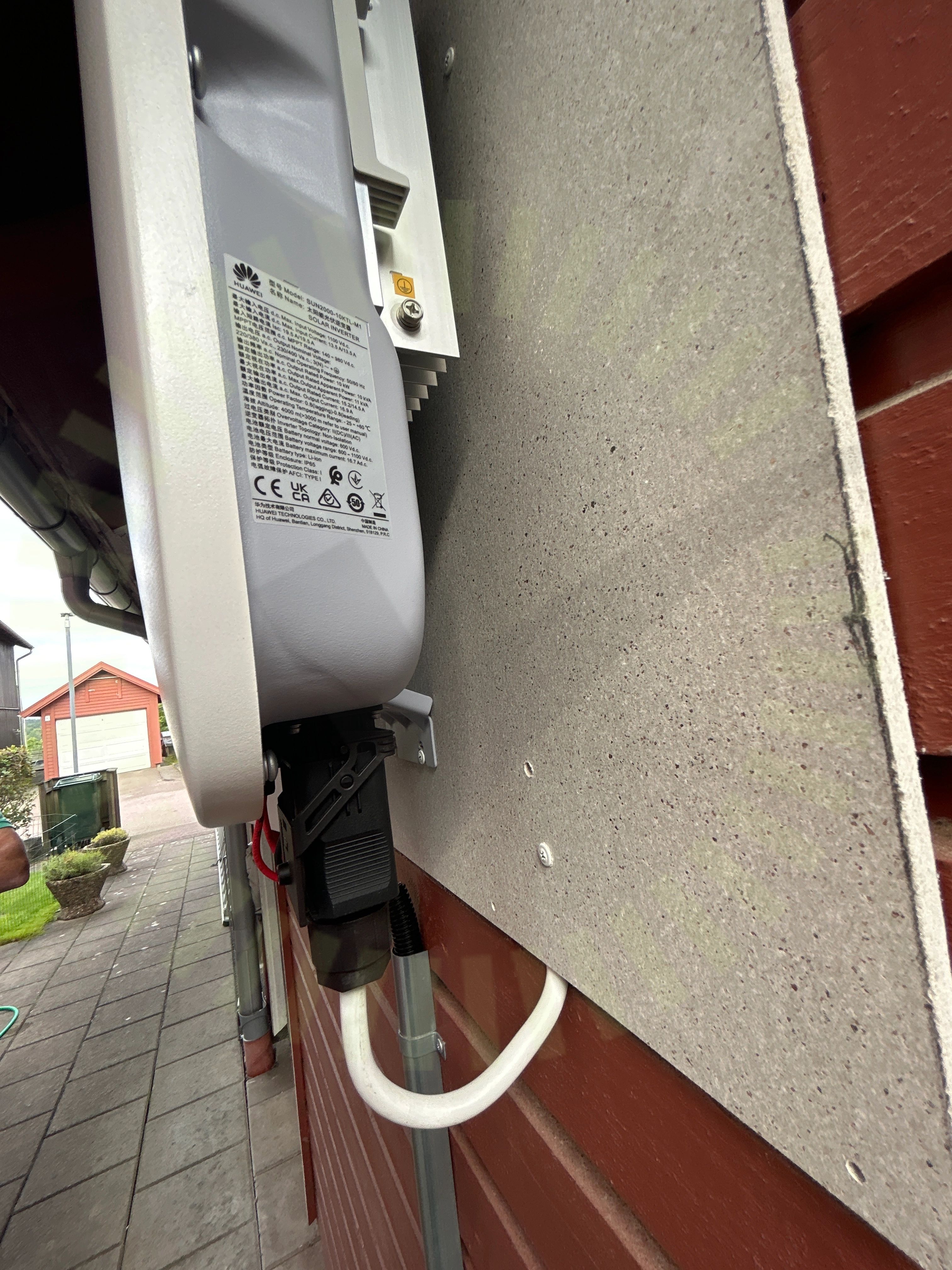

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Skarp kant

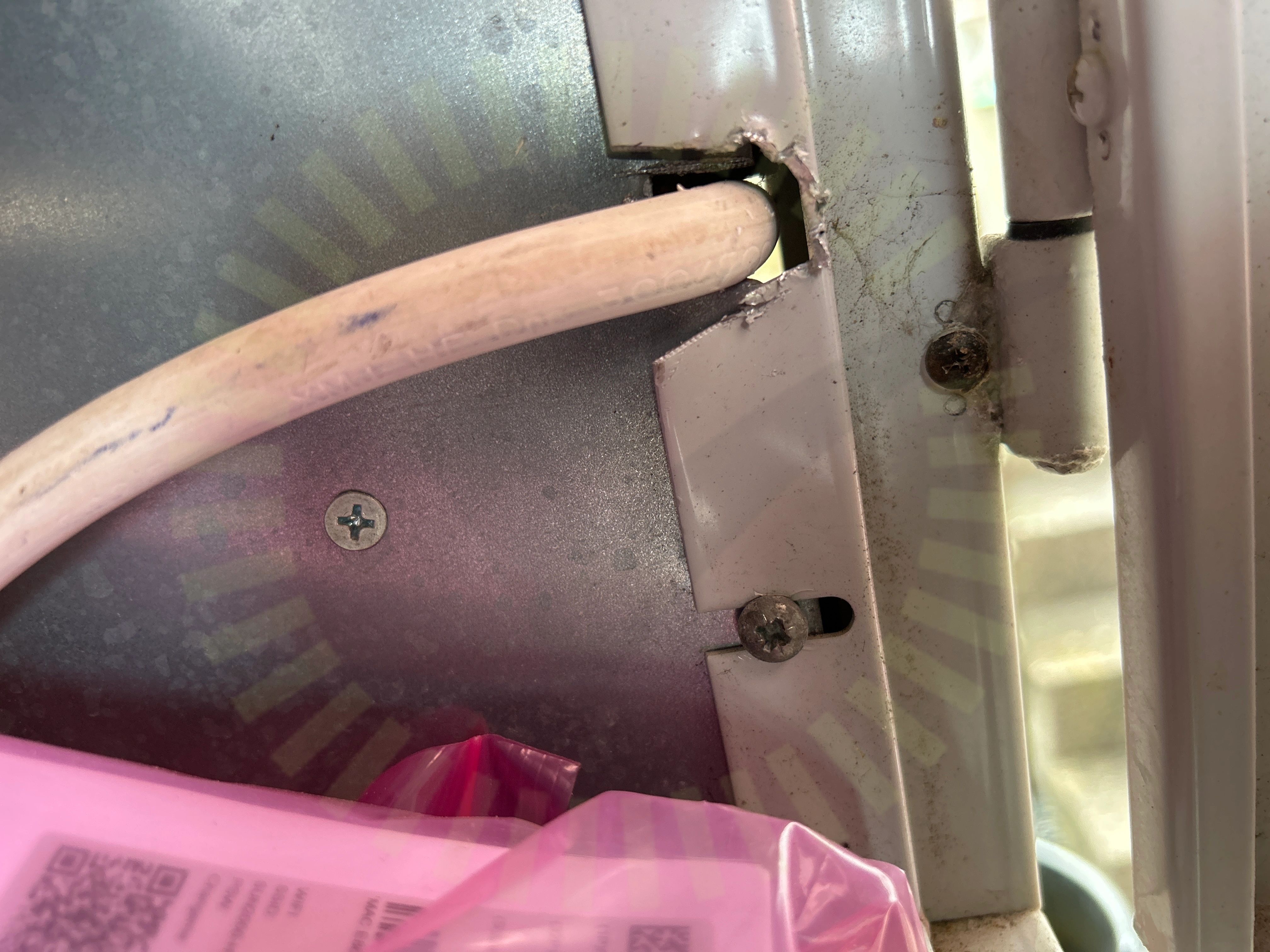

5.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

29/32
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
