Besiktningsrapport

9.6

Installation genom

Söderens

Datum

12 juli 2023

Ort

Gunnilse, Västra Götalands län

Kontaktdon

Varning för likspänning

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28

MontagesystemVan der Valk: Trapezoidal

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/40

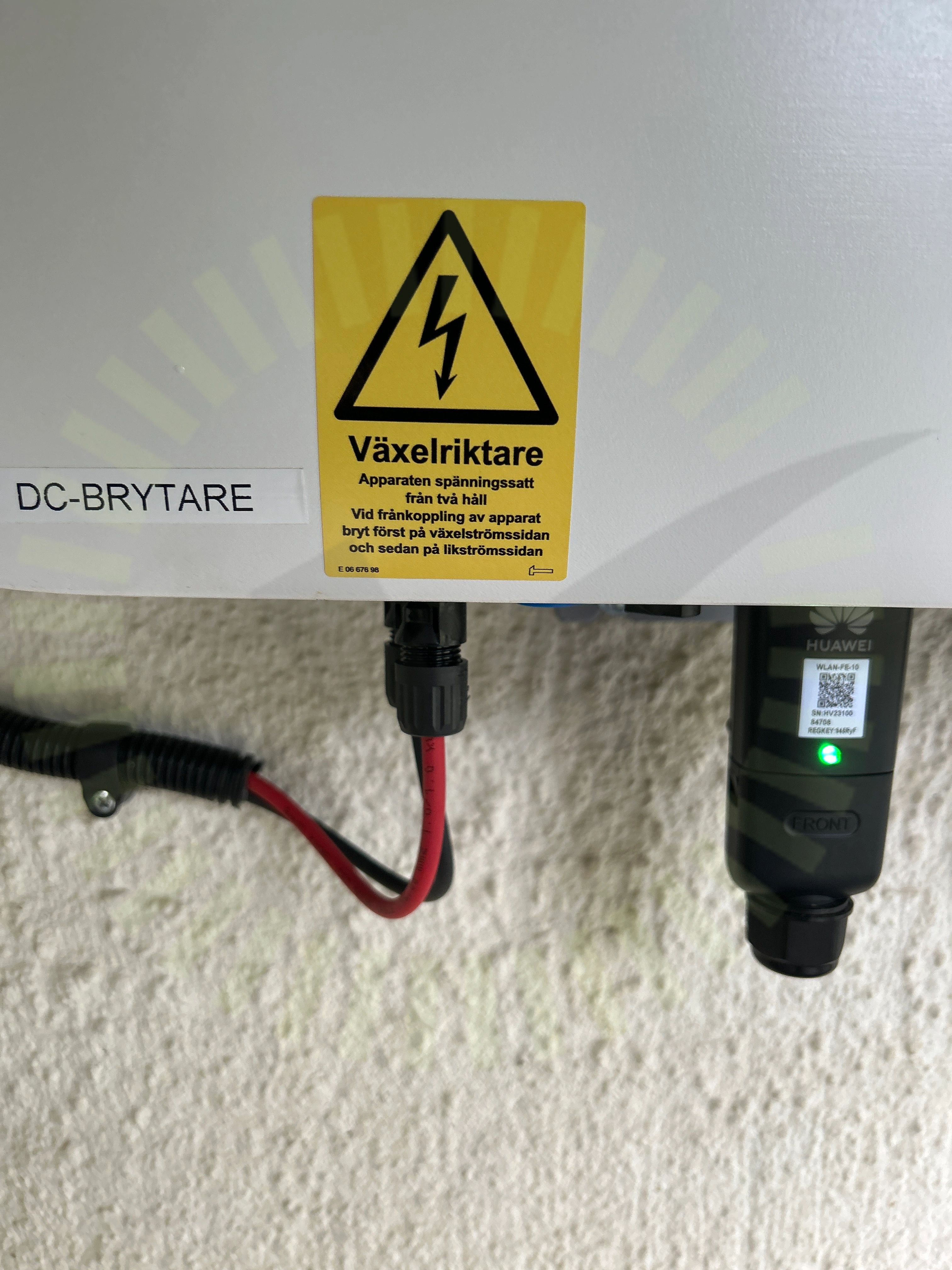

1.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

39/40

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Trina: TSM-NEG9.28

Anmärkningar

1/14

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

11/14

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Van der Valk: Trapezoidal

Anmärkningar

1/12

5.1 Kabeluppfästning

Inte godkänd

Slangar med kablage ligger löst förlagt långa sträckor under panelerna.

Godkända kontrollpunkter

11/12

DC kabel förläggningFrämmande materialFästens Placering SkenaFöremål mellan skena och panelramMittklämmorPlaceringSkadorSkenornas InfästningSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor
