Besiktningsrapport

8.4

Installation genom

Lundströms Elektro & Teleservice

Datum

5 januari 2023

Ort

Svedala, Skåne län

Dragavlastade

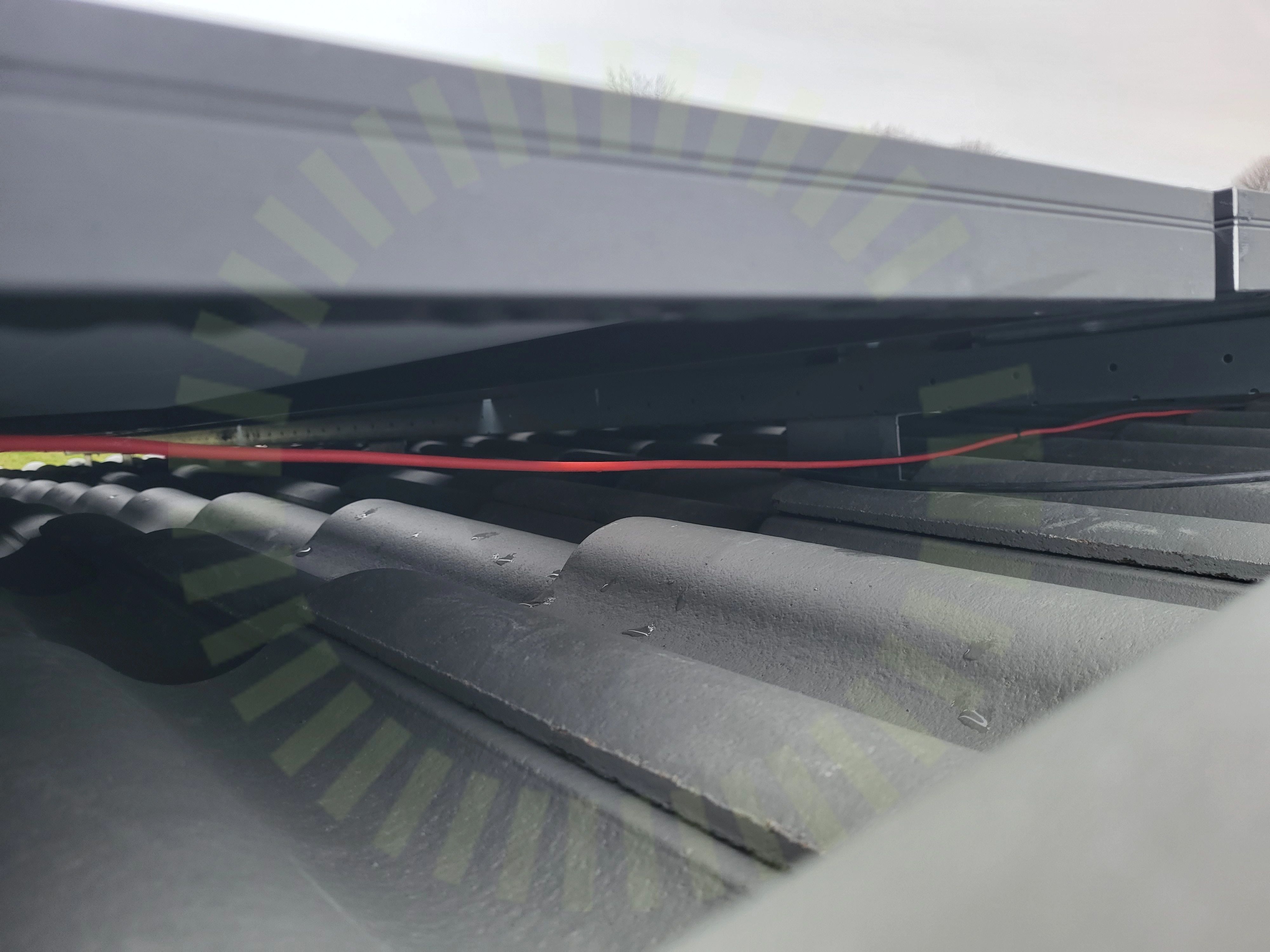

Ändklämmor skena

Skenskarvar

+ 5

87% godkända13% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Lundströms Elektro & Teleservice som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

5/33

2.1 Avstånd

Inte godkänd

Växelriktaren är placerad 300mm från batteri.

Huawei User Manual Issue 04 (2021-08-10), Sida 22

2.2 AC Anslutning

Inte godkänd

Skruv går ej att spänna fast I kontakten.

Huawei User Manual Issue 04 (2021-08-10), Sida 36

2.3 DC Förläggning

Inte godkänd

Slang på taket är ej fäst på en lång sträcka.

SS 436 40 00 (522.8.4)

2.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (6 §)

2.5 Varning för likspänning

Inte godkänd

Märkning likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

28/33

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVentilationVinkel

Trina: Vertex DE09.05

Anmärkningar

2/11

3.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

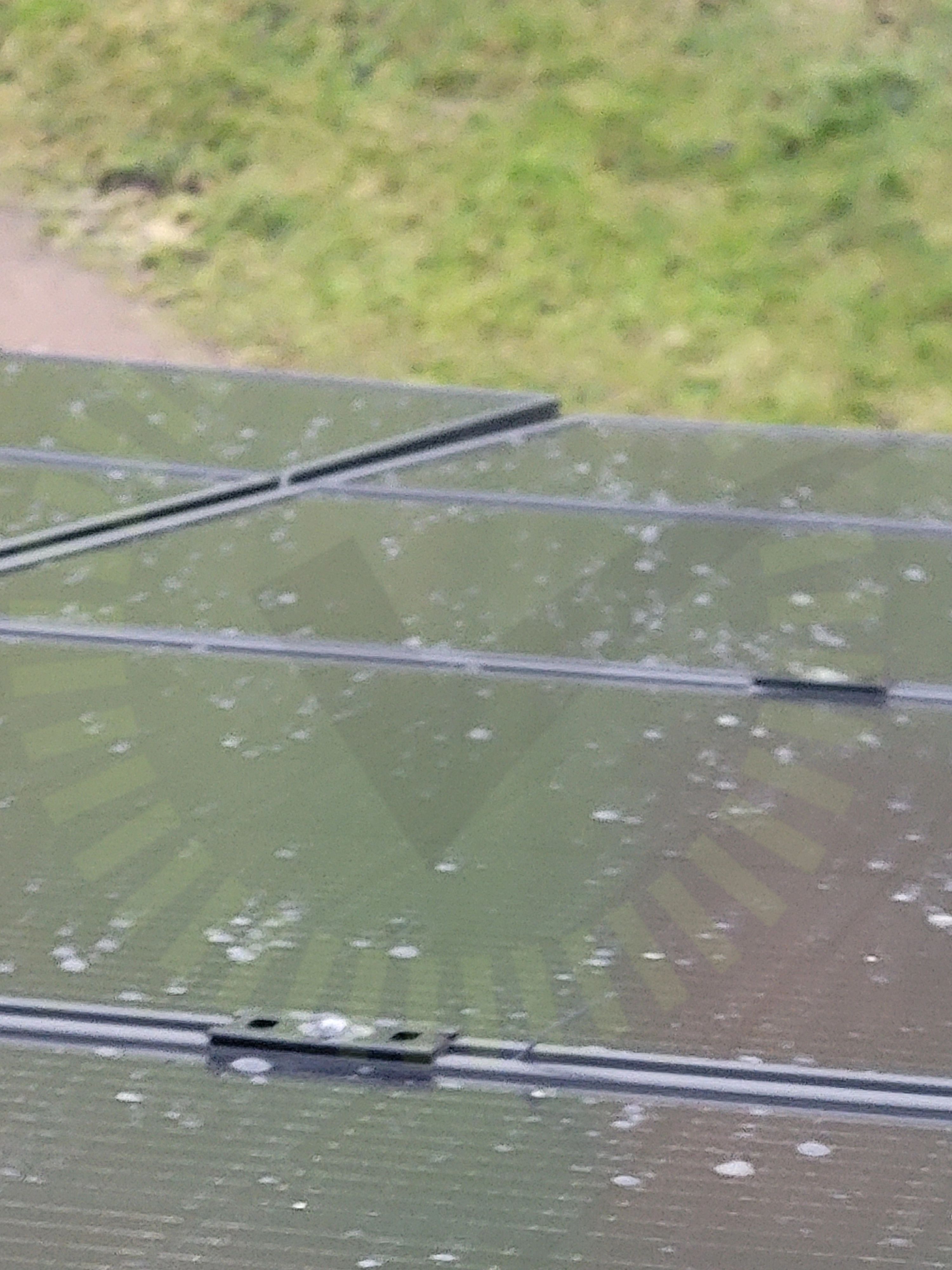

3.2 Höjdskillnad

Rekommendation

1st panel diffar i höjd vilket den inte borde göra då det är ett nytt rakt tak.

Godkända kontrollpunkter

9/11

DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeMellanrum panelramSkadorSkuggaSträngförläggning

Weland Stål: Råspont

Anmärkningar

4/22

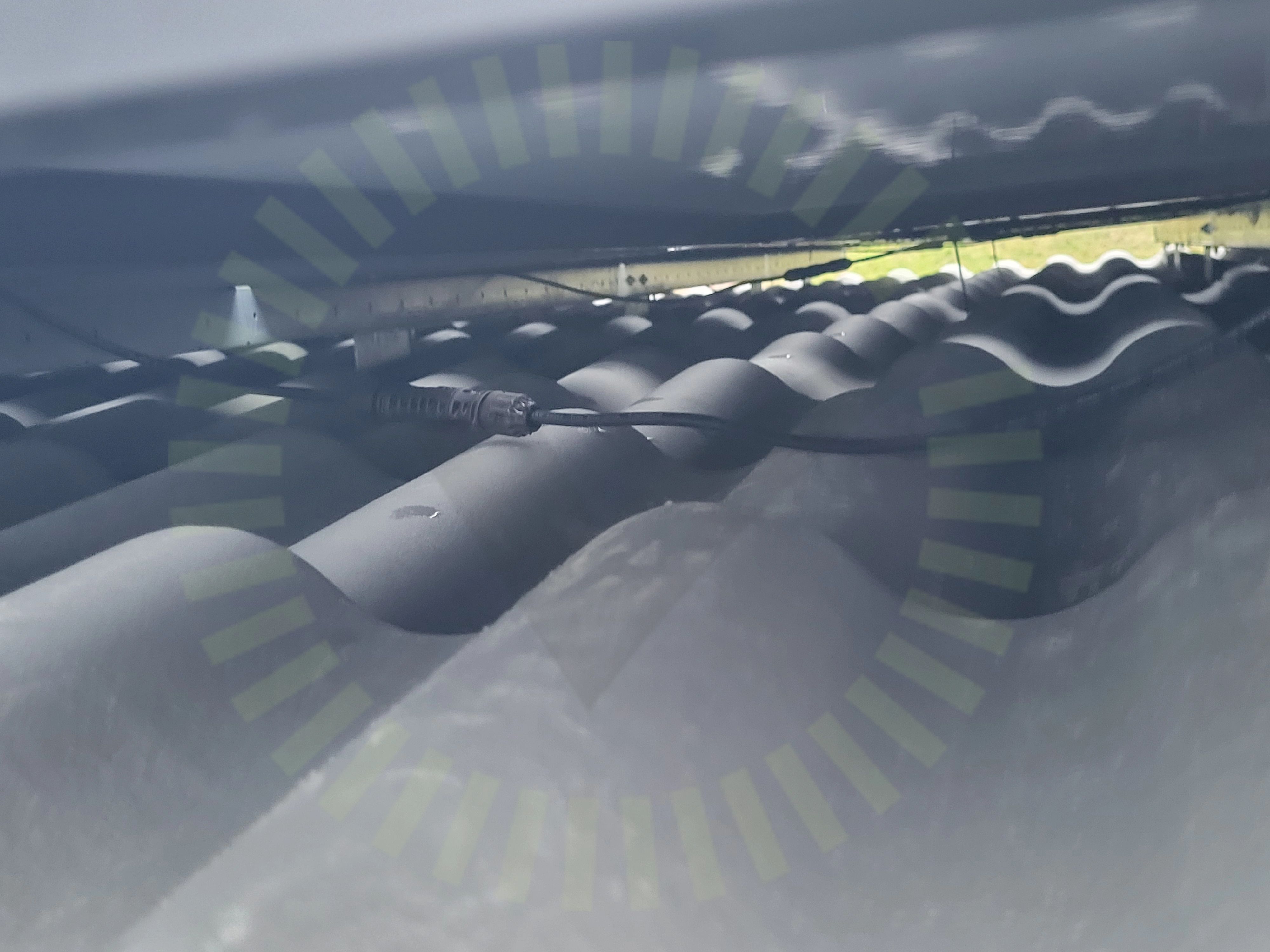

4.1 Kabeluppfästning

Inte godkänd

Kablar är ej uppfästa tillräckligt.

SS 436 40 00 (712.521.101 och 522.8.4)

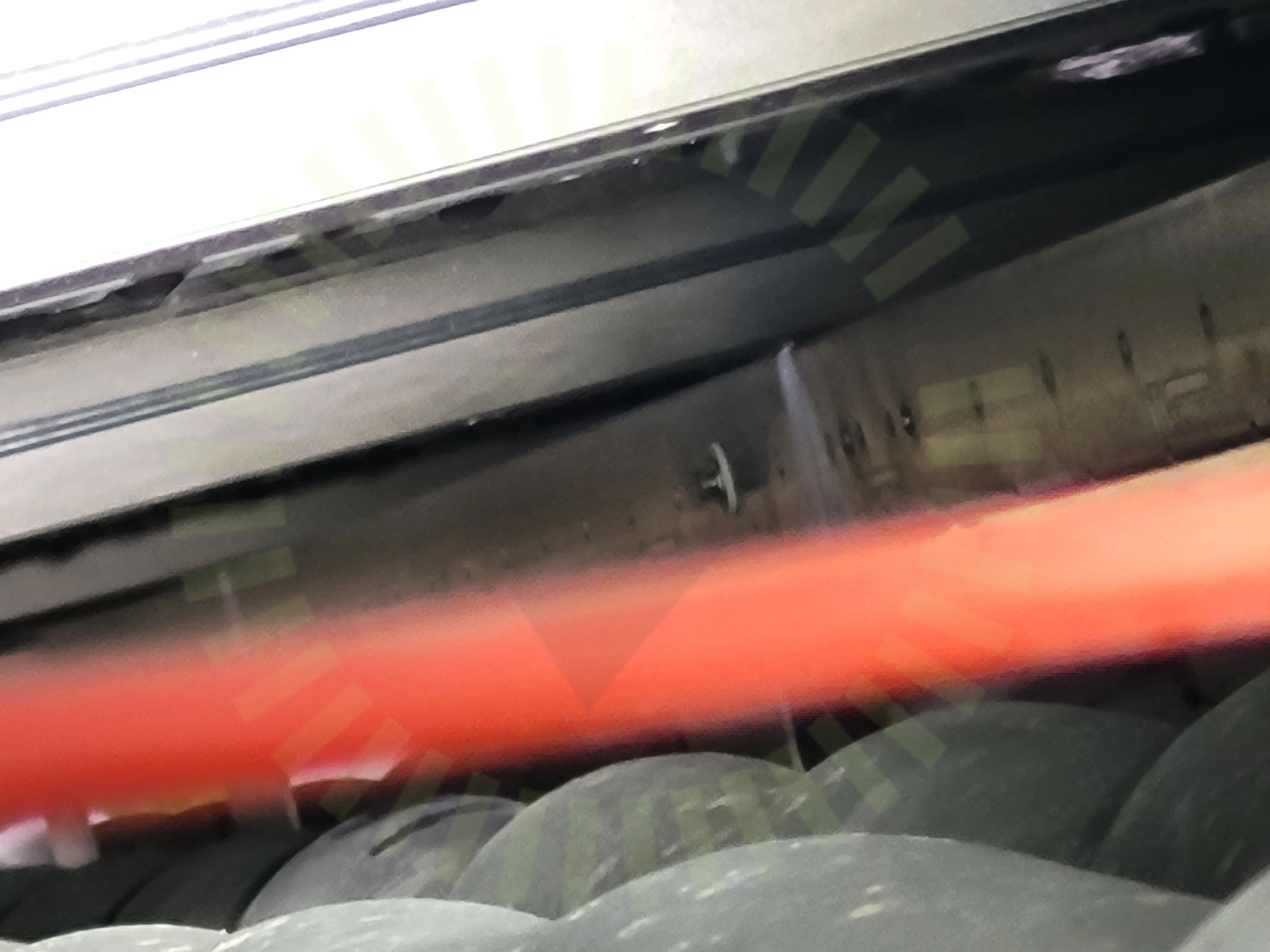

4.2 Skenskarvar

Inte godkänd

Saknas skruvar I skenskarvar.

MA5102 Sid 1 (1) | Version 3 - 221101

4.3 Skydd

Inte godkänd

Kablage ligger löst på pannorna.

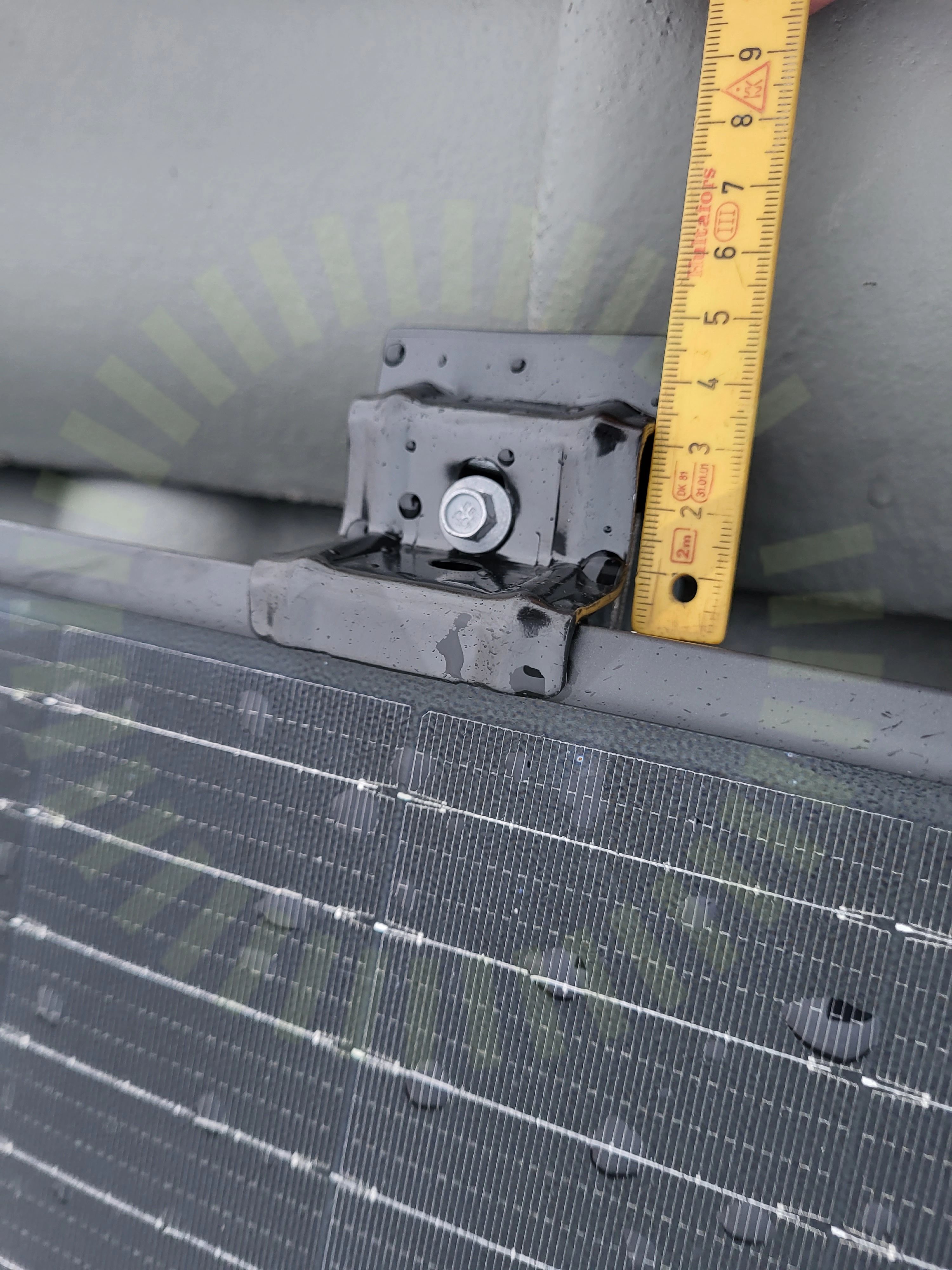

4.4 Ändklämmor skena

Inte godkänd

Skenorna sticker inte ut tillräckligt från panelens kant.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/22

Avstånd pannaFrämmande materialInfästning RåspontInfästningar CC måttMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skruv
