Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Lundströms Elektro & Teleservice

Datum

5 januari 2023

Ort

Svedala, Skåne län
AC Anslutning
Varning för likspänning
DC Förläggning
89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Lundströms Elektro & Teleservice

Installerad av Lundströms Elektro & Teleservice som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

5/33

2.1 Avstånd

Inte godkänd

Växelriktaren är placerad 300mm från batteri.

Huawei User Manual Issue 04 (2021-08-10), Sida 22
AC Anslutning

2.2 AC Anslutning

Inte godkänd

Skruv går ej att spänna fast I kontakten.

Huawei User Manual Issue 04 (2021-08-10), Sida 36
DC Förläggning

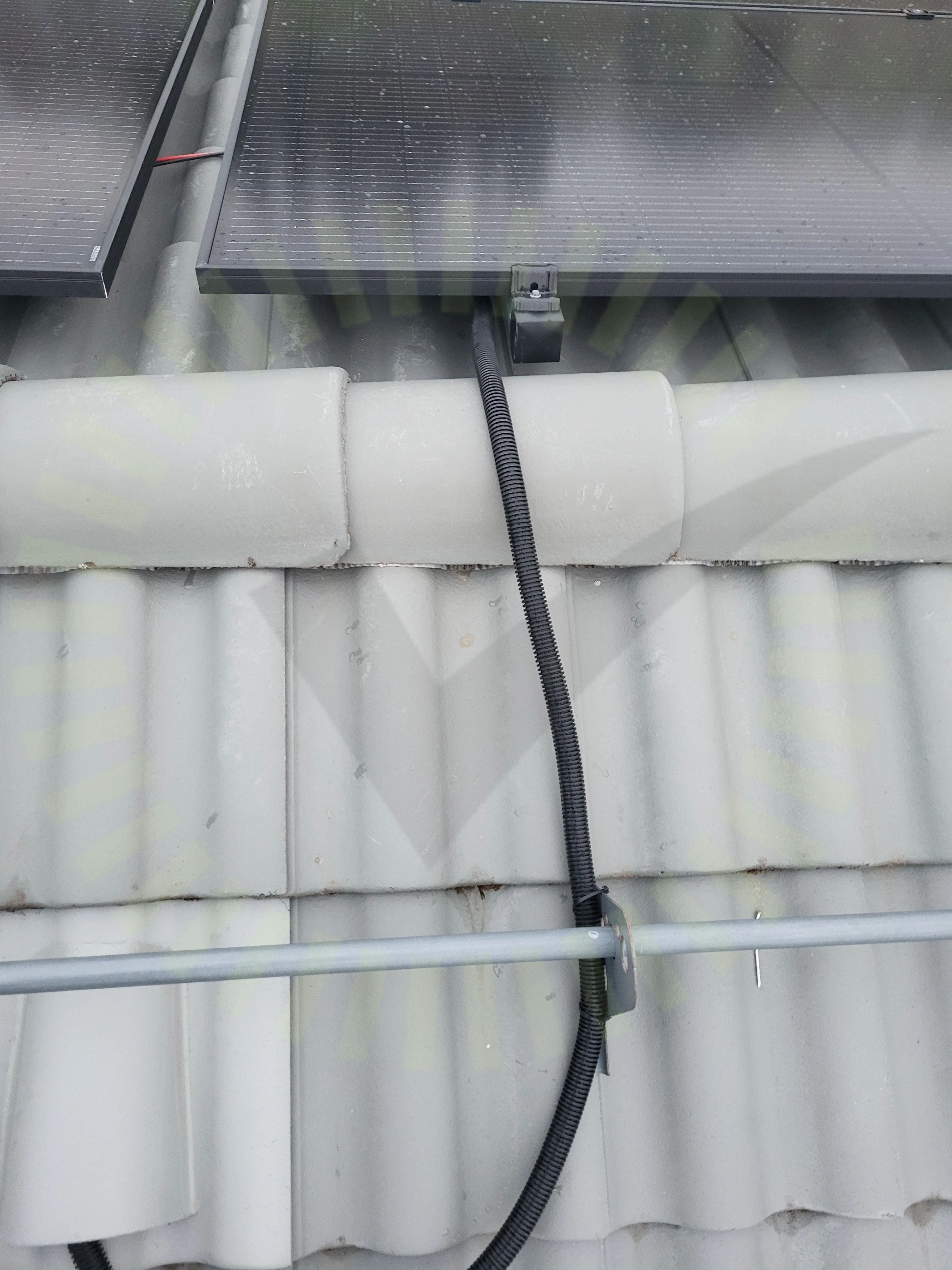

2.3 DC Förläggning

Inte godkänd

Slang på taket är ej fäst på en lång sträcka.

SS 436 40 00 (522.8.4)

2.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (6 §)
Varning för likspänning

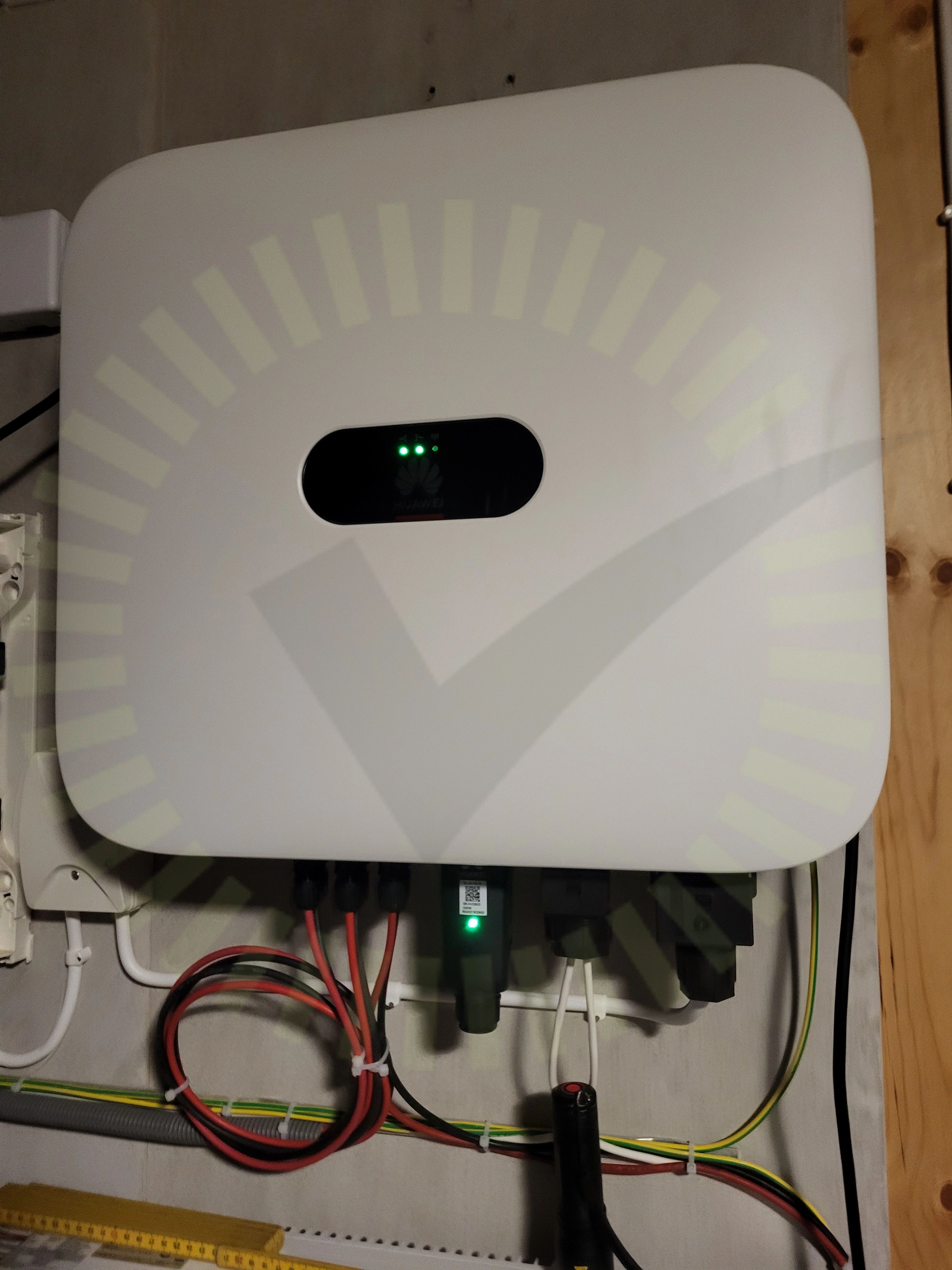

2.5 Varning för likspänning

Inte godkänd

Märkning likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

28/33
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVentilationVinkel
