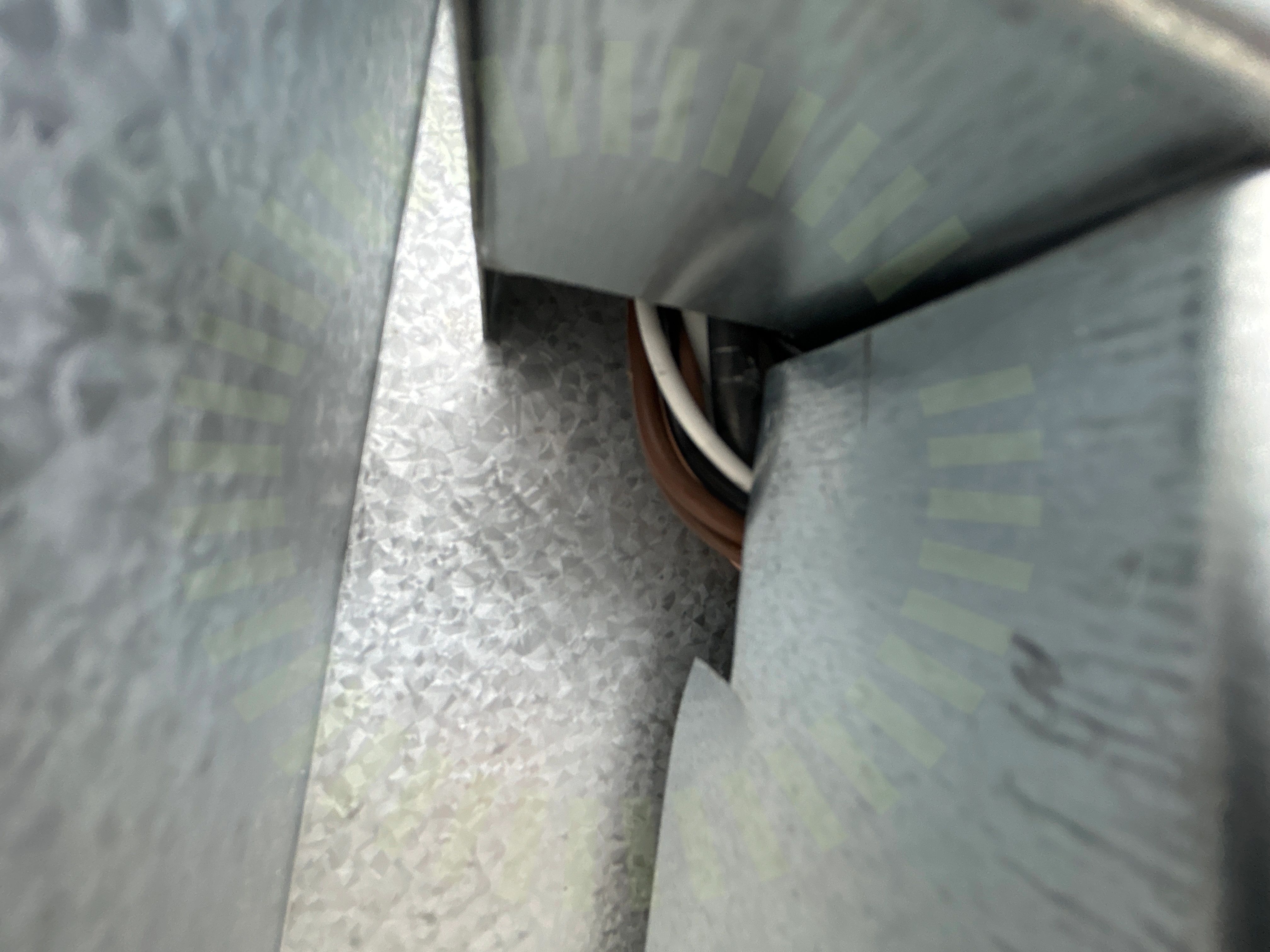

3.1 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
Besiktningsrapport
9.9
Installation genom
GoSol Energi
Datum
20 februari 2024
Ort
Uppsala, Uppsala län
96% godkända4% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10T-54HSW/HBW
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareGoodWe: GW5-10kW ET PLUS+ Series
BatteriGoodWe: Lynx Home F Plus+ Series
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DM(XXX)M10T-54HSW/HBW
Godkända kontrollpunkter
19/19Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
GoodWe: GW5-10kW ET PLUS+ Series
Anmärkningar
2/43

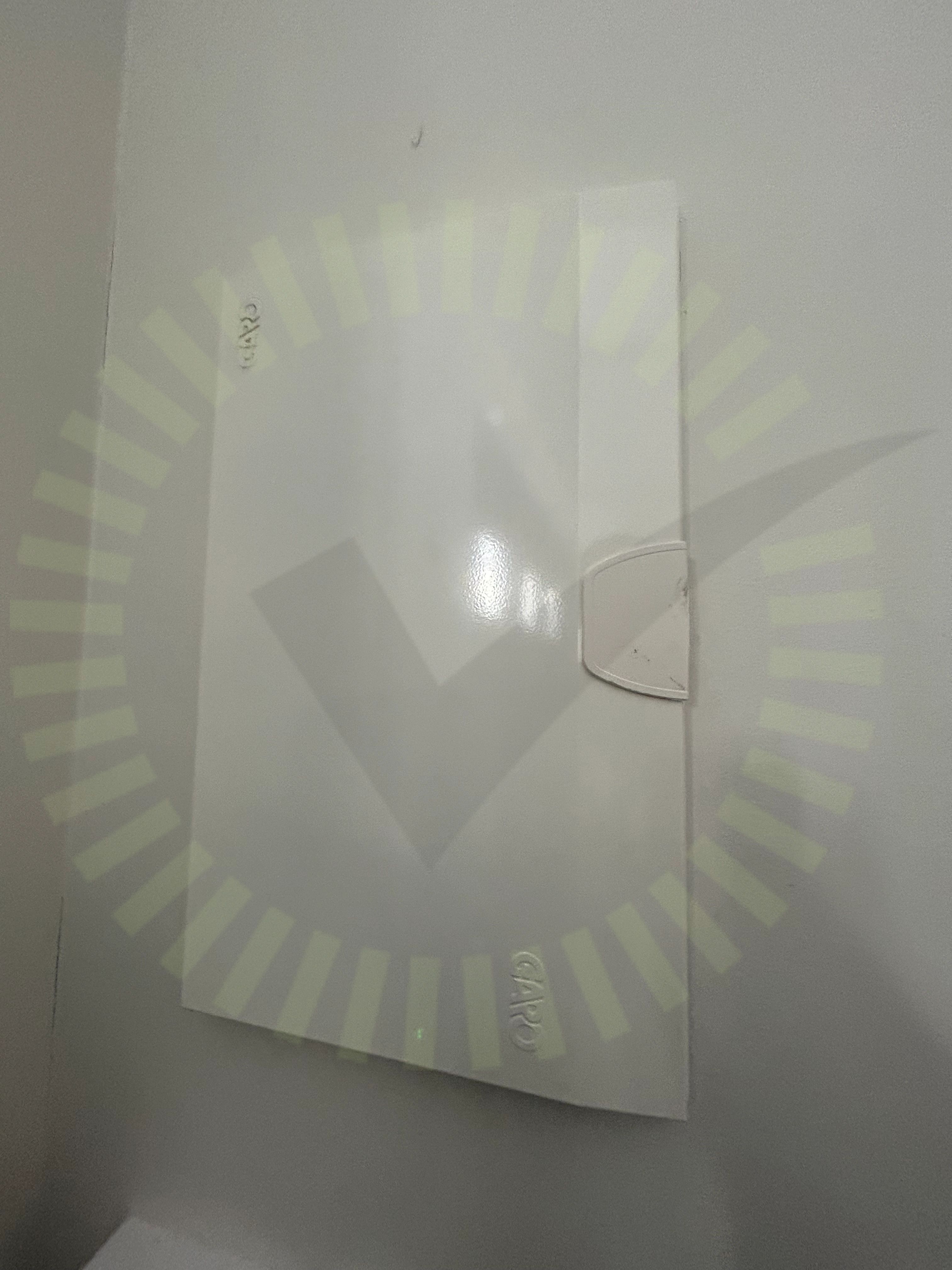

3.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
40/43AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/43Genomföringar
GoodWe: Lynx Home F Plus+ Series
Anmärkningar
2/12
4.1 Avstånd närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 14

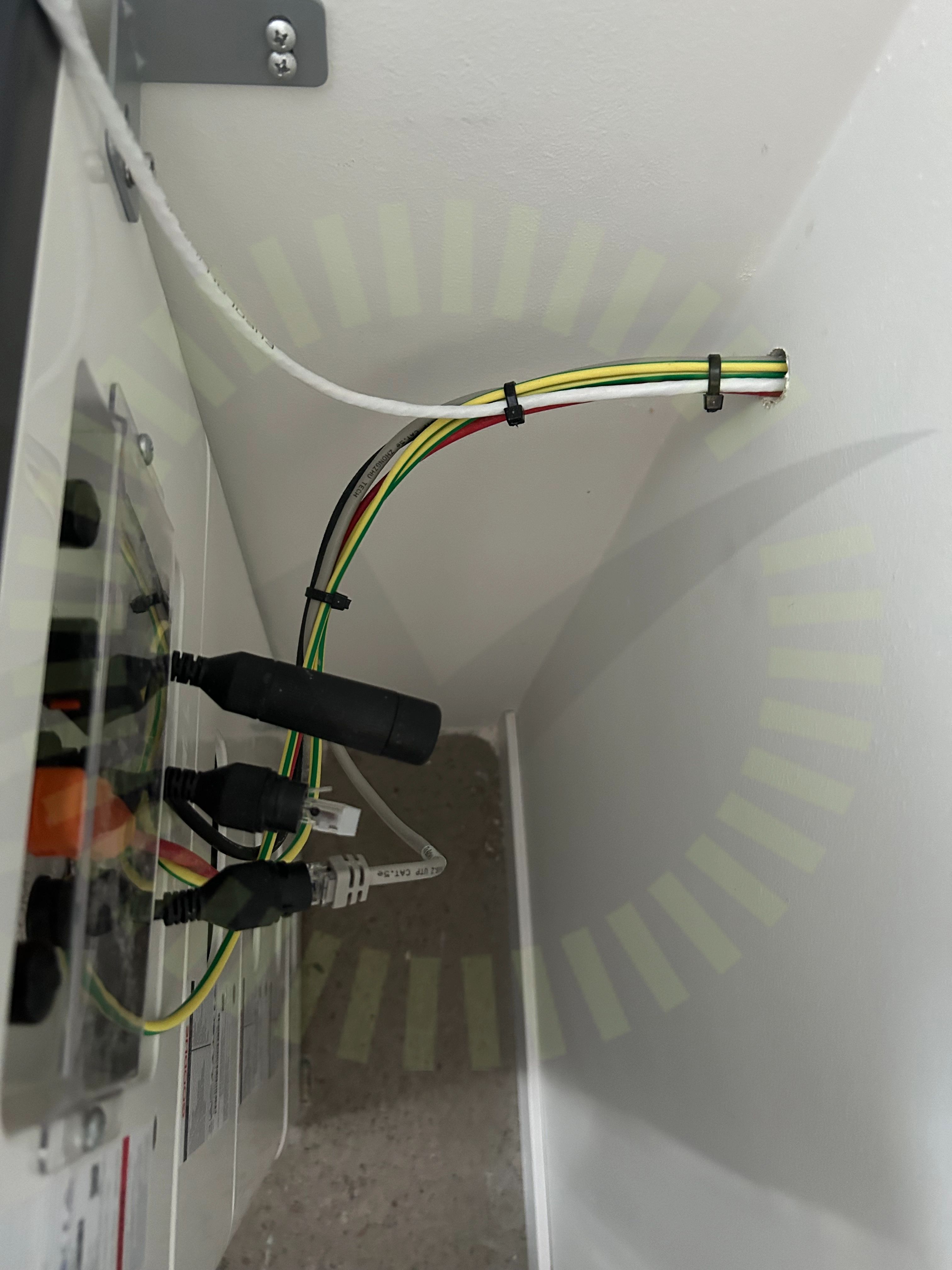

4.2 Uppfästning av kablage
Inte godkändKablage mellan batteri och växelriktare är inte lämpligt uppfäst.
Godkända kontrollpunkter
10/12Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorTillgång till batterietUtrymmeVäderskydd
K2: SingleRail: Single Hook 3S
Godkända kontrollpunkter
24/29DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKorslager: Skenornas infästningKorslager: Skenornas överhängKorslager: SkenskarvarMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
5/29Infästning utanför takstolSkruvar korrektTakgenomföringTakstolsinfästningTvådelad takkrok
