Besiktningsrapport
9.6
Installation genom
Söderens
Datum
12 juli 2023
Ort
Gunnilse, Västra Götalands län
AC kablage skarp kant
Jordning av chassi
94% godkända
6% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9.28
Montagesystem
Van der Valk: ValkPitched - Clamp
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/2
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
1/2
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/33
4.1 AC kablage skarp kant
Inte godkänd
Kabel ligger mot skarp kant.

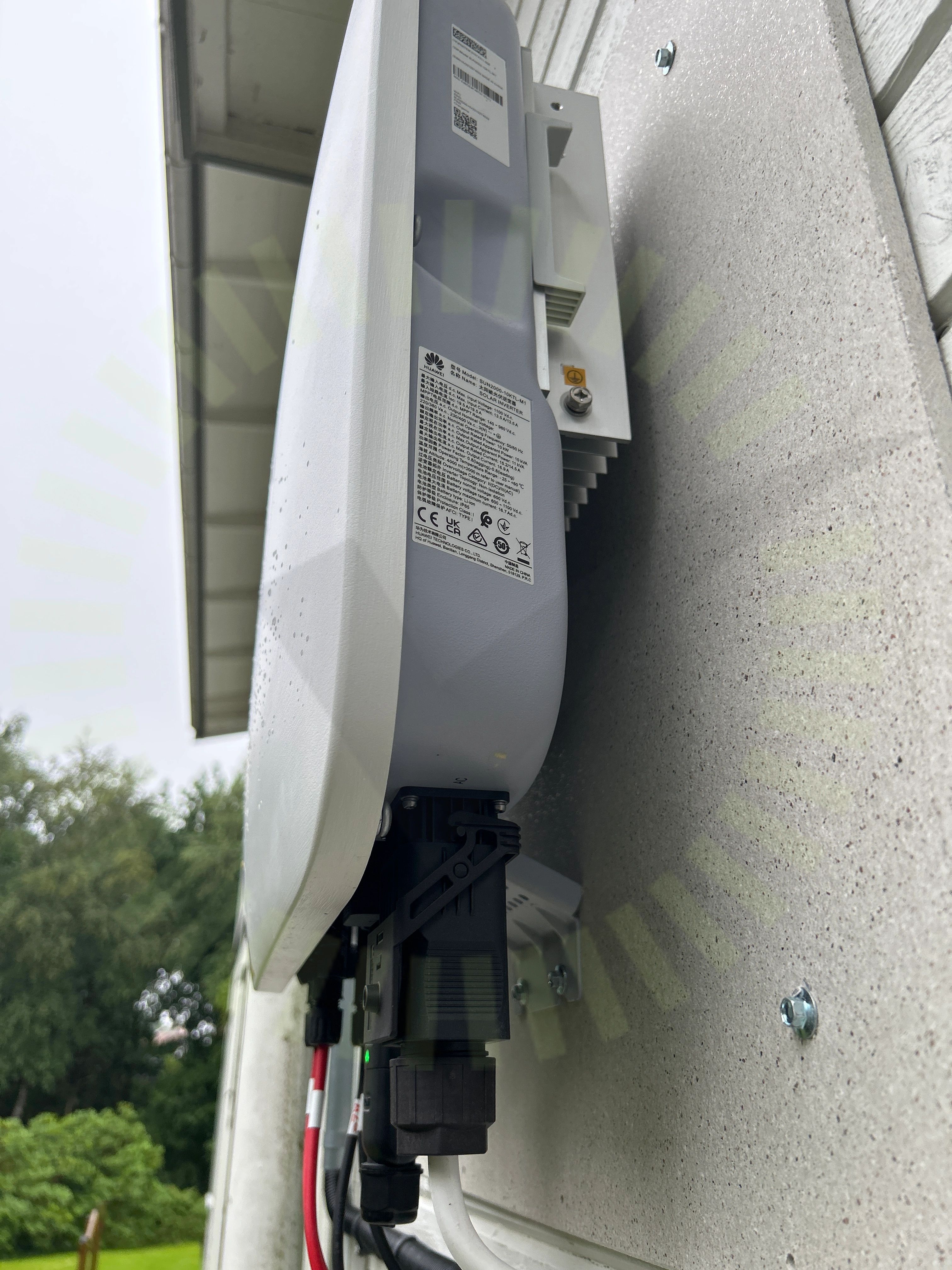

4.2 Jordning av chassi
Inte godkänd
Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Godkända kontrollpunkter
31/33
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Kontakter
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
