Besiktningsrapport

8.9

Installation genom

Söderens

Datum

7 mars 2025

Ort

Haverdal, Hallands län

Snö- och Vindlastberäkning

Skenornas infästning

Skenans utstick för klämma

+ 2

93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount: Falsad/Klickplåt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/46

2.1 Bakomliggande material

Inte godkänd

Underliggande material uppfyller inte tillverkarens krav.

SigenStor Home Installation Guide Version: 02, Sida 8

Godkända kontrollpunkter

45/46

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

4/20

4.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas för taket åt söder. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

4.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för långt för ändlocket.

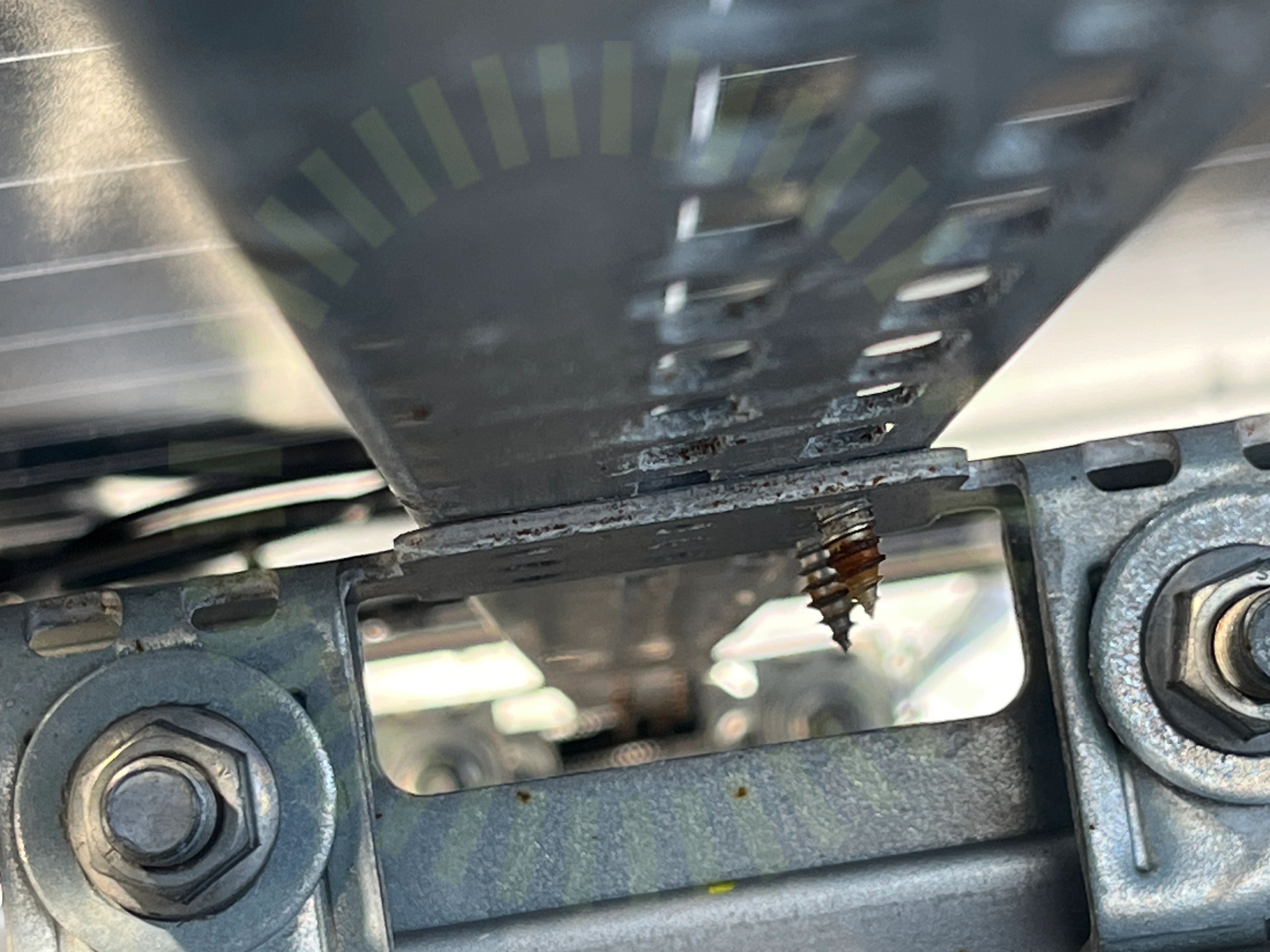

4.3 Skenornas infästning

Inte godkänd

Skruvarna är inte monterade diagonalt på skenan.

Falsad/Klickplåt - monteringsanvisning, Sida 2

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Detta gäller positionen på panelerna mot söder.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenornas överhängSkenskarvarSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

2/14

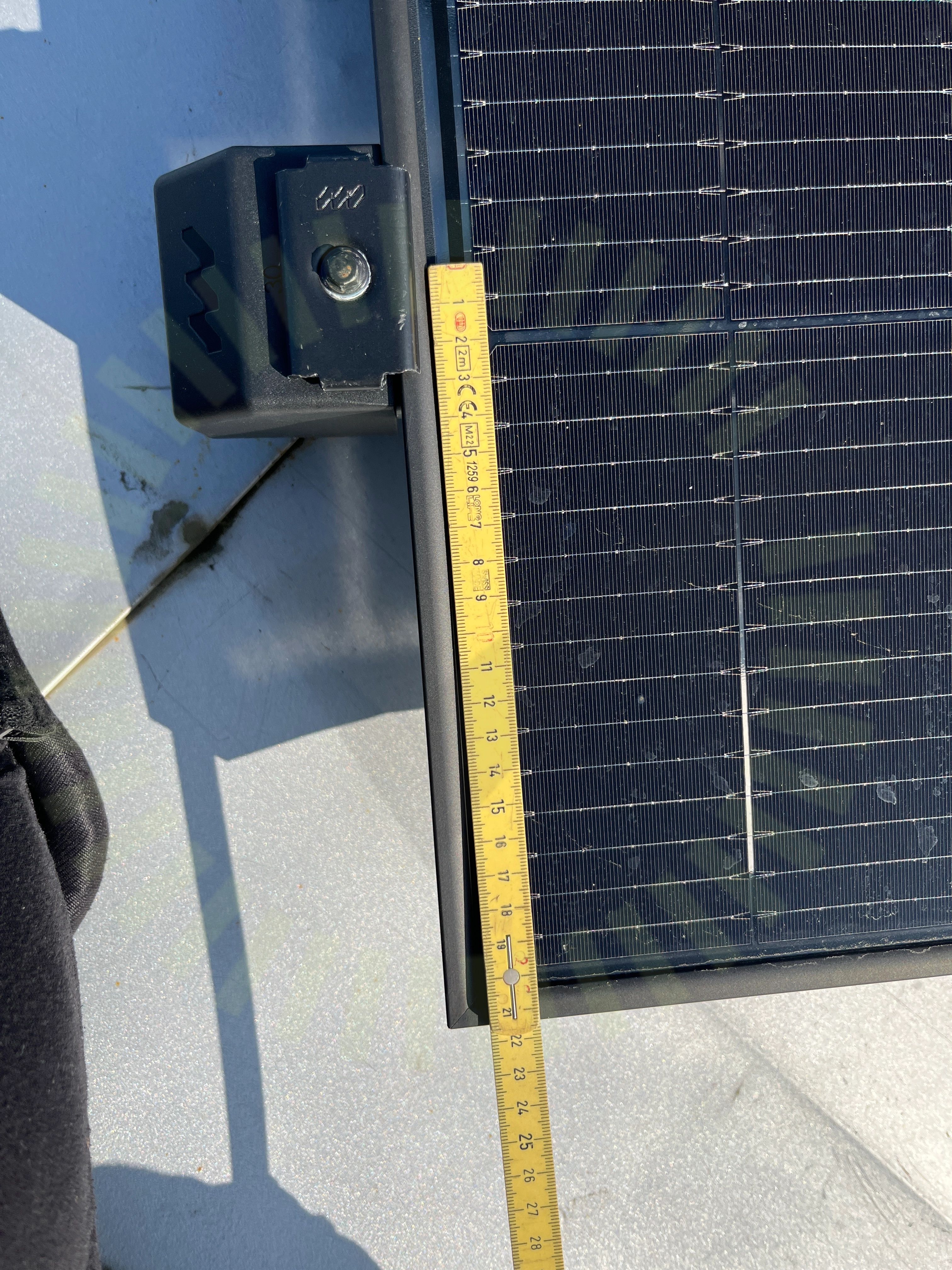

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Detta gäller kortsidan på panelen.

Trina Solar | Additional Installation User Manual

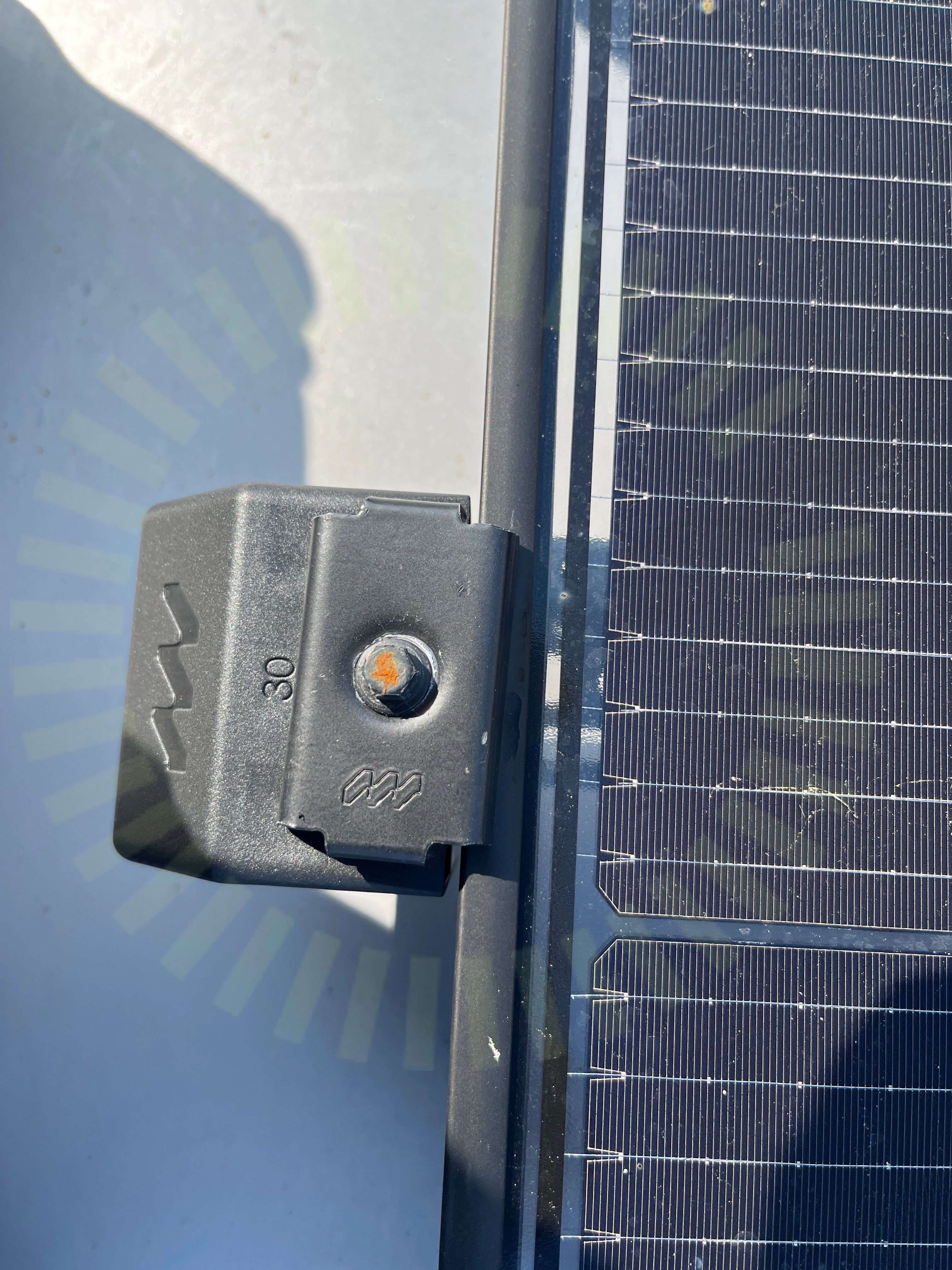

5.2 Klämmornas överlappning

Inte godkänd

Klämman sitter snett och överlappar inte tillräckligt.

Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning
