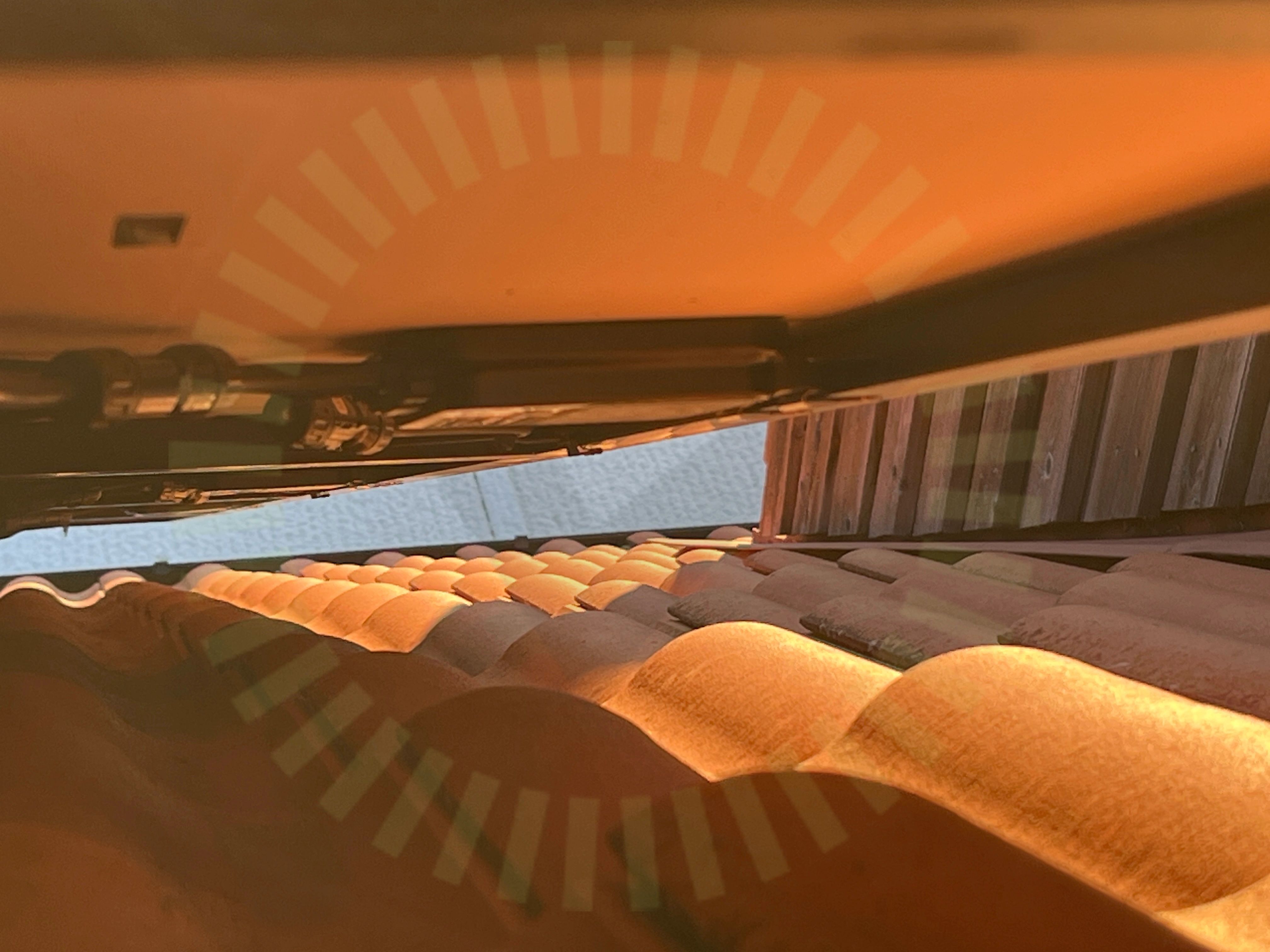

3.1 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Besiktningsrapport
9.4
Installation genom
GoSol Energi
Datum
22 november 2024
Ort
Alingsås, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-54HBB
PanelerDMEGC: DM(XXX)M10RT-60HBB
OptimerareTigo TS4-A-O
OptimerareFerroAmp: SSO 8kW
MontagesystemWeland Stål: Råspont
VäxelriktareFerroAmp: EnergyHub Wall 14kVA
TillbehörUndercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Optimerare
Godkända kontrollpunkter
11/11Avstånd närliggande objektDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd
Tak 1, DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
1/18Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
2/184.1 Klämmornas placering
Inte godkändUnderlag för klämzoner för den valda panelen saknas. Bedömning av klämzoner är inte möjligt utan underlag från tillverkaren.

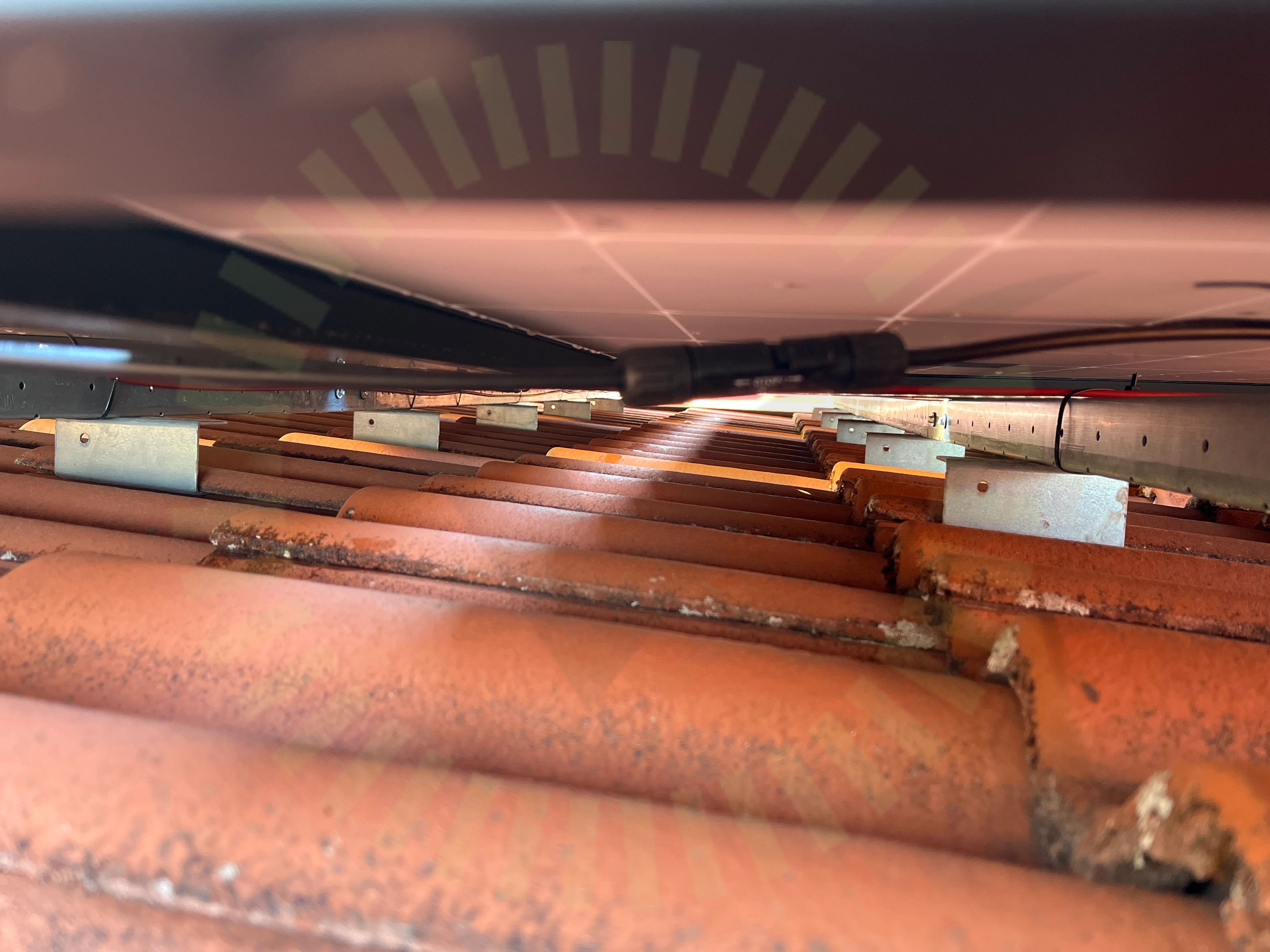

4.2 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, Tigo TS4-A-O
Anmärkningar
2/6
5.1 Infästning
Inte godkändOptimerare är infäst på fel håll baserat på ramens tjocklek.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

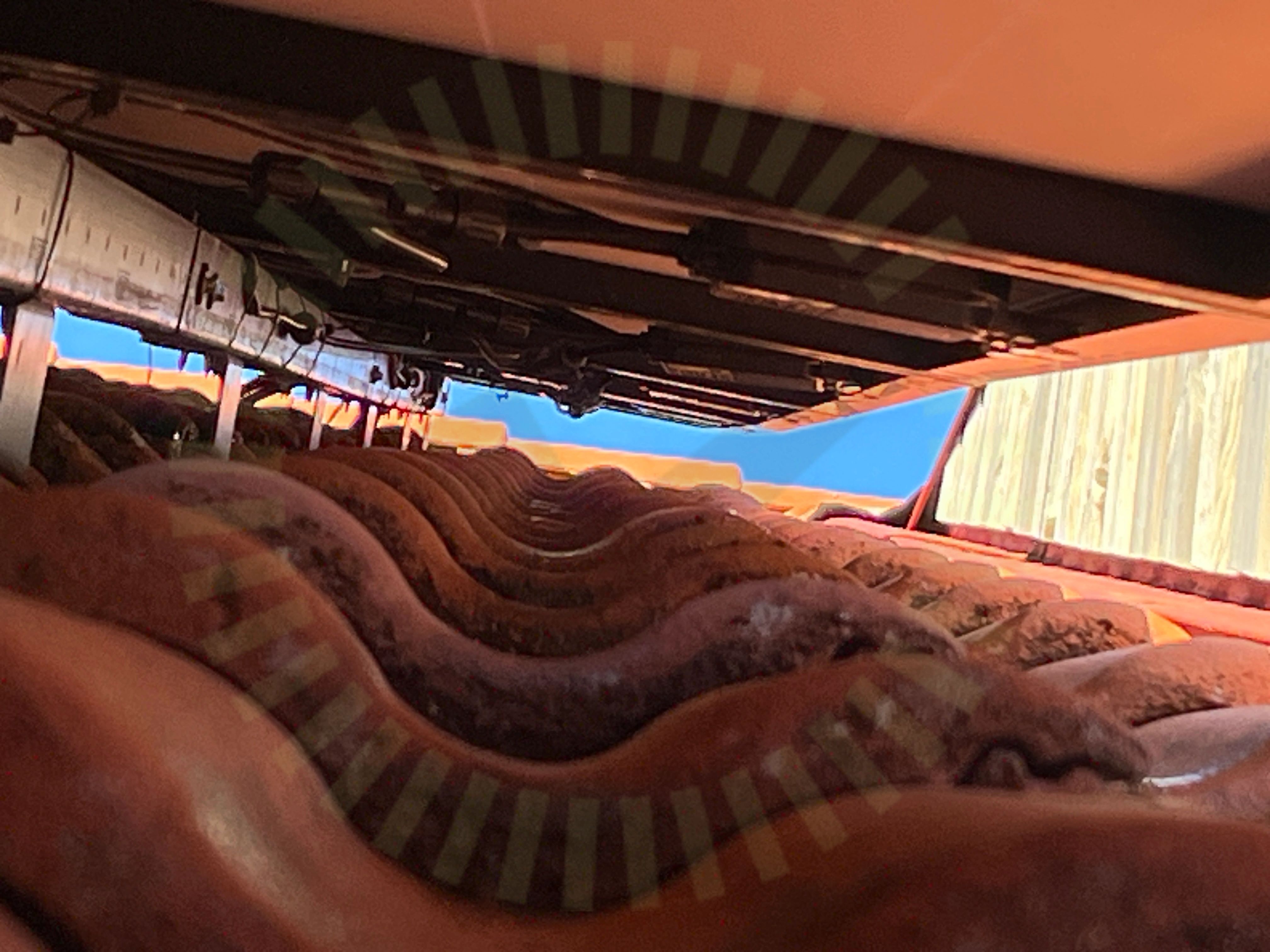

5.2 Placering
Inte godkändOptimerare är felaktigt placerad på panelens ram.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 4
Godkända kontrollpunkter
4/6DC KontakterFastsäkring av produktKabeluppfästningSkada
Tak 1, Weland Stål: Råspont
Anmärkningar
2/216.1 Underbyggnad
ÖverenskommelseRåspont är för klen för den beräknade lasten.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

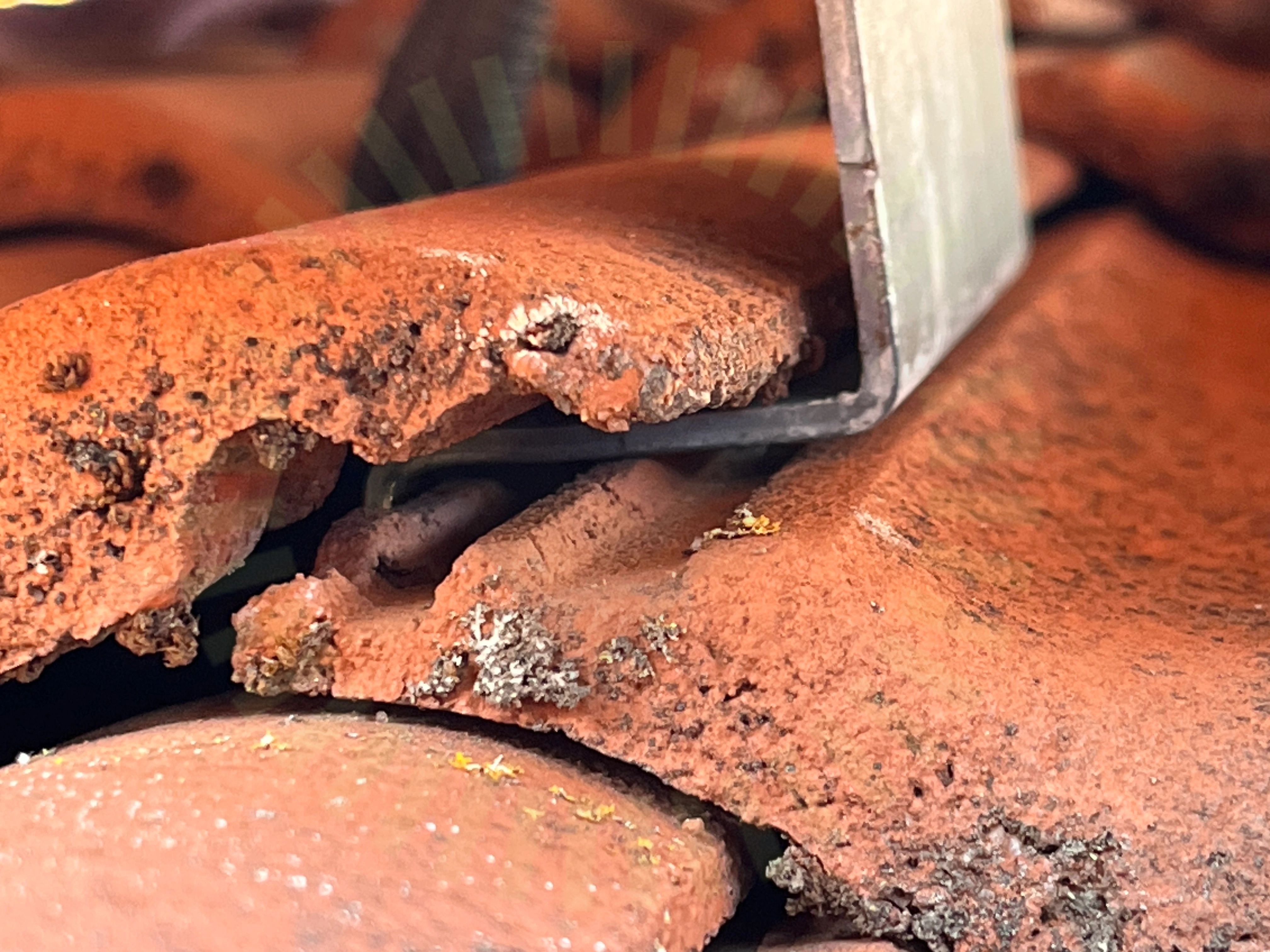

6.2 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
19/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
7/7FasskenaInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAnslutning till Power Distribution boxAvstånd närliggande objektDC Kablage förläggningDC Kablage skyddDC KontaktDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningInternetKabeldimensioneringKabeldimensionering ACKabeldimensionering DCKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignStrömtransformatorerSäkringTillgänglighetVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
