Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

AO Solar Systems AB

Datum

17 mars 2023

Ort

Åryd, Kronobergs län
Klämmornas placering
Skenornas överhäng
Säkerhetsavstånd
92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareFronius: Symo 10-20 kW
TillbehörSäkerhetsbrytare AC
AO Solar Systems AB

Installerad av AO Solar Systems AB som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

3/28

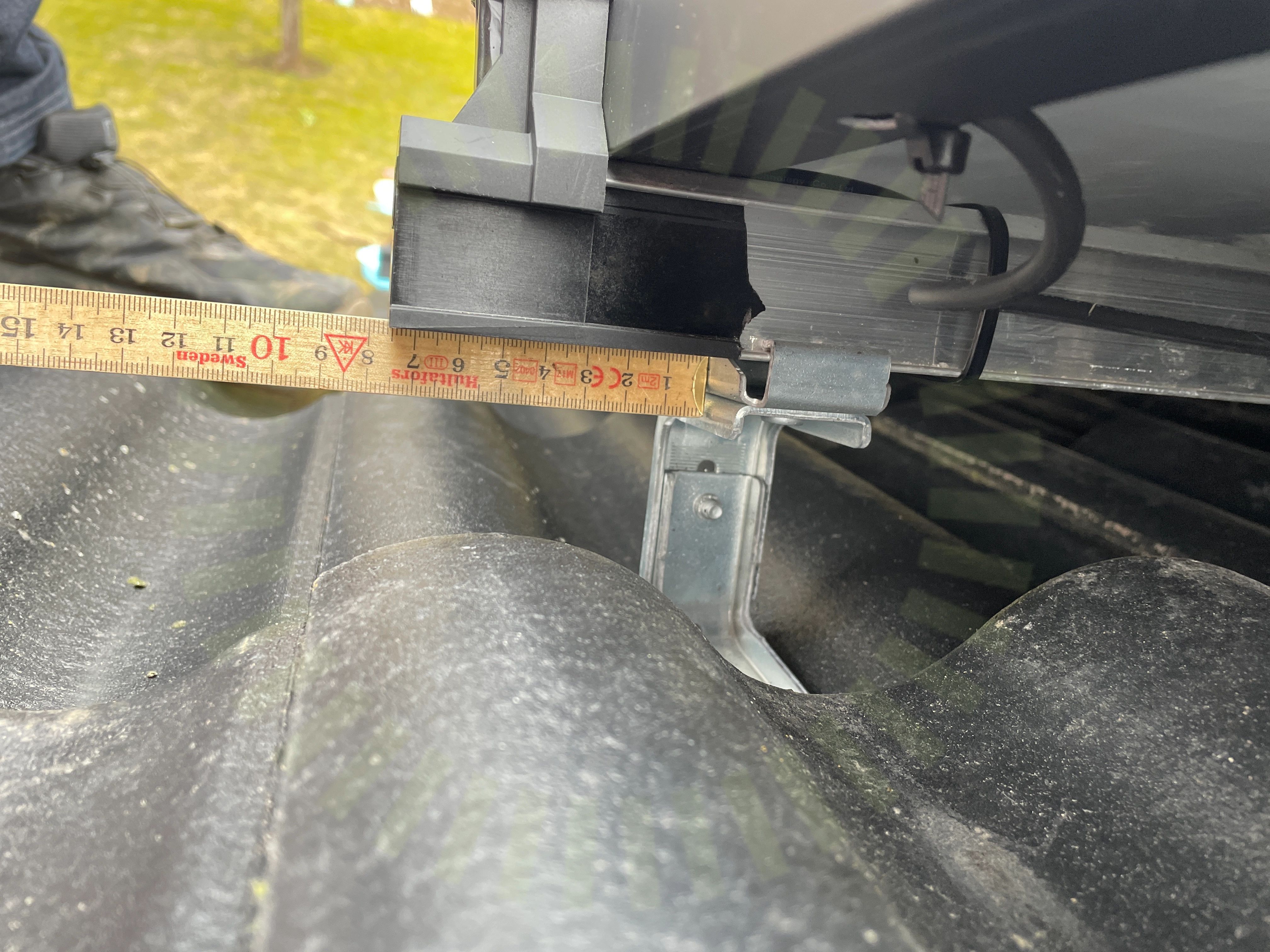

Skenornas överhäng

1.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

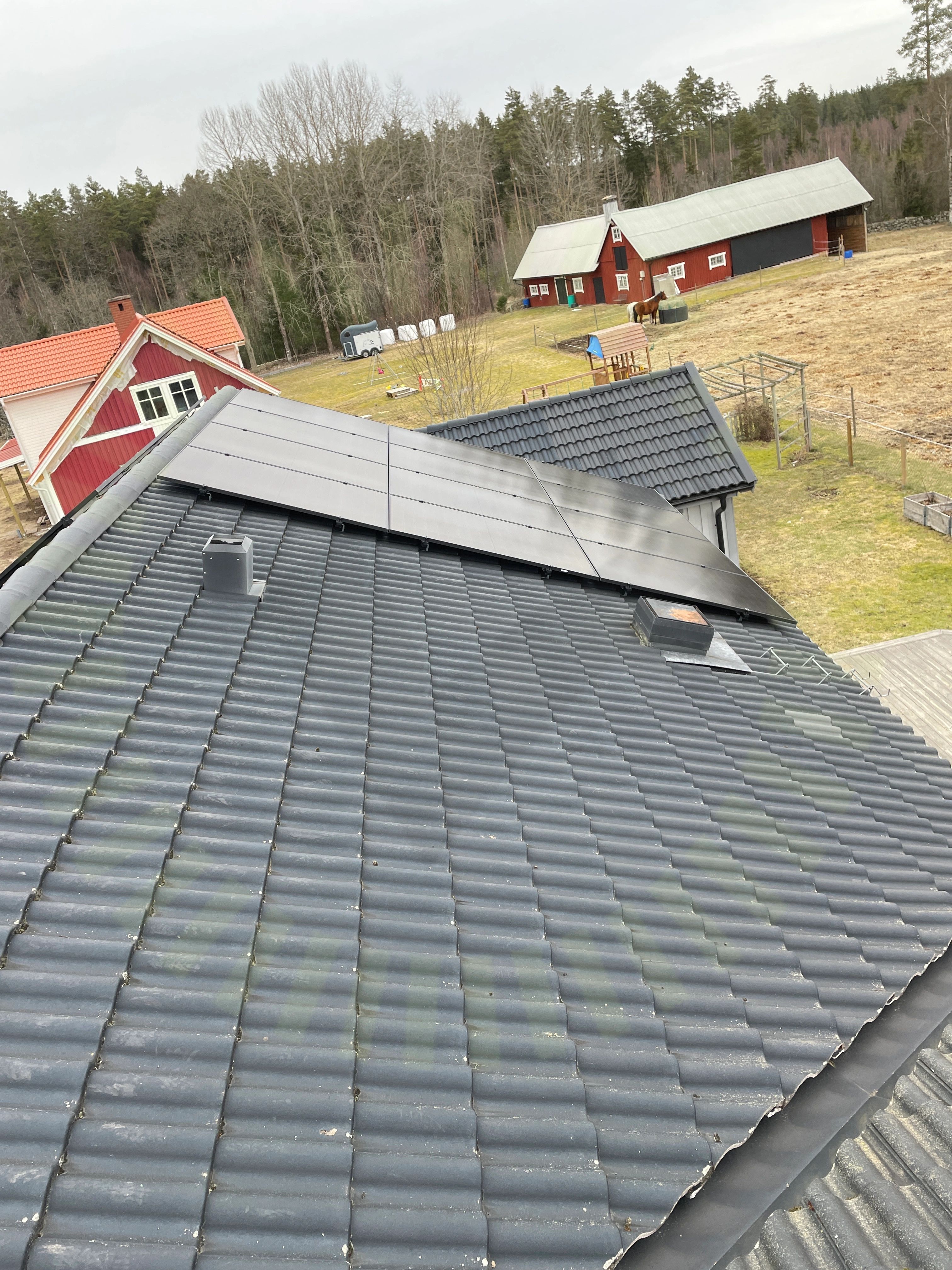

Säkerhetsavstånd

1.2 Säkerhetsavstånd

Inte godkänd

Anläggningen för stor för takfallets längd. Skyddsavstånd ej uppfyllt varken vid nock eller takfot

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

1.3 Takkrokarnas CC

Inte godkänd

Enligt snö-vindlastberäkning max 588 mm, 75 cm uppmätt på plats

Snö- och vindlastberäkning

Godkända kontrollpunkter

25/28
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekRåspontsinfästningShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Fronius: Symo 10-20 kW

Anmärkningar

4/32

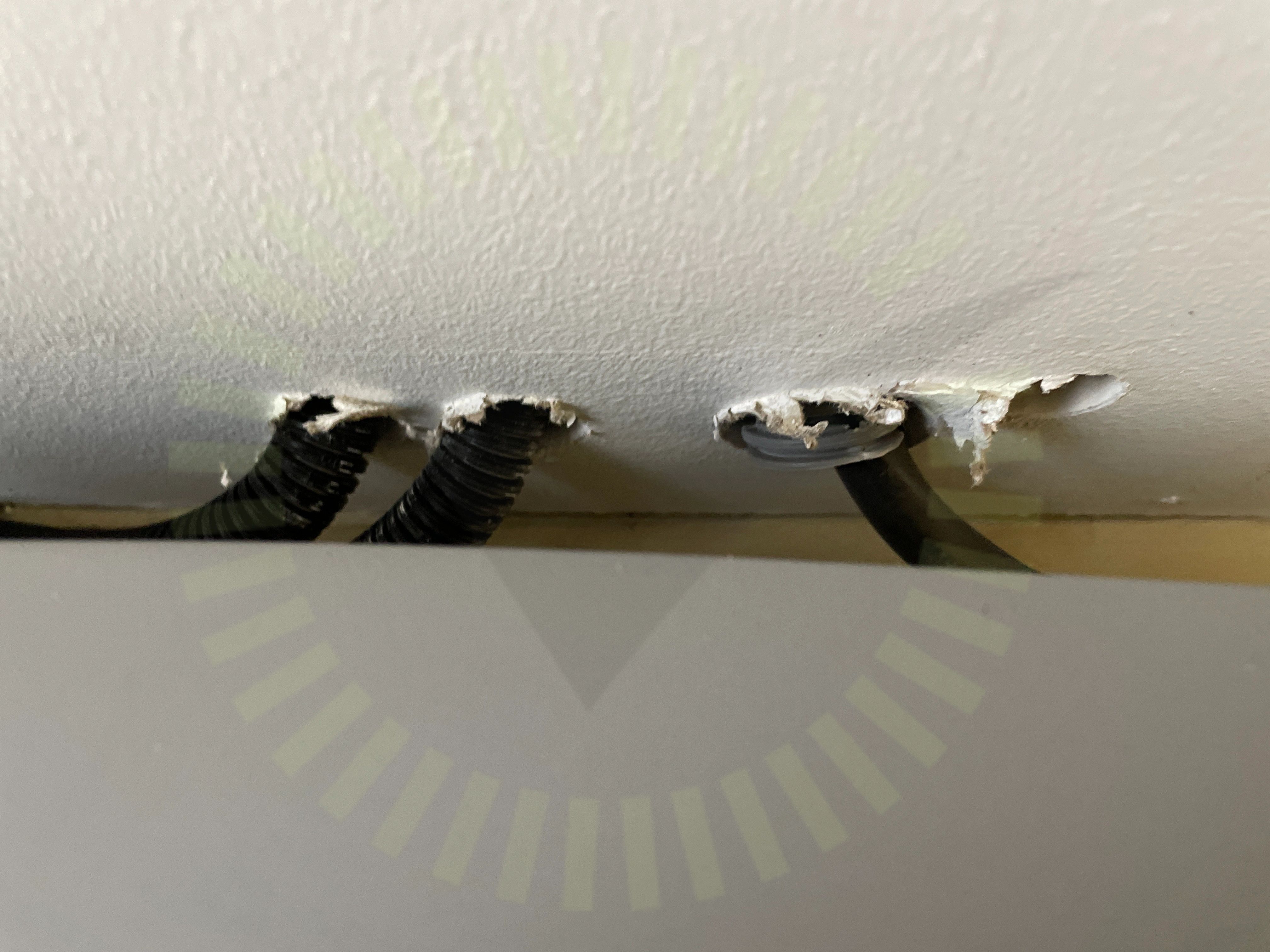

AC Genomföringar

2.1 AC Genomföringar

Överenskommelse

Genomföring ej tätad. Enligt beställaren är det överenskommet inte entreprenörens ansvar. Avser både AC och DC.

SS 436 40 00 (527.2.1)
Avstånd

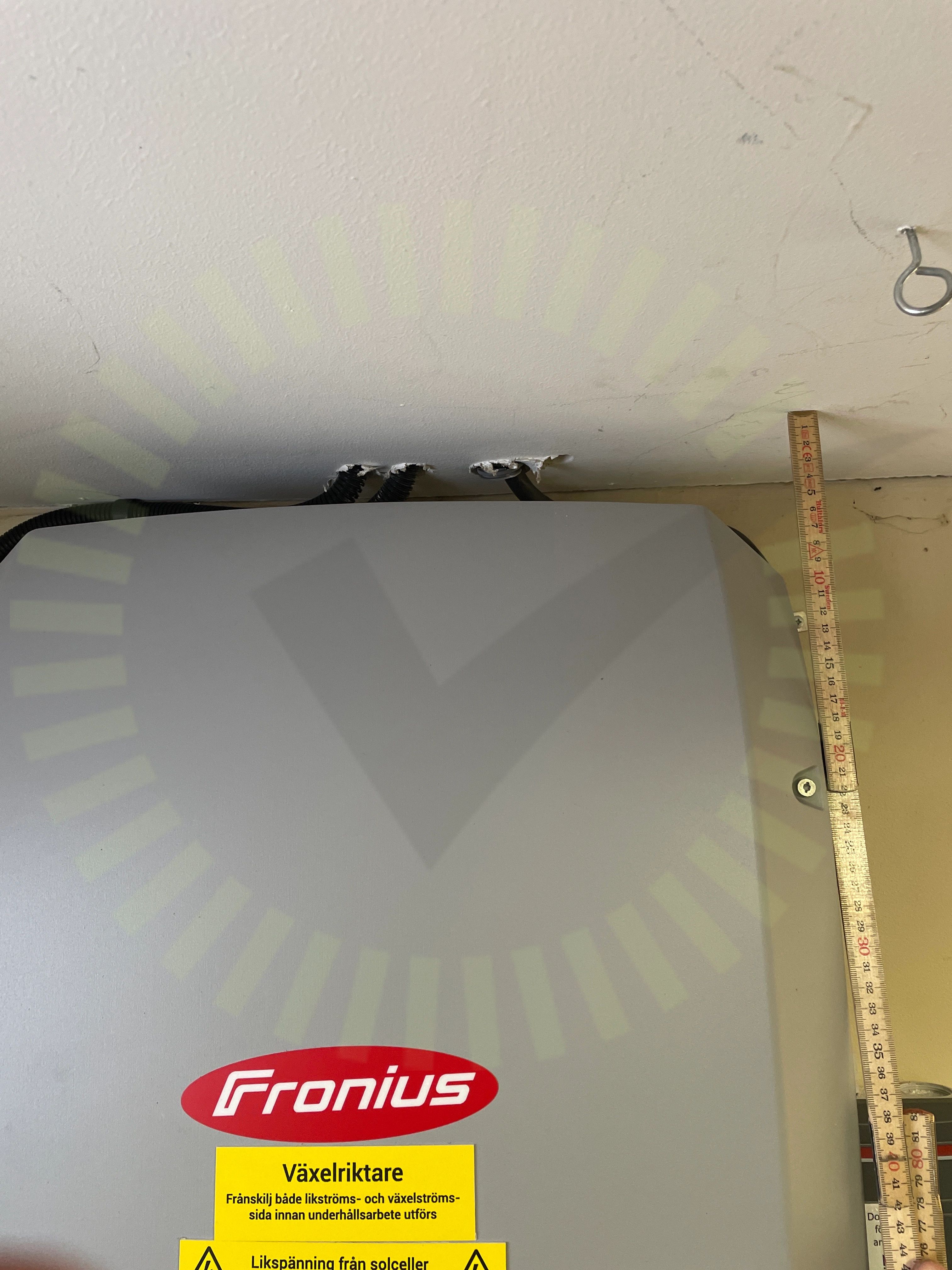

2.2 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://manuals.fronius.com/html/4204260175/sv.html#0_m_0000010283

2.3 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.4 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

28/32
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvtalDC anslutningDC kablageDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/17
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

16/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
