Besiktningsrapport

8.6

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Solcellen.nu

Datum

27 juni 2023

Ort

storå

Län

Örebro län

Genomföringar

Uppskalad ledare

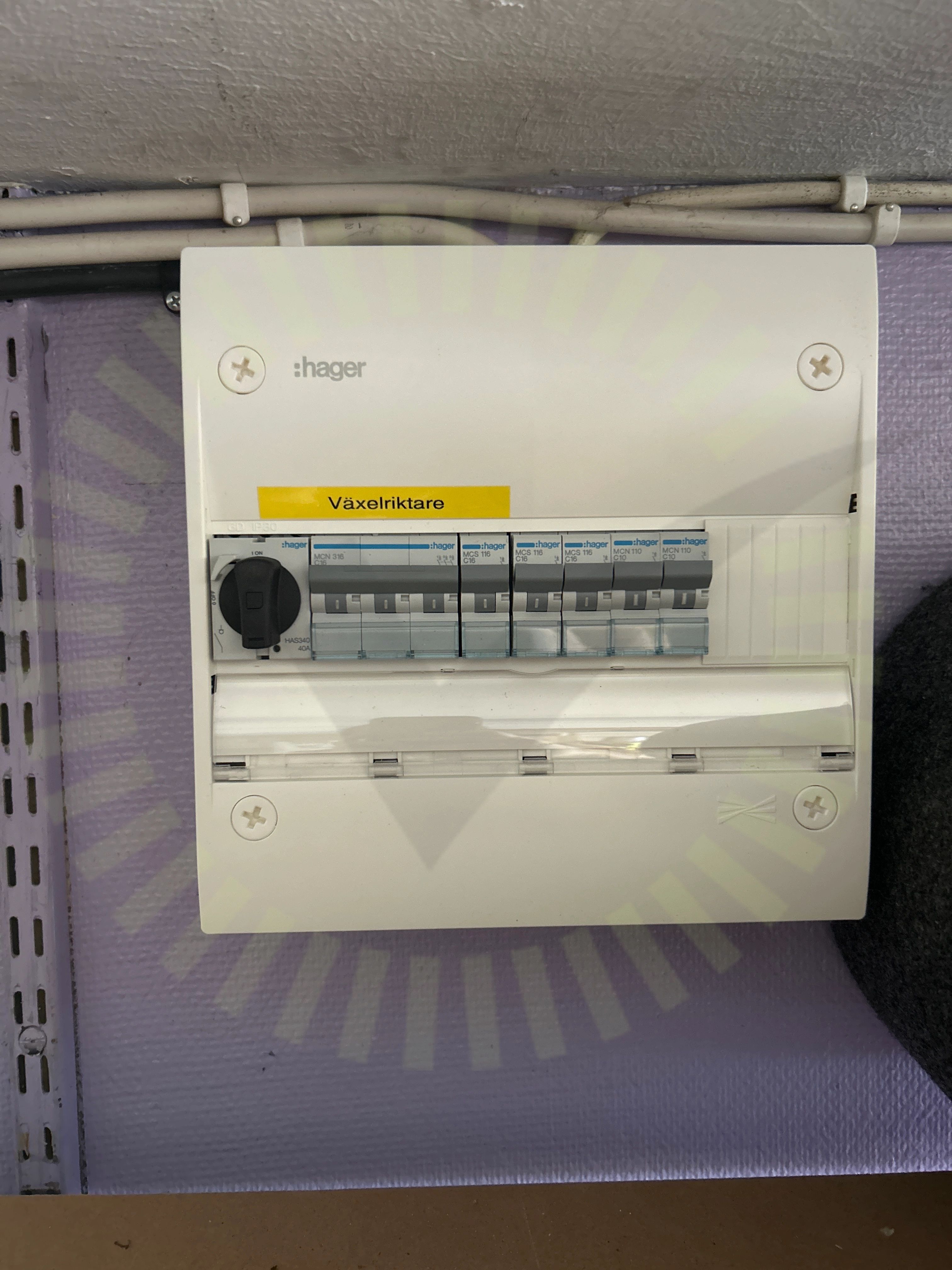

Avstånd närliggande objekt

+ 5

80% godkända

20% ej godkända

Om installationen

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (8)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Kundkommentar

Designen ändrades om på plats utan att konsultera med kunden först.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/8

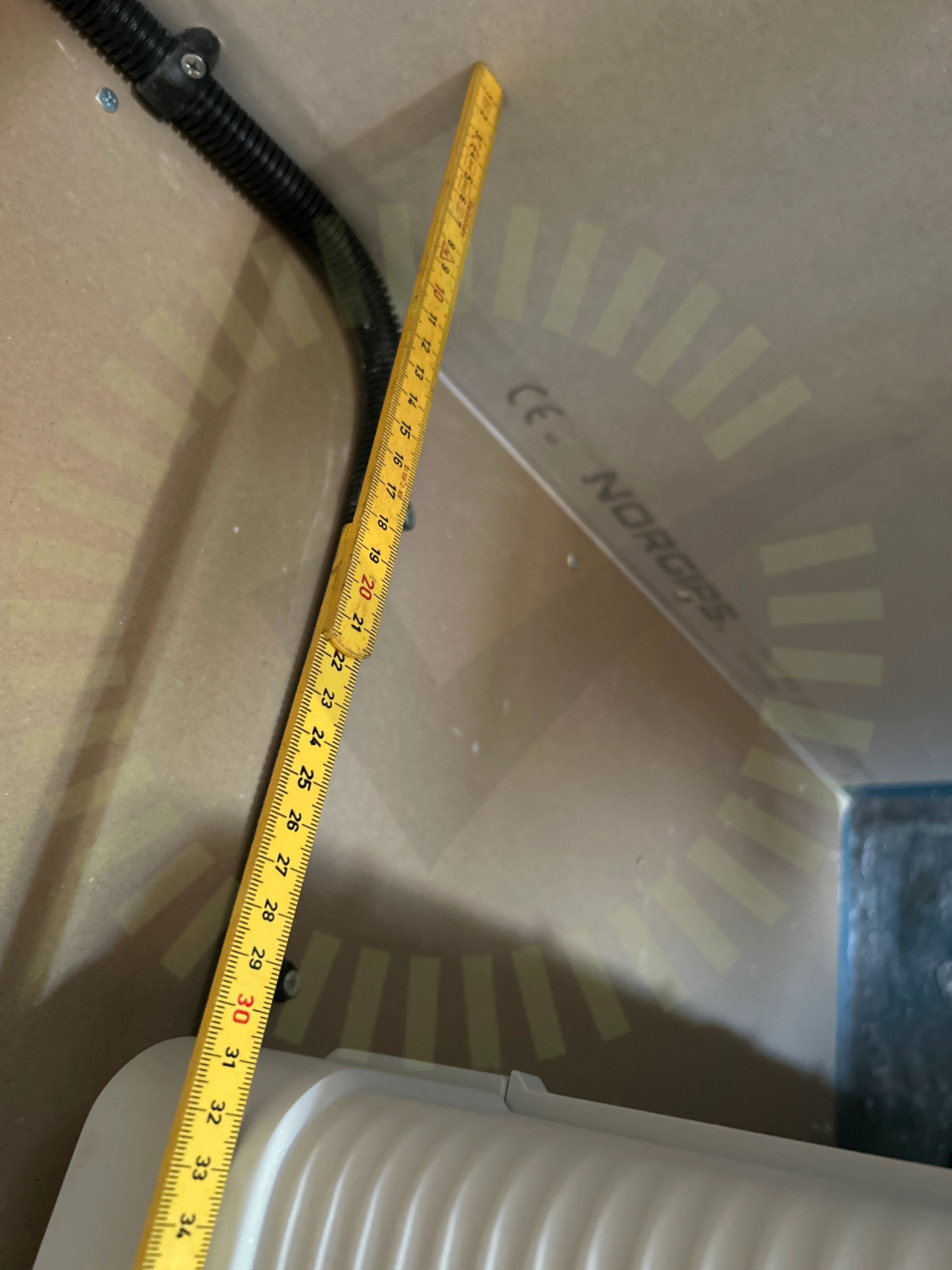

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

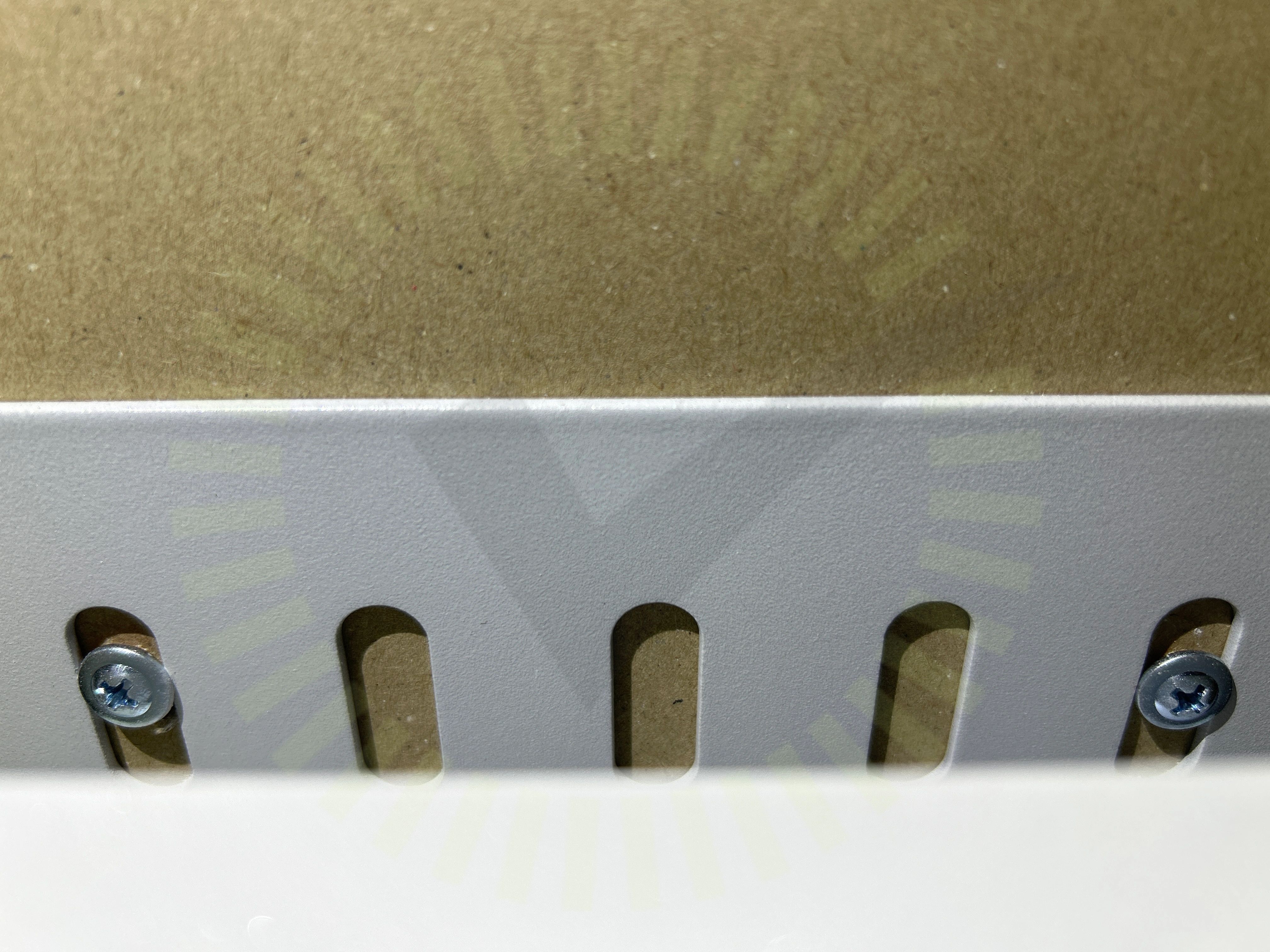

2.2 Infästning

Inte godkänd

Valda skruvar är inte lämpliga för att fästa batteriet med.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

6/8

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Varselmärkning

Anmärkningar

3/5

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är ansluten.

SS 436 40 00 (712.514.101)

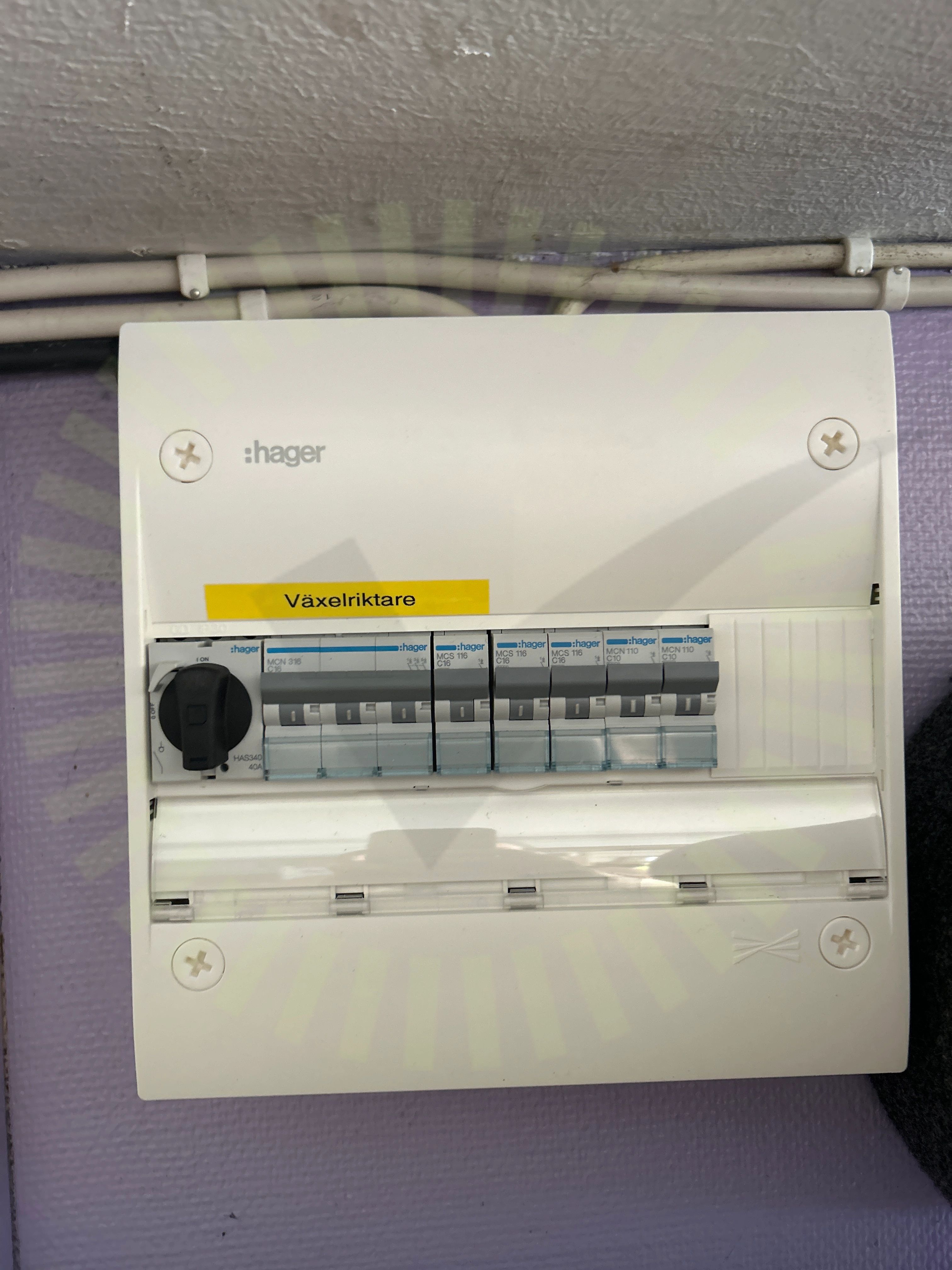

3.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är ansluten.

SEK 457, Sida 42

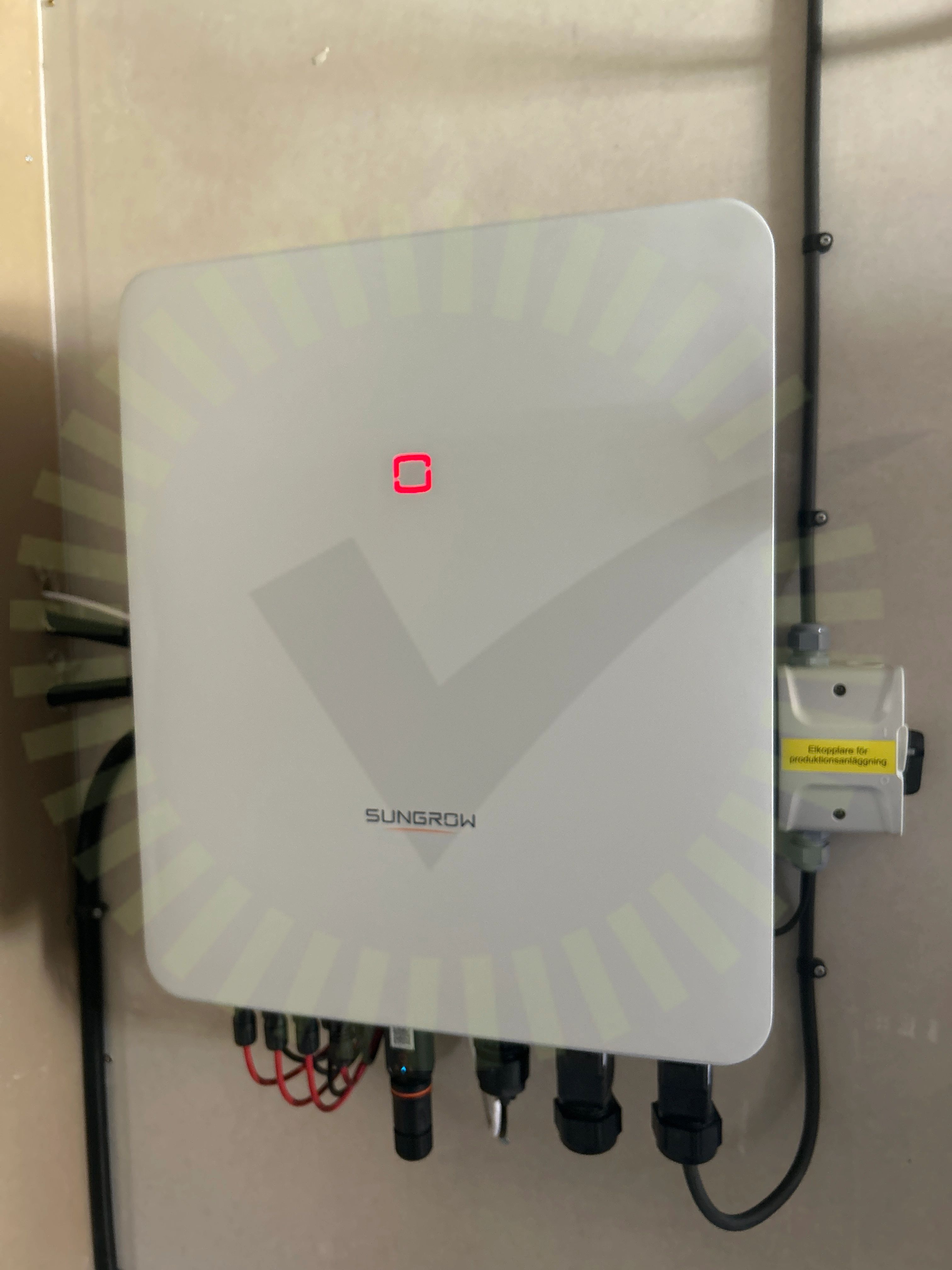

3.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Anmärkningar

6/35

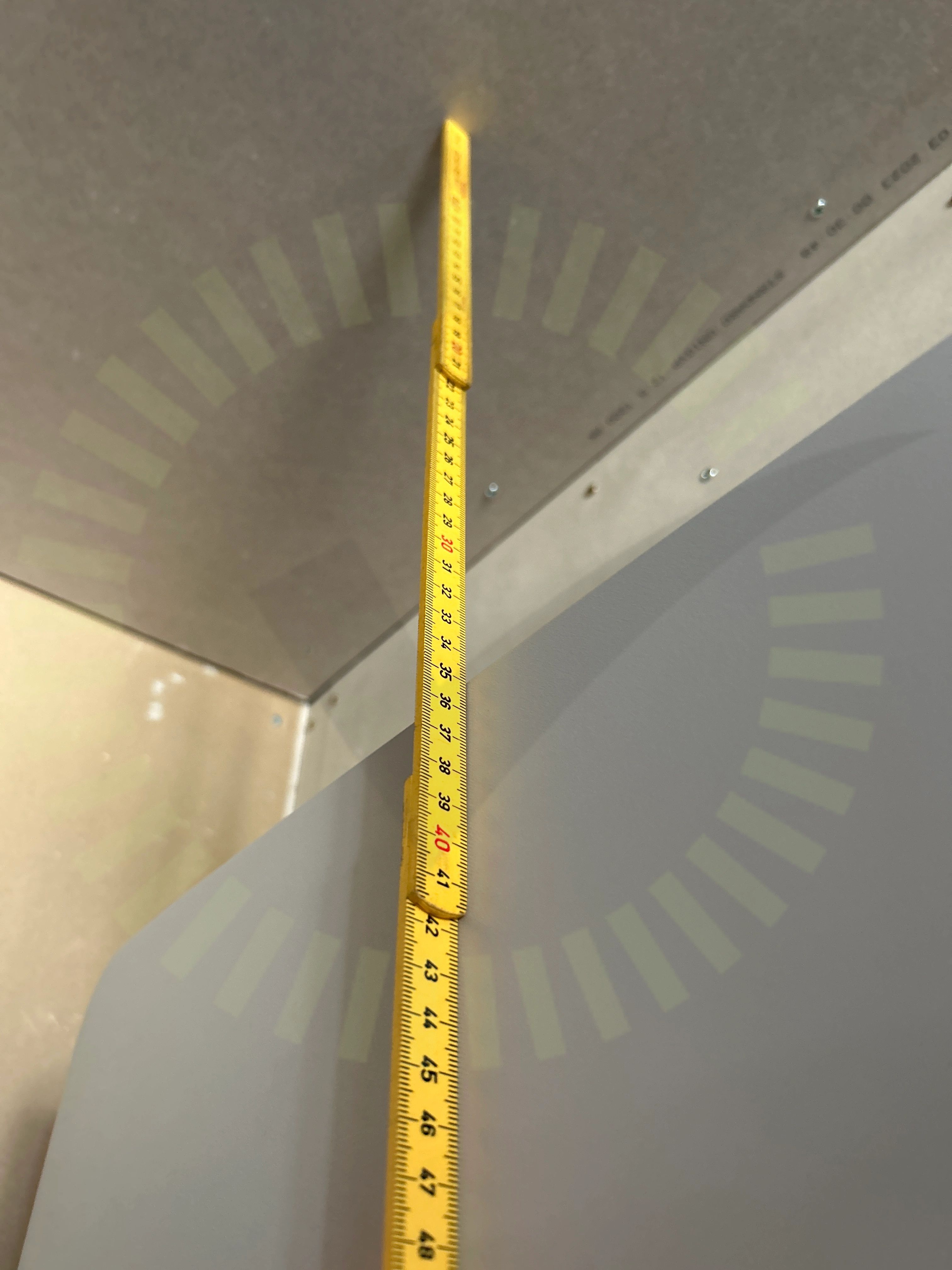

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

4.2 Jordning av chassi

Inte godkänd

PE kabel är enbart märkt grön/gul i ena änden. Skall vara grön/gul efter hela sin längd.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

4.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

4.4 Kabeldimensionering

Inte godkänd

Kablage är underdimensionerat för anläggningens produktion.

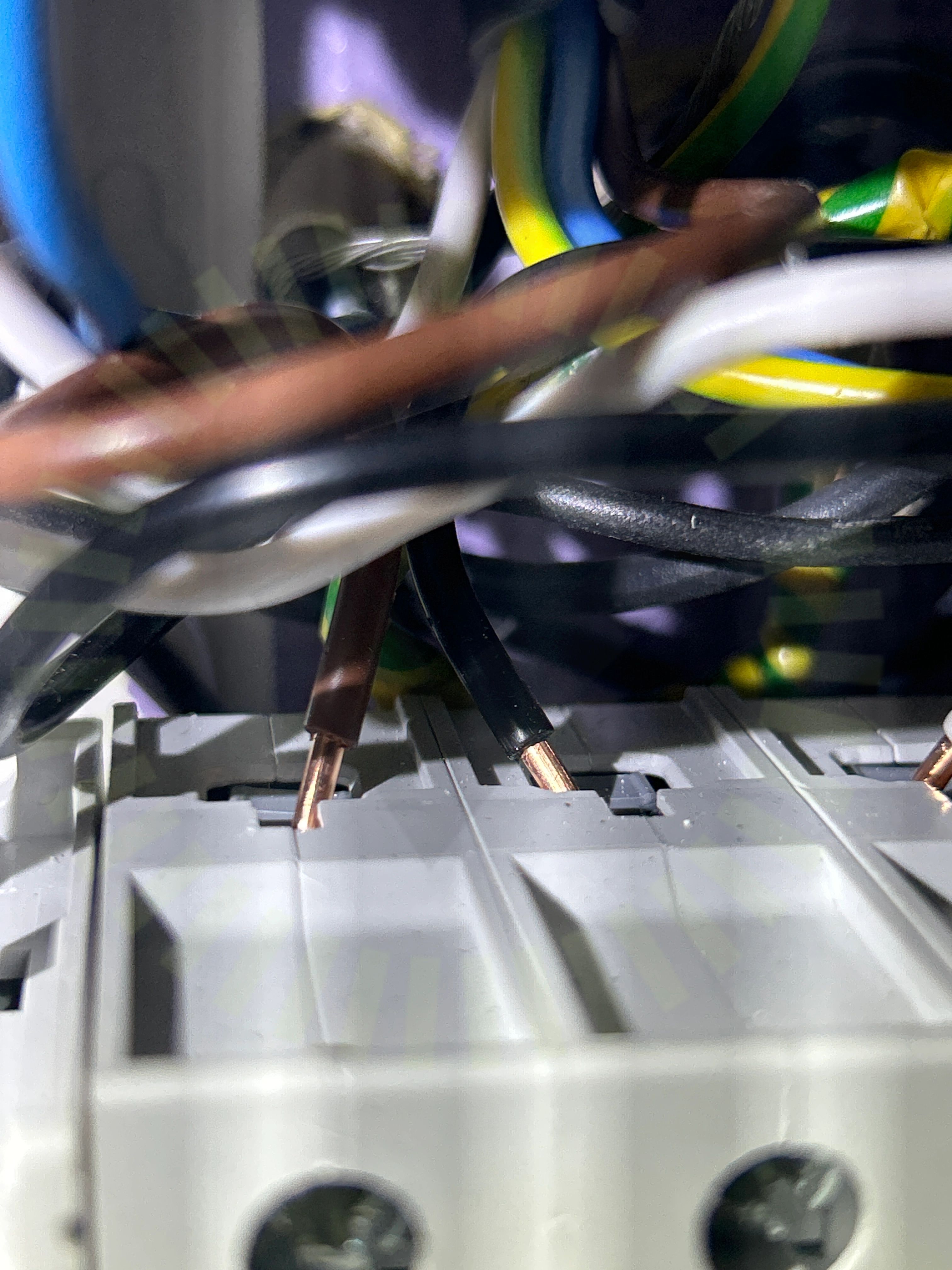

4.5 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

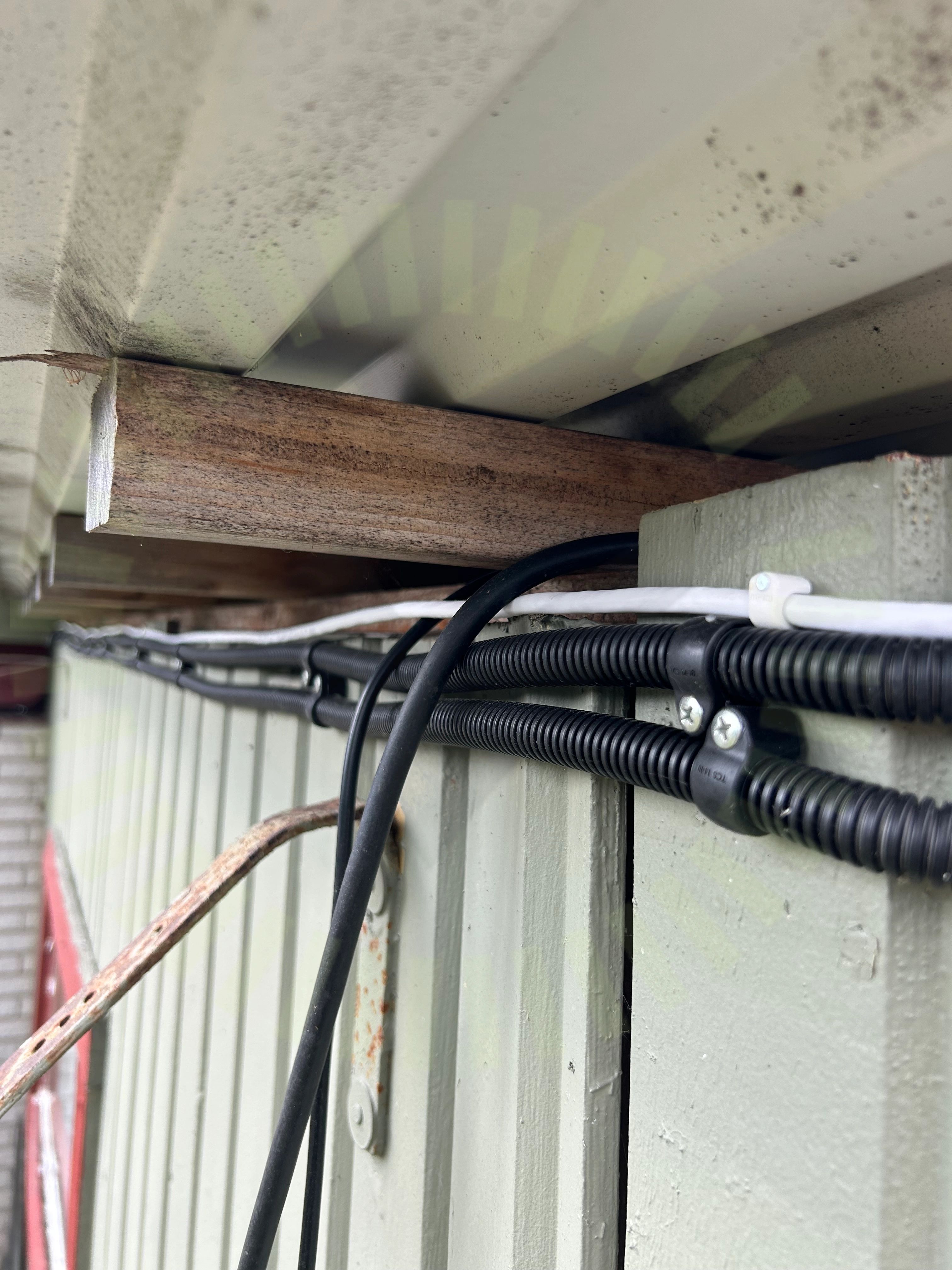

4.6 Väderbeständigt material

Inte godkänd

Vita klammer är inte väderbeständiga.

Godkända kontrollpunkter

29/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
