Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

GoSol Energi

Datum

6 februari 2023

Ort

Ängelholm, Skåne län
Dragavlastade
Infästning läkt
PE
85% godkända15% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemK2 SolidRail med MAFI infästning

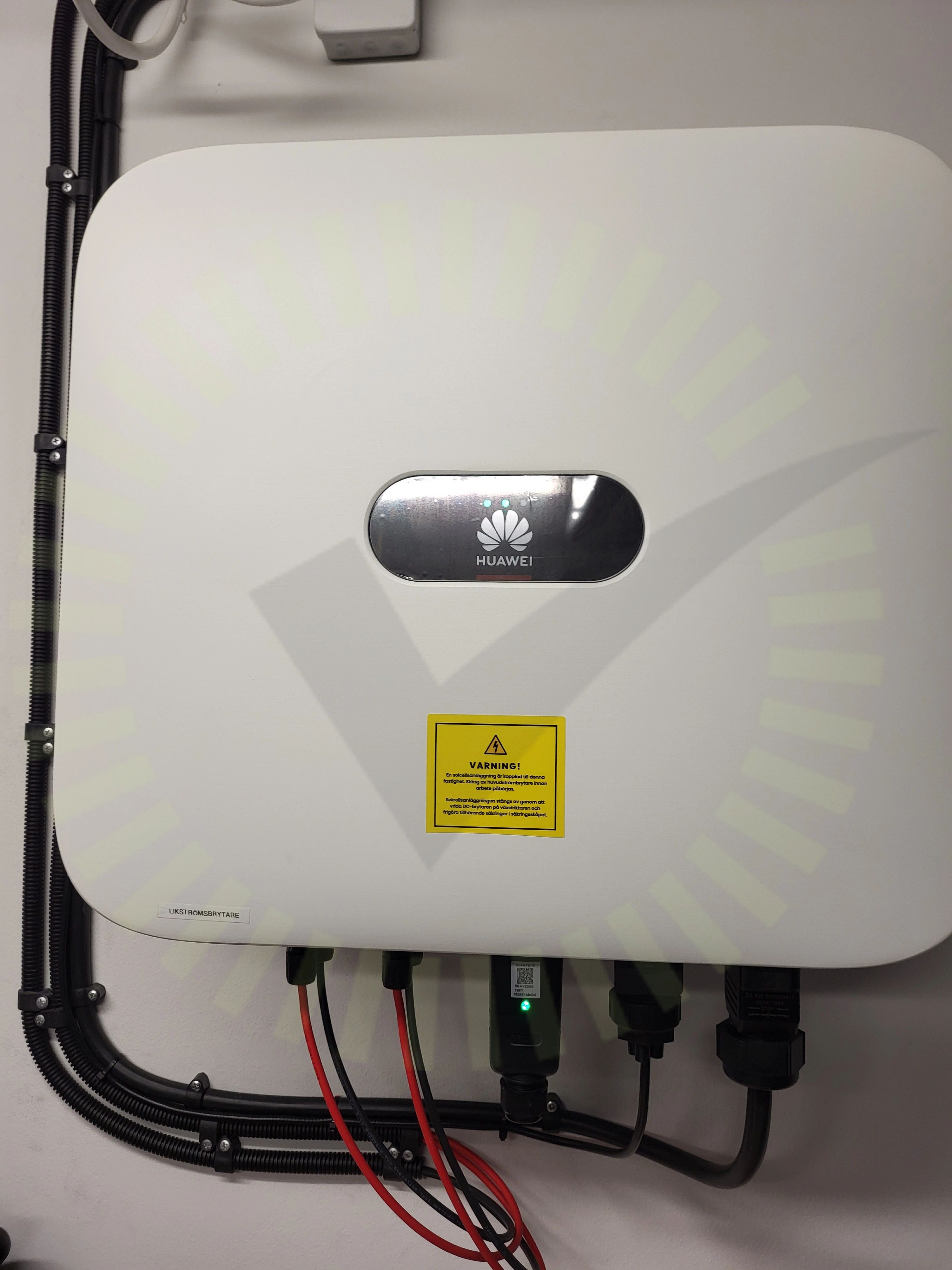

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/12
Dragavlastade

1.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/12
DräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/12
Skador

Tak 1, K2 SolidRail med MAFI infästning

Anmärkningar

5/17

2.1 CC mått

Inte godkänd

Vind och lastberäkning stämmer ej då det är blandade system.

Infästning läkt

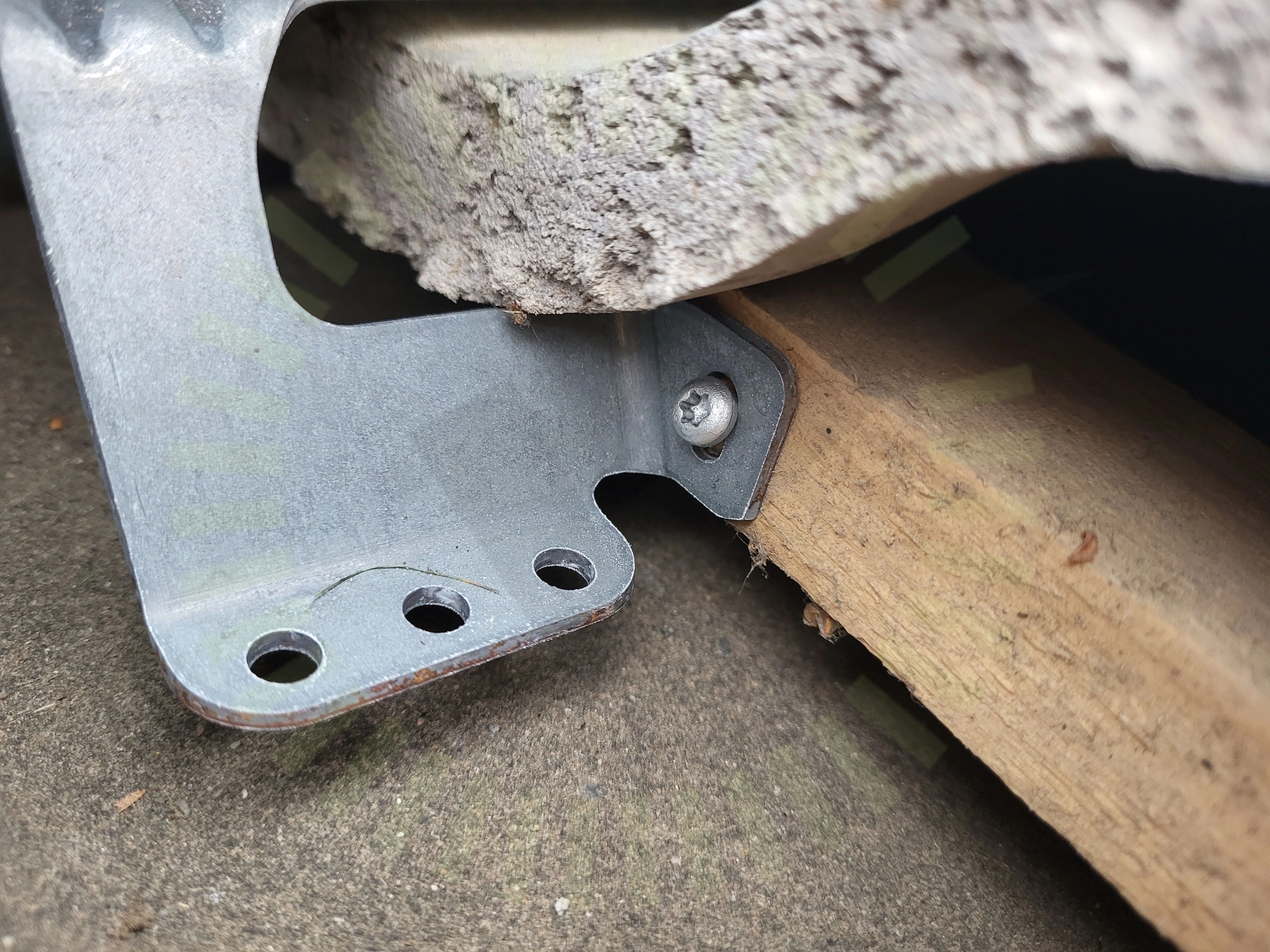

2.2 Infästning läkt

Inte godkänd

Fel skruvar är använda vid infästning I läkten.

Mounting Description MAFI Solar, Sida 3/7, 2022

2.3 Skenornas infästning

Inte godkänd

Blandade system , Mafi och K2

2.4 Skenornas överhäng

Inte godkänd

Lastberäkning bygger på K2 system men blandat med Mafi så inga mått stämmer med verkligheten. Uppmätt mått 400mm.

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning bygger på k2 men blandat med Mafi.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/17
Främmande materialKabeluppfästningLäktens storlekMittklämmorShimsSkadorSkarp kantSkenskarvSkyddTakgenomföringVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

3.1 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/28
AC Förläggning

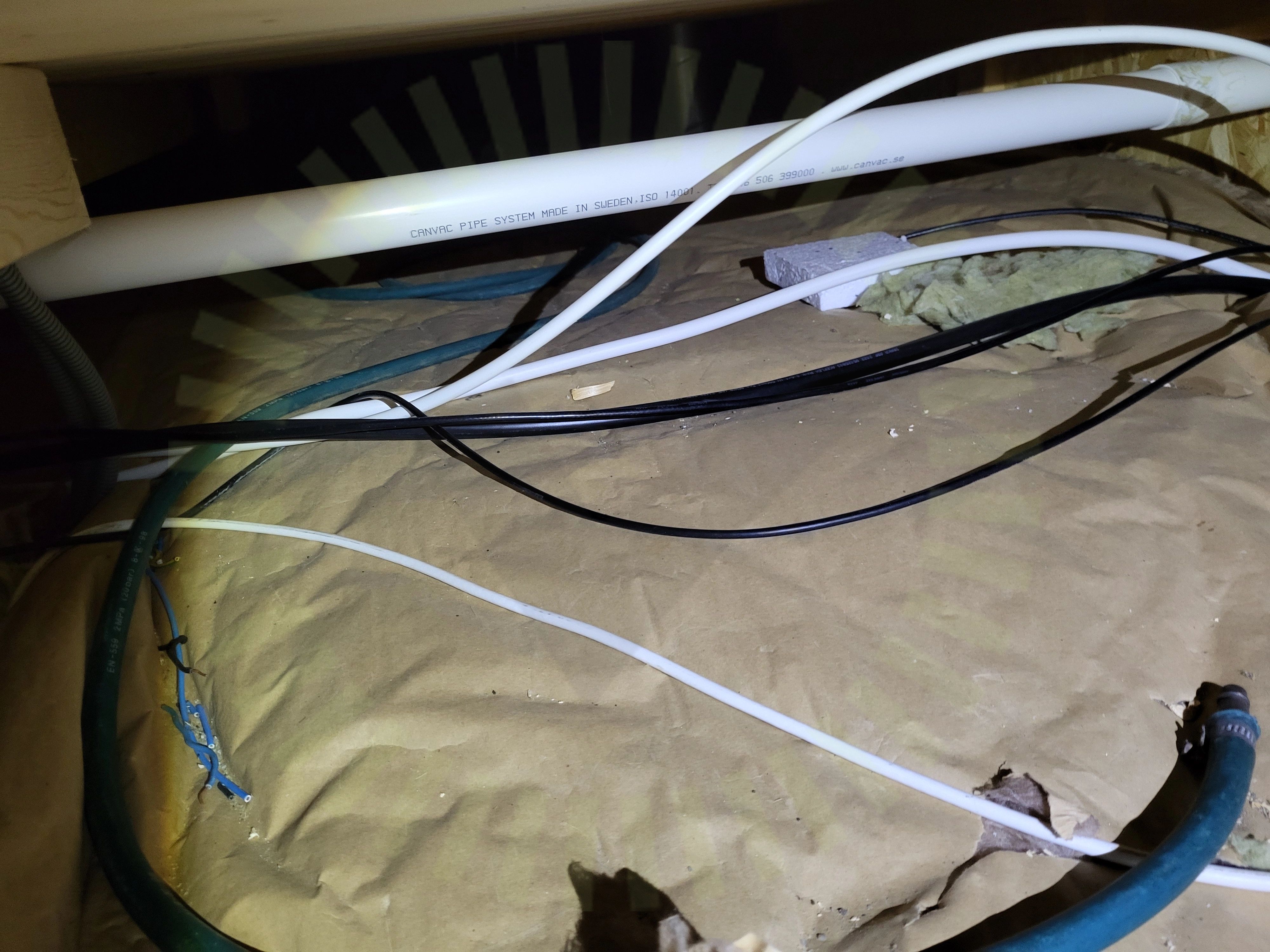

4.1 AC Förläggning

Inte godkänd

Ac-kabel är ej uppfäst uppe på vinden.

SS 436 40 00 (522.8.4)
PE

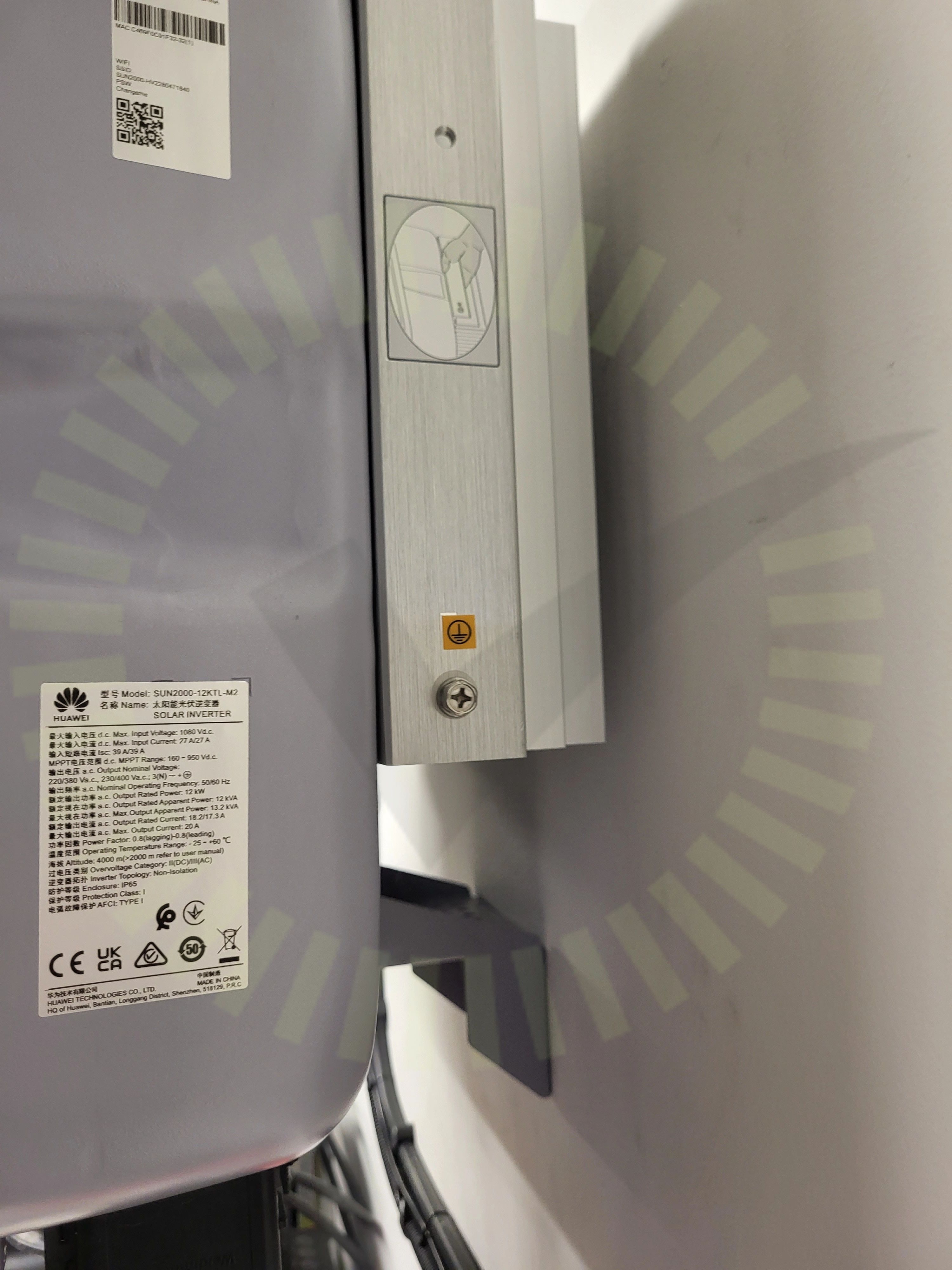

4.2 PE

Inte godkänd

Extern jord saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

26/28
AC BöjradieAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringUtrymmeVinkel
