Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

GoSol Energi

Datum

28 april 2023

Ort

Malmö, Skåne län
Kabeluppfästning
AC kablage skarp kant
Förskruvningar
94% godkända6% ej godkända

Om installationen

Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemWeland Stål: Plåttak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för ett av taken.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

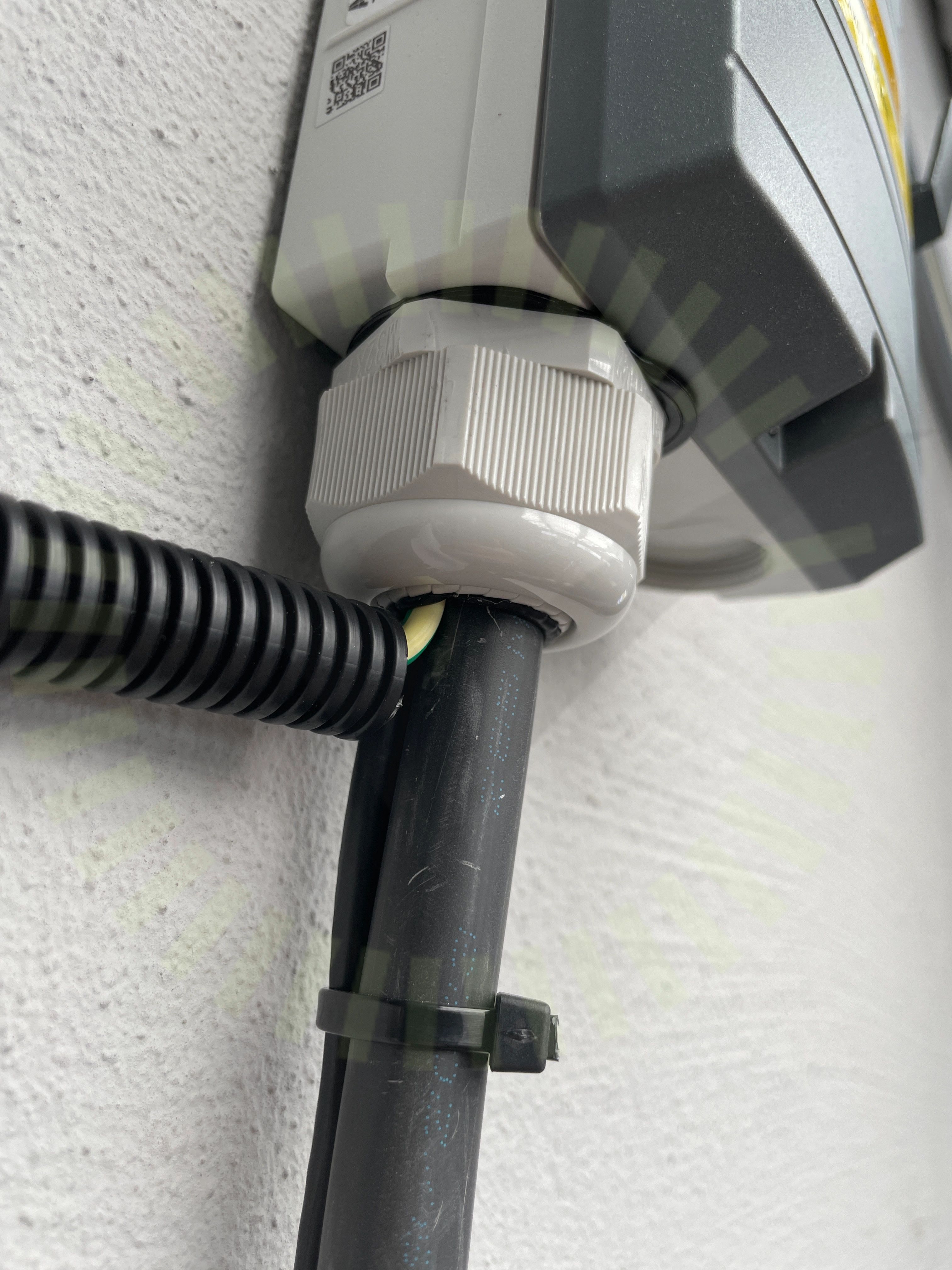

2.1 Förskruvningar

Inte godkänd

Flera kablar genom förskruvning som är avsedd för en kabel.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Godkända kontrollpunkter

12/16
DräneringshålFästens placeringFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

4/16
Förbindelse av kontakterKontakterStress på kontakterSträngförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

2/17
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

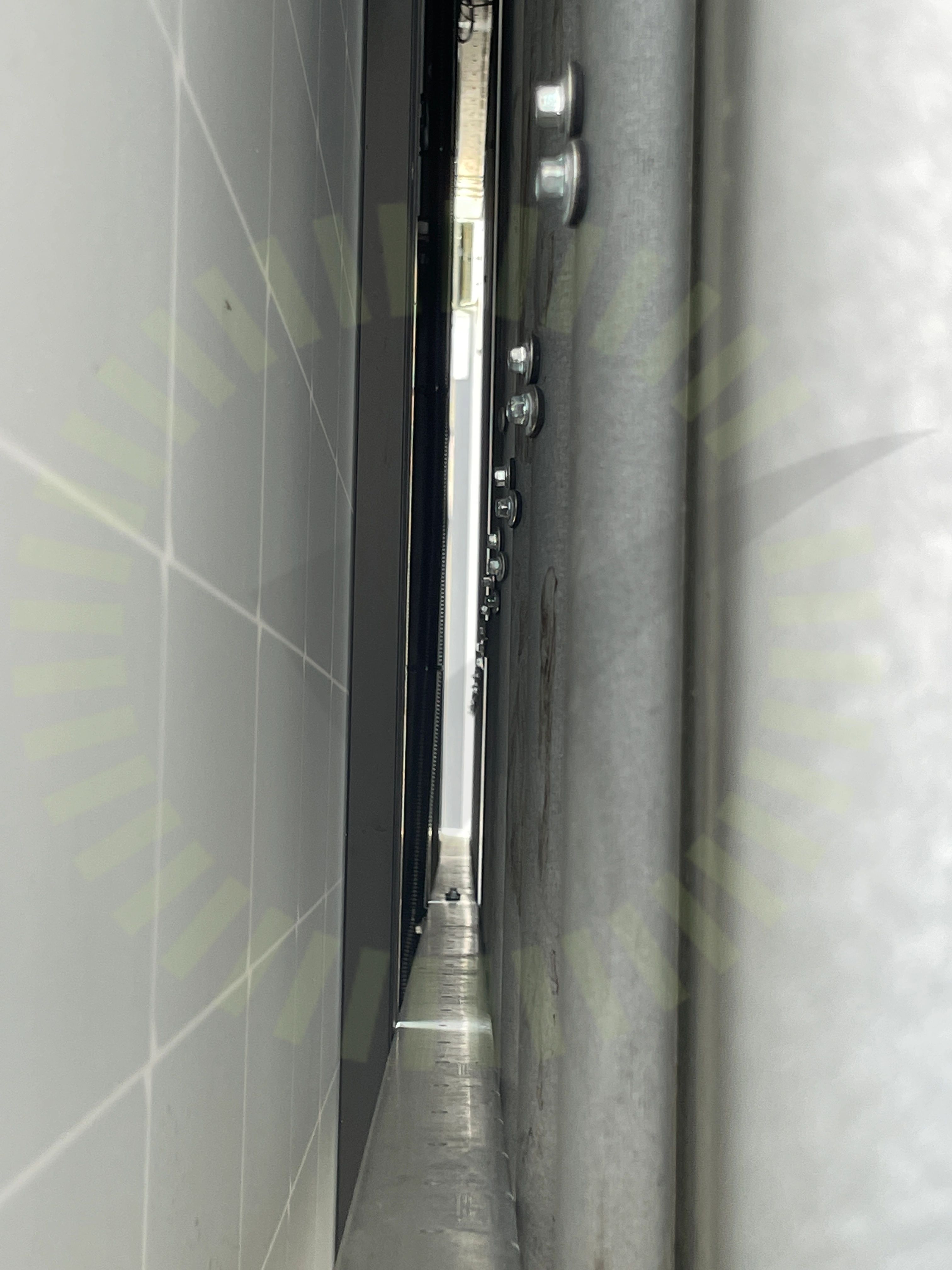

4.2 Skador

Kundkommentar

Man har flyttat en skena och därmed gjort flera hål i taket, hålen har försetts med montageskruv som tätning.

Godkända kontrollpunkter

15/17
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning skenaKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5
Missvisande varselmärkning

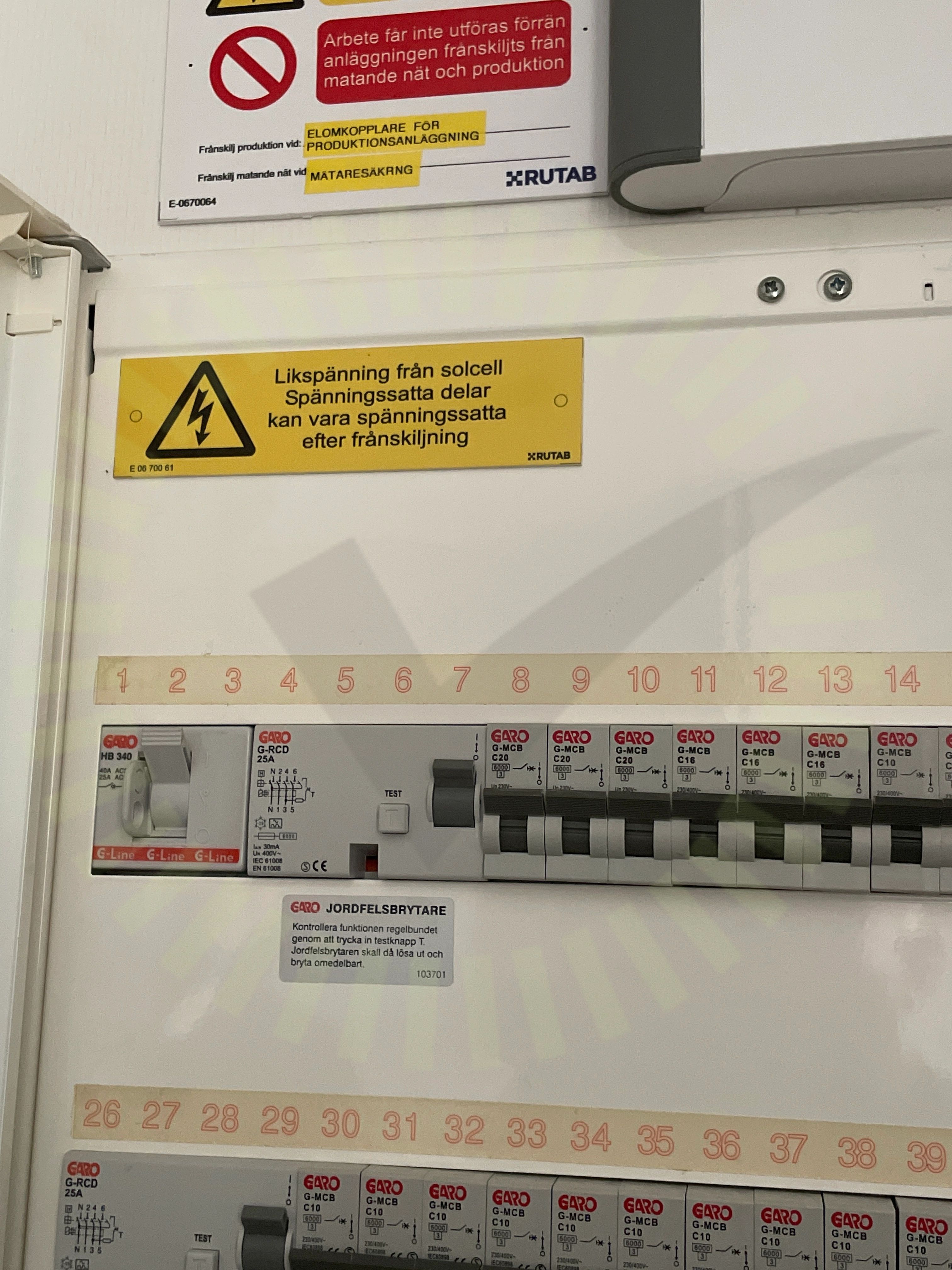

5.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning i huvudcentral.

Godkända kontrollpunkter

4/5
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/32
AC kablage skarp kant

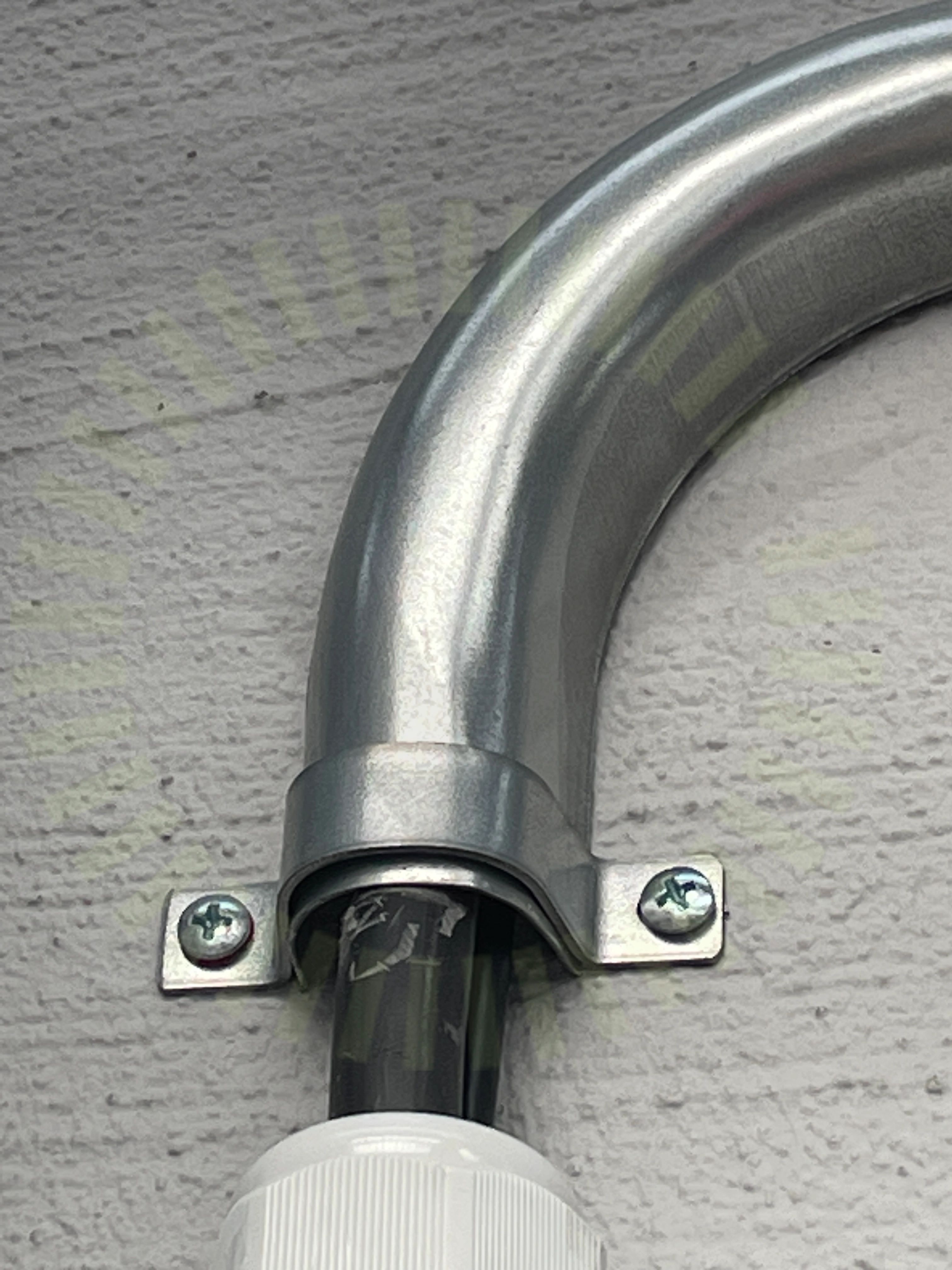

6.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Godkända kontrollpunkter

31/32
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSmartmätareSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
